USB-Kameraplatinen von Eureca für Linearsensoren

Eureca bietet eine neue Familie an USB-Zeilenkameraplatinen aus eigener Fertigung, basierend auf dem TCD1304DG-Linearsensor von Toshiba. Durch ihre geringe Größe eignen sich diese optimal zum Aufbau kompakter optoelektronischer Messgeräte. Eine hohe Zeilenrate sowie ein großer Bereich an möglichen Belichtungszeiten ermöglichen den Einsatz in einer Vielzahl Applikationen. Der günstige Preis macht diese Module zudem auch für Forschung, Lehre und die Maker-Szene interessant.

Starterkit mit Sensoren und verschiedenen e9u-LSMDs.

Mögliche Anwendungen sind:

  • Spektroskopie / Spektrometrie
  • Kantendetektion
  • Positionskontrolle
  • Vermessen von Objekten
  • Scannen von Dokumenten

Wir stellen einige Anwendungen auf einer eigenen Seite näher vor.


Zeilenkameramodule

Die Module der Zeilenkamerafamilie sind in zwei Basisvarianten erhältlich.

STD: Standard-Version

Diese Version bietet ein ausgewogenes Preis-Leistungsverhältnis und eignet sich für eine Vielzahl von Applikationen und unterschiedlichen Messaufgaben.

PRO: Professional-Version

Für anspruchsvolle Messaufgaben mit geringeren Toleranzen bietet diese Version zusätzliche Features, wie zum Beispiel einen externen Trigger. Dadurch werden die Einsatzmöglichkeiten noch einmal deutlich erweitert.

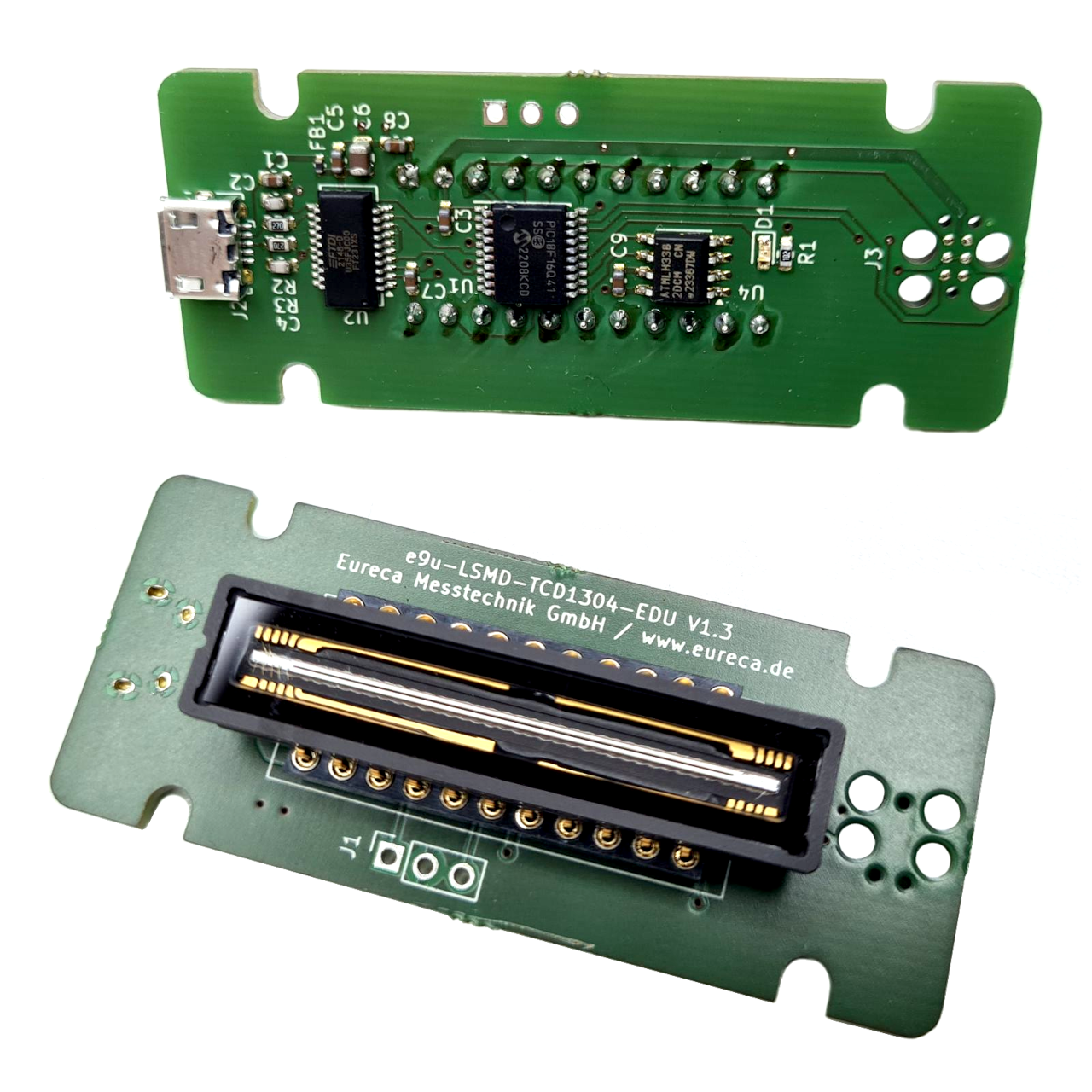

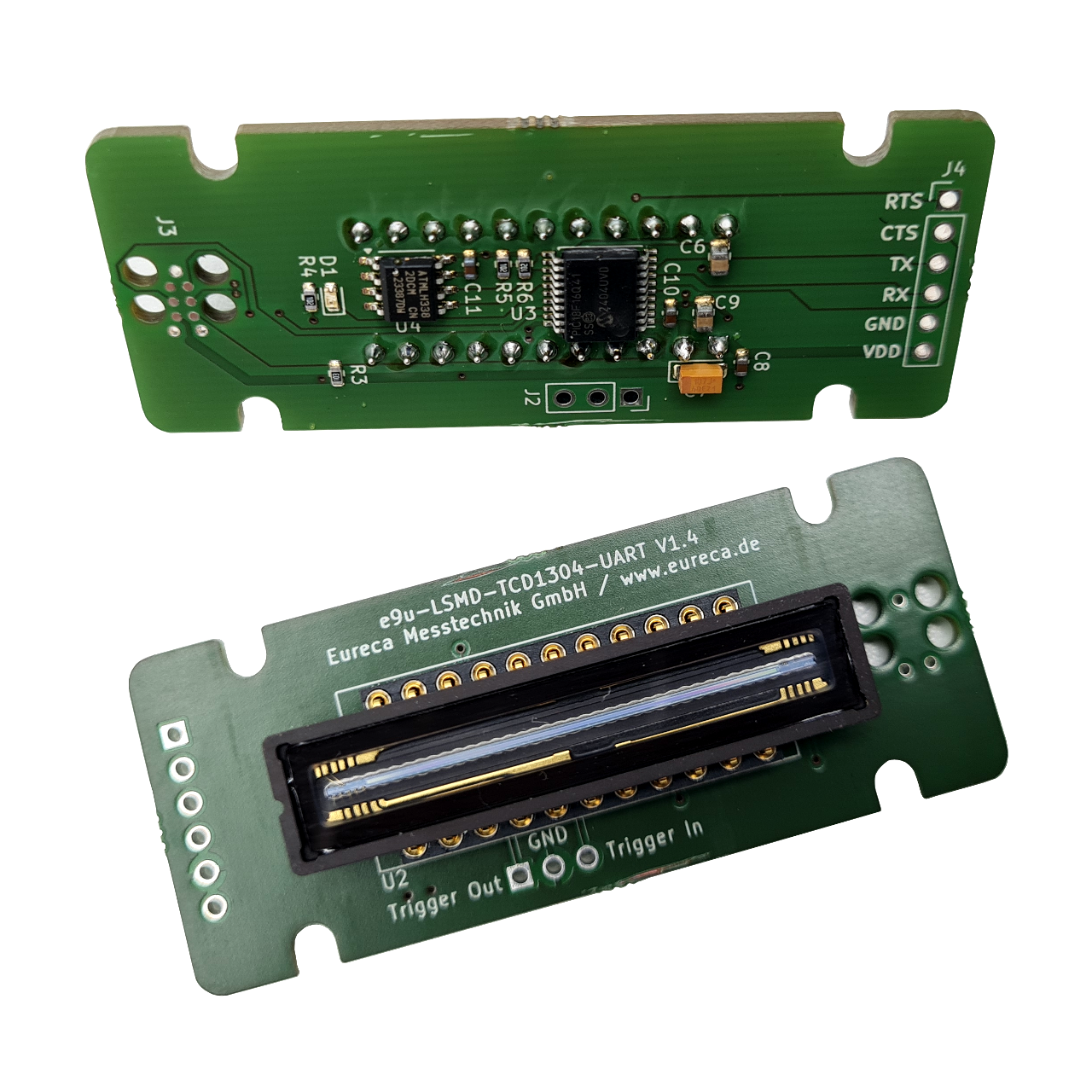

Beispielabbildung Zeilenkameramodul e9u-LSMD-1304

Bezeichnungmax. Bild-
rate [fps]
Ext. Trigger
Input
Bemerkung
e9u-LSMD-TCD1304-STD133Standard-Version
e9u-LSMD-TCD1304-PRO250 (t. b. d.)Professional-Version
e9u-LSMD-TCD1304-STD-X133Standard-Version
ohne Deckglas
e9u-LSMD-TCD1304-PRO-X250 (t. b. d.)Professional-Version
ohne Deckglas
e9u-LSMD-TCD1304-STD-Q133Standard-Version
mit Quarzglas
e9u-LSMD-TCD1304-PRO-Q250 (t. b. d.)Professional-Version
mit Quarzglas
e9u-LSMD-TCD1304-STD-UV133Standard-Version
mit UV-Beschichtung, ohne Deckglas
e9u-LSMD-TCD1304-PRO-UV250 (t. b. d.)Professional-Version
mit UV-Beschichtung, ohne Deckglas
e9u-LSMD-TCD1304-STD-UVQ133Standard-Version
mit UV-Beschichtung und Quarzglas
e9u-LSMD-TCD1304-PRO-UVQ250 (t. b. d.)Professional-Version
mit UV-Beschichtung und Quarzglas
e9u-LSMD-TCD1304-AdapterVergrößert den Abstand zwischen Sensor und Kameraplatine

Stand der Tabelle: 12.06.2024

Gemeinsame Werte sind unter anderem:

  • Ausleserauschen: 45 e
  • min. Belichtungszeit: 0,01 ms
  • Maximale Datenrate via USB: 2 MB/s
  • Versorgungsstrom: < 250 mA

Zeilenkameramodule Open Source (OS)

Die Zeilenkameras wurden unter anderem auch im Rahmen des Forschungsprojektes Optocubes (Open Source Systembaukasten für das Agile Prototyping laserbasierter Sensoren) entwickelt, welches durch das Bundesministerium für Bildung und Forschung (BMBF) gefördert wird.

BezeichnungAuslese-
rauschen [e]
min. Belich-
tungszeit
[ms]
Belichtungs-
zeit-Ab-
stufung [ms]
max. Bild-
rate [fps]
Bildraten-
Abstu-
fung [ms]
Max. Daten-
rate [MB/s]
Ext. Trigger
Input
Bemerkung
e9u-LSMD-TCD1304-OSI658150via USB: 0.4OSI-Version
e9u-LSMD-TCD1304-OSX658150via USB: 0.4OSX-Version
e9u-LSMD-TCD1304-OSG658150via USB: 0.4OSG-Version

Stand der Tabelle: 21.03.2023

Starterkit

Lieferbar ist zudem ein Starterset basierend auf einem Raspberry-Einplatinencomputer. Zur Inbetriebnahme sind hier nur noch eines der Kameramodule, ein Monitor mit HDMI-Anschluss sowie Maus und Tastatur notwendig. Das Set besteht aus:

Beispielbild Starterkit e9u-LSMD mit einem Zeilenkameramodul

  • Raspberry Pi 3B+ oder neuer mit aufgesetztem Kühlkörper
  • Aluminium-Gehäuse oder Rippengehäuse
  • Steckernetzteil 220 V AC Euro-Stecker
  • beiligende MicroSD-Karte mit vorinstalliertem Betriebssystem und GUI-Interface (GUI: Grafical User Interface) für das separat gewählte Kameramodul

Adapter für unsere Zeilenkameras: e9u-LSMD-TCD1304-Adapter

Um einen Sensor abgesetzt von der Zeilenkameraplatine zu betreiben bieten wir eine spezielle Adapterplatine an. Hierdurch kann der Sensor an Stellen montiert werden, an denen nur wenig Bauraum vorhanden ist. Zudem eignet sich diese Adapterplatine auch dazu, den Sensor zur Reduktion des Dunkelrauschens mit einer zusätzlichen Kühlung zu versehen.

Die Verbindung zwischen Kamera und Sensor erfolgt bei dieser Lösung über ein Flachbandkabel mit 20 cm Länge, welches durch Klemmstecker einfach gelöst und nach erfolgter Montage wieder verbunden werden kann. Der so überbrückbare effektive Abstand zwischen Sensor und Kamera beträgt ca. 15 cm, da das Kabel im Betrieb möglichst nicht unter mechanischer Spannung stehen sollte.

Adapter 02.29.0023

Bei Bedarf können prinzipiell auch längere Flachbandkabel genutzt werden. Mit zunehmender Länge steigt aber auch das Risiko von Störungen, die von extern einkoppeln und entweder die Signalqualität beeinträchtigen oder sogar den Betrieb des Sensors komplett unmöglich machen.

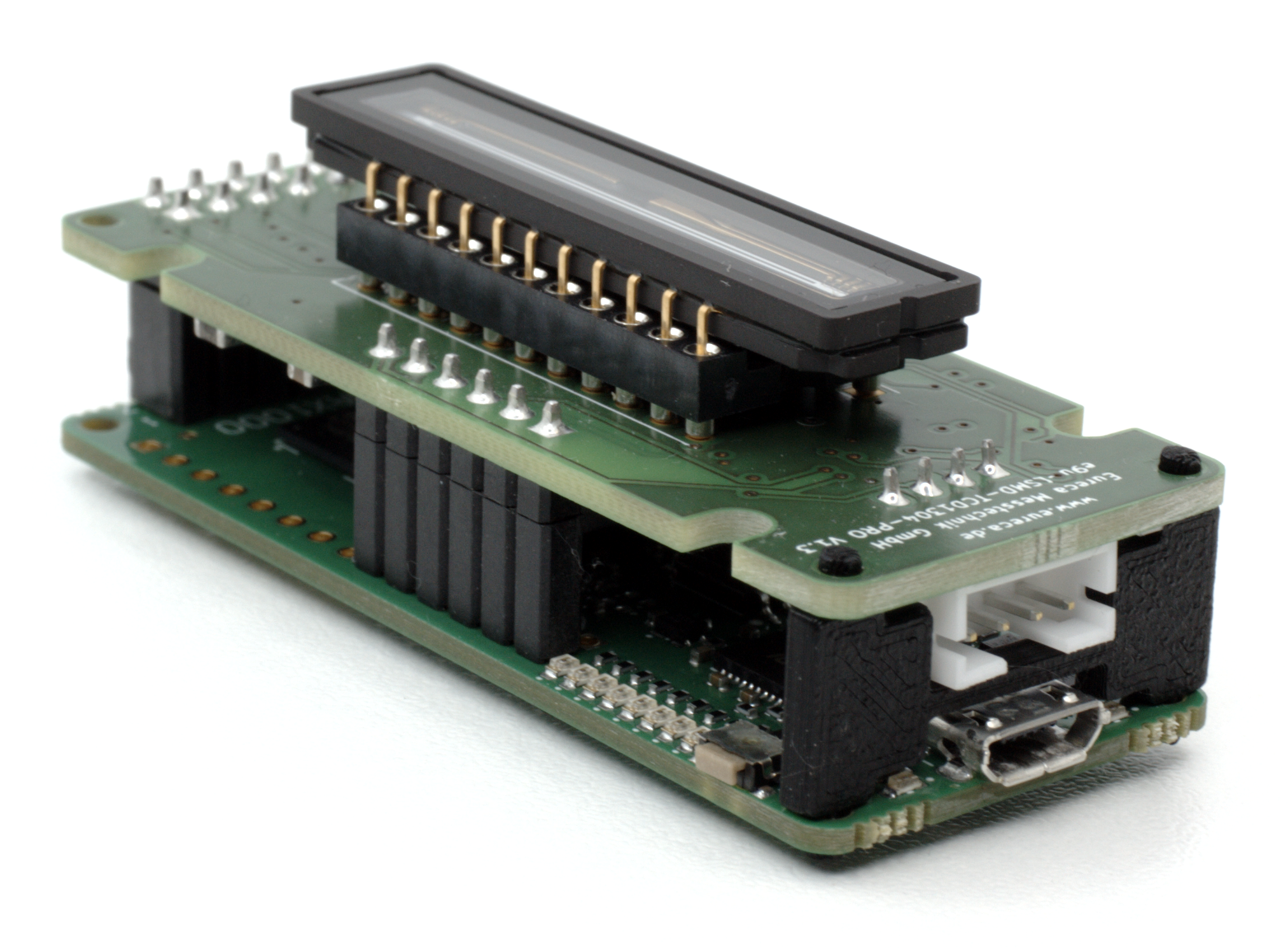

Adapter mit Sensor und Kameraplatine

Bitte beachten Sie, dass das Flachbandkabel keine elektrische Abschirmung zur Reduzierung von solchen äußeren Störungen besitzt. In Umgebungen mit sehr starken elektromagnetischen Störquellen kann dies auch schon bei einer Kabellänge von 20 cm zu Problemen führen, so dass hier ganz andere Lösungen – wie z. B. der Anschluss über BNC-Kabel oder die Verwendung zusätzlicher Treiber – genutzt werden müssen.


Einfache Ansteuerung

Für unsere USB-Zeilenkameramodule ist eine spezielle »EasyAccess«-DLL verfügbar, mit der die Kameras sehr schnell in Betrieb genommen und für einfache Applikationen angesteuert werden können.

Die Initialisierung der Kamera, die Aufnahme sowie der Transfer der gewonnenen Sensordaten erfolgt mit wenigen einfachen Befehlen. Hiermit eignet sich diese DLL hervorragend für die Verwendung mit Python, aber auch anderen Programmiersprachen. Unsere Applikationsbeispiele zu unseren Zeilenkameras wurden z. B. alle mit dieser »EasyAccess«-DLL realisiert.

Für anspruchsvollere, zeitkritische Anwendungen enthält die »EasyAccess«-DLL natürlich nach wie vor auch alle herkömmlichen Funktionen für die Ansteurerung der Zeilenkamera zur Programmierung mit z. B. C++ oder ähnlichem. Die »EasyAccess«-DLL ist kostenlos auf Anfrage erhältlich. Bitte kontaktieren Sie uns bei Interesse via E-Mail.
