| Beschreibung: | Zeilenkameraplatine von Eureca, Sensor mit Quarzglas |
| Artikelnummer (Eureca): | 02.29.0021 |
| Herkunft: | Deutschland |
| EAN | 0675051081706 |
| Schnittstelle | USB-2.0 |
| Sensor | TCD1304DG |
| Pixelzahl | 3648 |
| Pixelabstand | 8 µm |
| Pixelhöhe | 200 µm |
| Minimale Belichtungszeit | 0.01 ms |
| Maximale Datenrate | via USB: 2 MB/s |
| Versorgungsstrom | < 250 mA |

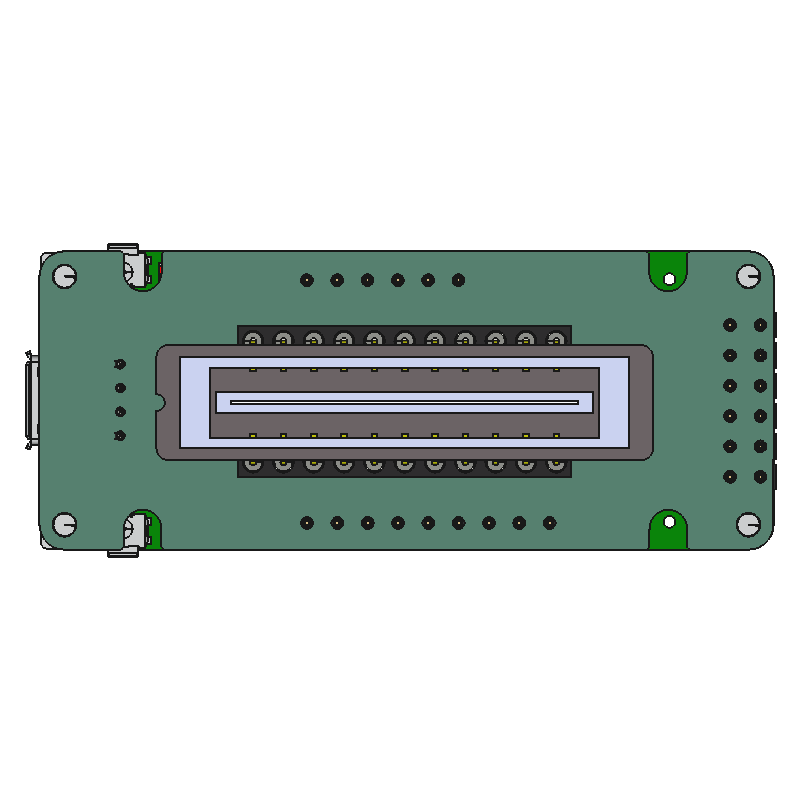

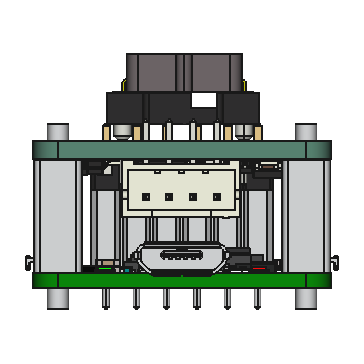

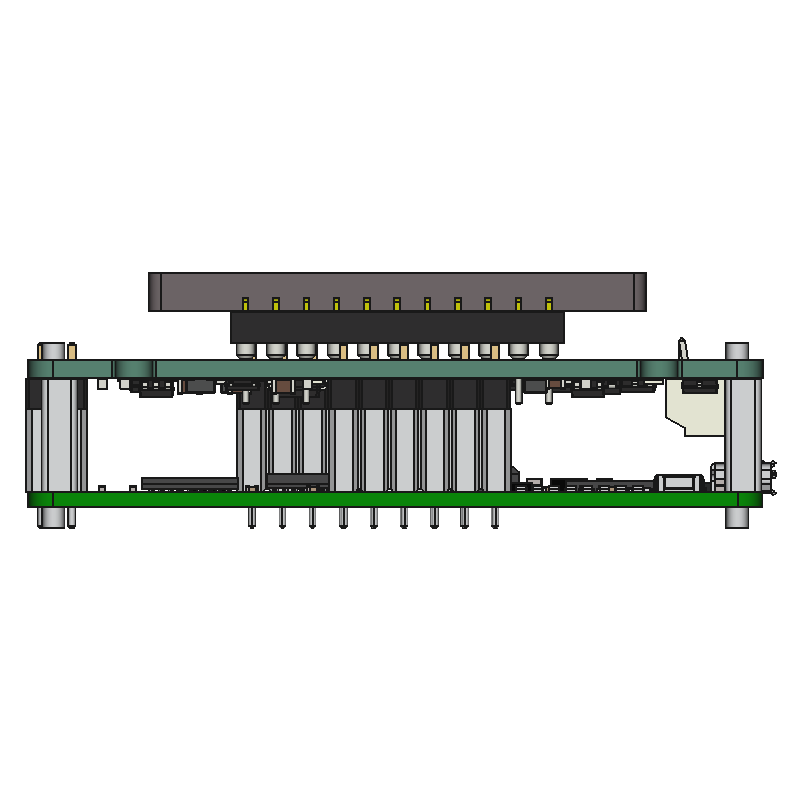

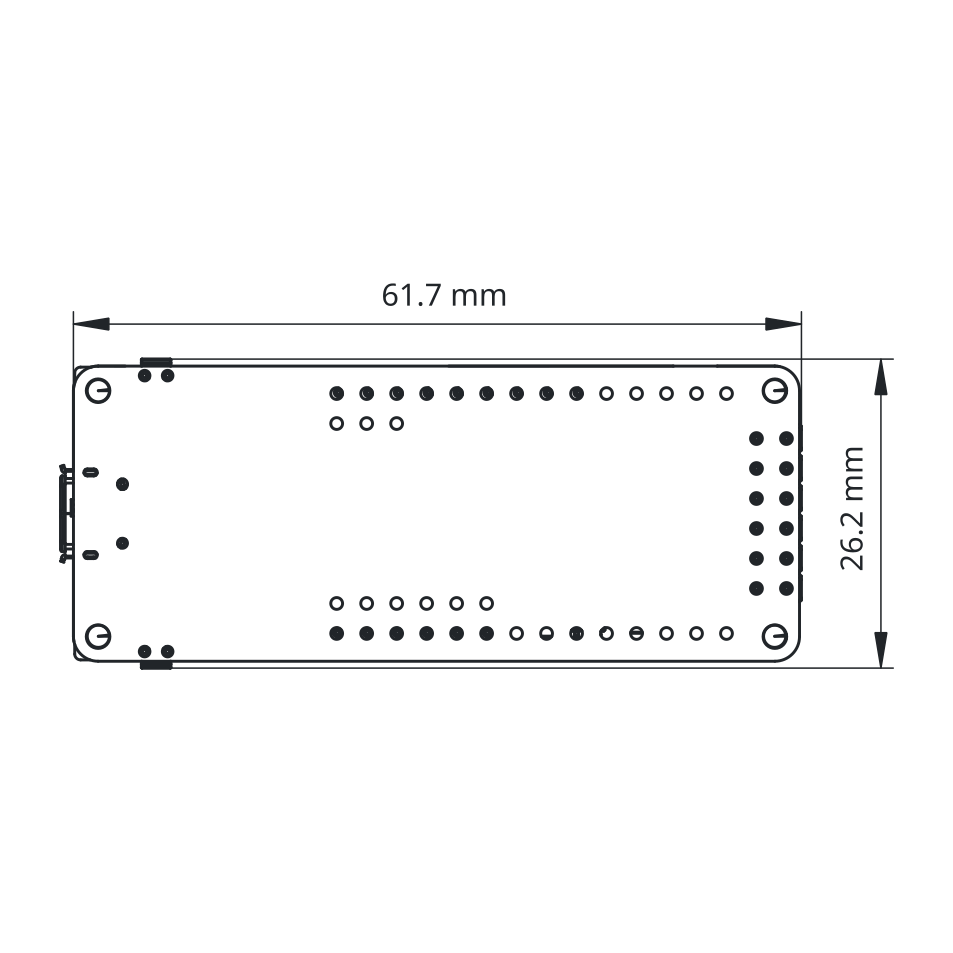

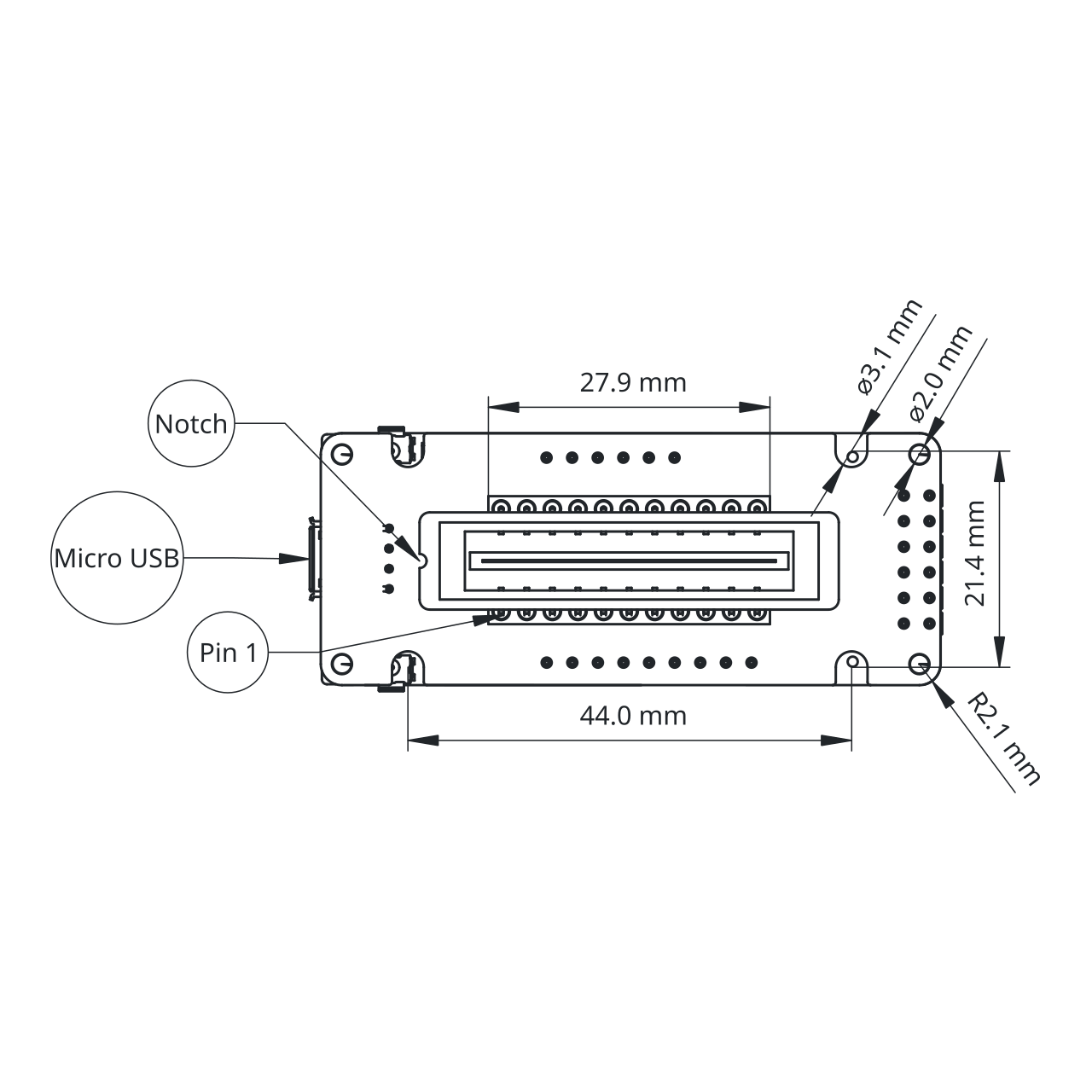

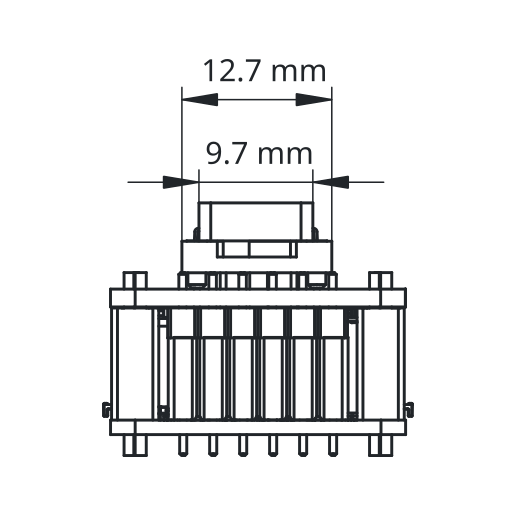

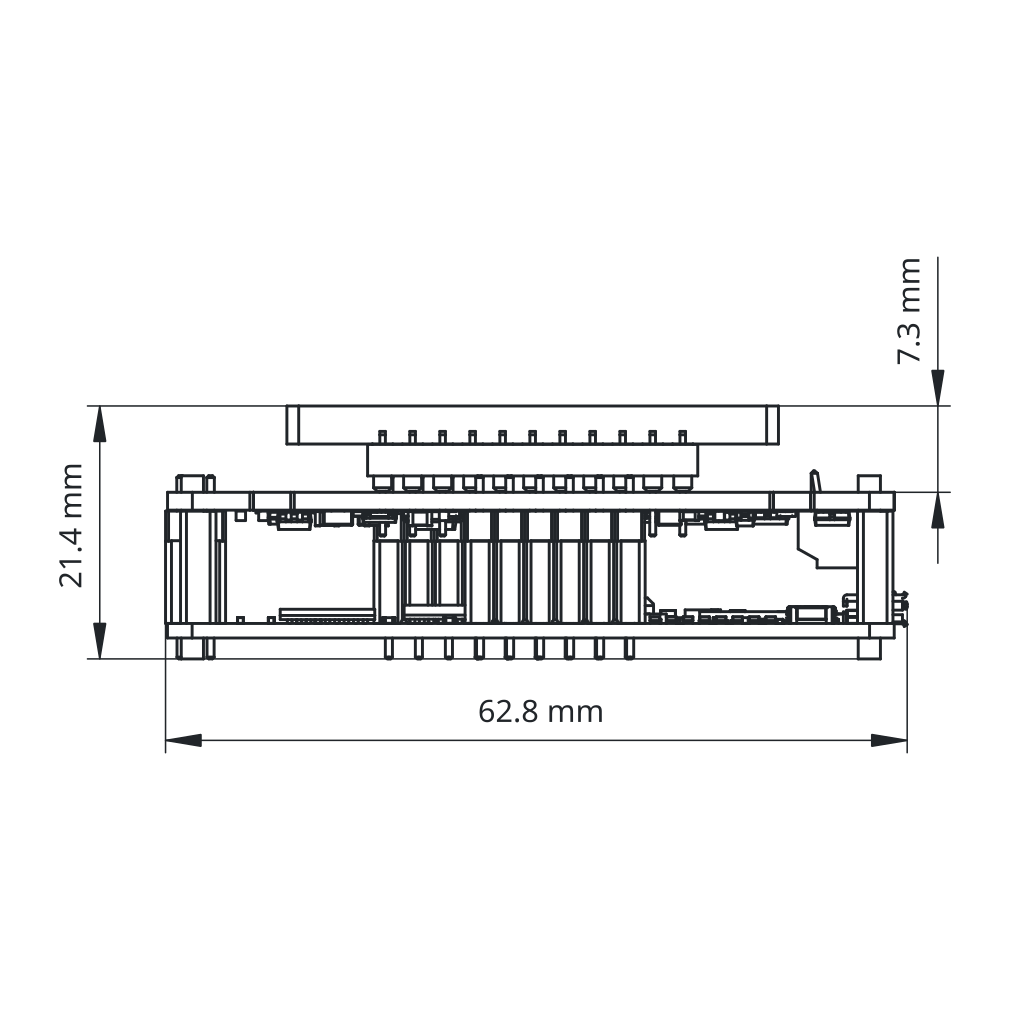

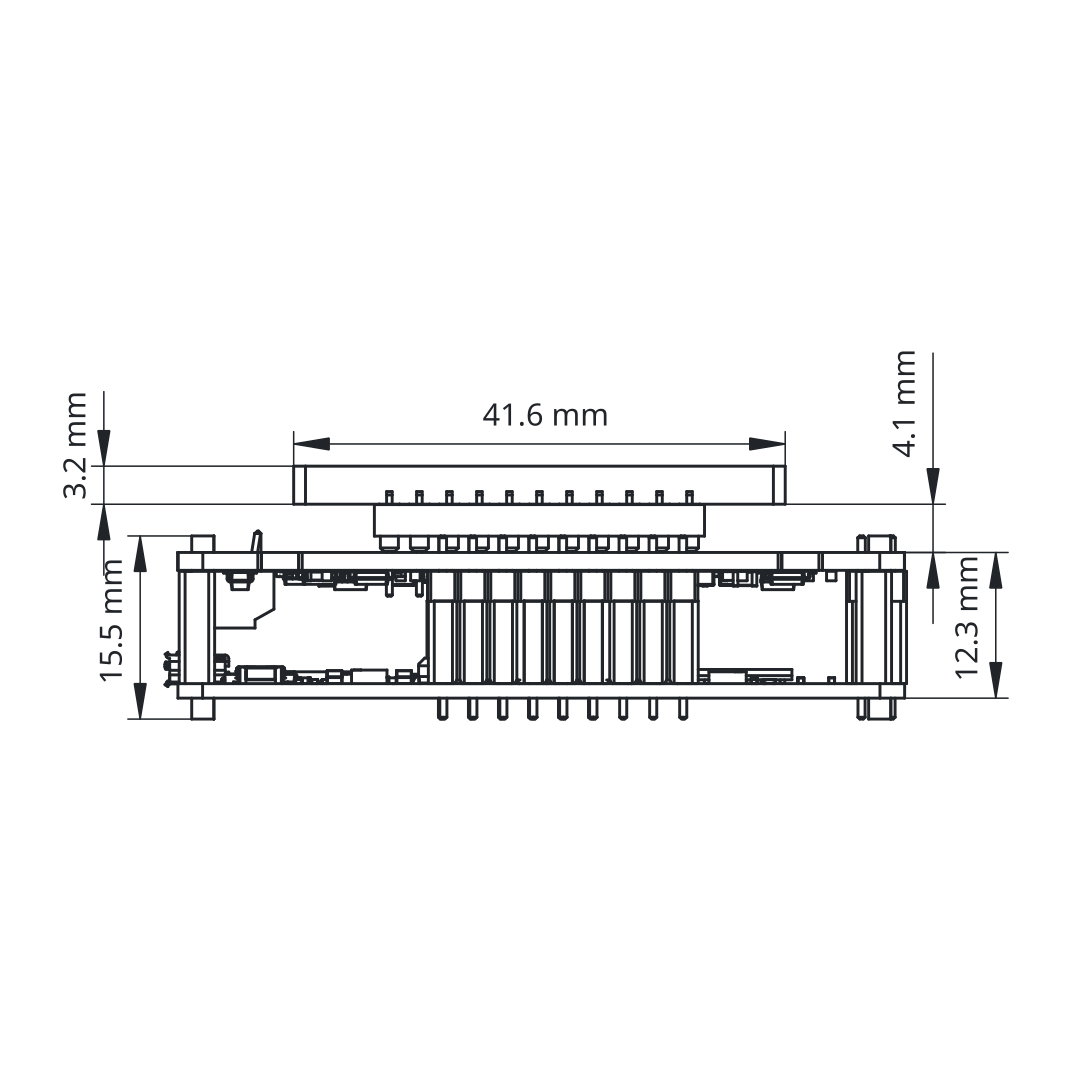

| Größe (L×B×H) | 62×25×24 mm |
| Gewicht | 25 g |

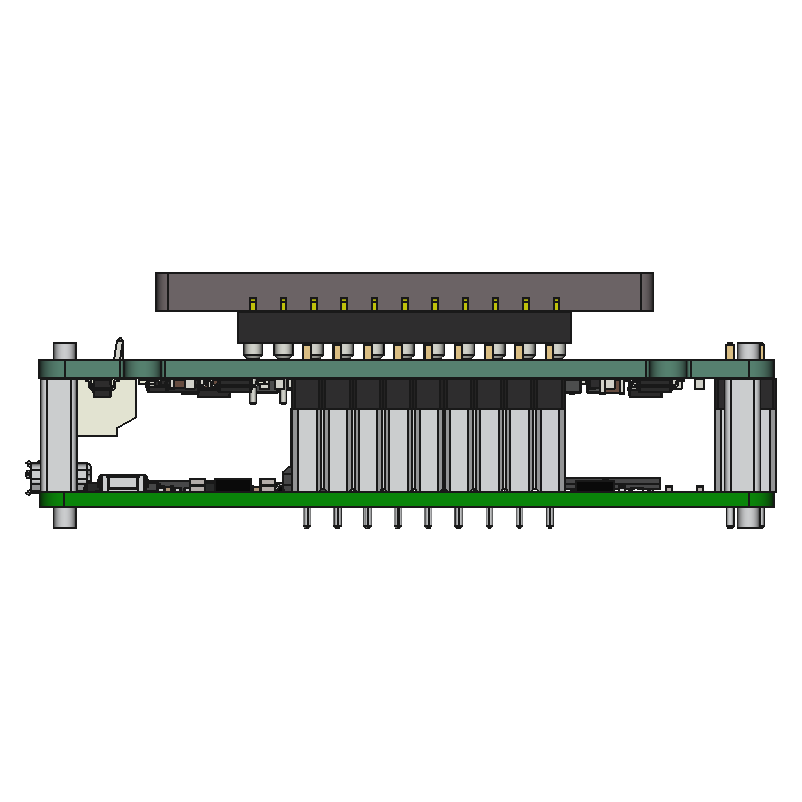

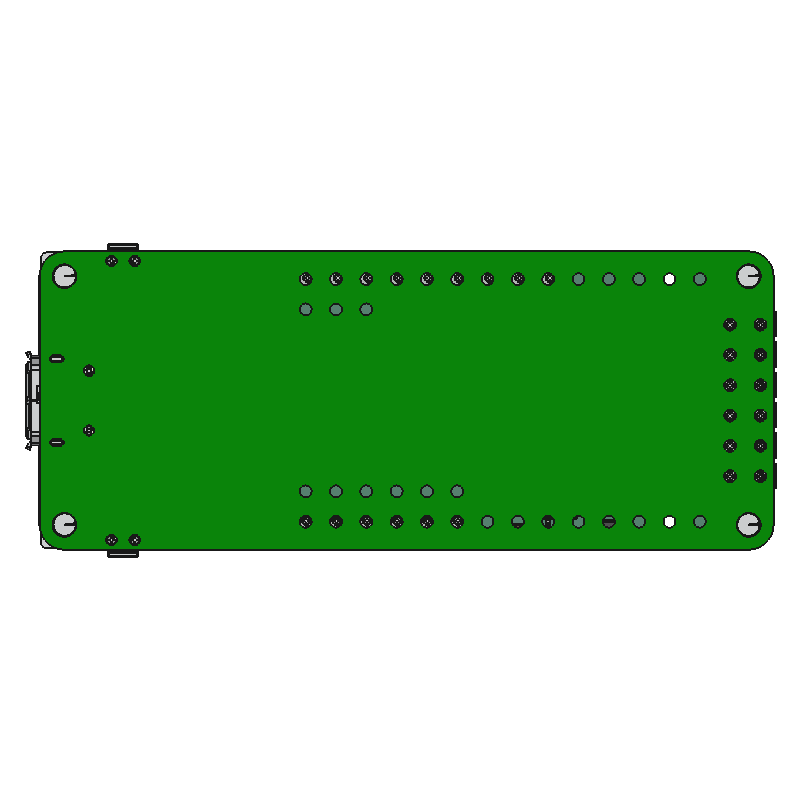

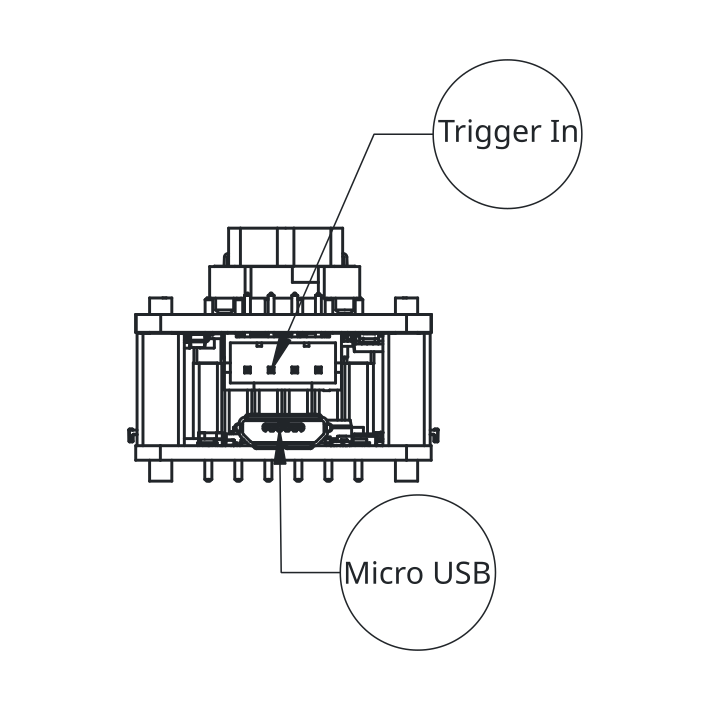

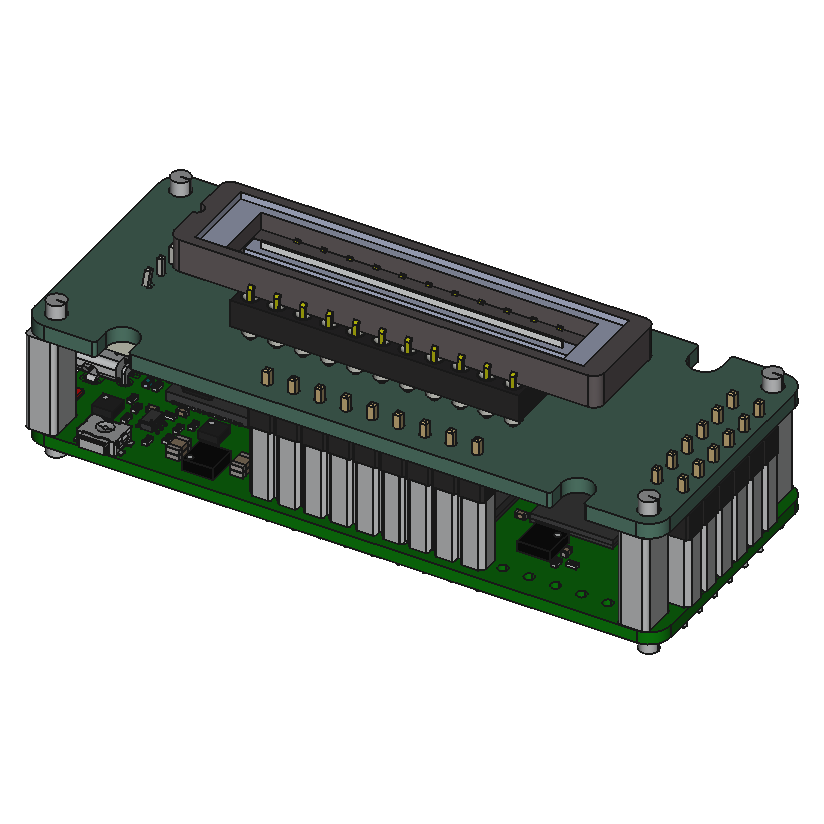

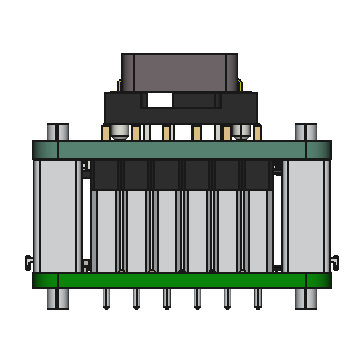

Beispielabbildung
Durch seine geringe Größe eignet sich dieses Zeilenkameramodul optimal zum Aufbau kompakter optoelektronischer Messgeräte.
Eine hohe Zeilenrate sowie ein großer Bereich an möglichen Belichtungszeiten ermöglichen den Einsatz in einer Vielzahl Applikationen. Die Möglichkeit einer externen Triggerung erlaubt auch den Einsatz in zeitkritischen Anwendungen.
Mögliche Anwendungen sind:
Einfache Ansteuerung
Für unsere USB-Zeilenkameramodule ist eine spezielle »EasyAccess«-DLL verfügbar, mit der die Kameras sehr schnell in Betrieb genommen und für einfache Applikationen angesteuert werden können.
Die Initialisierung der Kamera, die Aufnahme sowie der Transfer der gewonnenen Sensordaten erfolgt mit wenigen einfachen Befehlen. Hiermit eignet sich diese DLL hervorragend für die Verwendung mit Python, aber auch anderen Programmiersprachen. Unsere Applikationsbeispiele zu unseren Zeilenkameras wurden z. B. alle mit dieser »EasyAccess«-DLL realisiert.
Für anspruchsvollere, zeitkritische Anwendungen enthält die »EasyAccess«-DLL natürlich nach wie vor auch alle herkömmlichen Funktionen für die Ansteurerung der Zeilenkamera zur Programmierung mit z. B. C++ oder ähnlichem. Die »EasyAccess«-DLL ist kostenlos auf Anfrage erhältlich. Bitte kontaktieren Sie uns bei Interesse via E-Mail.
Bei der hier vorgestellten Zeilenkameraplatine handelt es sich um die Professional-Variante, die entwickelt wurde, um auch anspruchsvolle Anwendungen abzudecken. Für einfachere und preiskritische Applikationen stehen die Module der Standard-Serie zur Verfügung, die etwas schlechtere elektronischen Daten und keinen externen Trigger besitzen.
| Eigenschaft | e9u-LSMD-TCD1304-STD | e9u-LSMD-TCD1304-PRO |
|---|---|---|
| Digitalisierungstiefe | 12 bit | 16 bit |
| Ausleserauschen (typ. rms) | 45 e− | 45 e− |
| Lineare Full Well Capacity | 45 ke− | 60 (t. b. d.) ke− |
| Full Scale Capacity | 75 ke− | 85 (t. b. d.) ke− |
| Conversion Gain (typ @ 0.4 FS) | @ 16 Bit: 1.3±0.1 e−/LSB | @ 16 Bit: 1.5±0.1 e−/LSB |
| Maximale Bildrate | 133 fps | 250 (t. b. d.) fps |
| Integration Start/Stop via USB | ✗ | ✓ |
| Start/Stop via USB Latenz | ✗ | 10 ms |
| Externer Trigger Input | ✗ | ✓ |
| Externer Trigger Latenz | ✗ | 10 µs |
| Externer Trigger Jitter | ✗ | 20 (t. b. d.) ns |
| Externer Trigger Latenz (debounced) | ✗ | 100 µs |
| Isolierter externer Trigger-Eingang | ✗ | ✓ |
| Externe Belichtungszeitsteuerung | ✗ | ✓ |
| Belichtungszeitsteuerung-Latenz | ✗ | 10 µs |
| Minimale externe Belichtungszeit | ✗ | 20 µs |
| Maximale externe Belichtungszeit | ✗ | ∞ |
| Belichtungszeitsteuerung-Latenz (debounced) | ✗ | 100 µs |
| Minimale externe Belichtungszeit (debounced) | ✗ | 1 ms |
| Trigger Output | ✗ | ✓ |
| High Resolution Timestamp: Trigger | ✗ | ✓ |
| GPIO | ✗ | ✓ |
| Verbesserter Frame Buffer | ✗ | ✓ |
Dieses Modul nutzt einen Sensor TCD1304DG, bei dem das standardmäßige Deckglas durch ein Quarzglas ersetzt wurde (TCD1304DG-Q). Dies erweitert die Empfindlichkeit im blauen Spektralbereich, in dem sonst das herkömmliche Glasmaterial absorbiert und zum Teil auch im nahen UV. Für eine deutliche Erweiterung des Spektralbereichs ins UV steht als weitere Option eine spezielle UV-Beschichtung zur Verfügung.
Die Entfernung des Deckglases und das Aufbringen des Quarz-Deckglases erfolgen hausintern bei Eureca mittels speziell hierfür entwickelter Verfahren. Alle Sensoren werden nach Austausch der Deckgläser auf dem jeweiligen Kameramodul auf ihre Funktion getestet.
Da der Sensor auf dem Modul gesockelt ist kann dieser aber bei Bedarf leicht durch eine andere Sensorversion, ausgetauscht werden. Dies können z. B. die Sensoren in der Standardversion sein. Aber auch mit Lumogen beschichtete Sensoren, um den nutzbaren Spektralbereich ins UV zu erweitern oder Sensoren mit speziellen Filtern kommen hier in Frage.
Nach Austausch des Sensor muss das Modul neu kalibriert werden. Hierfür steht ein spezielles automatisches Programm zur Verfügung, welches zum Lieferumfang der Module gehört.
Für einige dieser Varianten gibt es bereits Modulversionen mit den entsprechend vorinstallierten modifizierten Sensoren. Eine entsprechende Auflistung finden Sie am Ende dieser Seite.
Für eine Bestellung nutzen Sie bitte unseren B2B-Online-Shop!
Ab sofort können unsere selbstentwickelten Zeilenkameras mit USB-Anschluss in kleinen Stückzahlen auch von Endkunden über unseren brandneuen Maker-Shop bestellt werden! Direkt zum e9u-LSMD-TCD1304-PRO mit Sensor mit Quarzglas (-Q) im Maker-Shop.
Für Angebote zu größeren Stückzahlen kontaktieren Sie uns via E-Mail.
Eine detaillierte Auflistung aller Eigenschaften und Vergleiche zu anderen Versionen dieser Zeilenkameraplatine entnehmen Sie bitte den unten aufgelisteten PDF-Dokumenten.
Weiterführende Informationen, Quellcodes und Dokumentationen finden Sie auf unserer Serviceseite!
