| Beschreibung: | Zeilenkameraplatine von Eureca |
| Artikelnummer (Eureca): | 02.29.0002 |
| Herkunft: | Deutschland |
| EAN | 0675051081478 |
| Schnittstelle | USB-2.0 |
| Sensor | TCD1304DG |
| Pixelzahl | 3648 |
| Pixelabstand | 8 µm |
| Pixelhöhe | 200 µm |
| Minimale Belichtungszeit | 0.01 ms |
| Maximale Datenrate | via USB: 2 MB/s |
| Versorgungsstrom | < 250 mA |
| Größe (L×B×H) | 62×25×24 mm |
| Gewicht | 22 g |

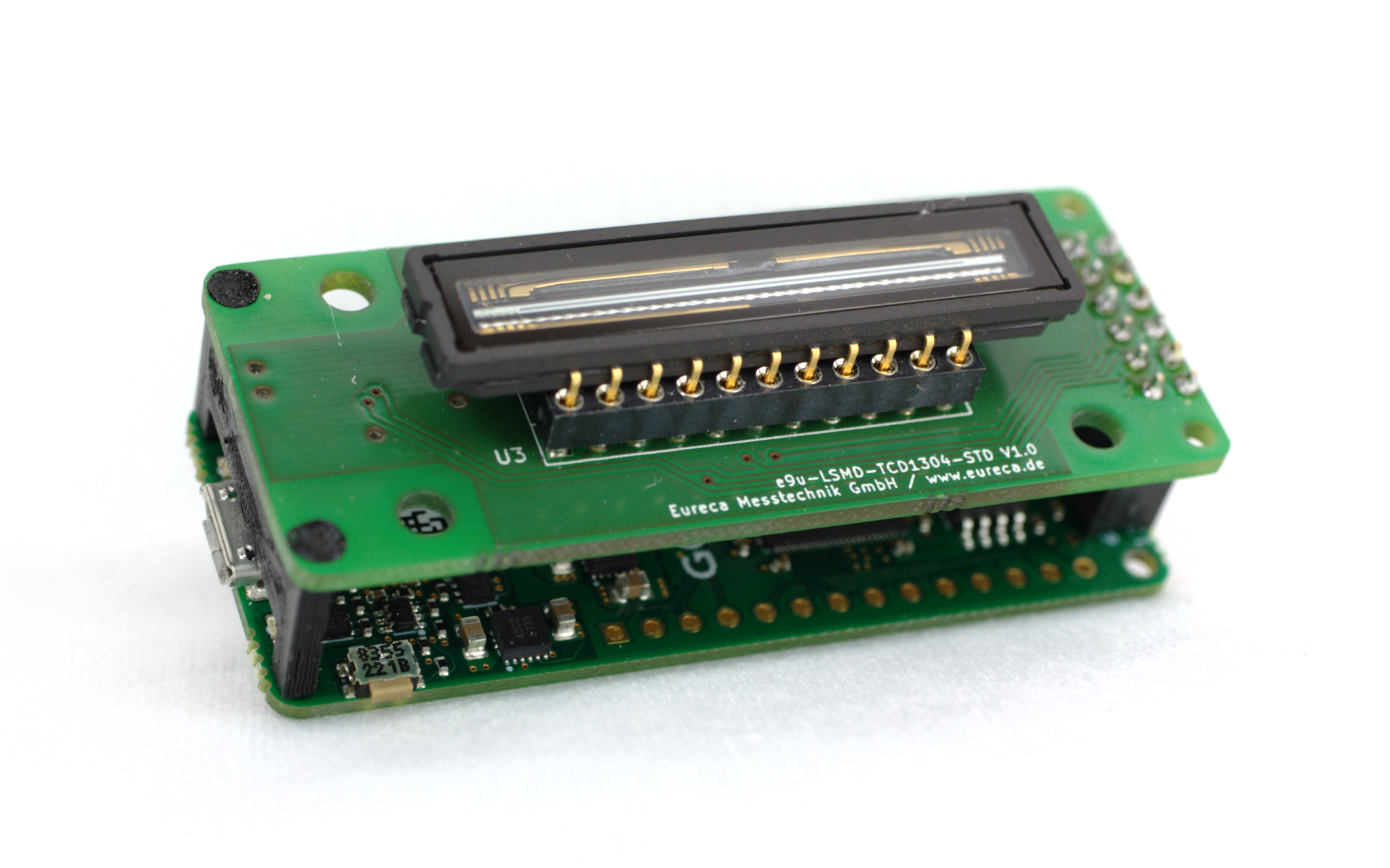

Beispielabbildung
Durch seine geringe Größe eignet sich dieses Zeilenkameramodul optimal zum Aufbau kompakter optoelektronischer Messgeräte.
Eine hohe Zeilenrate sowie ein großer Bereich an möglichen Belichtungszeiten ermöglichen den Einsatz in einer Vielzahl Applikationen. Der günstige Preis macht das Modul zudem auch für Forschung, Lehre und die Maker-Szene interessant.
Mögliche Anwendungen sind:
Einfache Ansteuerung
Für unsere USB-Zeilenkameramodule ist eine spezielle »EasyAccess«-DLL verfügbar, mit der die Kameras sehr schnell in Betrieb genommen und für einfache Applikationen angesteuert werden können.
Die Initialisierung der Kamera, die Aufnahme sowie der Transfer der gewonnenen Sensordaten erfolgt mit wenigen einfachen Befehlen. Hiermit eignet sich diese DLL hervorragend für die Verwendung mit Python, aber auch anderen Programmiersprachen. Unsere Applikationsbeispiele zu unseren Zeilenkameras wurden z. B. alle mit dieser »EasyAccess«-DLL realisiert.
Für anspruchsvollere, zeitkritische Anwendungen enthält die »EasyAccess«-DLL natürlich nach wie vor auch alle herkömmlichen Funktionen für die Ansteurerung der Zeilenkamera zur Programmierung mit z. B. C++ oder ähnlichem. Die »EasyAccess«-DLL ist kostenlos auf Anfrage erhältlich. Bitte kontaktieren Sie uns bei Interesse via E-Mail.
Bei der hier vorgestellten Zeilenkameraplatine handelt es sich um die Standard-Variante, die entwickelt wurde, um möglichst viele preiskritische Anwendungen abzudecken. Für anspruchsvollerere Applikationen stehen die Module der Professional-Serie zur Verfügung, die neben besseren elektronischen Daten auch über einen externen Trigger verfügt.
| Eigenschaft | e9u-LSMD-TCD1304-STD | e9u-LSMD-TCD1304-PRO |
|---|---|---|
| Digitalisierungstiefe | 12 bit | 16 bit |
| Ausleserauschen (typ. rms) | 45 e− | 45 e− |
| Lineare Full Well Capacity | 45 ke− | 60 (t. b. d.) ke− |
| Full Scale Capacity | 75 ke− | 85 (t. b. d.) ke− |
| Conversion Gain (typ @ 0.4 FS) | @ 16 Bit: 1.3±0.1 e−/LSB | @ 16 Bit: 1.5±0.1 e−/LSB |
| Maximale Bildrate | 133 fps | 250 (t. b. d.) fps |
| Integration Start/Stop via USB | ✗ | ✓ |
| Start/Stop via USB Latenz | ✗ | 10 ms |
| Externer Trigger Input | ✗ | ✓ |
| Externer Trigger Latenz | ✗ | 10 µs |
| Externer Trigger Jitter | ✗ | 20 (t. b. d.) ns |
| Externer Trigger Latenz (debounced) | ✗ | 100 µs |
| Isolierter externer Trigger-Eingang | ✗ | ✓ |
| Externe Belichtungszeitsteuerung | ✗ | ✓ |
| Belichtungszeitsteuerung-Latenz | ✗ | 10 µs |
| Minimale externe Belichtungszeit | ✗ | 20 µs |
| Maximale externe Belichtungszeit | ✗ | ∞ |
| Belichtungszeitsteuerung-Latenz (debounced) | ✗ | 100 µs |
| Minimale externe Belichtungszeit (debounced) | ✗ | 1 ms |
| Trigger Output | ✗ | ✓ |
| High Resolution Timestamp: Trigger | ✗ | ✓ |
| GPIO | ✗ | ✓ |
| Verbesserter Frame Buffer | ✗ | ✓ |
Dieses Modul nutzt die Standard-Version des TCD1304DG und eignet sich damit für allgemeine Messaufgaben im sichtbaren Spektralbereich.
Da der Sensor gesockelt ist kann dieser aber bei Bedarf leicht durch eine andere, bei Eureca intern veredelte Version, ausgetauscht werden. Dies können z. B. Sensoren mit entferntem Deckglas sein, um störende Reflexionen zu vermeiden. Aber auch mit Lumigen beschichtete Sensoren, um den nutzbaren Spektralbereich ins UV zu erweitern oder Sensoren mit speziellen Filtern kommen hier in Frage.
Nach Austausch des Sensor muss das Modul neu kalibriert werden. Hierfür steht ein spezielles automatisches Programm zur Verfügung, welches zum Lieferumfang der Module gehört.
Für einige dieser Varianten gibt es bereits Modulversionen mit den entsprechend vorinstallierten modifizierten Sensoren. Eine entsprechende Auflistung finden Sie am Ende dieser Seite.
Eine detaillierte Auflistung aller Eigenschaften und Vergleiche zu anderen Versionen dieser Zeilenkameraplatine entnehmen Sie bitte den unten aufgelisteten PDF-Dokumenten.
Weiterführende Informationen, Quellcodes und Dokumentationen finden Sie auf unserer Serviceseite!
Für Bestellungen (auch von Endkunden) nutzen Sie bitte den untenstehenden Link.
Für Angebote zu größeren Stückzahlen kontaktieren Sie uns via E-Mail.
Dokumente zum Download:
Flyer der e9u-LSMD-Zeilenkameramodule von Eureca (deutsch)
Flyer der e9u-LSMD-Zeilenkameramodule von Eureca (englisch)

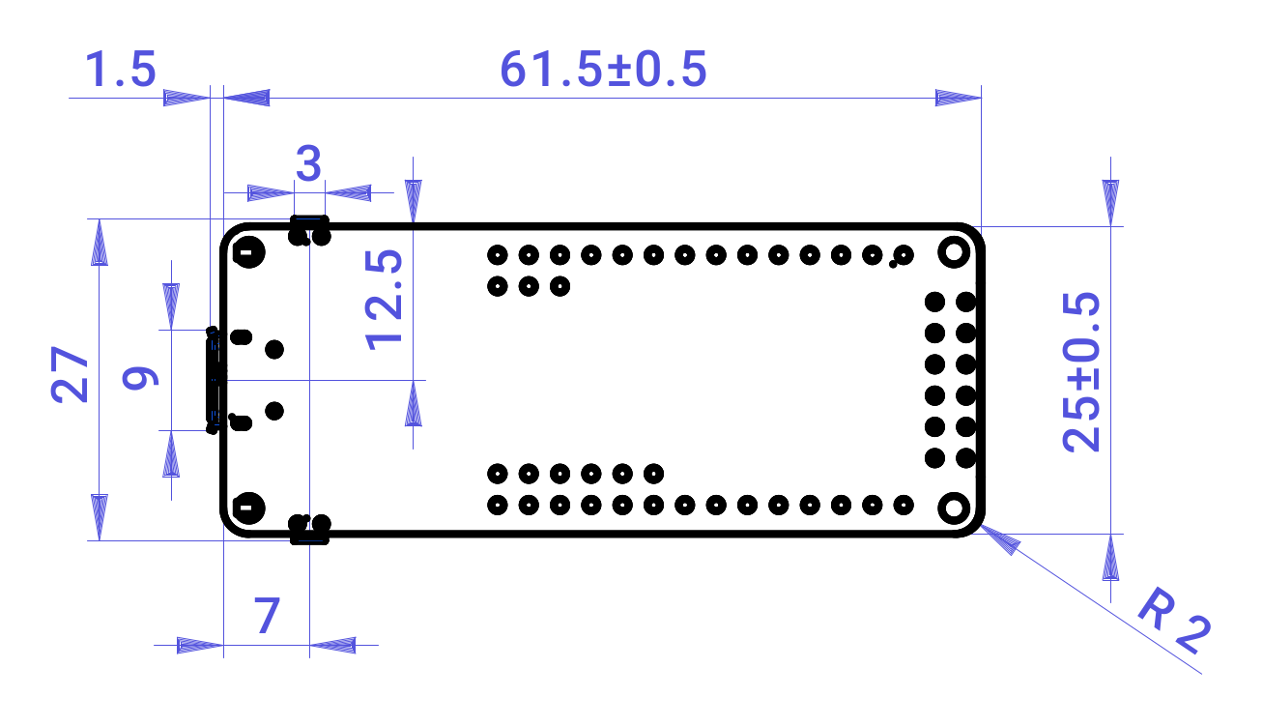

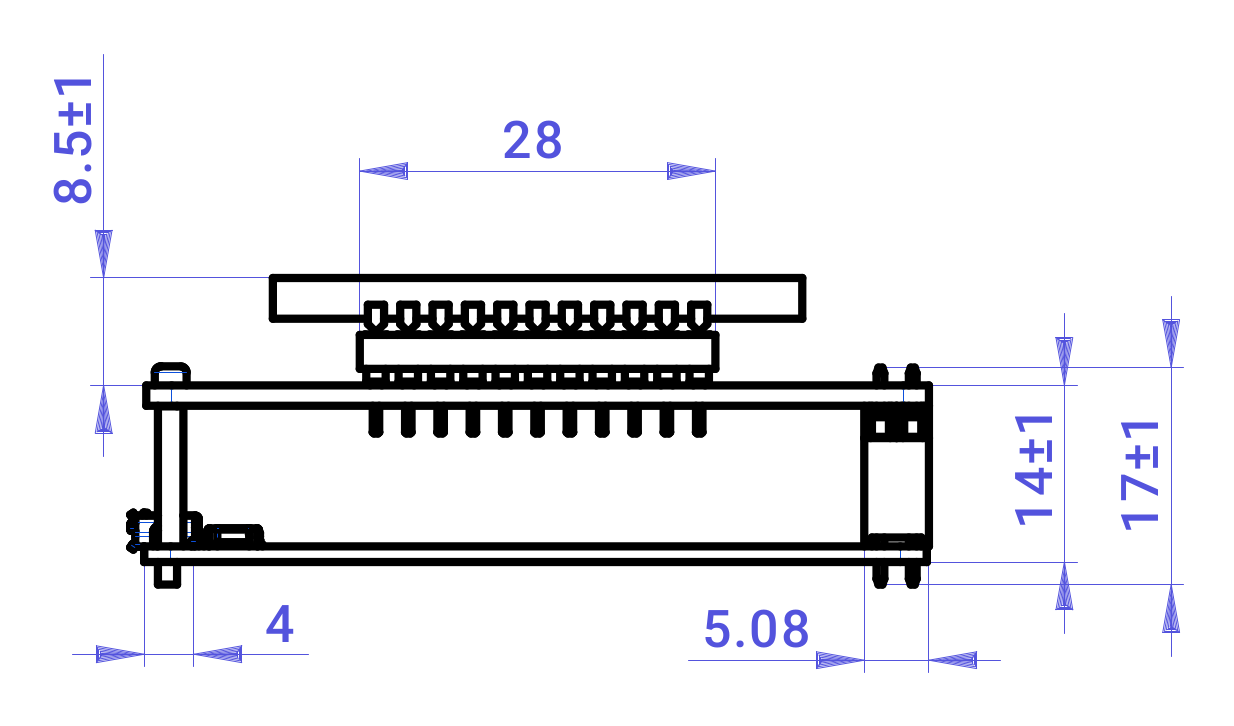

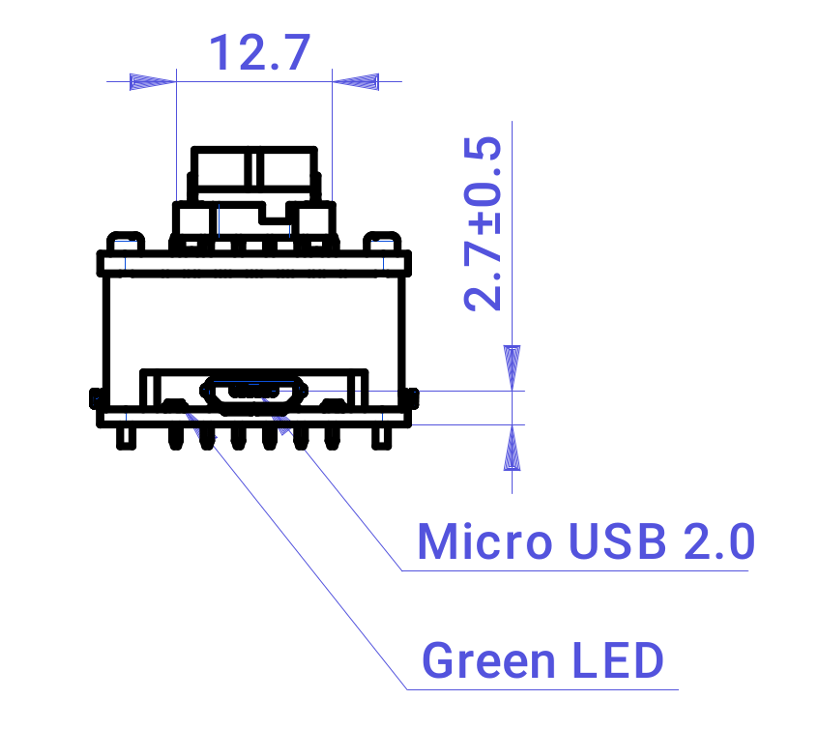

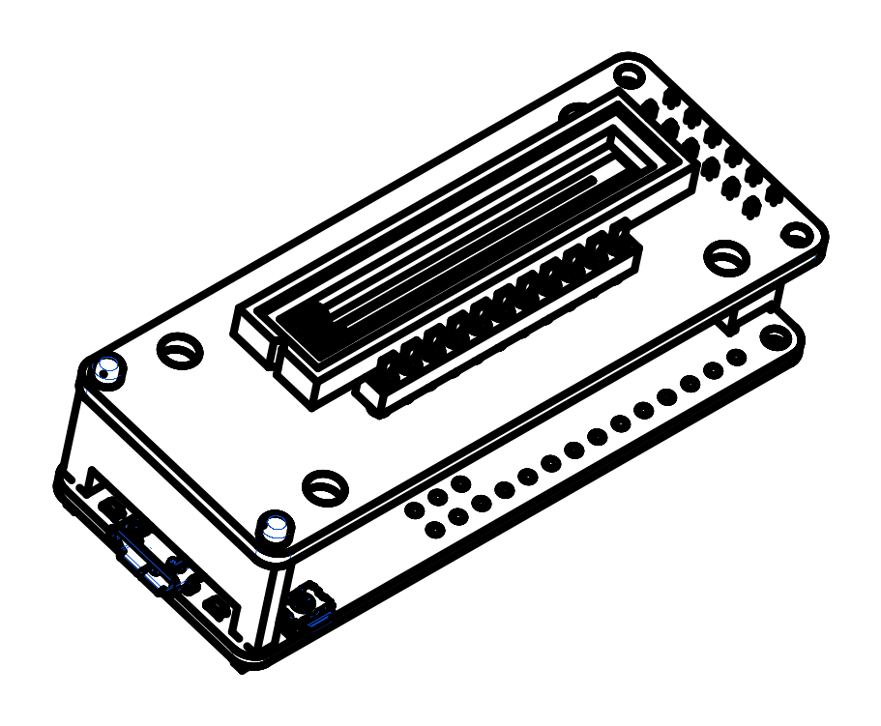

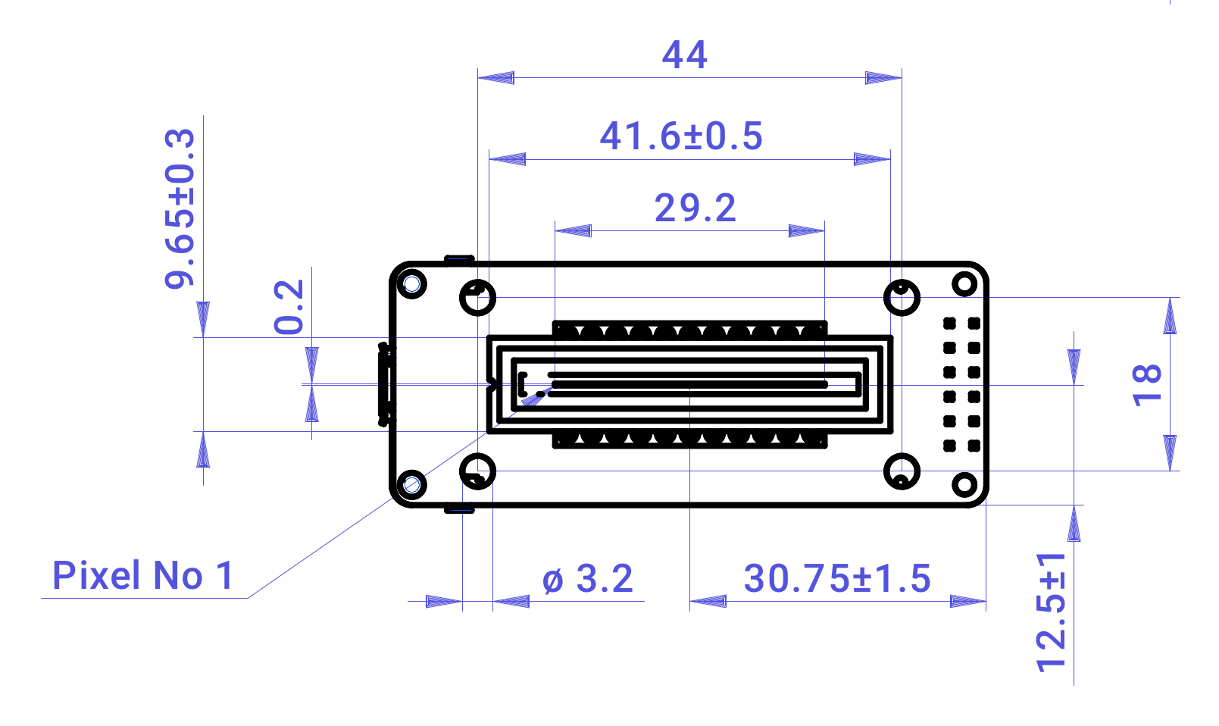

Technische Zeichnungen

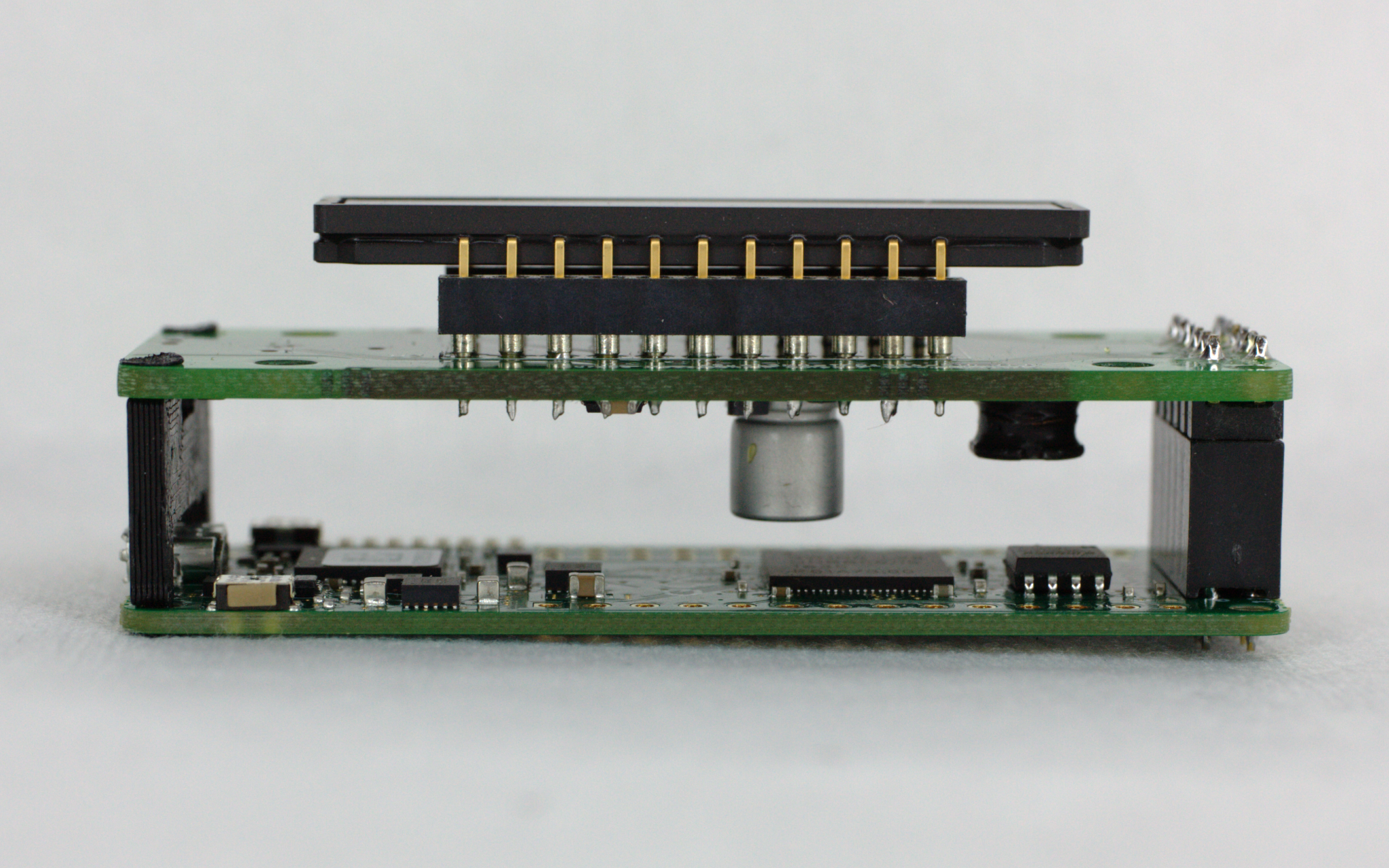

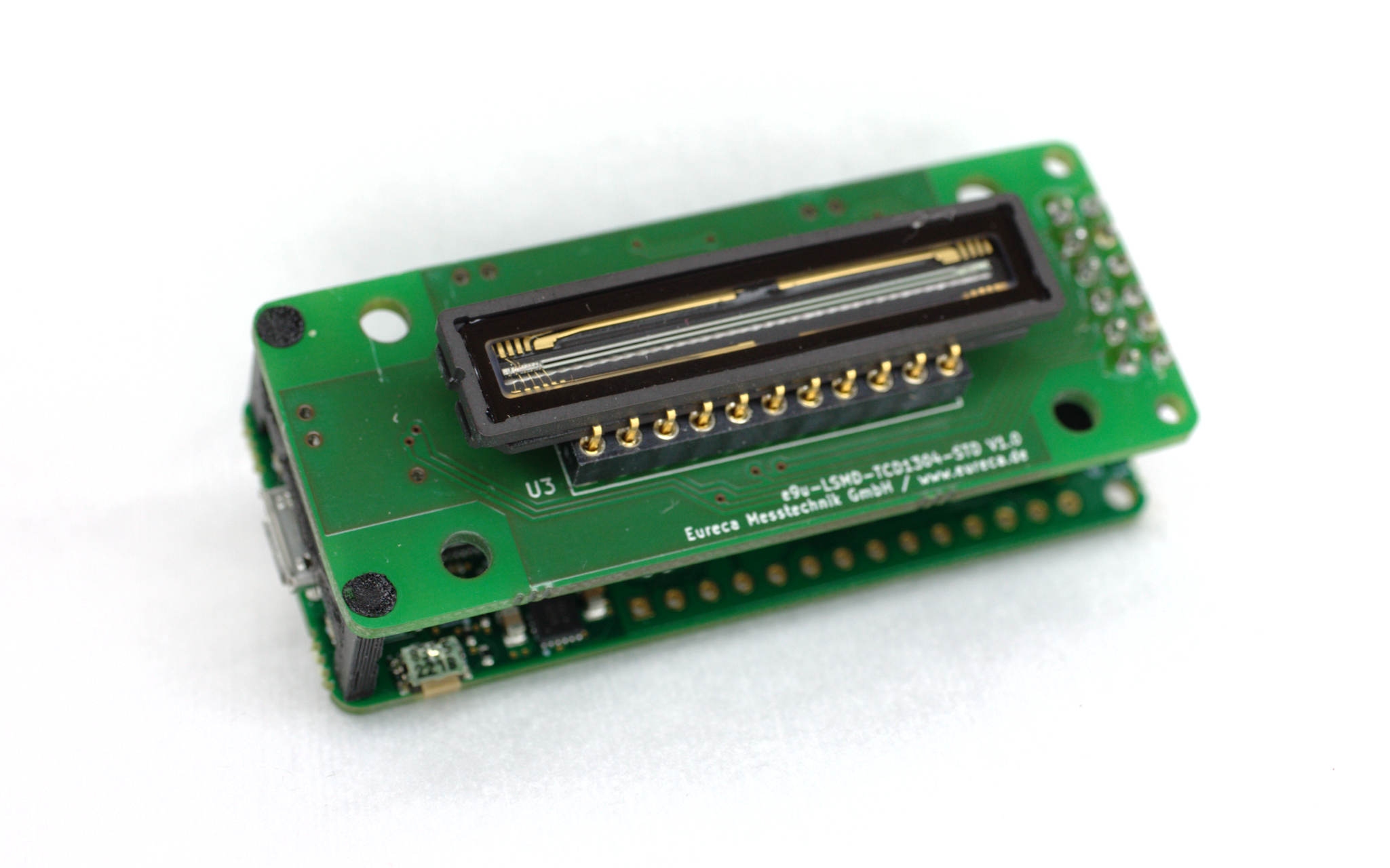

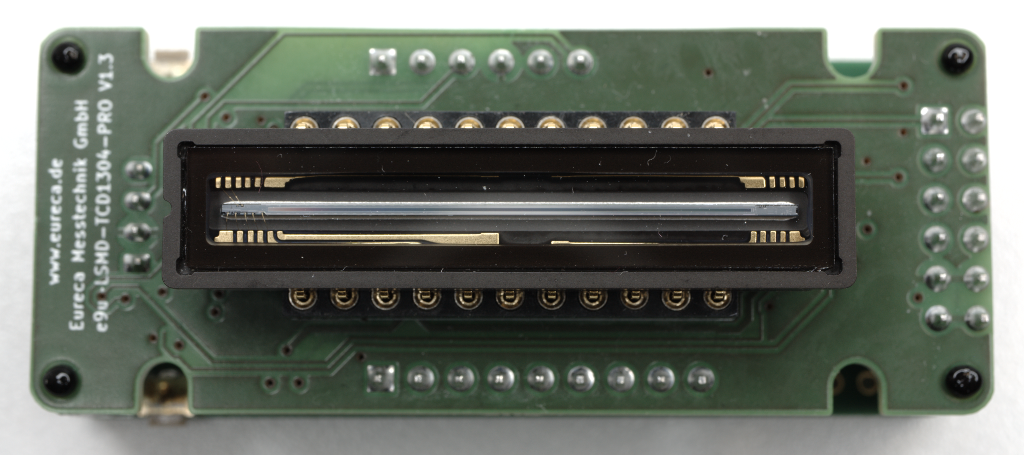

Weitere Bilder zum Produkt:
Andere Versionen des Artikels und passende Produkte
Änderungen der Spezifikationen durch den Hersteller sind ohne vorherige Ankündigung möglich. Bitte kontaktieren Sie uns bei Bedarf oder Interesse. Wir beraten Sie gerne auch bezüglich der Eignung des Produktes für eine bestimmte Anwendung und erstellen Ihnen ein individuelles Preisangebot.
Aktualisiert am: 28.01.2025
