Warum funktioniert meine USB-Zeilenkamera nicht mit jedem USB-Kabel?

USB ist genormt, sollte also eigentlich immer funktionieren. Sollte. In der Praxis ist die USB-Welt leider deutlich unübersichtlicher geworden. Gerade bei USB-C-Kabeln gibt es erhebliche Unterschiede: Manche Kabel übertragen nur Strom, manche nur USB-2.0-Daten, andere schaffen 5 Gbit/s, 10 Gbit/s oder mehr … und äußerlich sehen viele dieser Kabel nahezu identisch aus.

Für unsere USB-Zeilenkameras ist das wichtig, denn sie sind keine einfachen Ladegeräte, sondern Messgeräte mit kontinuierlicher Datenübertragung. Ein ungeeignetes USB-Kabel kann daher dazu führen, dass die Kamera gar nicht erkannt wird, nur sporadisch funktioniert oder die Verbindung während der Messung instabil wird.

Typische Symptome eines ungeeigneten USB-Kabels

Ein falsches oder minderwertiges Kabel kann sich zum Beispiel so bemerkbar machen:

• Die Kamera wird vom PC nicht erkannt.
• Die Kamera erscheint nicht als Gerät oder COM-Port.
• Die Software findet keine Kamera.
• Die Verbindung bricht nach kurzer Zeit ab.
• Messdaten kommen unvollständig oder instabil an.
• Bei Anschluss über einen USB-C-Adapter, USB-C-Hub oder USB-C-Port funktioniert die Verbindung nur in einer bestimmten Einsteckrichtung des USB-C-Steckers.
• Die Kamera funktioniert an einem PC, aber nicht an einem anderen.
• Die Kamera funktioniert mit einem kurzen Kabel, aber nicht mit einem längeren.

Gerade der letzte Punkt ist heimtückisch: Ein Kabel kann bei einfachen Geräten völlig unauffällig funktionieren, für eine Kamera mit kontinuierlicher Datenübertragung aber trotzdem ungeeignet sein.

Ladekabel ist nicht gleich Datenkabel

Ein häufiger Fehler ist die Verwendung einfacher USB-Ladekabel. Diese Kabel sind dafür gebaut, ein Smartphone, eine Powerbank oder ein anderes Gerät mit Strom zu versorgen. Für Datenübertragung sind sie entweder gar nicht oder nur eingeschränkt geeignet.

Solche Kabel können äußerlich wie normale USB-Kabel aussehen. Trotzdem fehlen im Inneren möglicherweise die nötigen Datenleitungen. Für ein Ladegerät ist das kein Problem – für eine USB-Zeilenkamera schon. Die Kamera bekommt dann eventuell Strom, kann aber nicht mit dem PC kommunizieren.

Kurz gesagt: Ein Kabel, mit dem ein Handy lädt, ist noch lange kein geeignetes Datenkabel für eine Kamera.

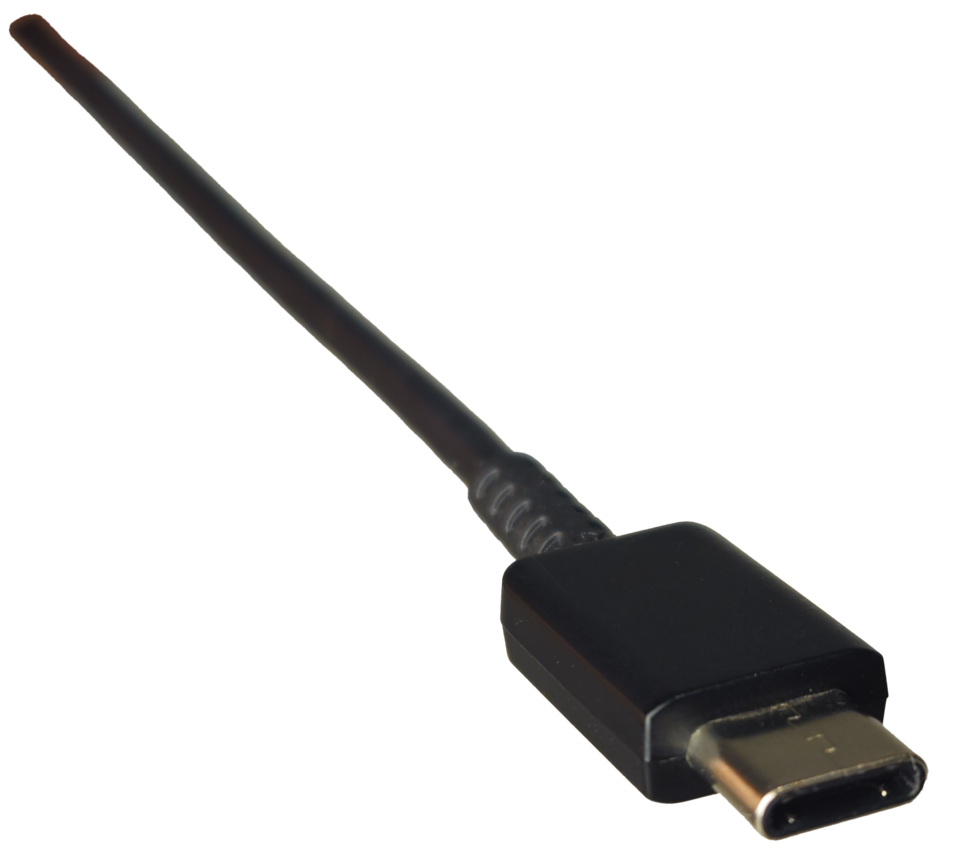

Warum ist USB-C besonders verwirrend?

Mit klassischen USB-A- und USB-B-Kabeln war die Situation lange vergleichsweise übersichtlich. Bei USB 1.1 und USB 2.0 waren Stecker, Buchsen und Kabel recht klar zuzuordnen. Auch USB 3.0 blieb mechanisch weitgehend abwärtskompatibel; zusätzliche Kontakte ermöglichten höhere Datenraten.

Mit USB-C wurde der Stecker zwar komfortabler, weil er in beide Richtungen eingesteckt werden kann. Gleichzeitig wurde die Kabelwelt aber deutlich komplizierter. Ein USB-C-Stecker sagt zunächst nur etwas über die Form des Steckers aus, nicht zuverlässig über die tatsächlich unterstützte Datenrate.

Ein USB-C-Kabel kann zum Beispiel sein:

• ein reines Ladekabel,
• ein USB-2.0-Datenkabel mit bis zu 480 Mbit/s,
• ein USB-3.x-Kabel mit 5 Gbit/s,
• ein USB-3.x-Kabel mit 10 Gbit/s,
• ein USB-3.2-Gen-2×2-Kabel mit 20 Gbit/s,
• ein USB4-Kabel mit noch höheren Datenraten.

Von außen ist das oft kaum zu erkennen. Genau hier beginnt der Kabelzirkus – und ja, der Zirkusdirektor trägt leider meistens ein USB-C-Logo.

USB-Versionen und Datenraten im Überblick

Zur Orientierung hier eine vereinfachte Übersicht:

Wichtig: Die Bezeichnungen wurden im Laufe der Jahre mehrfach umbenannt. Daher findet man im Handel sehr unterschiedliche Angaben. Für die Praxis ist weniger der Name entscheidend, sondern die tatsächlich garantierte Datenrate des Kabels.

Warum kann ein USB-C-Kabel manchmal nur in einer Richtung funktionieren?

USB-C-Stecker sind mechanisch rotationssymmetrisch. Man kann sie also in zwei Richtungen einstecken. Elektrisch muss das Kabel diese Eigenschaft aber auch sauber unterstützen.

Bei sehr einfachen oder nicht vollständig beschalteten Kabeln kann es vorkommen, dass bestimmte Datenleitungen nicht korrekt oder nicht beidseitig ausgeführt sind. Dann kann ein Gerät je nach Einsteckrichtung funktionieren – oder eben nicht. Das ist kein normales Verhalten und ein starkes Zeichen dafür, dass das Kabel für zuverlässige Messgeräteanwendungen ungeeignet ist.

Für den Alltag am Smartphone mag so ein Kabel vielleicht noch irgendwie funktionieren. Für eine Kamera, die reproduzierbar Messdaten liefern soll, ist das keine gute Grundlage.

Warum sind 480 Mbit/s nicht für jedes USB-Gerät ausreichend?

USB 2.0 High Speed bietet eine theoretische Datenrate von 480 Mbit/s. Für viele Geräte ist das völlig ausreichend – auch für unsere USB-Zeilenkameras, die kameraseitig mit Micro-USB-B und USB 2.0 arbeiten.

Bei anderen USB-Geräten, etwa externen SSDs, hochauflösenden Kameras, schnellen Framegrabbern oder Dockingstationen, können 480 Mbit/s jedoch zu wenig sein. Dort sind dann USB-3.x-, USB4- oder Thunderbolt-Verbindungen erforderlich. In solchen Fällen reicht es nicht, dass der Stecker mechanisch passt: Das Kabel muss auch die geforderte Datenrate wirklich unterstützen.

Für unsere USB-Zeilenkameras ist der entscheidende Punkt daher nicht, ein möglichst »schnelles« USB-C- oder USB-3-Kabel zu verwenden. Entscheidend ist ein kurzes, hochwertiges und vollständig beschaltetes USB-2.0-Datenkabel mit Micro-USB-B-Stecker auf der Kameraseite. Reine Ladekabel oder sehr einfache Billigkabel sind dafür ungeeignet.

Empfehlung für unsere USB-Zeilenkameras

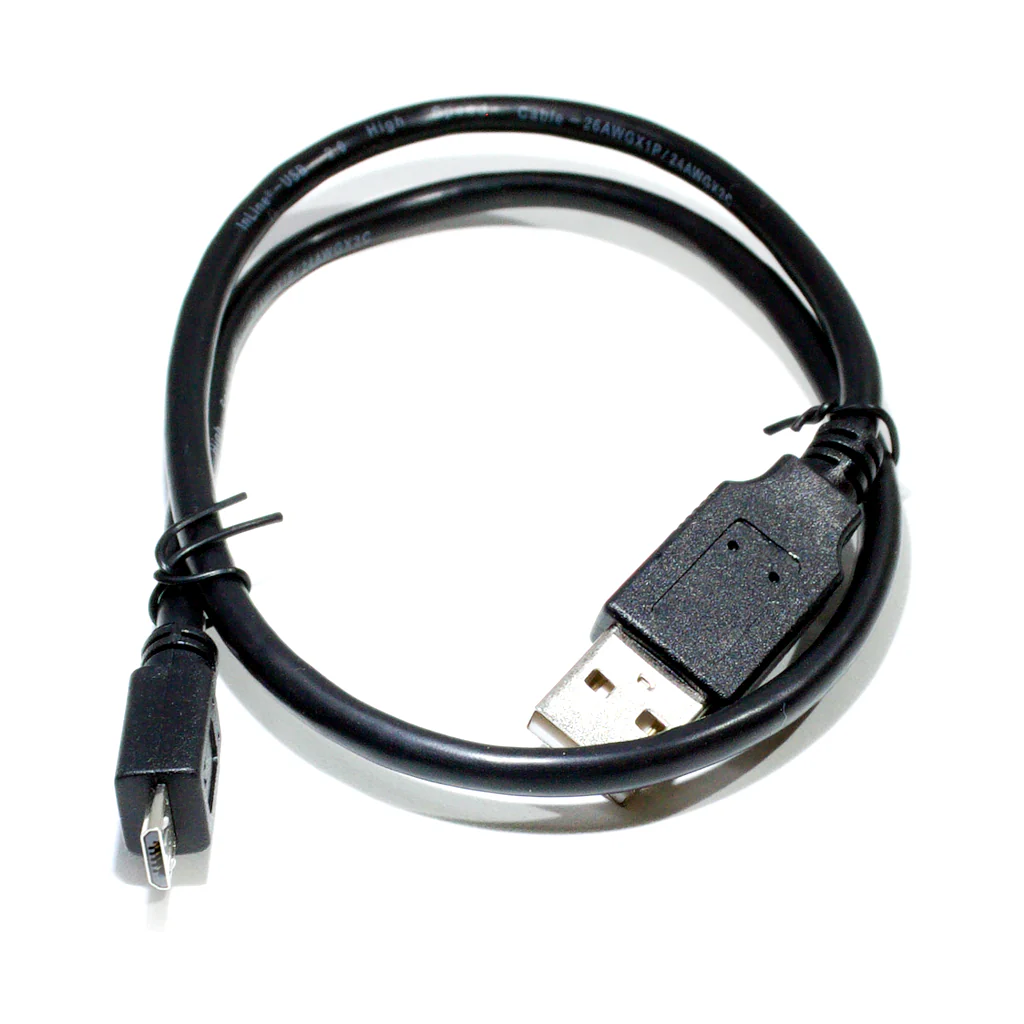

Für unsere USB-Zeilenkameras empfehlen wir ein kurzes, hochwertiges USB-2.0-Datenkabel mit Micro-USB-B-Stecker auf der Kameraseite.

Bitte achten Sie darauf, dass es sich wirklich um ein Datenkabel handelt. Ein Kabel, mit dem ein Smartphone geladen werden kann, ist nicht automatisch für die Datenübertragung geeignet.

Vermeiden Sie nach Möglichkeit sehr lange Kabel, passive Verlängerungen, einfache Adapterketten und nicht spezifizierte Billigkabel. Bei Verbindungsproblemen sollte immer zuerst ein anderes, möglichst kurzes und hochwertiges USB-2.0-Datenkabel getestet werden.

Besonders wichtig: Wenn die Kamera nicht erkannt wird, ist das USB-Kabel eine der ersten Fehlerquellen, die geprüft werden sollte. In vielen Supportfällen ist das Problem nicht die Kamera, nicht der Treiber und nicht die Software, sondern schlicht ein ungeeignetes Kabel.

Allgemeine Empfehlung für USB-Kabel

Bei anderen USB-Geräten können je nach Anwendung andere Anforderungen gelten. Externe SSDs, schnelle Kameras, Dockingstationen oder Monitore über USB-C benötigen Kabel, die ausdrücklich für die jeweilige Datenrate und Anwendung spezifiziert sind. Die Steckerform allein reicht dafür nicht als Kriterium aus.

Faustregel

Für unsere USB-Zeilenkameras gilt:

Ein passendes Kabel ist nicht automatisch ein geeignetes Kabel. Unsere USB-Zeilenkameras benötigen ein echtes USB-2.0-Datenkabel mit Micro-USB-B-Stecker – kein reines Ladekabel.

Oder noch kürzer:

Ladekabel laden. Datenkabel übertragen Daten. Messkameras brauchen Datenkabel.

Was tun, wenn die Kamera nicht erkannt wird?

Wenn Ihre Kamera nicht erkannt wird, prüfen Sie bitte zuerst:

1. Wird ein echtes USB-Datenkabel verwendet?
2. Ist die Datenrate des Kabels bekannt?
3. Funktioniert die Kamera mit einem anderen, möglichst kurzen Kabel?
4. Wird ein Adapter oder Hub verwendet? Falls ja: testweise direkt am PC anschließen.
5. Bei Anschluss über USB-C-Adapter, USB-C-Hub oder USB-C-Port: funktioniert die Verbindung unabhängig von der Einsteckrichtung des USB-C-Steckers?
6. Funktioniert die Kamera an einem anderen USB-Port oder an einem anderen Rechner?

Wenn die Kamera mit einem hochwertigen, kurzen Datenkabel direkt am PC zuverlässig erkannt wird, war sehr wahrscheinlich das ursprüngliche Kabel oder die Adapterkette die Ursache.

Fazit

USB ist nicht gleich USB. Gerade bei modernen Kabeln sagt die Steckerform allein wenig darüber aus, welche Datenrate ein Kabel tatsächlich unterstützt und welche Leitungen im Kabel wirklich vorhanden sind.

Für den stabilen Betrieb unserer USB-Zeilenkameras ist die Anforderung jedoch bewusst einfach: benötigt wird ein gutes, kurzes und vollständig beschaltetes USB-2.0-Datenkabel mit Micro-USB-B-Stecker auf der Kameraseite. USB-C, USB-3.x oder USB4 sind für die Kamera selbst nicht erforderlich – können aber über Adapter, Hubs oder moderne Notebook-Anschlüsse eine Rolle spielen.
