| Beschreibung: | Zeilenkameraplatine von Eureca |
| Artikelnummer (Eureca): | 02.29.0025 |
| Herkunft: | Deutschland |
| Hersteller: | Eureca |
| EAN | 0675051081768 |
| Schnittstelle | USB |
| Sensor | TCD1304DG |
| Pixelzahl | 3648 |
| Pixelabstand | 8 µm |
| Pixelhöhe | 200 µm |
| Minimale Belichtungszeit | 20 µs |
| Versorgungsstrom | < 250 mA |
| Versorgungsspannung | 5 V |
| Größe (L×B×H) | 61 × 25 × 12 mm |
| Gewicht | 25 g |
| Bemerkung | EDU (Bildungs-)Version; erhältlich ab Q2/2026 |

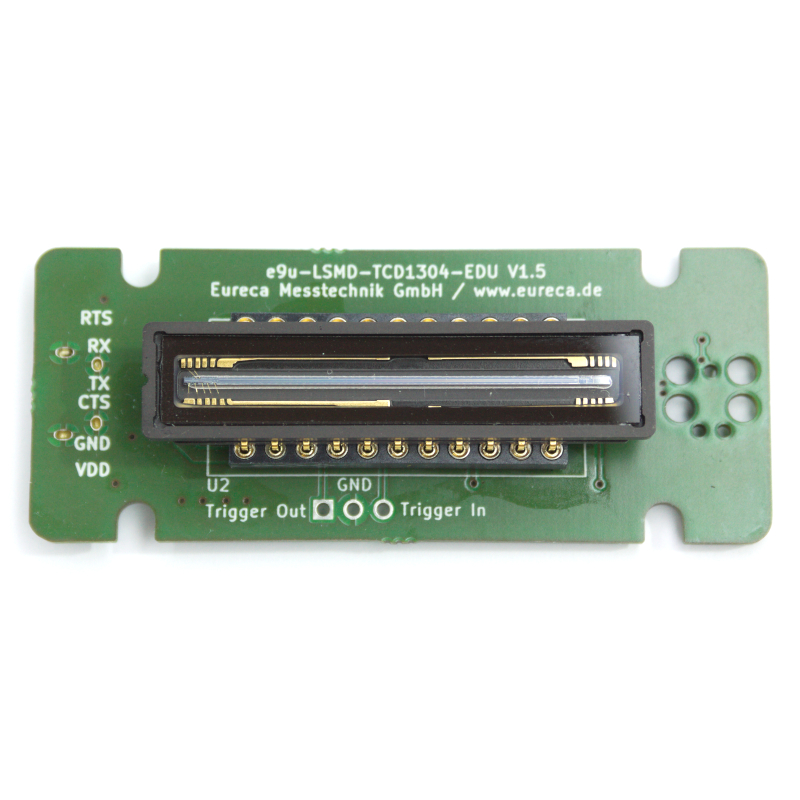

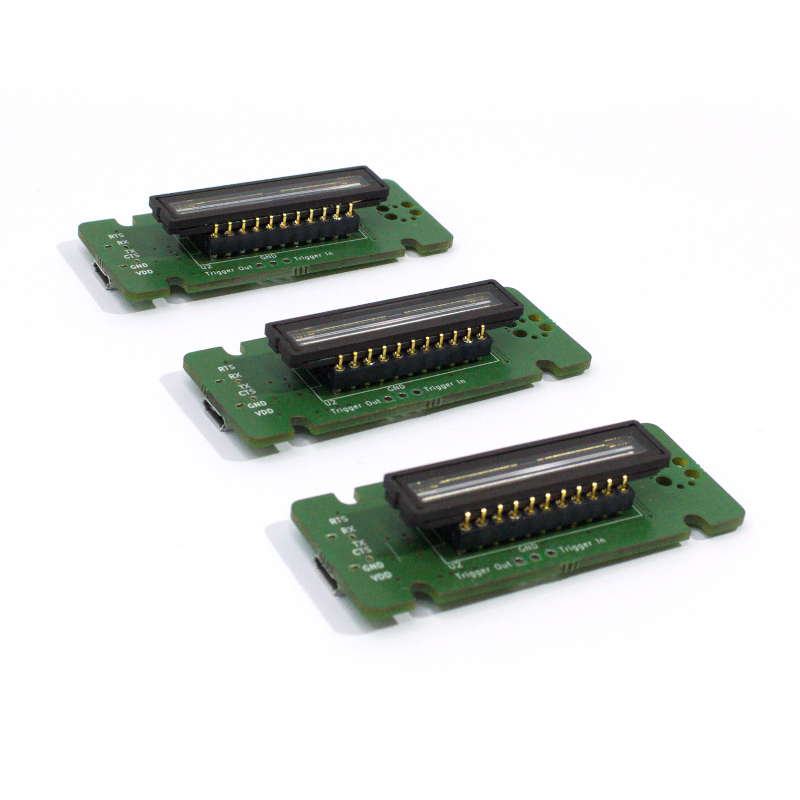

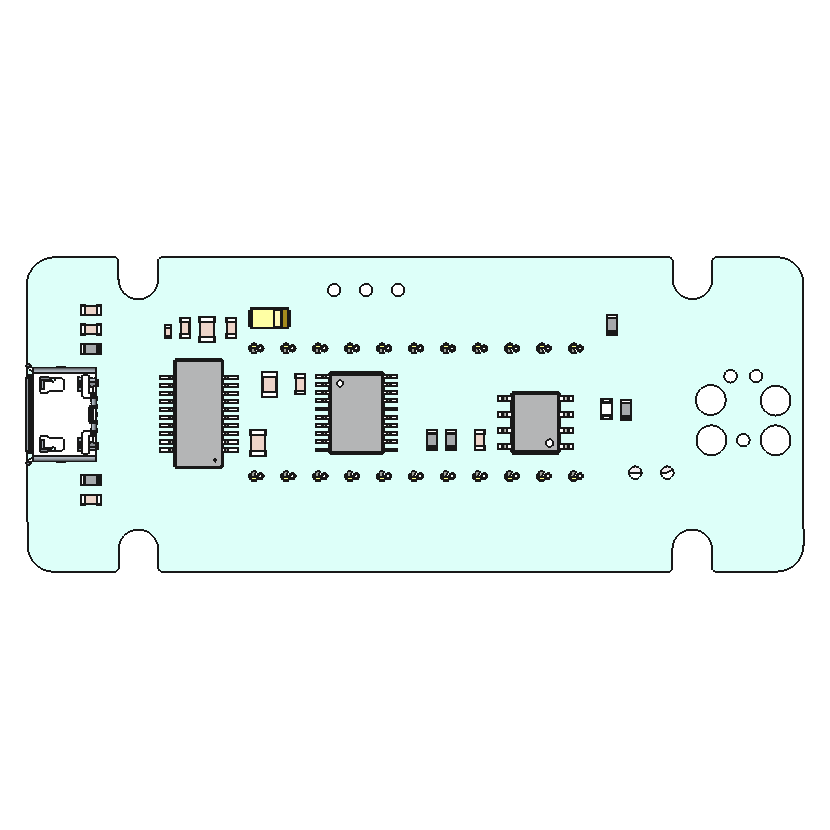

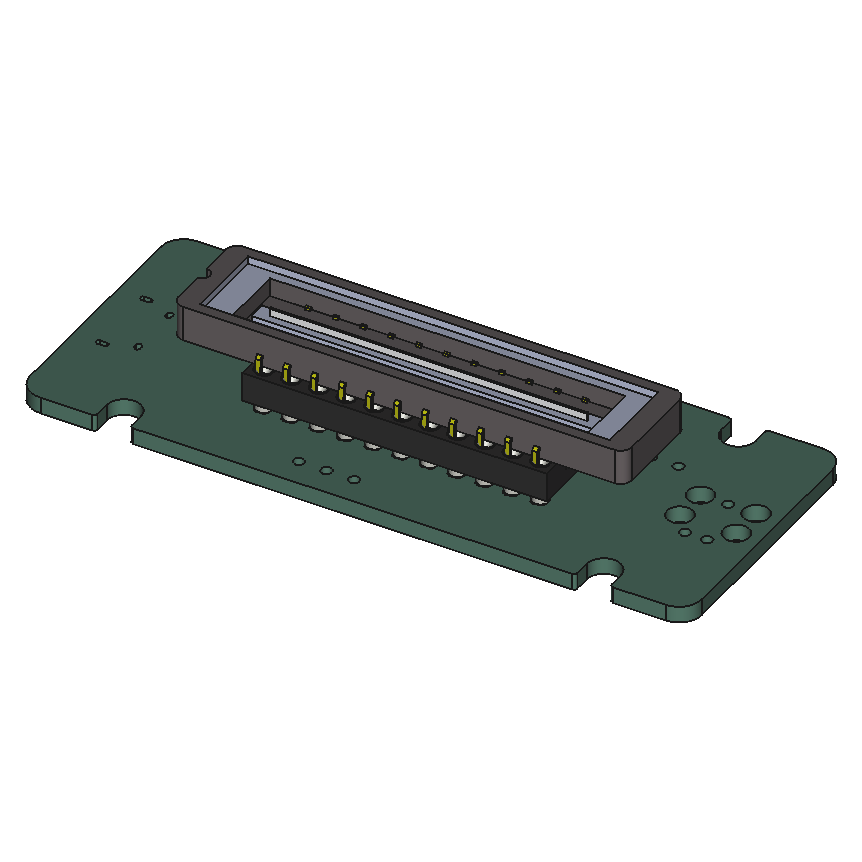

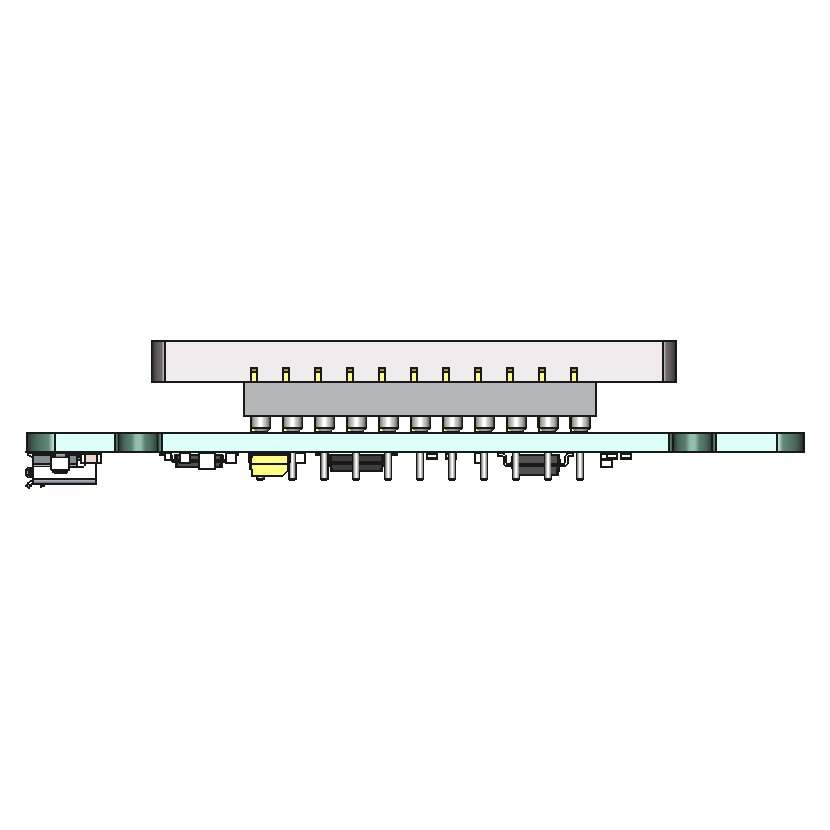

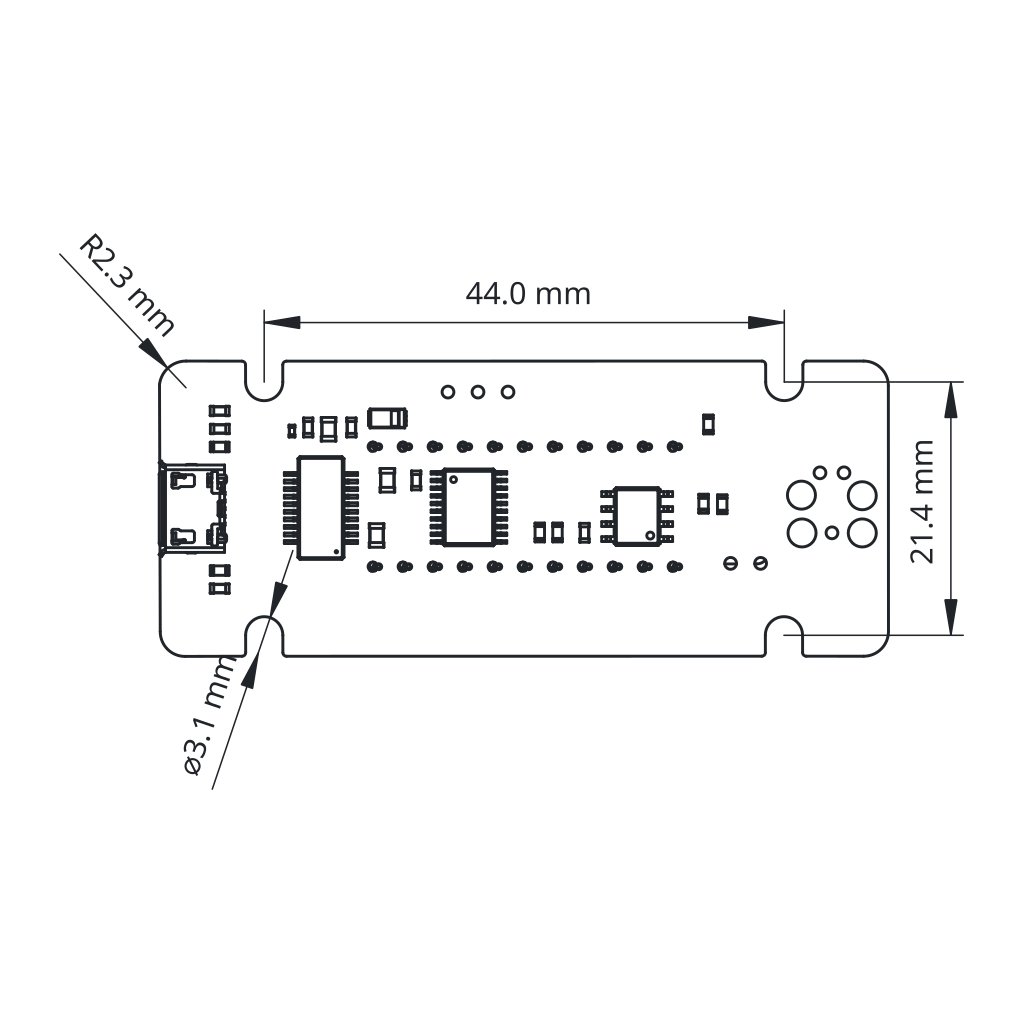

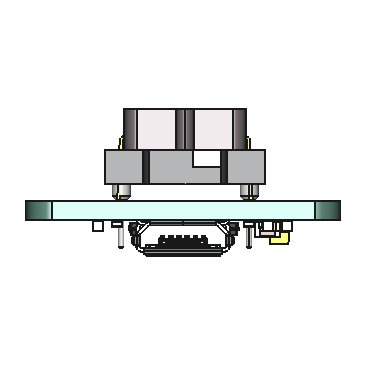

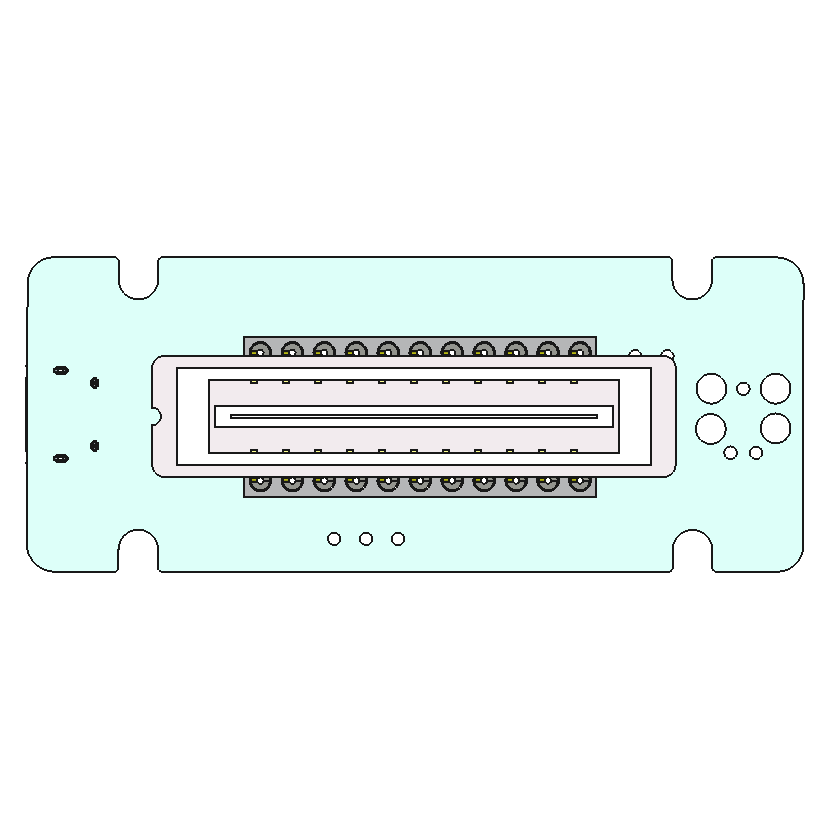

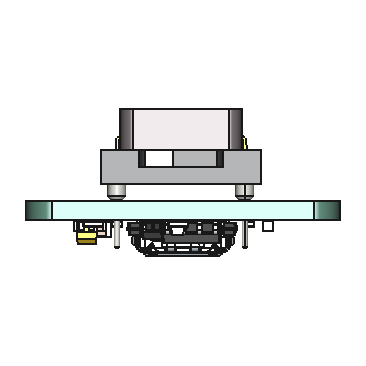

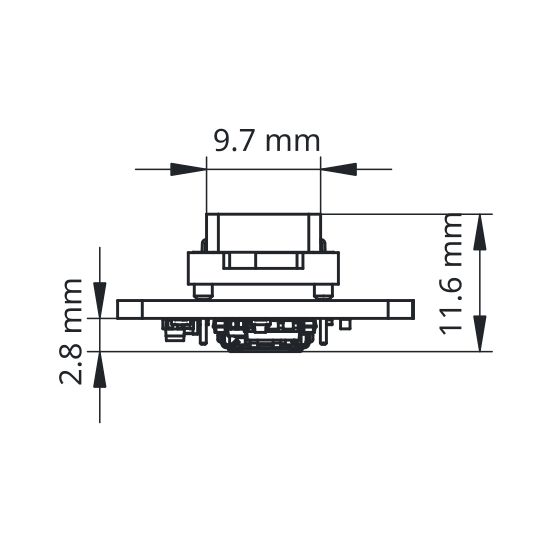

Beispielabbildung
Die e9u-LSMD-TCD1304-EDU wurde speziell für die Lehre entwickelt. Gegenüber der e9u-LSMD-TCD1304-STD bietet sie bewusst reduzierte Performance – dafür ist sie deutlich budgetfreundlicher und somt perfekt für Praktika, Übungen, PoCs (Proof of Concept) und Maker-Projekte. Adressiert sind Professor:innen, Doktorand:innen, wissenschaftliche Mitarbeiter:innen und Lehrer:innen – ebenso Tüftler, Maker sowie Schüler:innen/Student:innen, die mit realen Messdaten arbeiten wollen.
Die Hardwareentwicklung ist abgeschlossen, die Serienproduktion wird vorbereitet (Planungsstand: Start Q2/2026). Aktuell polieren wir Libraries, Treiber und die Dokumentation. Wer früh mitgestalten und Feedback geben möchte, kann bereits jetzt Prototypen als e9u-LSMD-TCD1304-EDU-EVAL zu reduzierten Preisen beziehen. Diese EVAL-Variante ist voll nutzbar für Lehr- und Laborumgebungen, eignet sich jedoch noch nicht für sicherheitskritische Anwendungen.
| Betriebsmodus | 8-bit-Modus | 12-bit-Modus |
|---|---|---|
| Digitalisierungstiefe | 8 bit | 16 bit linksbündig |
| Ausleserauschen (typ. rms) | 300 e− | 50 e− |
| Lineare Full Well Capacity | 40 ke− | 40 ke− |
| Full Scale Capacity | 65 ke− | 65 ke− |
| Conversion Gain (typ @ 0.4 FS) | @ 8 Bit: 330±100 e−/LSB | @ 16 Bit: 1.3±0.4 e−/LSB |
| Maximale Bildrate | 25 fps | 25 fps |
| Integration Start/Stop via USB | ✗ | ✗ |
| Start/Stop via USB Latenz | 10 ms | 10 ms |
| Externer Trigger Input | ✓ | ✓ |
| Externer Trigger Latenz | 20 µs | 20 µs |
| Externer Trigger Jitter | ±10 µs | ±10 µs |
| Externer Trigger Latenz (debounced) | ✗ | ✗ |
| Isolierter externer Trigger-Eingang | ✗ | ✗ |
| Externe Belichtungszeitsteuerung | ✗ | ✗ |
| Belichtungszeitsteuerung-Latenz | ✗ | ✗ |
| Minimale externe Belichtungszeit | ✗ | ✗ |
| Maximale externe Belichtungszeit | ✗ | ✗ |
| Belichtungszeitsteuerung-Latenz (debounced) | ✗ | ✗ |
| Minimale externe Belichtungszeit (debounced) | ✗ | ✗ |
| Trigger Output | ✓ | ✓ |
| High Resolution Timestamp: Trigger | ✗ | ✗ |
| GPIO | ✗ | ✗ |
| Verbesserter Frame Buffer | ✗ | ✗ |
Dieses Modul nutzt die Standard-Version des TCD1304DG und eignet sich damit für allgemeine Messaufgaben im sichtbaren Spektralbereich.
Da der Sensor gesockelt ist kann dieser aber bei Bedarf leicht durch eine andere, bei Eureca intern veredelte Version, ausgetauscht werden. Dies können z. B. Sensoren mit entferntem Deckglas sein, um störende Reflexionen zu vermeiden. Aber auch mit Lumigen beschichtete Sensoren, um den nutzbaren Spektralbereich ins UV zu erweitern oder Sensoren mit speziellen Filtern kommen hier in Frage.
Nach Austausch des Sensor muss das Modul neu kalibriert werden. Hierfür steht ein spezielles automatisches Programm zur Verfügung, welches zum Lieferumfang der Module gehört.
Für einige dieser Varianten gibt es bereits Modulversionen mit den entsprechend vorinstallierten modifizierten Sensoren. Eine entsprechende Auflistung finden Sie am Ende dieser Seite.
Weiterführende Informationen, Quellcodes und Dokumentationen finden Sie auf unserer Serviceseite!
Für Bestellungen (auch von Endkunden) nutzen Sie bitte den untenstehenden Link.
Für Angebote zu größeren Stückzahlen kontaktieren Sie uns via E-Mail.
Dokumente zum Download:

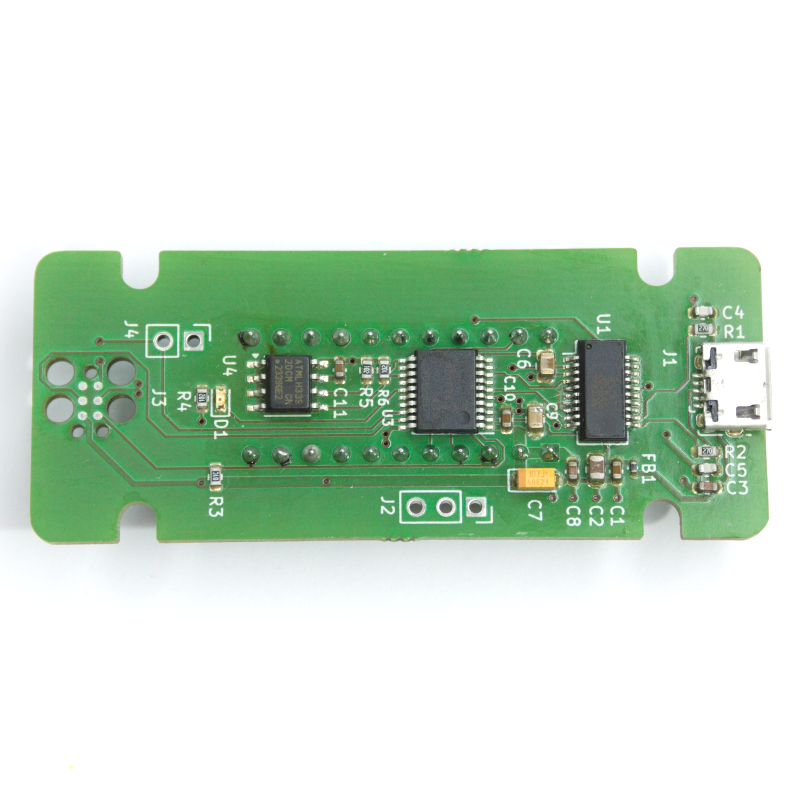

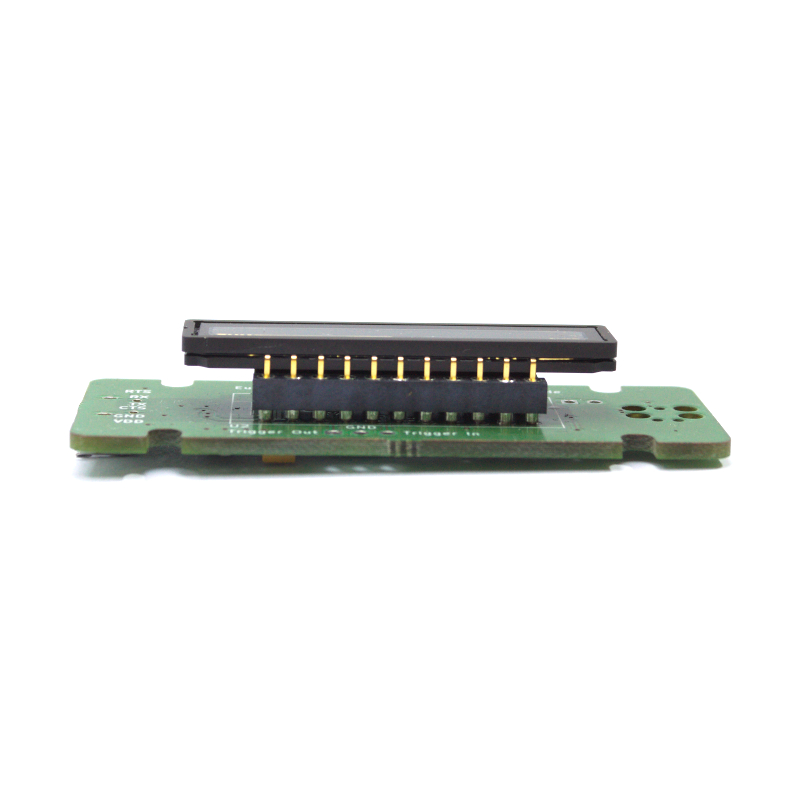

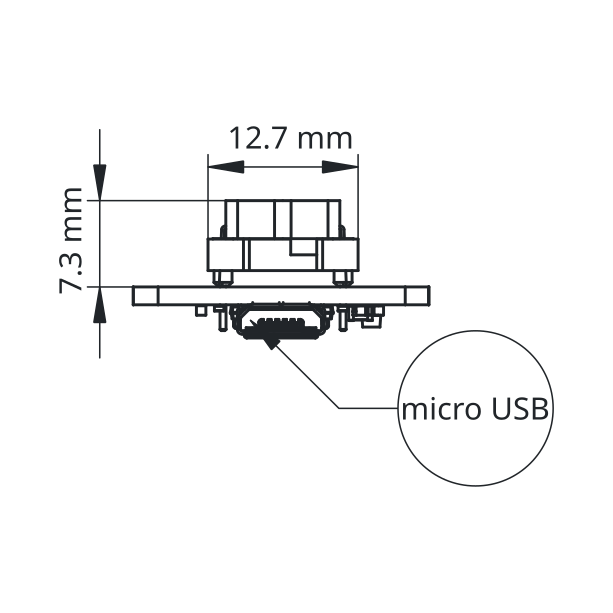

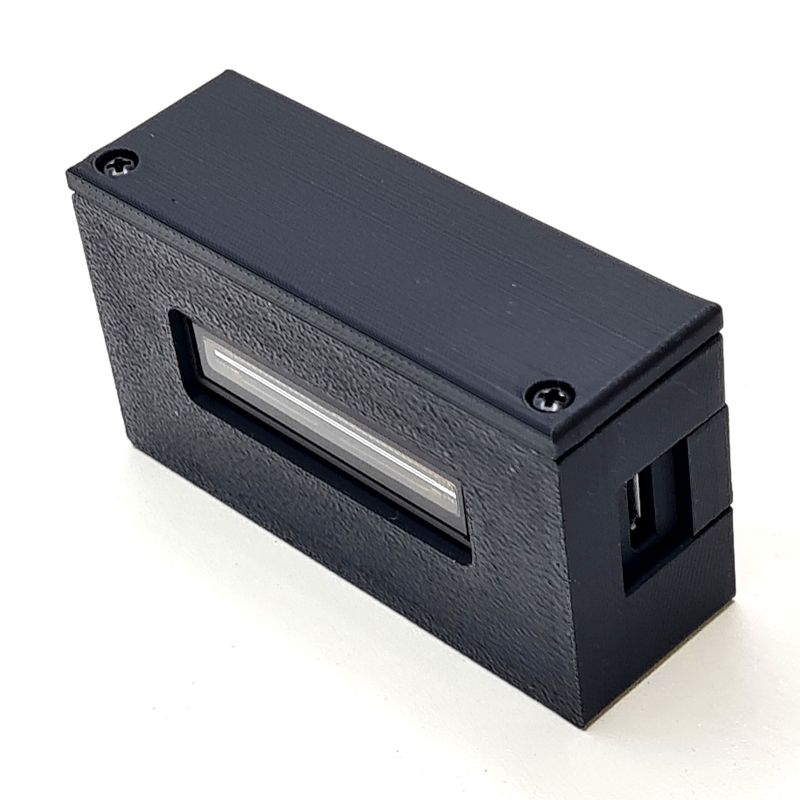

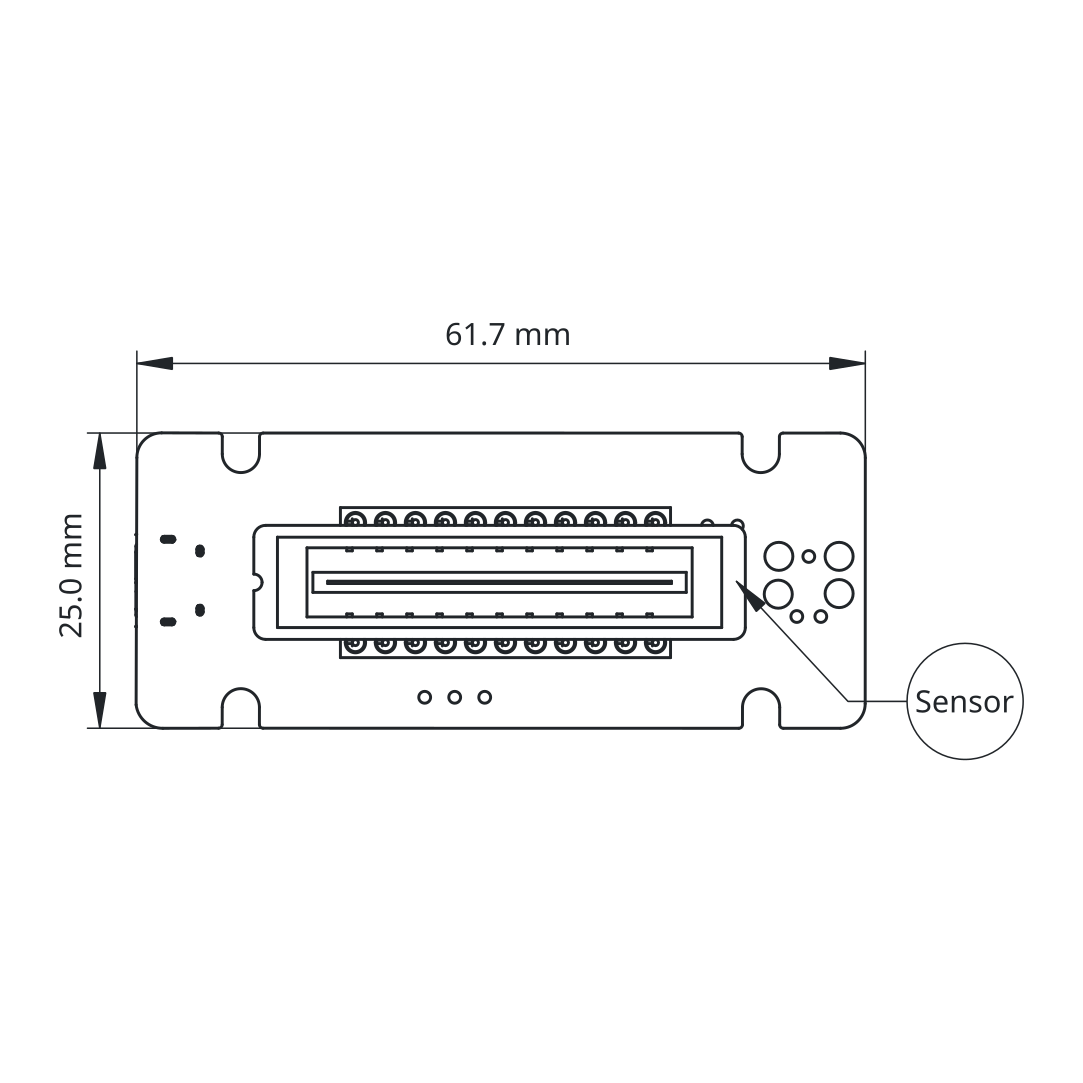

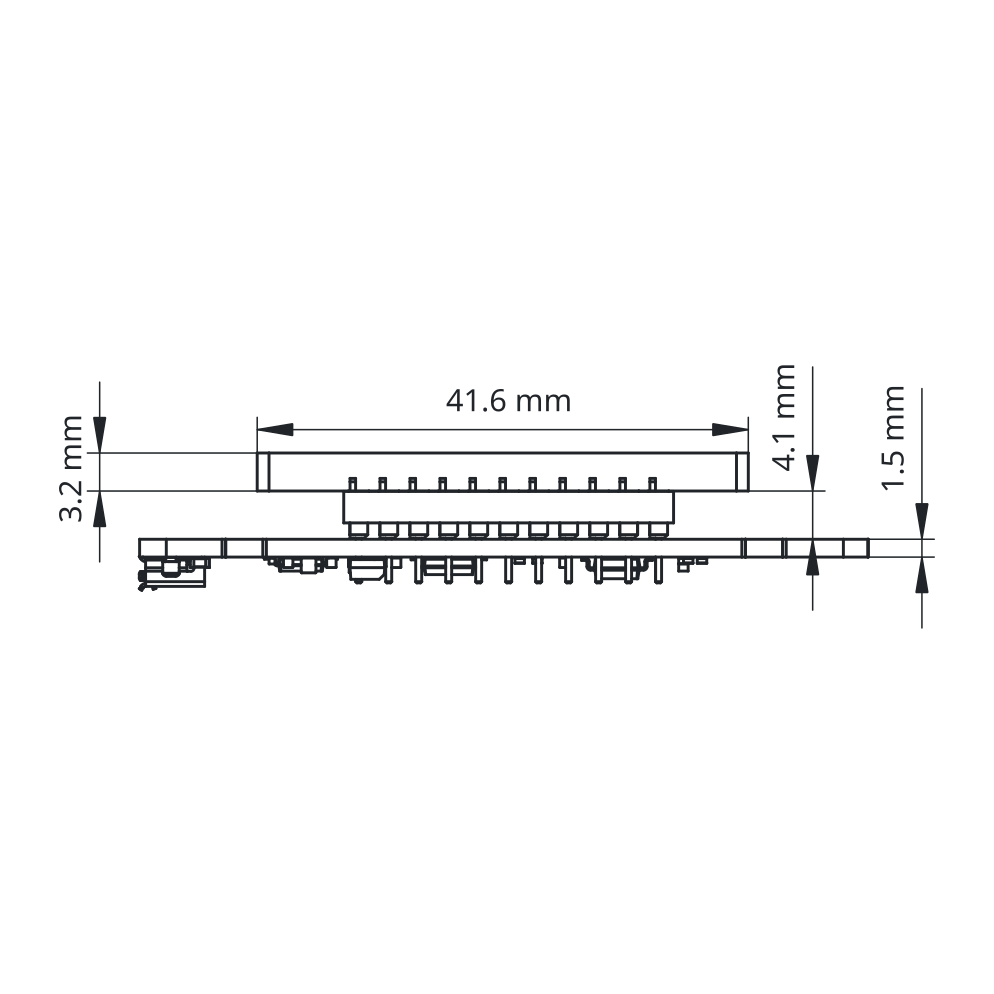

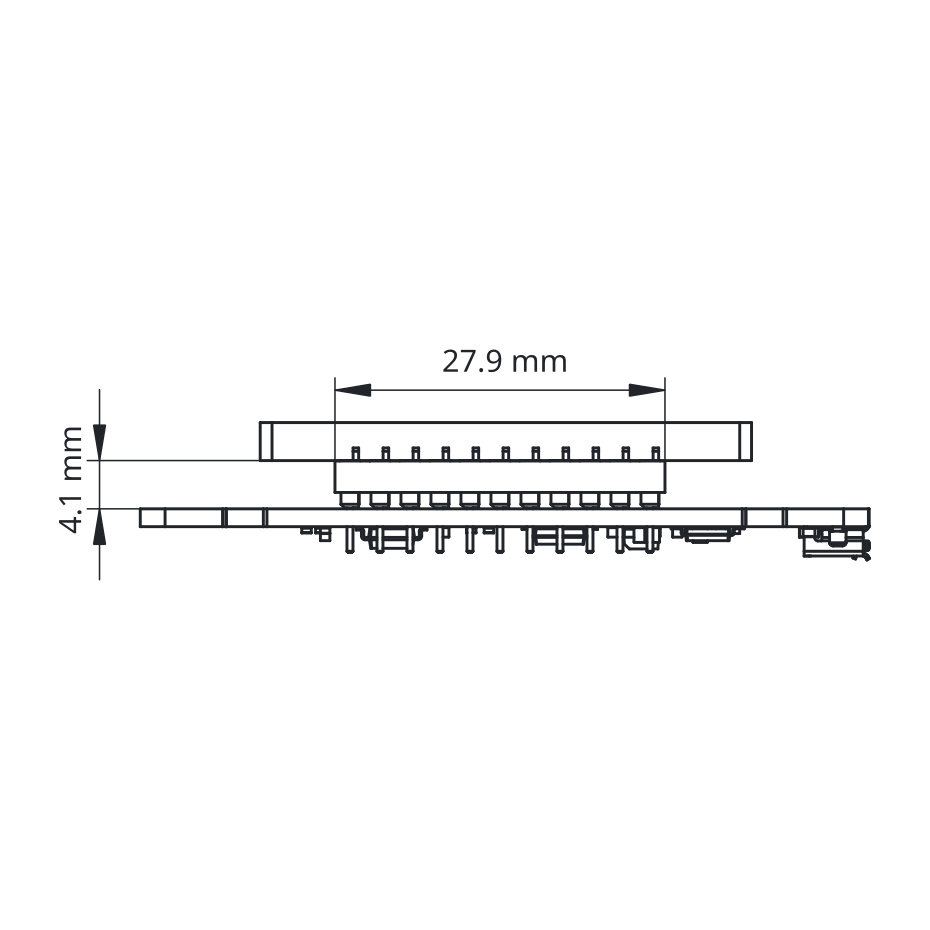

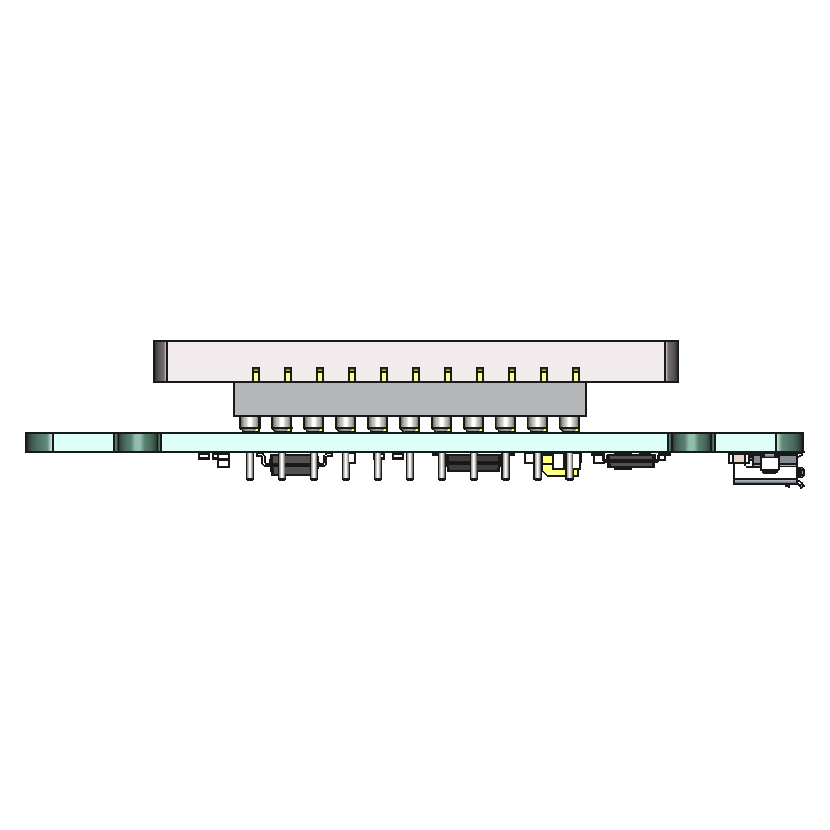

Weitere Bilder zum Produkt:
Andere Versionen des Artikels und passende Produkte
Änderungen der Spezifikationen durch den Hersteller sind ohne vorherige Ankündigung möglich. Bitte kontaktieren Sie uns bei Bedarf oder Interesse. Wir beraten Sie gerne auch bezüglich der Eignung des Produktes für eine bestimmte Anwendung und erstellen Ihnen ein individuelles Preisangebot.
