| Beschreibung: | Zeilenkameraplatine von Eureca |
| Artikelnummer (Eureca): | 02.29.0026 |
| Herkunft: | Deutschland |
| Hersteller: | Eureca |
| EAN | 0675051081744 |
| Schnittstelle | UART |
| Sensor | TCD1304DG |
| Pixelzahl | 3648 |
| Pixelabstand | 8 µm |
| Pixelhöhe | 200 µm |
| Minimale Belichtungszeit | 20 µs |
| Versorgungsstrom | < 250 mA |
| Versorgungsspannung | 3.3 V |

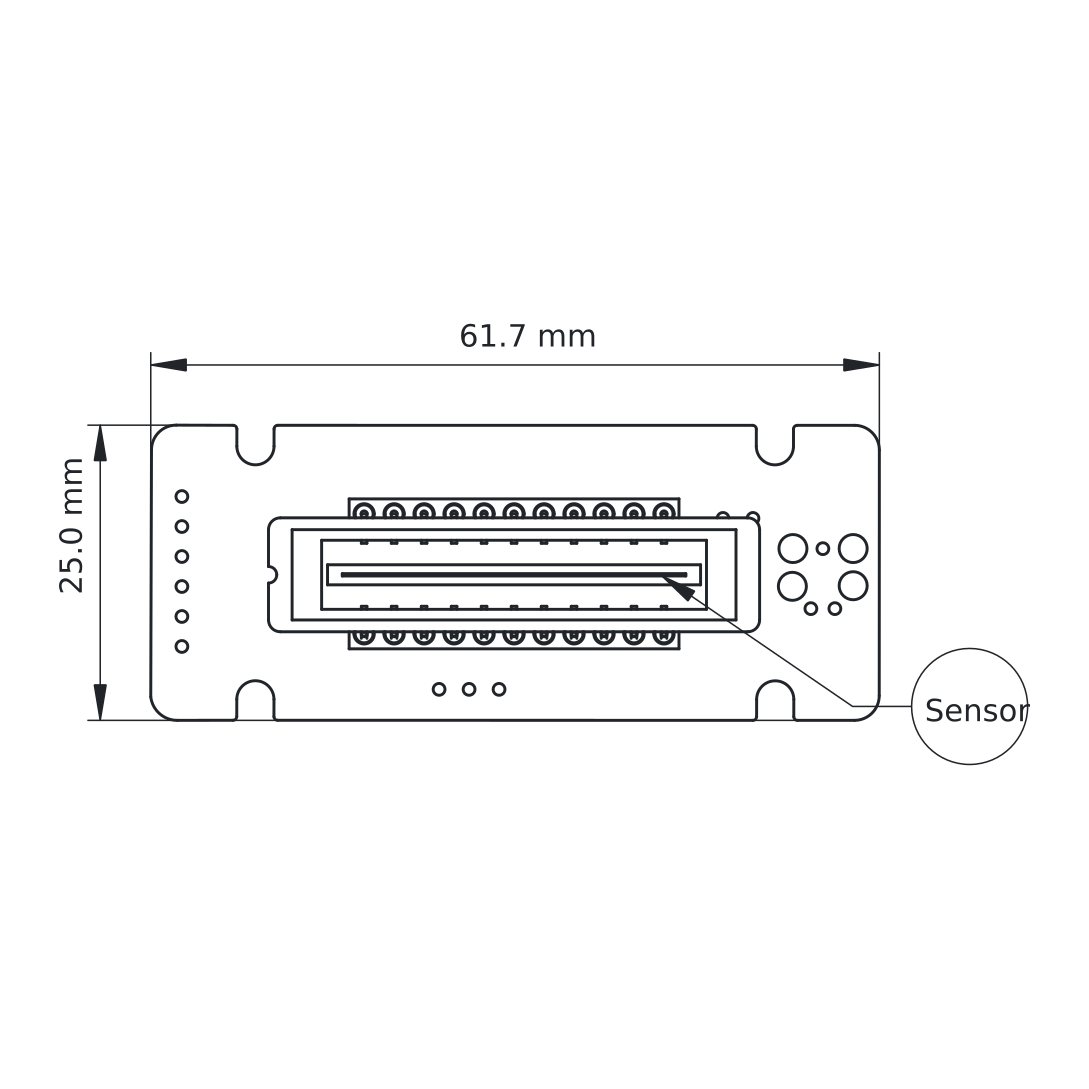

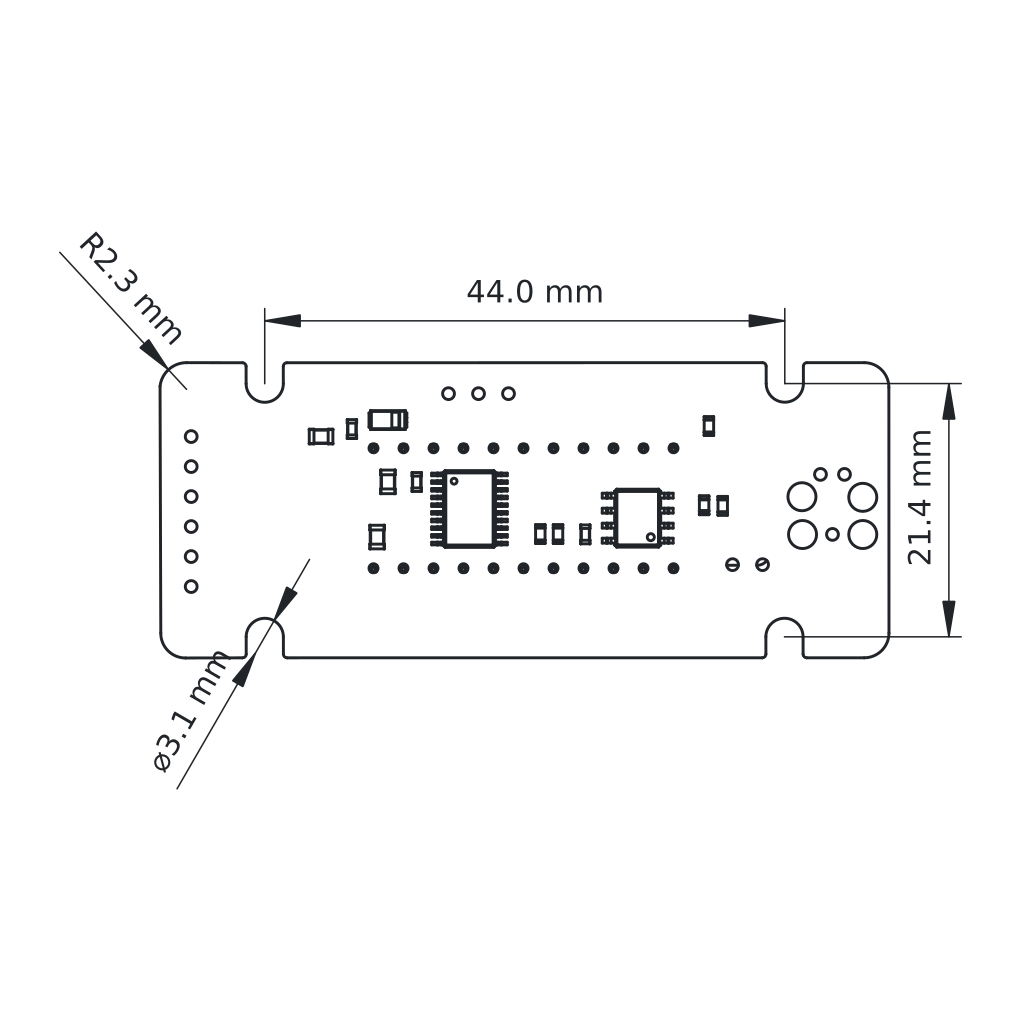

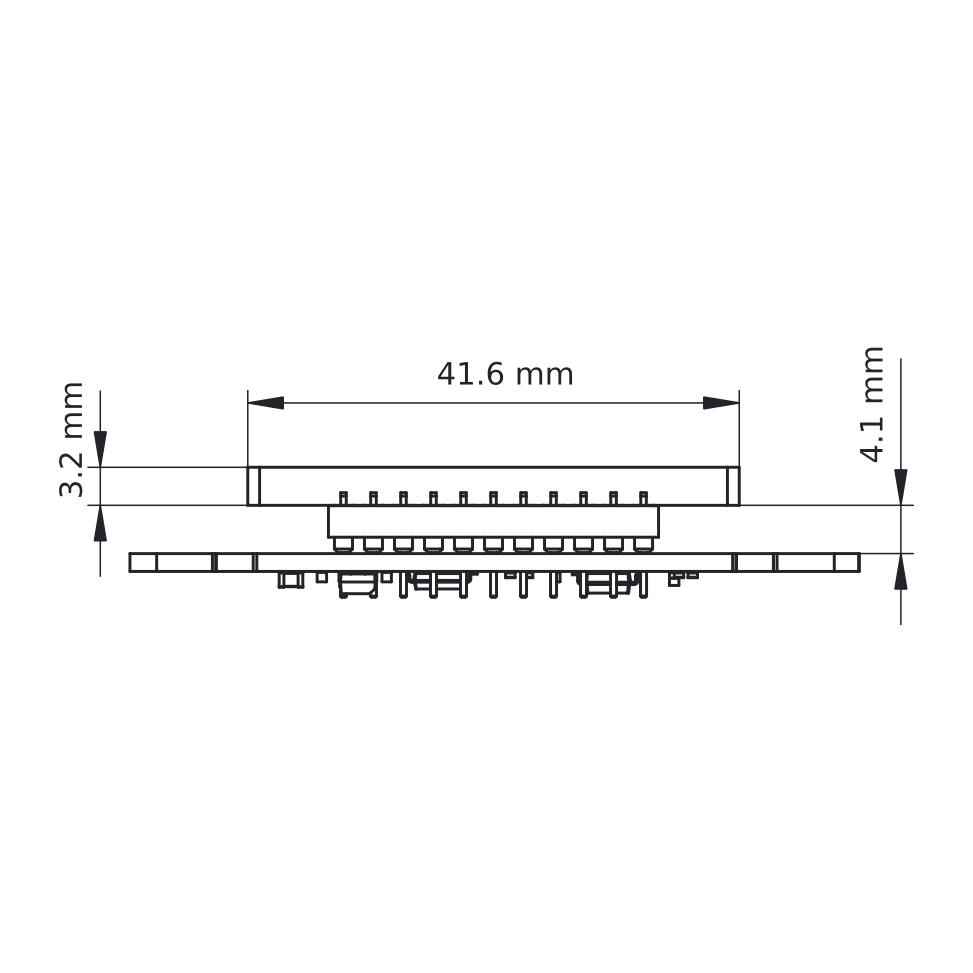

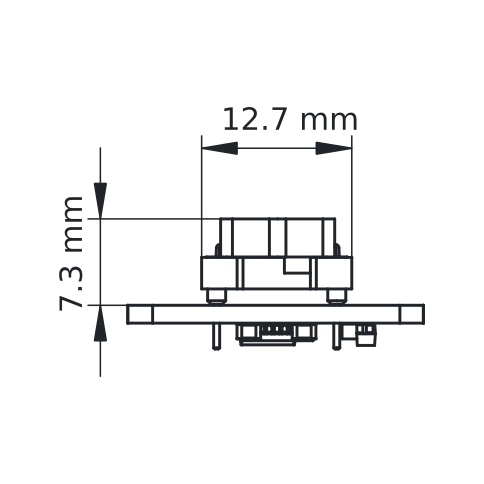

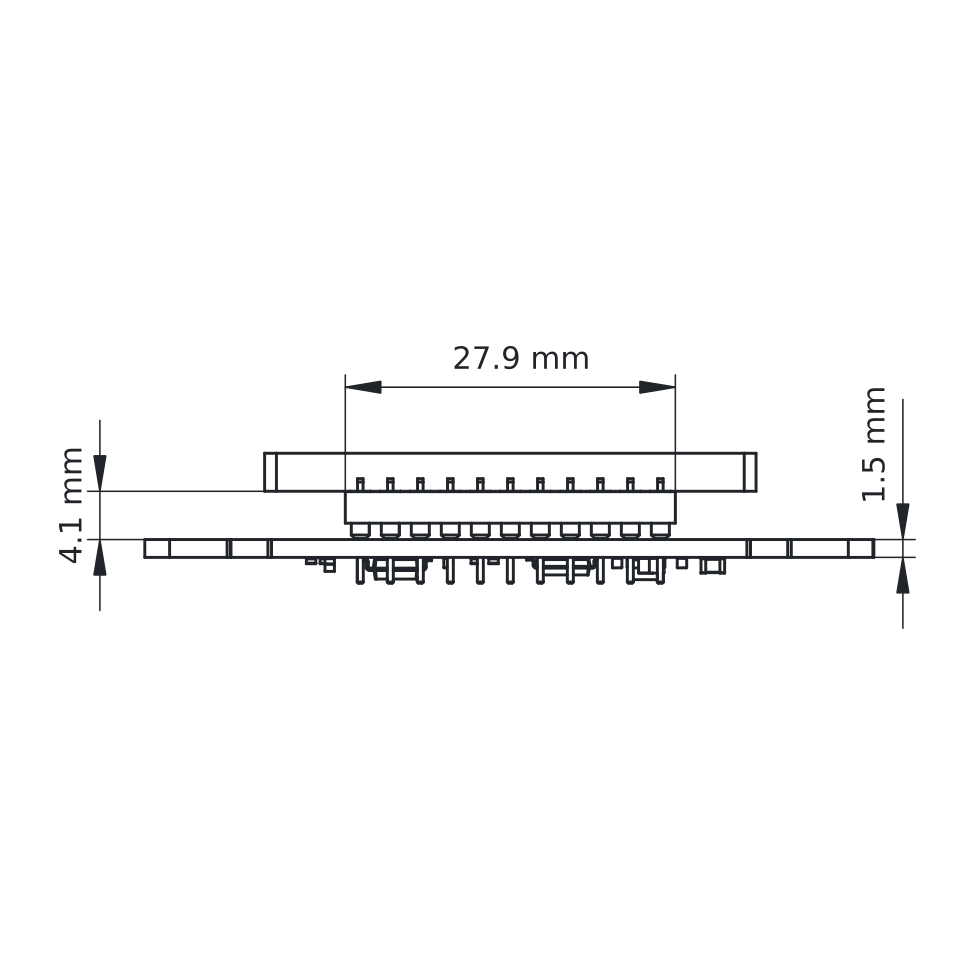

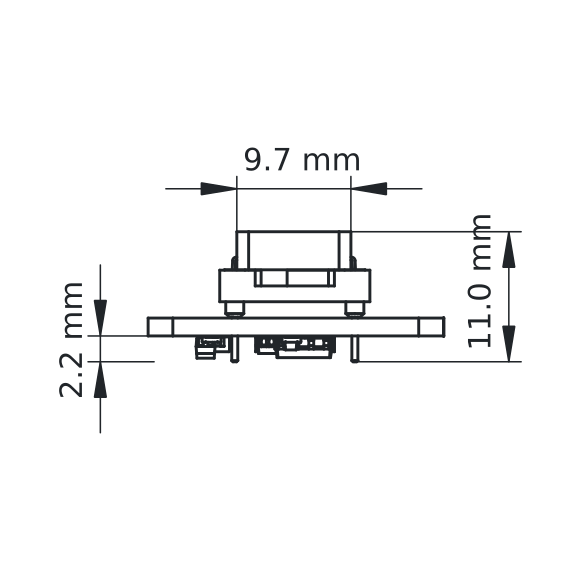

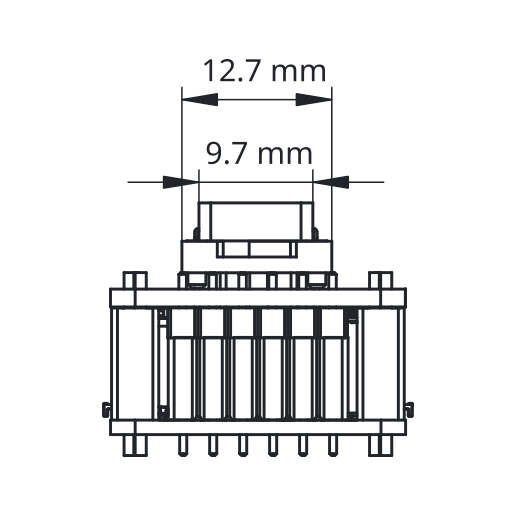

| Größe (L×B×H) | 61 × 25 × 12 mm |
| Gewicht | 25 g |
| Bemerkung | UART-Version: serielle Schnittstelle; available from Q2/2026 |

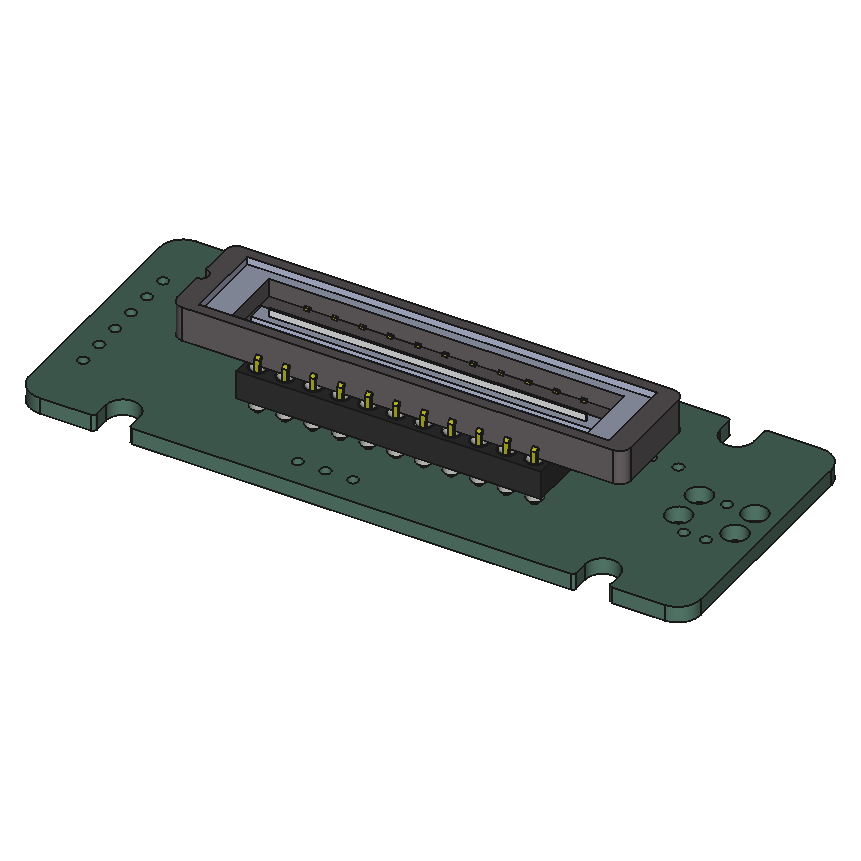

Beispielabbildung
Zeilenkameramodul mit serieller Schnittstelle. Hier angegeben sind die Werte für den 8-Bit-Modus. Diese Kamerplatine lässt sich auch im 12-Bit-Modus betreiben.
Die Hardwareentwicklung ist abgeschlossen, die Serienproduktion wird vorbereitet (Planungsstand: Start Q2/2026). Aktuell polieren wir Libraries, Treiber und die Dokumentation. Wer früh mitgestalten und Feedback geben möchte, kann bereits jetzt Prototypen als e9u-LSMD-TCD1304-UART-EVAL zu reduzierten Preisen beziehen.
| Betriebsmodus | 8-bit-Modus | 12-bit-Modus |
|---|---|---|
| Digitalisierungstiefe | 8 bit | 16 bit linksbündig |
| Ausleserauschen (typ. rms) | 300 e− | 50 e− |
| Lineare Full Well Capacity | 40 ke− | 40 ke− |
| Full Scale Capacity | 65 ke− | 65 ke− |
| Conversion Gain (typ @ 0.4 FS) | @ 8 Bit: 330±100 e−/LSB | @ 16 Bit: 1.3±0.4 e−/LSB |
| Maximale Bildrate | (Baudrate / 40000), max. 25 fps | 25 fps |
| Externer Trigger Input | ✓ | ✓ |
| Externer Trigger Latenz | 20 µs | 20 µs |
| Externer Trigger Jitter | ±10 µs | ±10 µs |
| Externer Trigger Latenz (debounced) | ✗ | ✗ |
| Isolierter externer Trigger-Eingang | ✗ | ✗ |
| Externe Belichtungszeitsteuerung | ✗ | ✗ |
| Belichtungszeitsteuerung-Latenz | ✗ | ✗ |
| Minimale externe Belichtungszeit | ✗ | ✗ |
| Maximale externe Belichtungszeit | ✗ | ✗ |
| Belichtungszeitsteuerung-Latenz (debounced) | ✗ | ✗ |
| Minimale externe Belichtungszeit (debounced) | ✗ | ✗ |
| Trigger Output | ✓ | ✓ |
| High Resolution Timestamp: Trigger | ✗ | ✗ |
| GPIO | ✗ | ✗ |
| Verbesserter Frame Buffer | ✗ | ✗ |
Dieses Modul nutzt die Standard-Version des TCD1304DG und eignet sich damit für allgemeine Messaufgaben im sichtbaren Spektralbereich.
Da der Sensor gesockelt ist kann dieser aber bei Bedarf leicht durch eine andere, bei Eureca intern veredelte Version, ausgetauscht werden. Dies können z. B. Sensoren mit entferntem Deckglas sein, um störende Reflexionen zu vermeiden. Aber auch mit Lumigen beschichtete Sensoren, um den nutzbaren Spektralbereich ins UV zu erweitern oder Sensoren mit speziellen Filtern kommen hier in Frage.
Nach Austausch des Sensor muss das Modul neu kalibriert werden. Hierfür steht ein spezielles automatisches Programm zur Verfügung, welches zum Lieferumfang der Module gehört.
Für einige dieser Varianten gibt es bereits Modulversionen mit den entsprechend vorinstallierten modifizierten Sensoren. Eine entsprechende Auflistung finden Sie am Ende dieser Seite.

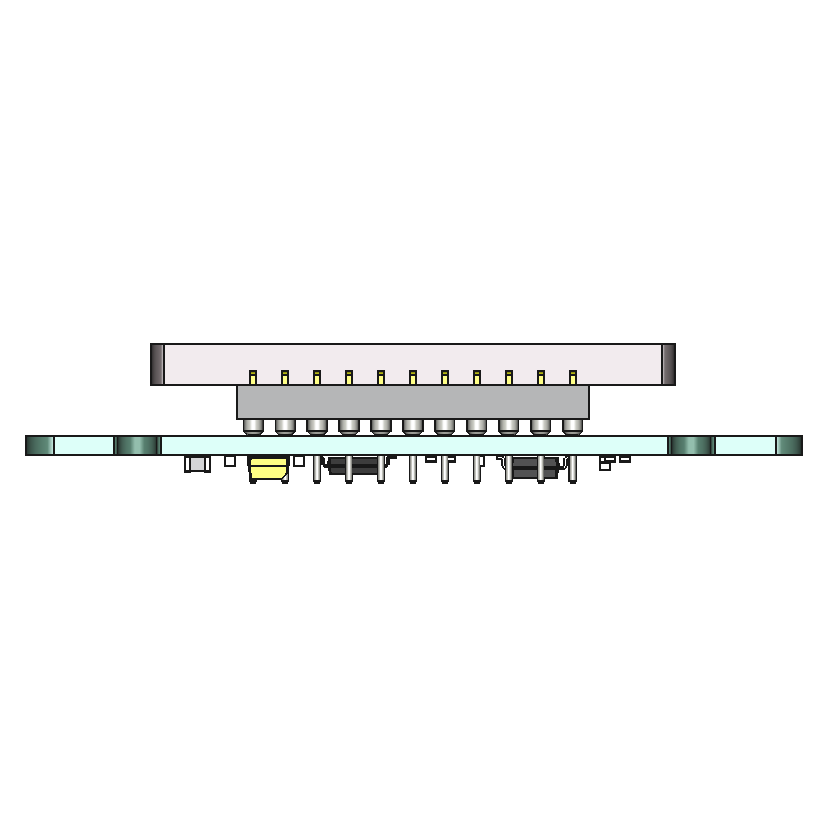

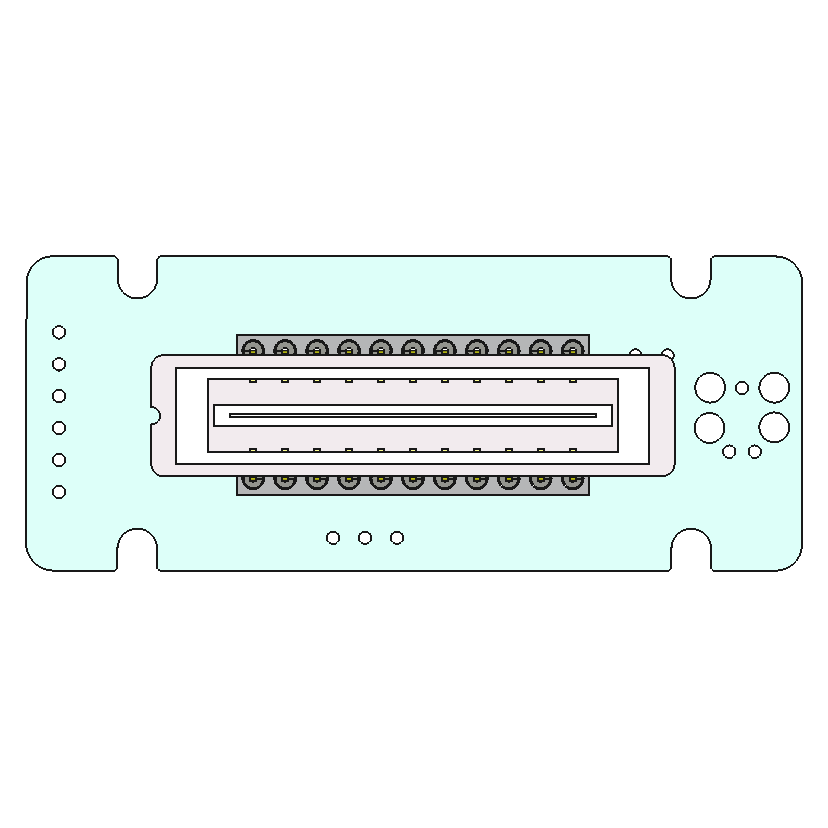

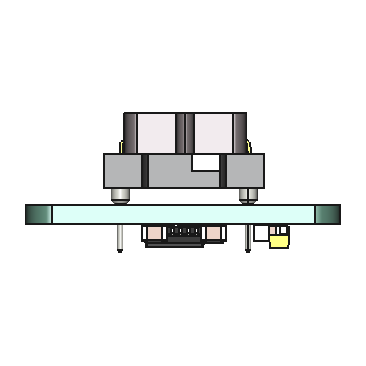

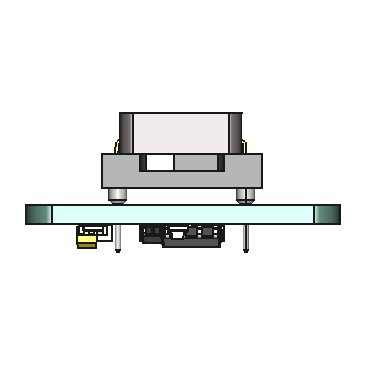

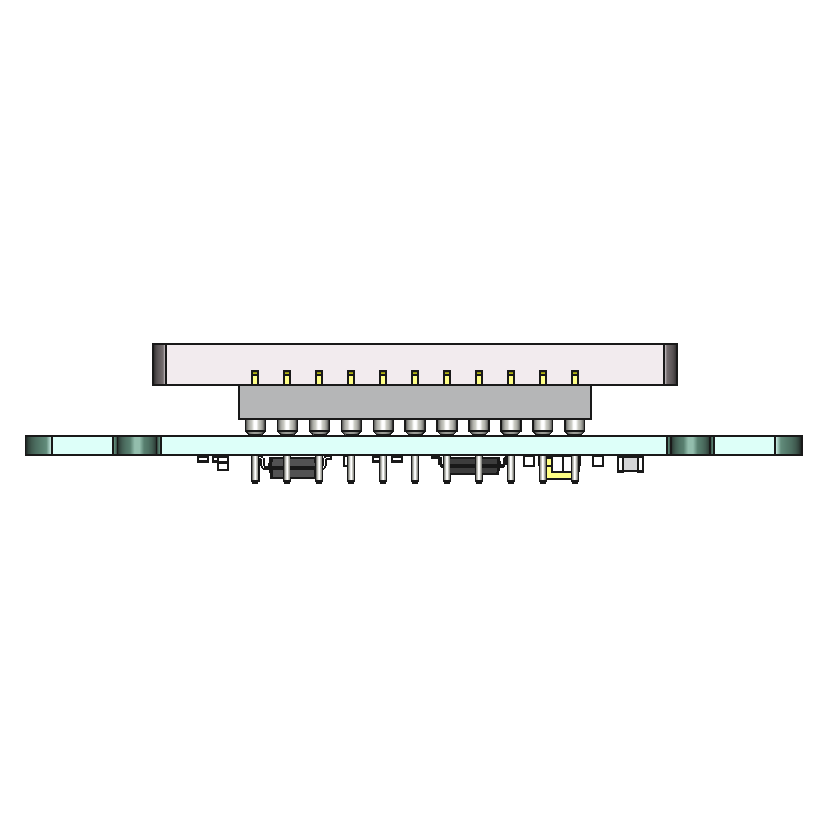

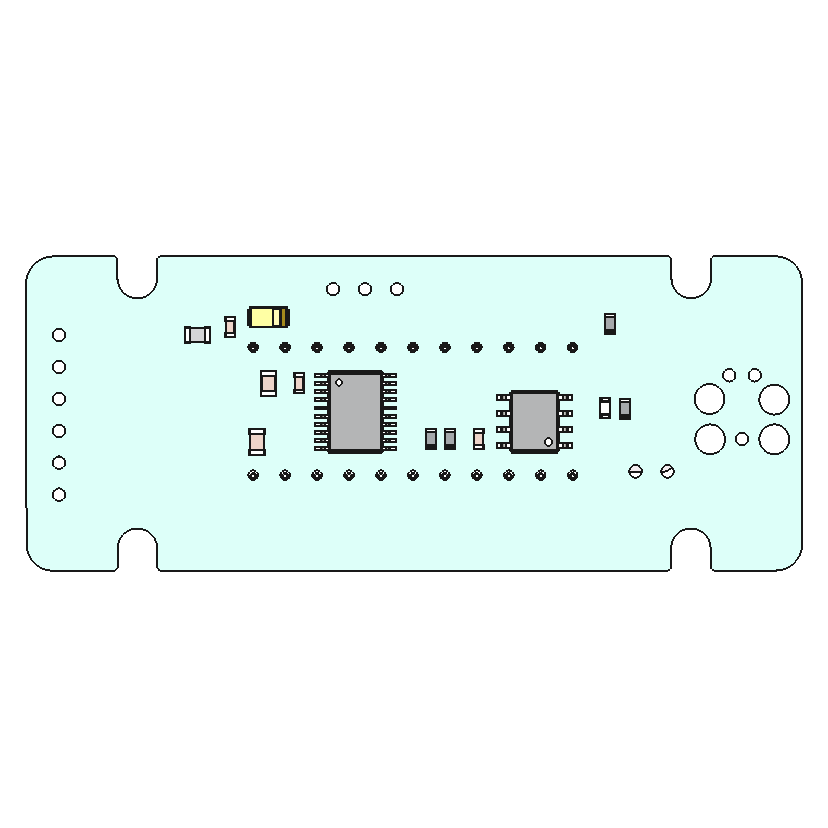

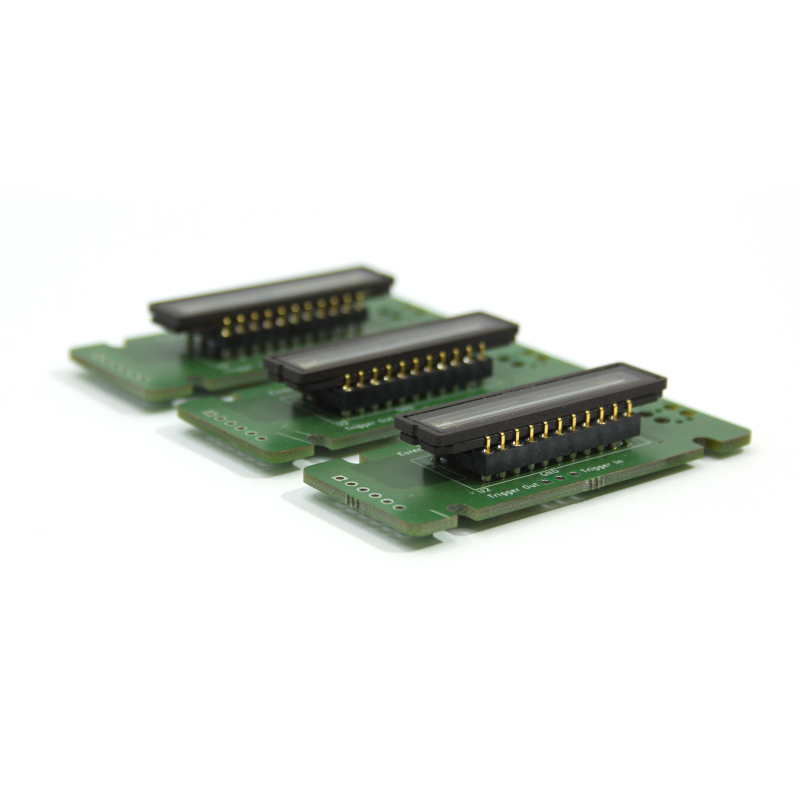

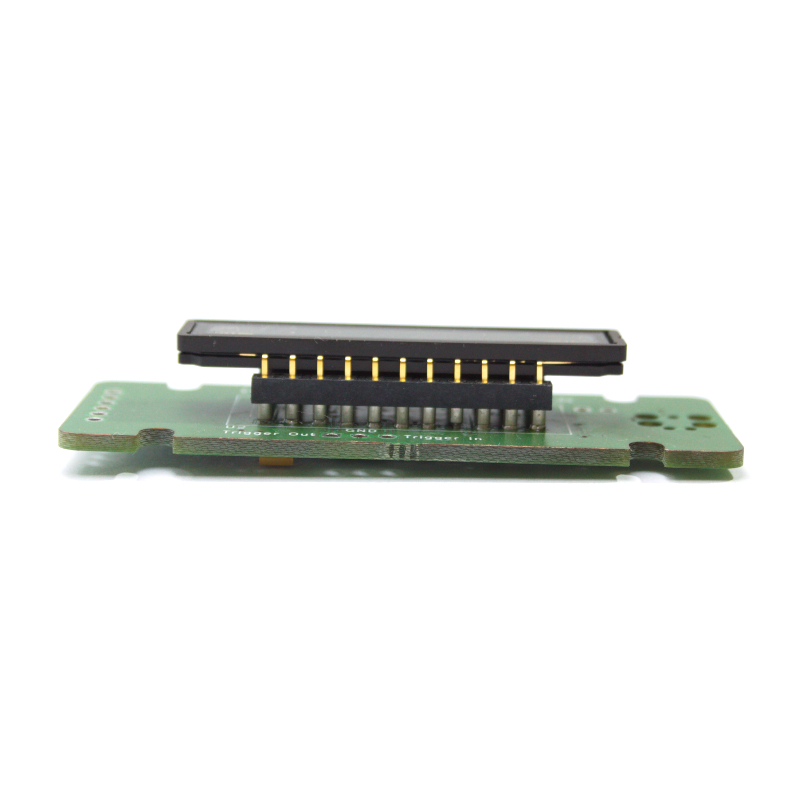

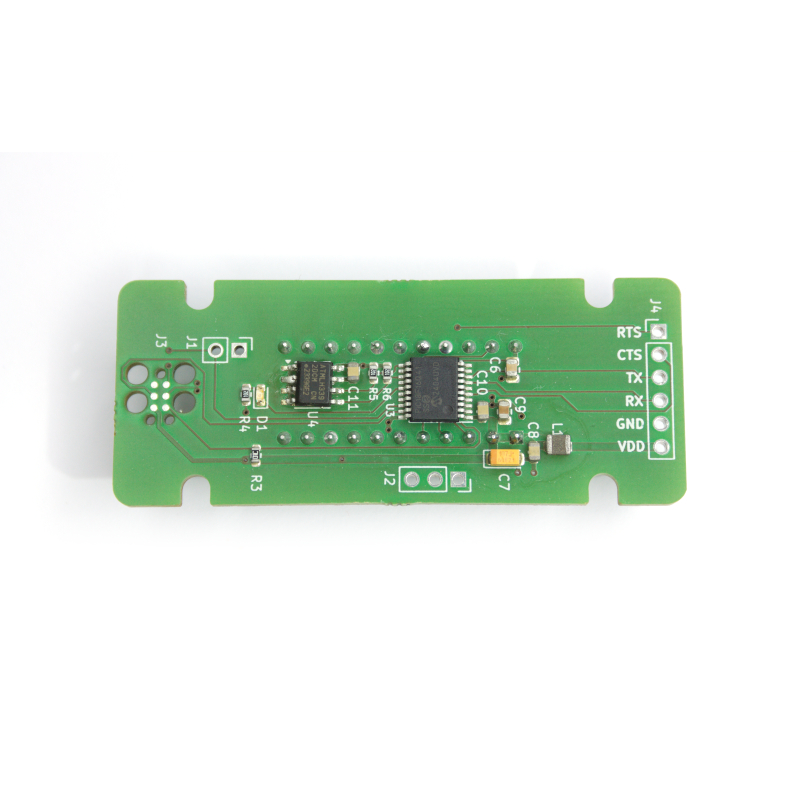

Weitere Bilder zum Produkt:
Andere Versionen des Artikels und passende Produkte
Änderungen der Spezifikationen durch den Hersteller sind ohne vorherige Ankündigung möglich. Bitte kontaktieren Sie uns bei Bedarf oder Interesse. Wir beraten Sie gerne auch bezüglich der Eignung des Produktes für eine bestimmte Anwendung und erstellen Ihnen ein individuelles Preisangebot.
Aktualisiert am: 21.11.2025
