| Beschreibung: | Zeilenkameraplatine von Eureca |
| Artikelnummer (Eureca): | 02.29.0027 |
| Herkunft: | Deutschland |
| Hersteller: | Eureca |
| EAN | 0675051081751 |
| Schnittstelle | UART |
| Sensor | TCD1304DG |
| Pixelzahl | 3648 |
| Pixelabstand | 8 µm |
| Pixelhöhe | 200 µm |
| Minimale Belichtungszeit | 20 µs |
| Versorgungsstrom | < 250 mA |
| Versorgungsspannung | 3.3 V |
| Größe (L×B×H) | 61 × 25 × 12 mm |
| Gewicht | 25 g |
| Bemerkung | UART-Version zur Evaluation; erhältlich ab Q2/2026 |

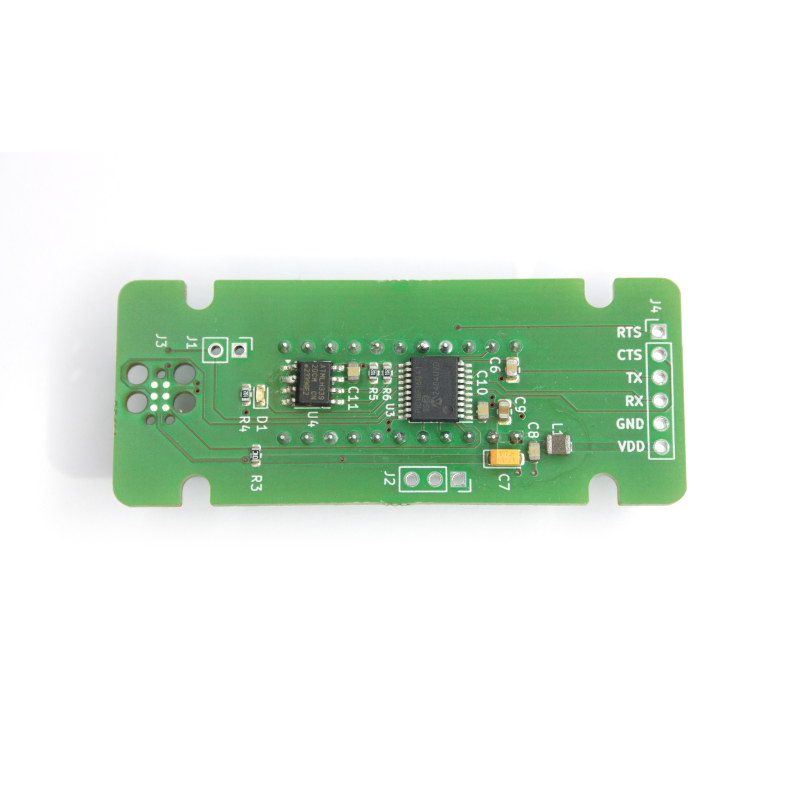

Beispielabbildung
Zeilenkameramodul mit serieller Schnittstelle in der Variante mit Sockel zur Validierung. Hier angegeben sind die Werte für den 8-Bit-Modus. Diese Kamerplatine lässt sich auch im 12-Bit-Modus betreiben.
Die EVAL-Variante unserer UART-Zeilenkamera mit serieller Schnittstelle ist voll funktionsfähig und ideal für Lehr- und Laborumgebungen, die früh mit echten Daten arbeiten wollen – mit direktem Kontakt zu den Entwickler*innen und einem reduzierten Einführungspreis.
Wir reagieren aber schnell, liefern Fixes/Workarounds, und Sie sitzen in der ersten Reihe.
Transparenz-Hinweis: Die EVAL-Variante ist aktuell noch nicht für sicherheitskritische Anwendungen vorgesehen!
Professor:innen, wissenschaftliche Mitarbeiter:innen, Doktorand:innen, engagierte Lehrer:innen & Schüler:innen und Maker, die gern als Erste Ergebnisse sehen.
| Betriebsmodus | 8-bit-Modus | 12-bit-Modus |
|---|---|---|
| Digitalisierungstiefe | 8 bit | 16 bit linksbündig |
| Ausleserauschen (typ. rms) | 300 e− | 50 e− |
| Lineare Full Well Capacity | 40 ke− | 40 ke− |
| Full Scale Capacity | 65 ke− | 65 ke− |
| Conversion Gain (typ @ 0.4 FS) | @ 8 Bit: 330±100 e−/LSB | @ 16 Bit: 1.3±0.4 e−/LSB |
| Maximale Bildrate | (Baudrate / 40000), max. 25 fps | 25 fps |
| Externer Trigger Input | ✓ | ✓ |
| Externer Trigger Latenz | 20 µs | 20 µs |
| Externer Trigger Jitter | ±10 µs | ±10 µs |
| Externer Trigger Latenz (debounced) | ✗ | ✗ |
| Isolierter externer Trigger-Eingang | ✗ | ✗ |
| Externe Belichtungszeitsteuerung | ✗ | ✗ |
| Belichtungszeitsteuerung-Latenz | ✗ | ✗ |
| Minimale externe Belichtungszeit | ✗ | ✗ |
| Maximale externe Belichtungszeit | ✗ | ✗ |
| Belichtungszeitsteuerung-Latenz (debounced) | ✗ | ✗ |
| Minimale externe Belichtungszeit (debounced) | ✗ | ✗ |
| Trigger Output | ✓ | ✓ |
| High Resolution Timestamp: Trigger | ✗ | ✗ |
| GPIO | ✗ | ✗ |
| Verbesserter Frame Buffer | ✗ | ✗ |

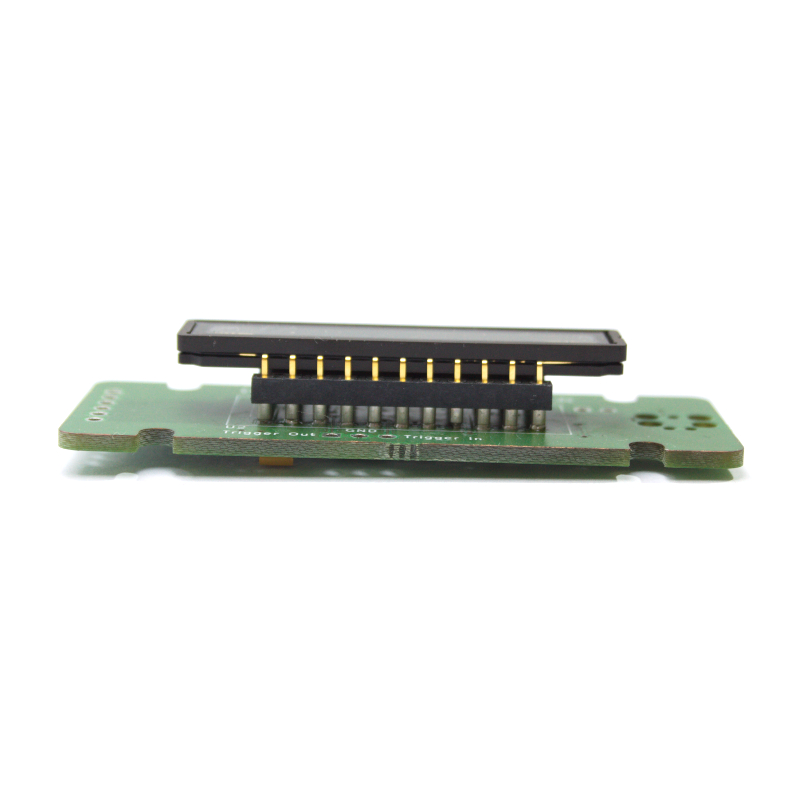

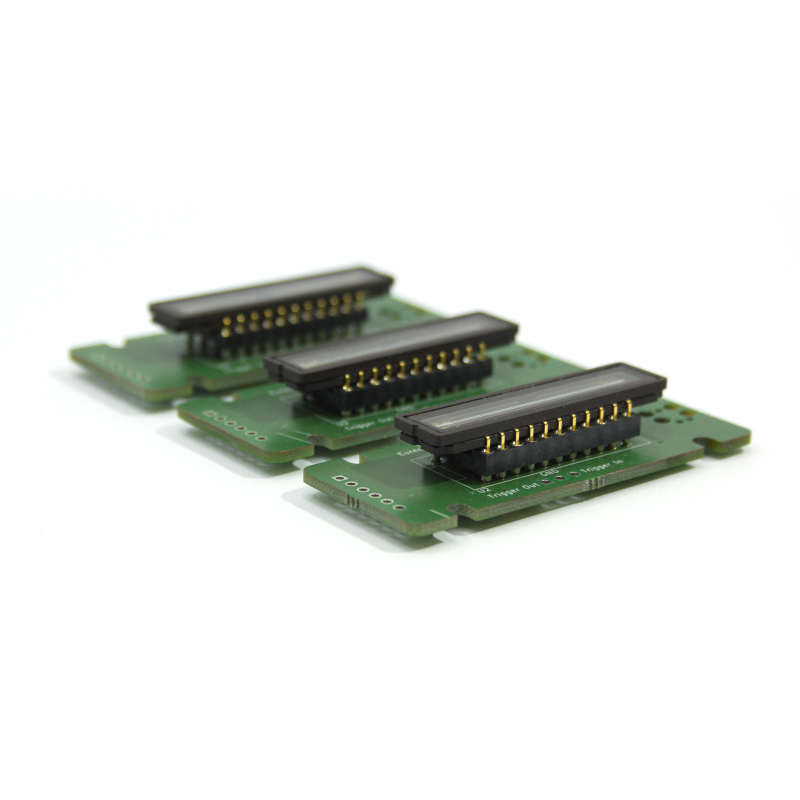

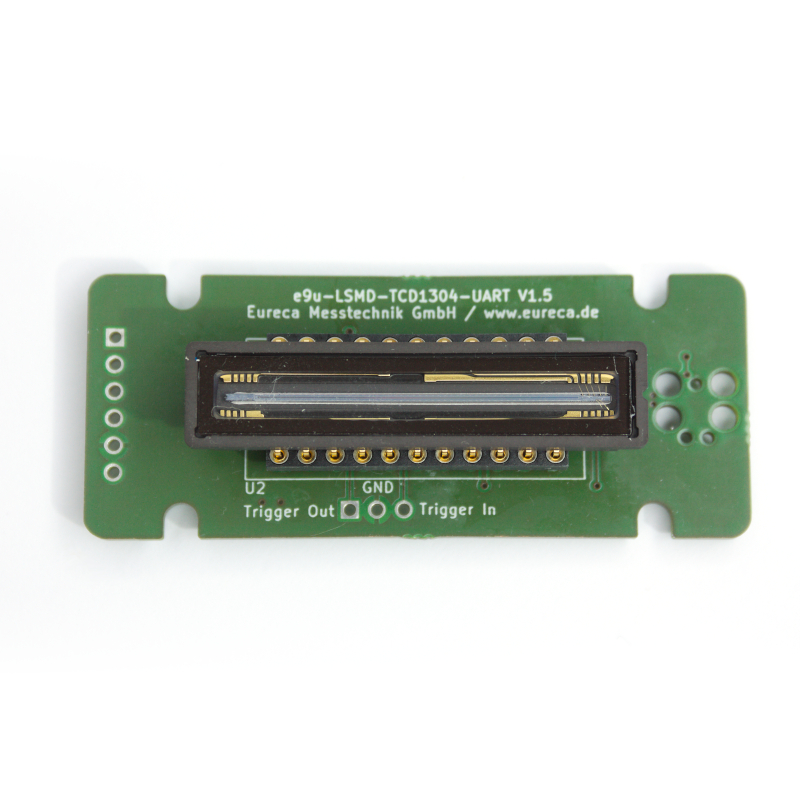

Weitere Bilder zum Produkt:
Änderungen der Spezifikationen durch den Hersteller sind ohne vorherige Ankündigung möglich. Bitte kontaktieren Sie uns bei Bedarf oder Interesse. Wir beraten Sie gerne auch bezüglich der Eignung des Produktes für eine bestimmte Anwendung und erstellen Ihnen ein individuelles Preisangebot.
