Telezentrische und bi-telezentrische Objektive von OPT

Eureca stellt hier die telezentrischen und die bi-telezentrischen Objektive von OPT Machine Vision vor.

Telezentrische Objektive
Bi-telezentrische Objektive
- Bi-telezentrische Objektivserie AS
- Bi-telezentrische Objektivserie TS

Telezentrische Objektive

Telezentrisches Zoomobjektiv

Vergrößerung 0,5–1,0fach wählbar
Anwendbar auf große Zielbereiche, geeignet für 1/1,2″-Sensor und darunter
Objekttelezentrisches Design und Telezentrizität unter 0,05 bei allen Vergrößerungen
Geringe Verzeichnung < 0,1 %

Detaillierte Spezifikationen, Dimensionszeichnungen, eine Modellübersicht und weitere Informationen sowie eine Auswahlhilfe bietet dieses Datenblatt.

Bezeichnung	Blenden- bereich	Arbeits- abstand [mm]	Verzeich- nung @546nm [% max.]	Mount
OPT-CZT0510X	8–22	108±3%	<0.05%	C

Stand der Tabelle: 19.08.2019

Telezentrische Objektivserie MH

Hochauflösend, geeignet für Industriekameras bis 2MP und Sensorgrößen bis 2/3"
Mit eingebauter koaxialer Beleuchtung erhalten Sie gleichmäßig ausgeleuchtete Bilder
Telezentrisches Design

Detaillierte Spezifikationen, Dimensionszeichnungen, eine Modellübersicht und weitere Informationen sowie eine Auswahlhilfe bietet dieses Datenblatt.

Bezeichnung	Vergrö- ßerung	Blende	Arbeits- abstand [mm]	Sensor- größe [mm]	Verzeich- nung [% max.]	Tiefen- schärfe [mm]	Mount
OPT-MH05-65A	0.5	16.5	65±2	11	0.01	5.45	C
OPT-MH08-65A	0.8	10	65±2	11	0.09	1.29	C
OPT-MH10-65A	1	11.1	65±2	11	0.04	0.92	C
OPT-MH15-65C	1.5	11.9	65±2	11	0.099	0.44	C
OPT-MH20-65C	2	14.4	65±2	11	0.039	0.30	C
OPT-MH30-65C	3	15.7	65±2	11	0.038	0.14	C
OPT-MH40-65C	4	17.7	65±2	11	0.064	0.09	C
OPT-MH60-65A	6	26.8	65±2	11	0.03	0.06	C
OPT-MH05-110A	0.5	9.6	110±3	11	0.095	3.17	C
OPT-MH08-110A	0.8	10	110±3	8	0.01	1.29	C
OPT-MH10-110A	1	11	110±3	11	0.03	0.91	C
OPT-MH15-110AB	1.5	11.8	110±3	11	0.023	0.43	C
OPT-MH15-110CB	1.5	11.8	110±3	11	0.023	0.43	C
OPT-MH20-110AB	2	11.6	110±3	11	0.036	0.24	C
OPT-MH20-110CB	2	11.6	110±3	11	0.036	0.24	C
OPT-MH30-110C	3	18.3	110±3	11	0.037	0.17	C
OPT-MH40-110C	4	22.1	110±3	11	0.058	0.11	C
OPT-MH60-110A	6	33.2	110±3	11	0.03	0.08	C
OPT-MH07-145A	0.7	14.6	145±4	7	0.42	2.46	C
OPT-MH10-200A	1	14.3	200±6	11	0.07	1.18	C

Stand der Tabelle: 04.05.2021

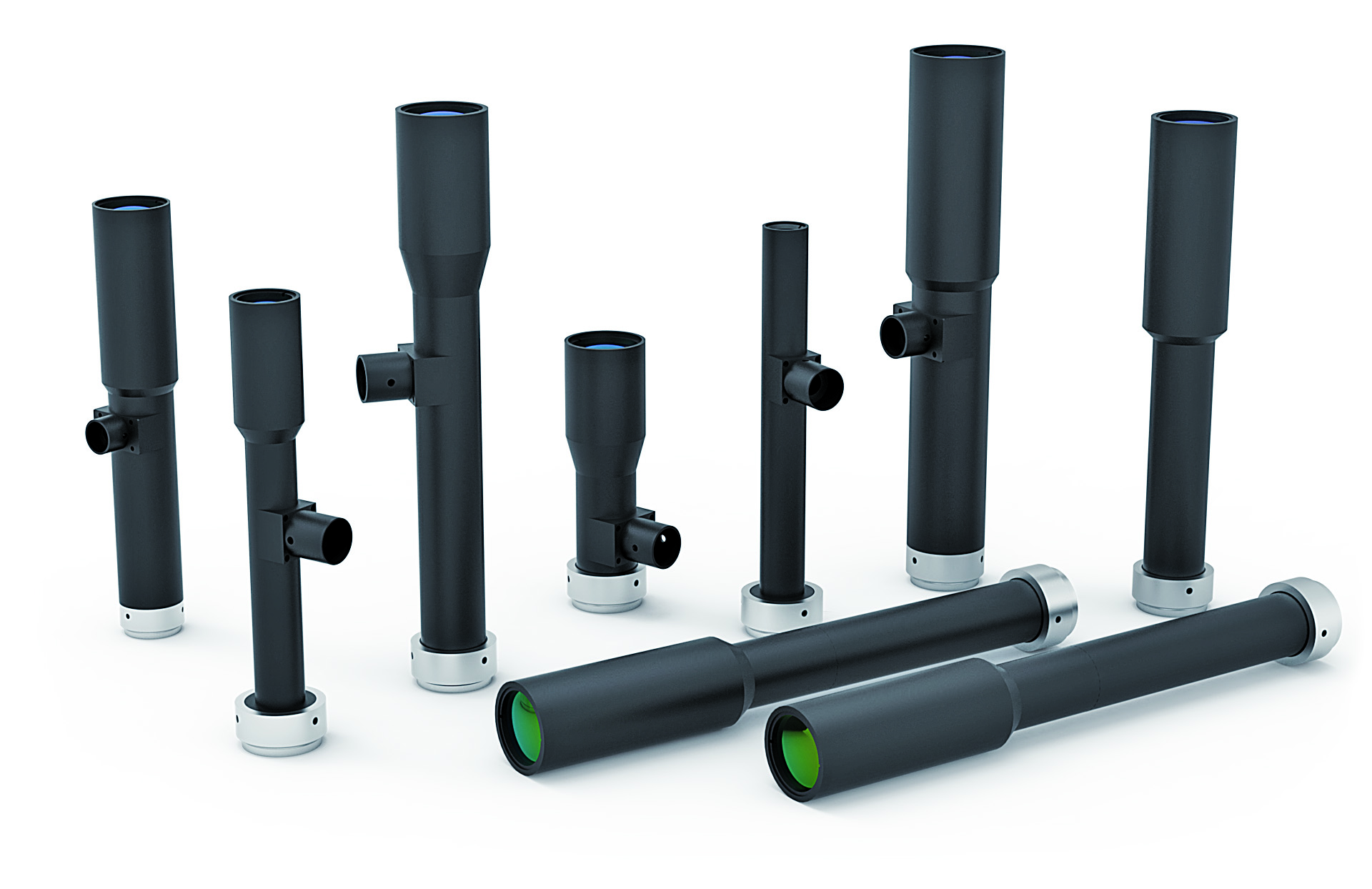

Telezentrische Objektivserie ML für großen Arbeitsabstand

Arbeitsabstand von 150 mm bis 650 mm
geeignet für Kameras bis 2MP
Telezentrisches Design

Detaillierte Spezifikationen, Dimensionszeichnungen, eine Modellübersicht und weitere Informationen sowie eine Auswahlhilfe bietet dieses Datenblatt.

Bezeichnung	Vergrö- ßerung	Blende	Arbeits- abstand [mm]	Sensor- größe [mm]	Verzeich- nung [% max.]	Tiefen- schärfe [mm]	Mount
OPT-ML10-150A	1	21	150±4	8	0.18	1.73	C
OPT-ML05-200A	0.5	18.8	200±6	8	0.36	6.2	C
OPT-ML20-200C	2	41.6	200±6	6	0.055	0.86	C
OPT-ML022-250A	0.22	16	250±7	7.2	0.5	27.27	C
OPT-ML05-250A	0.5	22.7	250±7	8	0.22	7.49	C
OPT-ML20-250C	2	27.8	250±7	9	0.2	0.57	C
OPT-ML08-300A	0.8	20	300±9	8	0.035	2.58	C
OPT-ML10-300A	1	21	300±9	8	0.1	1.73	C
OPT-ML20-300C	2	33	300±9	8	0.17	0.68	C
OPT-ML10-420C	1	27	420±12	6	0.2	2.23	C
OPT-ML05-510A	0.5	25	510±15	8	0.27	8.25	C
OPT-ML05-650A	0.5	25	650±20	6	0.055	8.25	C

Stand der Tabelle: 01.09.2021

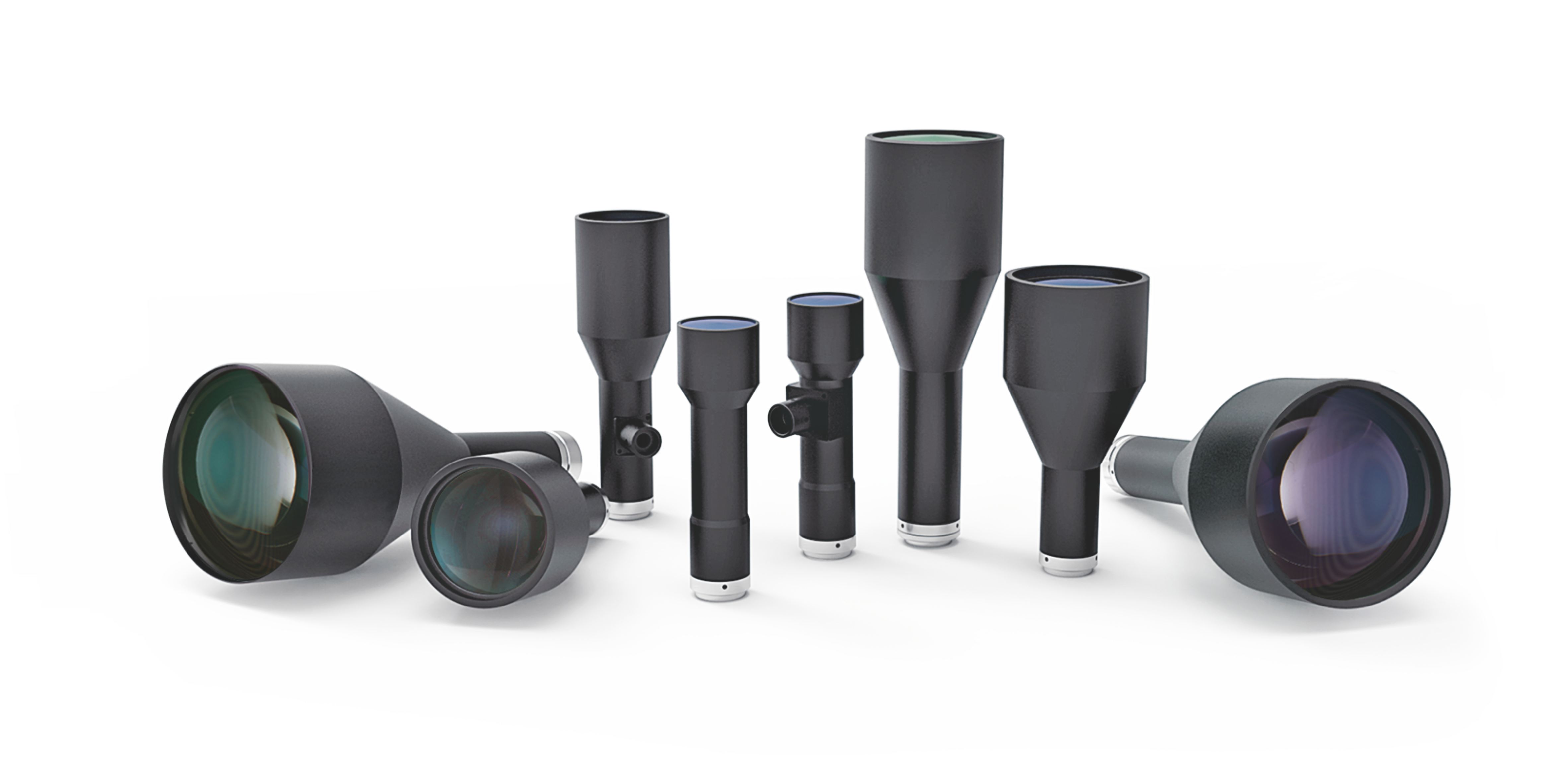

Telezentrische Objektivserie KS mit großem Blickfeld

Geringe Vergrößerung bei großem Sichtfeld
Hohe Auflösung, geringe Verzeichnung, Sensorgrößen bis 1,1"
Großer Arbeitsabstand (gut für leichte Installation)
Telezentrisches Design

Detaillierte Spezifikationen, Dimensionszeichnungen, eine Modellübersicht und weitere Informationen sowie eine Auswahlhilfe bietet dieses Datenblatt.

Bezeichnung	Vergrö- ßerung	Blende	Arbeits- abstand [mm]	Sensor- größe [mm]	Verzeich- nung [% max.]	Tiefen- schärfe [mm]	Mount
OPT-KS10-110-111	1.0	7	110±2	18	0.13	0.58	C
OPT-KS10-110C-111	1.0	7	110±2	18	0.13	0.58	C
OPT-KS15-110-111	1.5	10	110±2	18	0.1	0.37	C
OPT-KS15-110C-111	1.5	10	110±2	18	0.1	0.37	C
OPT-KS20-110-111	2.0	13.5	110±2	18	0.1	0.28	C
OPT-KS20-110C-111	2.0	13.5	110±2	18	0.1	0.28	C
OPT-KS30-110-111	3.0	20.1	110±2	18	0.1	0.18	C
OPT-KS30-110C-111	3.0	20.1	110±2	18	0.1	0.18	C
OPT-KS03-180-118	0.3	8	180±2	9	0.1	7.33	C
OPT-KS03-180-230	0.3	10	180±2	11	0.1	9.17	C
OPT-KS014-190-125	0.14	8	190±2	7.2	0.2	33.67	C
OPT-KS022-200-230	0.22	10	200±3	11	0.1	17.05	C
OPT-KS0345-220-110	0.345	8	220±3	16	0.1	5.55	C
OPT-KS05-220-110	0.5	8	220±3	16	0.1	2.64	C
OPT-KS022-220-111	0.22	8	220±3	18	0.1	13.64	C

Stand der Tabelle: 01.09.2021

Bi-telezentrische Objektive

Bi-telezentrische Objektivserie AS

Ausgestattet mit einer variablen Iris, um Schärfentiefe (DOF) und Auflösung anzupassen (Festblenden für OPT-AS05-65A, OPT-AS05-65C und OPT-AS04-96A)
Für hochgenaue Vermessungen entwickelt
Hohe Bildauflösung
Sensorgrößen bis 2/3"
Bi-telezentrisches Design
Benutzerdefinierte Versionen verfügbar

Detaillierte Spezifikationen, Dimensionszeichnungen, eine Modellübersicht und weitere Informationen sowie eine Auswahlhilfe bietet dieses Datenblatt.

Bezeichnung	Vergrö- ßerung	Blende	Arbeits- abstand [mm]	Sensor- größe [mm]	Verzeich- nung [% max.]	Tiefen- schärfe [mm]	Mount
OPT-AS05-65A	0.500	5	65	11	0.1	1.65	C
OPT-AS05-65C	0.500	5	65	11	0.1	1.65	C
OPT-AS04-96A	0.400	10.7	96	11	0.1	5.52	C
OPT-AS04-96A-IR	0.400	5	96	11	0.1	2.58	C
OPT-AS03-110A	0.300	3.75	110	11	0.1	3.44	C
OPT-AS03-110C	0.300	3.75	110	11	0.1	3.44	C
OPT-AS0166-166A	0.166	3.3	166	11	0.1	9.88	C

Stand der Tabelle: 19.08.2019

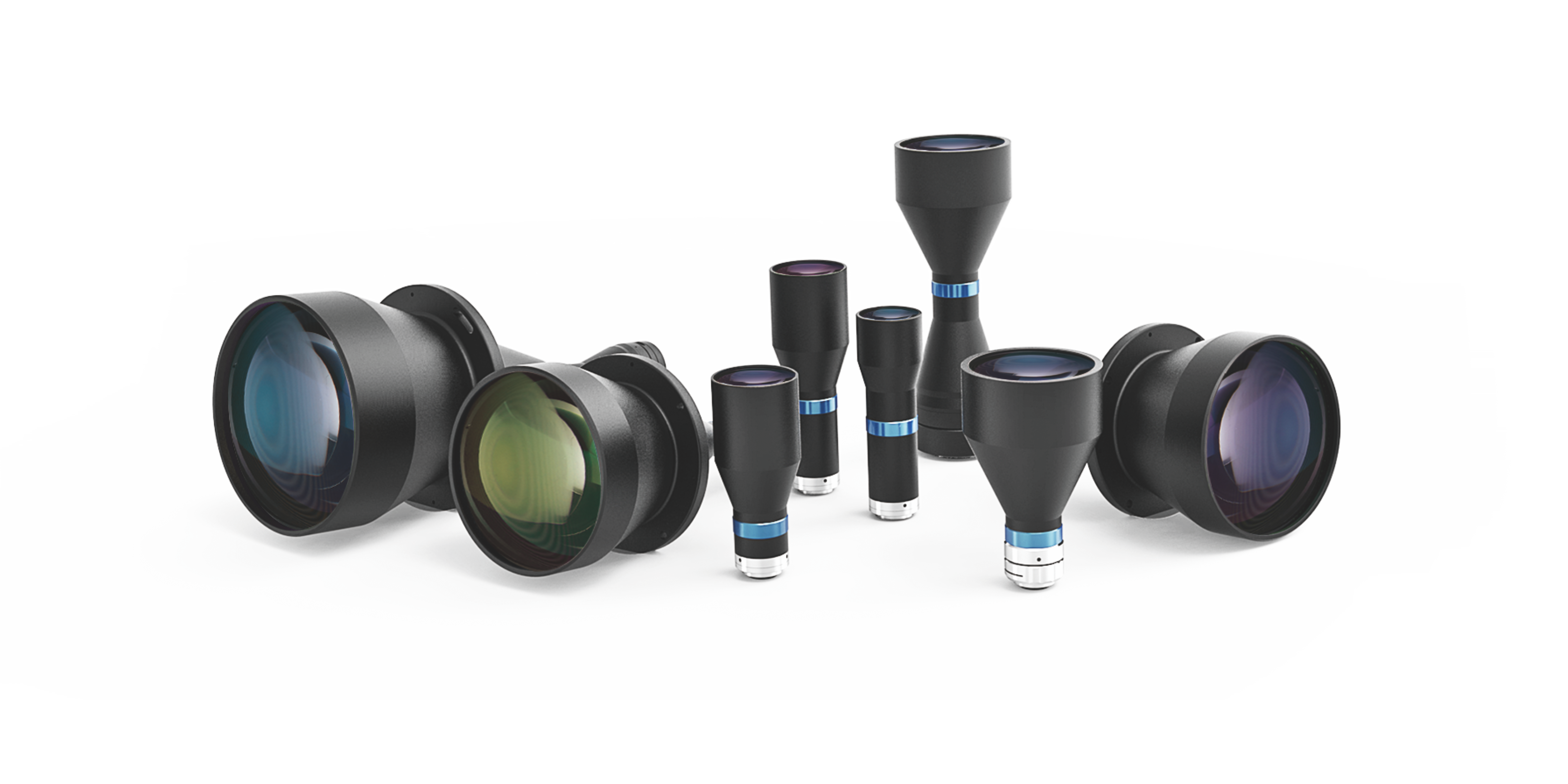

Bi-telezentrische Objektivserie TS

Bis zu 240 mm Bildfelddurchmesser
Sensorgrößen 1/2,5"–1" bei C-Mount-Kameras und 4/3"–59 mm bei F/M-Mount-Kameras
Hohe Auflösung
Bi-telezentrisches Design, hohe Telezentrizität
Große Apertur, geringe Verzeichnung und große Schärfentiefe (DOF)
42 Standardmodelle, über 100 Sonderanfertigungen

Detaillierte Spezifikationen, Dimensionszeichnungen, eine Modellübersicht und weitere Informationen sowie eine Auswahlhilfe bietet dieses Datenblatt.

Bezeichnung	Vergrö- ßerung	Blende	Arbeits- abstand [mm]	Sensor- größe [mm]	Verzeich- nung [% max.]	Tiefen- schärfe [mm]	Mount
OPT-TS0277-73	0.277	4.2	73	7.2	0.1	4.52	C
OPT-TS0346-73	0.346	4.6	73	9	0.1	3.17	C
OPT-TS0438-73	0.438	6.0	73	11.4	0.1	2.58	C
OPT-TS0638-73	0.638	8.7	73	16.6	0.1	1.76	C
OPT-TS0250-110	0.250	4.6	110	9	0.1	6.07	C
OPT-TS0317-110	0.317	5.4	110	11.4	0.1	4.43	C
OPT-TS0460-110	0.460	7.8	110	16.6	0.1	3.04	C
OPT-TS0188-138S-AL	0.188	5.3	138	9	0.1	12.37	C
OPT-TS0238-138S-AL	0.238	6.7	138	11.4	0.1	9.76	C
OPT-TS0346-138S-AL	0.346	9.8	138	16.6	0.1	6.75	C
OPT-TS0113-189-AL	0.113	4.2	189	7.2	0.1	27.14	C
OPT-TS0140-189-AL	0.140	5.3	189	9	0.1	22.31	C
OPT-TS0178-189-AL	0.178	5.4	189	11.4	0.1	14.06	C
OPT-TS0258-189-AL	0.258	9.8	189	16.6	0.1	12.15	C
OPT-TS0090-228-AL	0.090	4.2	228	7.2	0.1	42.78	C
OPT-TS0113-228-AL	0.113	5.3	228	9	0.1	34.24	C
OPT-TS0142-228-AL	0.142	5.4	228	11.4	0.1	22.09	C
OPT-TS0206-228-AL	0.206	9.8	228	16.6	0.1	19.05	C
OPT-TS0072-258-AL	0.072	4.2	258	7.2	0.1	66.84	C
OPT-TS0090-258-AL	0.090	4.6	258	9	0.1	46.85	C
OPT-TS0114-258-AL	0.114	5.4	258	11.4	0.1	34.28	C
OPT-TS0166-258-AL	0.166	6.5	258	16.6	0.1	19.46	C
OPT-TS0060-280-AL	0.060	4.2	280	7.2	0.1	96.25	C
OPT-TS0095-280-AL	0.095	4.9	280	11.4	0.1	44.79	C
OPT-TS0138-280-AL	0.138	6.5	280	16.6	0.1	28.16	C
OPT-TS0048-300-AL	0.048	4.2	300	7.2	0.1	150.39	C
OPT-TS0060-300-AL	0.060	4.6	300	9	0.1	105.42	C
OPT-TS0076-300-AL	0.076	4.9	300	11.4	0.1	69.99	C
OPT-TS0110-300-AL	0.110	6.5	300	16.6	0.1	44.32	C
OPT-TS0060-330-AL	0.060	4.9	330	11.4	0.1	112.29	C
OPT-TS0087-330-AL	0.087	6.5	330	16.6	0.1	70.85	C
OPT-TS0048-410-AL	0.048	4.9	410	11.4	0.1	179.17	C
OPT-TS0688-189-AL	0.688	25.9	189	44	0.1	4.51	F
OPT-TS0550-228-AL	0.550	25.9	228	44	0.1	7.06	F
OPT-TS0440-258-AL	0.440	17.2	258	44	0.1	7.33	F
OPT-TS0367-280-AL	0.367	14.8	280	44	0.1	9.07	F
OPT-TS0293-300-AL	0.293	14.8	300	44	0.1	14.22	F
OPT-TS0230-330-AL	0.230	10.3	330	44	0.1	16.06	F
OPT-TS0183-410-AL	0.183	10.3	410	44	0.1	25.37	F

Stand der Tabelle: 14.06.2021
