Kontinuierlich variable Kantenfilter (LV Edge Filters)

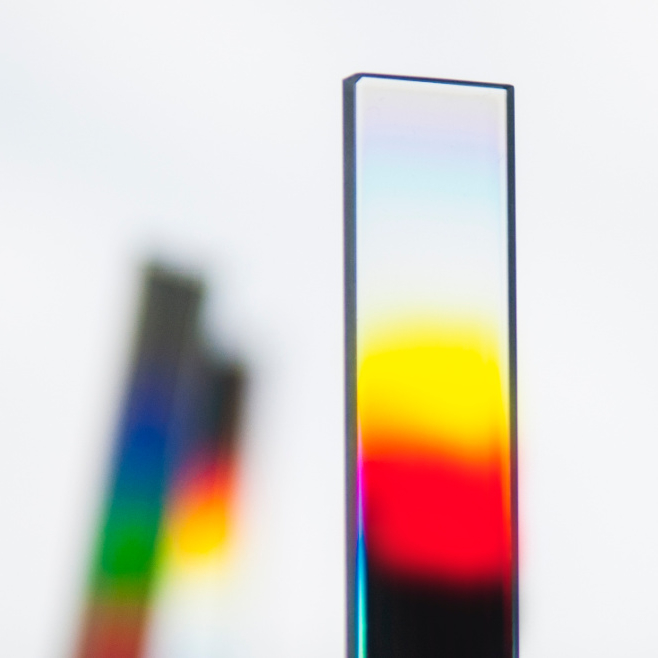

Lineare variable Kantenfilter sind Interferenzfilter, bei denen die Kante (Cut-on/Cut-off) nicht fest ist, sondern entlang einer Filterachse kontinuierlich wandert. Sie wählen die gewünschte Kantenwellenlänge, indem Sie den Filter im Strahl seitlich positionieren (z. B. über eine Linearschiene/Skala). Damit ersetzt ein einziger Filter in vielen Aufbauten eine ganze Reihe fester Longpass- oder Shortpass-Filter.

Das Prinzip

• Long Wave Pass (LWP): oberhalb der Kante hohe Transmission, darunter Sperrung.
• Short Wave Pass (SWP): unterhalb der Kante hohe Transmission, darüber Sperrung.
• »Variabel« heißt: die Kante (z. B. bei 50 % Transmission) nimmt entlang der Filterlänge zu – Sie »stimmen« über die Position ab.

Praxis-Hinweis: Der Begriff »linear« ist historisch: die Position-zu-Wellenlänge-Kennlinie ist oft monoton, aber nicht perfekt linear (häufig leicht S-förmig) und kann je nach Design auch bewusst nichtlinear sein.

Typische Anwendungen

1. Abstimmbare Bandpässe (Tunable Bandpass): Kombinieren Sie einen variablen LWP + einen variablen SWP, entsteht ein bandpassartiges Fenster, dessen Mittenwellenlänge und Bandbreite sich durch die relative Position beider Filter einstellen lassen.
2. Fluoreszenz-Aufbauten / EPI-Fluoreszenz: Variable Kantenfilter werden häufig zusammen mit einem variablen dichroitischen Strahlteiler eingesetzt, um flexibel zwischen Farbstoffen/LED-Anregungen zu wechseln.
3. Ordnungsfilter in Mini-Spektrometern: Als »Order Sorting Filter« kann ein variabler Longpass besonders elegant sein, weil die Kante gemeinsam mit der Dispersion entlang des Detektors »mitläuft« und damit Übergangs-/»Undefined«-Bereiche reduziert.

Worauf kommt es bei der Auslegung an?

Für eine schnelle, treffsichere Auswahl sind diese Angaben entscheidend:

• Wellenlängenbereich (min/max Kante bzw. Tuning-Range)
• Einfallswinkel (AOI) und Polarisationsanforderungen (bei Edge-Filtern typ. nahe 0°, bei Dichroics oft 45°)
• Strahldurchmesser / Spotgröße (beeinflusst in Setups mit zwei Kantenfiltern u. a. die effektive Bandbreite; in Daten/Beispielen wird teils mit sehr kleinen Spots gearbeitet)
• Substrat/Abmessungen/Dicke, mechanische Randbedingungen, Umwelt (Laserleistung, Autofluoreszenz)
• Blocking-Anforderung (OD): Standard-Blocking wird häufig angegeben (z. B. OD3 über den relevanten Reflexionsbereich; bei Bedarf höher durch zusätzliche Filter in Serie).

Standardtypen

Die folgenden Varianten sind typische, »griffige« Einstiegstypen unseres Partners Delta Optical Thin Film. Weitere Bereiche/Geometrien sind möglich.

Kontinuierlich variable Kurzpassfilter

Kontinuierlich variable Langpassfilter

Details und spezifische Informationen zu den einzelnen Varianten (darunter auch die in den obigen Tabellen verlinkten Datenblätter) finden Sie auf dieser Herstellerseite.

Erweiterungen & Kombinationen

• Mehr Blocking / »Deep Blocking«: Für anspruchsvolle Fluoreszenz-Messungen oder Streulicht-Unterdrückung lässt sich die Sperrung durch geeignete Blocking-Filter in Serie erhöhen.
• Komplette EPI-Filtersets: Kombinationen aus variablem Dichroic + variablen Kantenfiltern sind als abgestimmte Sets verfügbar (inkl. hoher OD-Werte für Out-of-Band-Blocking in Set-Beispielen).

Interessiert? Lassen Sie sich beraten!

Schicken Sie uns kurz Ihre Eckdaten (Wellenlängenbereich, AOI, Strahldurchmesser, gewünschte OD-Sperrung, Abmessungen). Unser Expertenteam hilft Ihnen gerne dabei, die optimale Konfiguration für Ihre spezifische Anwendung zu finden.
