Was sind »kontinuierlich variable Filter«?

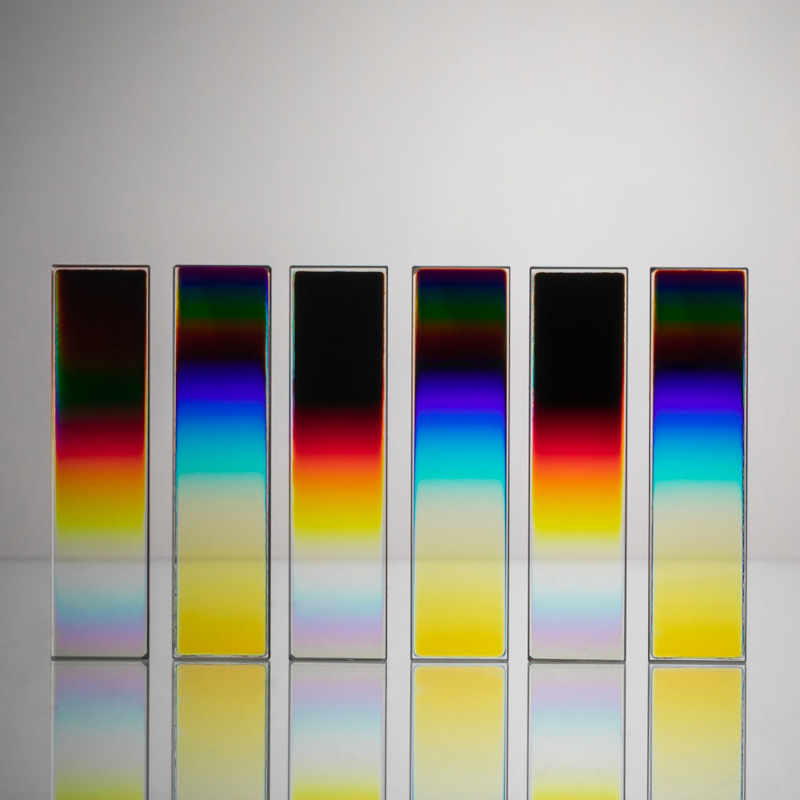

Ein kontinuierlich variabler Filter (CVF) – auch als linear variabler Filter bekannt – ist ein keilförmiger Interferenzfilter, dessen spektrale Eigenschaften entlang einer Dimension kontinuierlich variieren. Sie bestimmen die gewünschte Wellenlänge, indem Sie den Filter verschieben (und je nach Optik auch rotieren), statt den Filter zu tauschen. Delta Optical Thin Film ist Spezialist auf diesem Gebiet.

In vielen Geräten kann ein einzelner CVF viele Festfilter oder sogar einen gitterbasierten Monochromator ersetzen – bei kompakter, robuster Mechanik.

Warum ist das spannend?

• Weniger Teile, mehr Flexibilität: »Wellenlänge per Position« statt »Wellenlänge per Filterwechsel«.
• Spektroskopie & Fluoreszenz: CVFs werden u. a. in der Spektroskopie eingesetzt und können in Fluoreszenz-Microplate-Readern als abstimmbarer Filter-Monochromator dienen.
• Order Sorting: Besonders elegant für Diodenzeilen-Spektrometer, weil variable Kantenverläufe Übergänge entschärfen können.

Die Subtypen in aller Kürze

Kontinuierlich variable Bandpassfilter (Linear Variable Bandpass Filters)

Ein Bandpass, dessen Mittenwellenlänge entlang des Filters wandert. Ideal, wenn man direkt ein definierteres Transmissionsfenster braucht (z. B. 400 – 700 nm in mehreren Ausführungen).

Lineare variable Kantenfilter (Linear Variable Edge Filters: LWP/SWP)

Variable Longpass/Shortpass-Kanten; besonders universell, weil man aus LWP + SWP ein abstimmbares Bandpass-Fenster bauen kann. Mehr dazu hier.

Kontinuierlich variable dichroitische Strahlteiler (Linear/Exponentially Variable Beamsplitters)

Dichroits, meist für AOI ≠ 0° (typisch 45°) ausgelegt. Es gibt Varianten mit nahezu linearer oder exponentieller Kantenvariation (LV/EV-Dichroics).

Variable Filtersets (Tunable Sets, z. B. für EPI-Fluoreszenz)

Kombinationen aus CVLWP + CVSWP (tunable bandpass) und optional variablem Dichroic; Beispiel-Sets zeigen definierte Tuning-Ranges und Out-of-Band-Blocking-Niveaus (OD-Angaben).

Kontinuierlich variable Ordnungsfilter (Order Sorting Filters / CVOSF)

Speziell, um bei Spektrometern mit Beugungsgitter höhere Ordnungen zu unterdrücken – mit kontinuierlich mitlaufender Cut-on-Kante, wodurch weniger »undefinierte« Spektralbereiche entstehen können.

»Linear« – wirklich linear?

Nicht zwingend. Die Kennlinie »Position ➙ Wellenlänge« ist typischerweise monoton, aber kann S-förmig sein; außerdem können Linien gleicher Wellenlänge über die Filterfläche leicht gekrümmt sein (»Ringsegmente«), was man bei der Strahlführung berücksichtigt.
