Die Eureca bietet eine Reihe sehr hochwertiger Interferenzfilter, die über eine sehr hohe Transmission verfügen. Hiermit unterscheiden sich diese Filter deutlich von den Standardfiltern, wie Sie zum Beispiel von vielen anderen Firmen als Katalogware angeboten werden.
Interferenzfilter nutzen dielektrische Schichten, die auf geeigneten Substraten aufgebracht werden, um durch konstruktive bzw. destruktive Interferenz das durchgelassene Wellenlängenspektrum einzuengen. Die Einsatzgebiete sind sehr vielfältig und reichen von der Analytik über die industrielle Qualitätskontrolle bis zum wissenschaftlichen Einsatz. Alle nachfolgend aufgeführten Interferenzfilter verfügen über eine Blockung im Röntgenbereich von mindestens 10–5.
Lieferbar sind die Filter in verschiedenen Standardgrößen. Die angegebenen Maße sind die mechanischen Außenmaße, der Bereich der freien Apertur beträgt etwa 3–4mm weniger. Andere kundenspezifische Maße sowie das Fassen der Filter sind möglich.
Sollten Sie in den folgenden Tabellen keinen geeigneten Filter finden, so können wir die Möglichkeit prüfen für Ihre Anwendung einen kundenspezifischen Filter zu liefern. Bitte kontaktieren Sie uns!
Die genauen Spektren der Filter senden wir Ihnen ebenfalls auf Anfrage gerne zu.

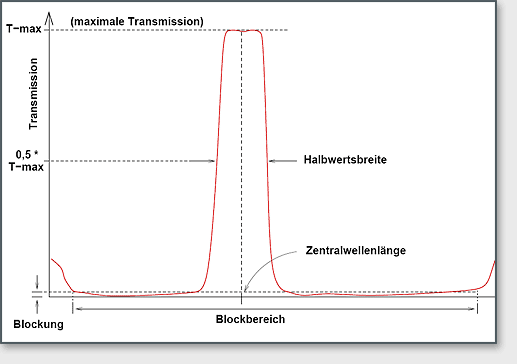

Die Grafik verdeutlicht die wichtigsten Kenngrößen von Interferenz-Bandpassfiltern. Der Spektralbereich, in dem ein Bandpassfilter Licht transmittiert, wird durch die Zentralwellenlänge und die Halbwertsbreite beschrieben. Die Halbwertsbreite definiert sich als der Wellenlängenbereich, in dem die Transmission einen Wert von mehr als 50 % des maximalen Wertes T-max aufweist.
Außerhalb des Transmissionsbereiches blockt der Filter Licht eines bestimmten Wellenlängenbereichs (Blockbereich). Die Güte dieser Blockung wird in den Angeboten der Filter genauer spezifiziert.
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-214-11/15-13 | 13 mm Ø | 15 | – | 11±2 | 214±2 | – |
IF-214-11/15-25 | 25 mm Ø | 15 | – | 11±2 | 214±2 | – |
IF-254-12/20-13 | 13 mm Ø | 15–20 | – | 12±2 | 253,7±3 | Hg |
IF-254-12/20-25 | 25 mm Ø | 15–20 | – | 12±2 | 253.7±3 | Hg |
IF-254-30/20-13 | 13 mm Ø | 15–20 | – | 30±8 | 253.7±8 | Hg |
IF-254-30/20-25 | 25 mm Ø | 15–20 | – | 30±8 | 253.7±8 | Hg |
IF-254-7/40-13 | 13 mm Ø | 15–40 | 3 | 7±2 | 254±2 | – |
IF-254-7/40-25 | 25 mm Ø | 15–40 | 3 | 7±2 | 254±2 | – |
IF-254-7/40-50 | 50 mm Ø | 15–40 | 3 | 7±2 | 254±2 | – |
IF-254-7/40-50x50 | 50 × 50 mm | 15–40 | 3 | 7±2 | 254±2 | – |
IF-255-21/20-13 | 13 mm Ø | 20 | – | 21±3 | 255±3.5 | – |
IF-255-21/20-25 | 25 mm Ø | 20 | – | 21±3 | 255±3.5 | – |
IF-260-7/40-13 | 13 mm Ø | 15–40 | 3 | 7±2 | 260±2 | – |
IF-260-7/40-25 | 25 mm Ø | 15–40 | 3 | 7±2 | 260±2 | – |
IF-260-7/40-50 | 50 mm Ø | 15–40 | 3 | 7±2 | 260±2 | – |
IF-260-7/40-50x50 | 50 × 50 mm | 15–40 | 3 | 7±2 | 260±2 | – |
IF-260-10/20-13 | 13 mm Ø | 15–20 | – | 10±2 | 260±3 | Mn, Lu |
IF-260-10/20-25 | 25 mm Ø | 15–20 | – | 10±2 | 260±3 | Mn, Lu |
IF-265-8/40-13 | 13 mm Ø | 15–40 | 3 | 8±2 | 265±2 | – |
IF-265-8/40-25 | 25 mm Ø | 15–40 | 3 | 8±2 | 265±2 | – |
IF-265-8/40-50 | 50 mm Ø | 15–40 | 3 | 8±2 | 265±2 | – |
IF-265-8/40-50x50 | 50 × 50 mm | 15–40 | 3 | 8±2 | 265±2 | – |
IF-265-20/20-13 | 13 mm Ø | 15–20 | – | 20±3 | 265±3 | Hg, Ge |
IF-265-20/20-25 | 25 mm Ø | 15–20 | – | 20±3 | 265±3 | Hg, Ge |
IF-270-8/40-13 | 13 mm Ø | 15–40 | 3 | 8±2 | 270±2 | – |
IF-270-8/40-25 | 25 mm Ø | 15–40 | 3 | 8±2 | 270±2 | – |
IF-270-8/40-50 | 50 mm Ø | 15–40 | 3 | 8±2 | 270±2 | – |
IF-270-8/40-50x50 | 50 × 50 mm | 15–40 | 3 | 8±2 | 270±2 | – |
IF-270-10/20-13 | 13 mm Ø | 15–20 | – | 10±2 | 270±3 | – |
IF-270-10/20-25 | 25 mm Ø | 15–20 | – | 10±2 | 270±3 | – |
IF-275-8/40-13 | 13 mm Ø | 15–40 | – | 8±2 | 275±2 | – |
IF-275-8/40-25 | 25 mm Ø | 15–40 | – | 8±2 | 275±2 | – |
IF-275-8/40-50 | 50 mm Ø | 15–40 | – | 8±2 | 275±2 | – |
IF-275-8/40-50x50 | 50 × 50 mm | 15–40 | – | 8±2 | 275±2 | – |
IF-280-9/40-13 | 13 mm Ø | 15–40 | 3 | 9±2 | 280±2 | – |
IF-280-9/40-25 | 25 mm Ø | 15–40 | 3 | 9±2 | 280±2 | – |
IF-280-9/40-50 | 50 mm Ø | 15–40 | 3 | 9±2 | 280±2 | – |
IF-280-9/40-50x50 | 50 × 50 mm | 15–40 | 3 | 9±2 | 280±2 | – |
IF-280-30/20-13 | 13 mm Ø | 15–20 | – | 30±5 | 280±5 | Hg, Zn |
IF-280-30/20-25 | 25 mm Ø | 15–20 | – | 30±5 | 280±5 | Hg, Zn |
IF-285-9/40-13 | 13 mm Ø | 15–40 | 3 | 9±2 | 285±2 | – |
IF-285-9/40-25 | 25 mm Ø | 15–40 | 3 | 9±2 | 285±2 | – |
IF-285-9/40-50 | 50 mm Ø | 15–40 | 3 | 9±2 | 285±2 | – |
IF-285-9/40-50x50 | 50 × 50 mm | 15–40 | 3 | 9±2 | 285±2 | – |
IF-285-32/40-13 | 13 mm Ø | 20–40 | 9 | 32±5 | 285±5 | – |
IF-285-32/40-25 | 25 mm Ø | 20–40 | 9 | 32±5 | 285±5 | – |
IF-285-32/40-50 | 50 mm Ø | 20–40 | 9 | 32±5 | 285±5 | – |
IF-285-32/40-50x50 | 50 × 50 mm | 20–40 | 9 | 32±5 | 285±5 | – |
IF-289-10/40-13 | 13 mm Ø | 15–40 | – | 10±2 | 289±3 | Si |
IF-289-10/40-25 | 25 mm Ø | 15–40 | – | 10±2 | 289±3 | Si |
IF-290-9/40-13 | 13 mm Ø | 15–40 | 3 | 9±2 | 290±2 | – |
IF-290-9/40-25 | 25 mm Ø | 15–40 | 3 | 9±2 | 290±2 | – |
IF-290-9/40-50 | 50 mm Ø | 15–40 | 3 | 9±2 | 290±2 | – |
IF-290-9/40-50x50 | 50 × 50 mm | 15–40 | 3 | 9±2 | 290±2 | – |
IF-295-9/40-13 | 13 mm Ø | 15–40 | 3 | 9±2 | 295±2 | – |
IF-295-9/40-25 | 25 mm Ø | 15–40 | 3 | 9±2 | 295±2 | – |
IF-295-9/40-50 | 50 mm Ø | 15–40 | 3 | 9±2 | 295±2 | – |
IF-295-9/40-50x50 | 50 × 50 mm | 15–40 | 3 | 9±2 | 295±2 | – |
IF-295-20/20-13 | 13 mm Ø | 15–20 | – | 20±5 | 295±5 | Hg(Biom.) |
IF-295-20/20-25 | 25 mm Ø | 15–20 | – | 20±5 | 295±5 | Hg(Biom.) |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-300-10/20-13 | 13 mm Ø | 15–20 | – | 10±2 | 300±3 | – |
IF-300-10/20-25 | 25 mm Ø | 15–20 | – | 10±2 | 300±3 | – |
IF-300-21/40-13 | 13 mm Ø | 20–40 | 6 | 21±3,5 | 300±3.5 | – |
IF-300-21/40-25 | 25 mm Ø | 20–40 | 6 | 21±3,5 | 300±3.5 | – |
IF-300-21/40-50 | 50 mm Ø | 20–40 | 6 | 21±3,5 | 300±3.5 | – |
IF-300-21/40-50x50 | 50 × 50 mm | 20–40 | 6 | 21±3,5 | 300±3.5 | – |
IF-300-43/40-13 | 13 mm Ø | 20–40 | 9 | 43±5 | 300±5 | – |
IF-300-43/40-25 | 25 mm Ø | 20–40 | 9 | 43±5 | 300±5 | – |
IF-300-43/40-50 | 50 mm Ø | 20–40 | 9 | 43±5 | 300±5 | – |
IF-300-43/40-50x50 | 50 × 50 mm | 20–40 | 9 | 43±5 | 300±5 | – |
IF-302-4/40-13 | 13 mm Ø | 15–40 | 3 | 4±2 | 302±2 | – |
IF-302-4/40-25 | 25 mm Ø | 15–40 | 3 | 4±2 | 302±2 | – |
IF-302-4/40-50 | 50 mm Ø | 15–40 | 3 | 4±2 | 302±2 | – |
IF-302-4/40-50x50 | 50 × 50 mm | 15–40 | 3 | 4±2 | 302±2 | – |
IF-302-9/40-13 | 13 mm Ø | 15–40 | 3 | 9±2 | 302±2 | – |
IF-302-9/40-25 | 25 mm Ø | 15–40 | 3 | 9±2 | 302±2 | – |
IF-302-9/40-50 | 50 mm Ø | 15–40 | 3 | 9±2 | 302±2 | – |
IF-302-9/40-50x50 | 50 × 50 mm | 15–40 | 3 | 9±2 | 302±2 | – |
IF-302-10/40-13 | 13 mm Ø | 15–40 | 3 | 10±2 | 302±3 | Hg |
IF-302-10/40-25 | 25 mm Ø | 15–40 | 3 | 10±2 | 302±3 | Hg |
IF-302-10/40-50 | 50 mm Ø | 15–40 | 3 | 10±2 | 302±3 | Hg |
IF-302-10/40-50x50 | 50 × 50 mm | 15–40 | 3 | 10±2 | 302±3 | Hg |
IF-305-6/40-13 | 13 mm Ø | 15–40 | 3 | 6±2 | 305±2 | – |
IF-305-6/40-25 | 25 mm Ø | 15–40 | 3 | 6±2 | 305±2 | – |
IF-305-6/40-50 | 50 mm Ø | 15–40 | 3 | 6±2 | 305±2 | – |
IF-305-6/40-50x50 | 50 × 50 mm | 15–40 | 3 | 6±2 | 305±2 | – |
IF-305-9/40-13 | 13 mm Ø | 15–40 | 3 | 9±2 | 305±2 | – |
IF-305-9/40-25 | 25 mm Ø | 15–40 | 3 | 9±2 | 305±2 | – |
IF-305-9/40-50 | 50 mm Ø | 15–40 | 3 | 9±2 | 305±2 | – |
IF-305-9/40-50x50 | 50 × 50 mm | 15–40 | 3 | 9±2 | 305±2 | – |
IF-307-12/40-13 | 13 mm Ø | 15–40 | 3 | 12±2 | 307.1±3 | Zn+Bi |
IF-307-12/40-25 | 25 mm Ø | 15–40 | 3 | 12±2 | 307.1±3 | Zn+Bi |
IF-307-12/40-50 | 50 mm Ø | 15–40 | 3 | 12±2 | 307.1±3 | Zn+Bi |
IF-307-12/40-50x50 | 50 × 50 mm | 15–40 | 3 | 12±2 | 307.1±3 | Zn+Bi |
IF-307-9/40-13 | 13 mm Ø | 15–40 | 3 | 9±2 | 307±2 | – |
IF-307-9/40-25 | 25 mm Ø | 15–40 | 3 | 9±2 | 307±2 | – |
IF-307-9/40-50 | 50 mm Ø | 15–40 | 3 | 9±2 | 307±2 | – |
IF-307-9/40-50x50 | 50 × 50 mm | 15–40 | 3 | 9±2 | 307±2 | – |
IF-310-11/40-13 | 13 mm Ø | 15–40 | 3 | 11±2 | 310±3 | – |
IF-310-11/40-25 | 25 mm Ø | 15–40 | 3 | 11±2 | 310±3 | – |
IF-310-11/40-50 | 50 mm Ø | 15–40 | 3 | 11±2 | 310±3 | – |
IF-310-11/40-50x50 | 50 × 50 mm | 15–40 | 3 | 11±2 | 310±3 | – |
IF-312-35/40-13 | 13 mm Ø | 20–40 | 9 | 35±5 | 312±5 | – |
IF-312-35/40-25 | 25 mm Ø | 20–40 | 9 | 35±5 | 312±5 | – |
IF-312-35/40-50 | 50 mm Ø | 20–40 | 9 | 35±5 | 312±5 | – |
IF-312-35/40-50x50 | 50 × 50 mm | 20–40 | 9 | 35±5 | 312±5 | – |
IF-312-5/40-13 | 13 mm Ø | 20–40 | 3 | 5±2 | 313±2 | – |
IF-312-5/40-25 | 25 mm Ø | 20–40 | 3 | 5±2 | 313±2 | – |
IF-312-5/40-50 | 50 mm Ø | 20–40 | 3 | 5±2 | 313±2 | – |
IF-312-5/40-50x50 | 50 × 50 mm | 20–40 | 3 | 5±2 | 313±2 | – |
IF-313-10/40-13 | 13 mm Ø | 15–40 | 3 | 10±2 | 313±2 | Hg,Be |
IF-313-10/40-25 | 25 mm Ø | 15–40 | 3 | 10±2 | 313±2 | Hg,Be |
IF-313-10/40-50 | 50 mm Ø | 15–40 | 3 | 10±2 | 313±2 | Hg,Be |
IF-313-10/40-50x50 | 50 × 50 mm | 15–40 | 3 | 10±2 | 313±2 | Hg,Be |
IF-313-26/40-13 | 13 mm Ø | 15–40 | 4 | 26±4 | 313±4 | Hg,Be |
IF-313-26/40-25 | 25 mm Ø | 15–40 | 4 | 26±4 | 313±4 | Hg,Be |
IF-313-26/40-50 | 50 mm Ø | 15–40 | 4 | 26±4 | 313±4 | Hg,Be |
IF-313-26/40-50x50 | 50 × 50 mm | 15–40 | 4 | 26±4 | 313±4 | Hg,Be |
IF-313-35/40-13 | 13 mm Ø | 15–40 | 4 | 35±5 | 313±5 | Hg,Be |
IF-313-35/40-25 | 25 mm Ø | 15–40 | 4 | 35±5 | 313±5 | Hg,Be |
IF-313-35/40-50 | 50 mm Ø | 15–40 | 4 | 35±5 | 313±5 | Hg,Be |
IF-313-35/40-50x50 | 50 × 50 mm | 15–40 | 4 | 35±5 | 313±5 | Hg,Be |
IF-315-10/40-13 | 13 mm Ø | 20–40 | 3 | 10±2 | 315±2 | – |
IF-315-10/40-25 | 25 mm Ø | 20–40 | 3 | 10±2 | 315±2 | – |
IF-315-10/40-50 | 50 mm Ø | 20–40 | 3 | 10±2 | 315±2 | – |
IF-315-10/40-50x50 | 50 × 50 mm | 20–40 | 3 | 10±2 | 315±2 | – |
IF-320-10/40-13 | 13 mm Ø | 15–40 | 3 | 10±2 | 320±2 | – |
IF-320-10/40-25 | 25 mm Ø | 15–40 | 3 | 10±2 | 320±2 | – |
IF-320-10/40-50 | 50 mm Ø | 15–40 | 3 | 10±2 | 320±2 | – |
IF-320-10/40-50x50 | 50 × 50 mm | 15–40 | 3 | 10±2 | 320±2 | – |
IF-320-15/40-13 | 13 mm Ø | 20–40 | 3 | 15±3 | 320±2 | – |
IF-320-15/40-25 | 25 mm Ø | 20–40 | 3 | 15±3 | 320±2 | – |
IF-320-15/40-50 | 50 mm Ø | 20–40 | 3 | 15±3 | 320±2 | – |
IF-320-15/40-50x50 | 50 × 50 mm | 20–40 | 3 | 15±3 | 320±2 | – |
IF-320-40/40-13 | 13 mm Ø | 15–40 | 9 | 40±8 | 320±5 | – |
IF-320-40/40-25 | 25 mm Ø | 15–40 | 9 | 40±8 | 320±5 | – |
IF-320-40/40-50 | 50 mm Ø | 15–40 | 9 | 40±8 | 320±5 | – |
IF-320-40/40-50x50 | 50 × 50 mm | 15–40 | 9 | 40±8 | 320±5 | – |
IF-326-10/40-13 | 13 mm Ø | 15–40 | 3 | 10±2 | 326.1±2 | Cd |
IF-326-10/40-25 | 25 mm Ø | 15–40 | 3 | 10±2 | 326.1±2 | Cd |
IF-326-10/40-50 | 50 mm Ø | 15–40 | 3 | 10±2 | 326.1±2 | Cd |
IF-326-10/40-50x50 | 50 × 50 mm | 15–40 | 3 | 10±2 | 326.1±2 | Cd |
IF-330-10/40-13 | 13 mm Ø | 20–40 | 3 | 10±2 | 330±2 | Ta,Ag |
IF-330-10/40-25 | 25 mm Ø | 20–40 | 3 | 10±2 | 330±2 | Ta,Ag |
IF-330-10/40-50 | 50 mm Ø | 20–40 | 3 | 10±2 | 330±2 | Ta,Ag |
IF-330-10/40-50x50 | 50 × 50 mm | 20–40 | 3 | 10±2 | 330±2 | Ta,Ag |
IF-330-24/40-13 | 13 mm Ø | 20–40 | 4 | 24±3 | 330±3 | – |
IF-330-24/40-25 | 25 mm Ø | 20–40 | 4 | 24±3 | 330±3 | – |
IF-330-24/40-50 | 50 mm Ø | 20–40 | 4 | 24±3 | 330±3 | – |
IF-330-24/40-50x50 | 50 × 50 mm | 20–40 | 4 | 24±3 | 330±3 | – |
IF-334-10/40-13 | 13 mm Ø | 40 | 3 | 10±3 | 334.1±2 | Hg,Ti |
IF-334-10/40-25 | 25 mm Ø | 40 | 3 | 10±3 | 334.1±2 | Hg,Ti |
IF-334-10/40-50 | 50 mm Ø | 40 | 3 | 10±3 | 334.1±2 | Hg,Ti |
IF-334-10/40-50x50 | 50 × 50 mm | 40 | 3 | 10±3 | 334.1±2 | Hg,Ti |
IF-335-22/40-13 | 13 mm Ø | 20–40 | 4 | 22±3 | 335±3 | – |
IF-335-22/40-25 | 25 mm Ø | 20–40 | 4 | 22±3 | 335±3 | – |
IF-335-22/40-50 | 50 mm Ø | 20–40 | 4 | 22±3 | 335±3 | – |
IF-335-22/40-50x50 | 50 × 50 mm | 20–40 | 4 | 22±3 | 335±3 | – |
IF-335-50/40-13 | 13 mm Ø | 20–40 | 6 | 50±8 | 335±8 | – |
IF-335-50/40-25 | 25 mm Ø | 20–40 | 6 | 50±8 | 335±8 | – |
IF-335-50/40-50 | 50 mm Ø | 20–40 | 6 | 50±8 | 335±8 | – |
IF-335-50/40-50x50 | 50 × 50 mm | 20–40 | 6 | 50±8 | 335±8 | – |
IF-337-10/40-13 | 13 mm Ø | 40 | 3 | 10±2 | 337.1±2 | N Laser |
IF-337-10/40-25 | 25 mm Ø | 40 | 3 | 10±2 | 337.1±2 | N Laser |
IF-337-10/40-50 | 50 mm Ø | 40 | 3 | 10±2 | 337.1±2 | N Laser |
IF-337-10/40-50x50 | 50 × 50 mm | 40 | 3 | 10±2 | 337.1±2 | N Laser |
IF-340-7/40-13 | 13 mm Ø | 40 | 3 | 7±2 | 340±2 | – |
IF-340-7/40-25 | 25 mm Ø | 40 | 3 | 7±2 | 340±2 | – |
IF-340-7/40-50 | 50 mm Ø | 40 | 3 | 7±2 | 340±2 | – |
IF-340-7/40-50x50 | 50 × 50 mm | 40 | 3 | 7±2 | 340±2 | – |
IF-340-10/40-13 | 13 mm Ø | 40 | 3 | 10±2 | 340±2 | Biomedical |
IF-340-10/40-25 | 25 mm Ø | 40 | 3 | 10±2 | 340±2 | Biomedical |
IF-340-10/40-50 | 50 mm Ø | 40 | 3 | 10±2 | 340±2 | Biomedical |
IF-340-10/40-50x50 | 50 × 50 mm | 40 | 3 | 10±2 | 340±2 | Biomedical |
IF-340-30/50-13 | 13 mm Ø | 50 | 4 | 30±3 | 340±3 | Biomedical |
IF-340-30/50-25 | 25 mm Ø | 50 | 4 | 30±3 | 340±3 | Biomedical |
IF-340-30/50-50 | 50 mm Ø | 50 | 4 | 30±3 | 340±3 | Biomedical |
IF-340-30/50-50x50 | 50 × 50 mm | 50 | 4 | 30±3 | 340±3 | Biomedical |
IF-345-40/40-13 | 13 mm Ø | 40 | 8 | 40±5 | 345±5 | – |
IF-345-40/40-25 | 25 mm Ø | 40 | 8 | 40±5 | 345±5 | – |
IF-345-40/40-50 | 50 mm Ø | 40 | 8 | 40±5 | 345±5 | – |
IF-345-40/40-50x50 | 50 × 50 mm | 40 | 8 | 40±5 | 345±5 | – |
IF-345-50/40-13 | 13 mm Ø | 40 | 6 | 50±5 | 345±5 | – |
IF-345-50/40-25 | 25 mm Ø | 40 | 6 | 50±5 | 345±5 | – |
IF-345-50/40-50 | 50 mm Ø | 40 | 6 | 50±5 | 345±5 | – |
IF-345-50/40-50x50 | 50 × 50 mm | 40 | 6 | 50±5 | 345±5 | – |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-350-10/30-13 | 13 mm Ø | 30 | 3 | 10±2 | 350±2 | Ru |
IF-350-10/30-25 | 25 mm Ø | 30 | 3 | 10±2 | 350±2 | Ru |
IF-350-10/30-50 | 50 mm Ø | 30 | 3 | 10±2 | 350±2 | Ru |
IF-350-10/30-50x50 | 50 × 50 mm | 30 | 3 | 10±2 | 350±2 | Ru |
IF-350-40/40-13 | 13 mm Ø | 40 | 8 | 40±5 | 350±5 | – |
IF-350-40/40-25 | 25 mm Ø | 40 | 8 | 40±5 | 350±5 | – |
IF-350-40/40-50 | 50 mm Ø | 40 | 8 | 40±5 | 350±5 | – |
IF-350-40/40-50x50 | 50 × 50 mm | 40 | 8 | 40±5 | 350±5 | – |
IF-350-50/50-13 | 13 mm Ø | 50 | 6 | 50±5 | 350±5 | – |
IF-350-50/50-25 | 25 mm Ø | 50 | 6 | 50±5 | 350±5 | – |
IF-350-50/50-50 | 50 mm Ø | 50 | 6 | 50±5 | 350±5 | – |
IF-350-50/50-50x50 | 50 × 50 mm | 50 | 6 | 50±5 | 350±5 | – |
IF-355-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 355±2 | – |
IF-355-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 355±2 | – |
IF-355-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 355±2 | – |
IF-355-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 355±2 | – |
IF-355-30/50-13 | 13 mm Ø | 50 | 3 | 30±4 | 355±4 | – |
IF-355-30/50-25 | 25 mm Ø | 50 | 3 | 30±4 | 355±4 | – |
IF-355-30/50-50 | 50 mm Ø | 50 | 3 | 30±4 | 355±4 | – |
IF-355-30/50-50x50 | 50 × 50 mm | 50 | 3 | 30±4 | 355±4 | – |
IF-360-10/40-13 | 13 mm Ø | 40 | 3 | 10±2 | 360±2 | Zr |
IF-360-10/40-25 | 25 mm Ø | 40 | 3 | 10±2 | 360±2 | Zr |
IF-360-10/40-50 | 50 mm Ø | 40 | 3 | 10±2 | 360±2 | Zr |
IF-360-10/40-50x50 | 50 × 50 mm | 40 | 3 | 10±2 | 360±2 | Zr |
IF-360-45/50-13 | 13 mm Ø | 50 | 8 | 45±5 | 360±5 | – |
IF-360-45/50-25 | 25 mm Ø | 50 | 8 | 45±5 | 360±5 | – |
IF-360-45/50-50 | 50 mm Ø | 50 | 8 | 45±5 | 360±5 | – |
IF-360-45/50-50x50 | 50 × 50 mm | 50 | 8 | 45±5 | 360±5 | – |
IF-365-10/40-13 | 13 mm Ø | 40 | 3 | 10±2 | 365±2 | Hg |
IF-365-10/40-25 | 25 mm Ø | 40 | 3 | 10±2 | 365±2 | Hg |
IF-365-10/40-50 | 50 mm Ø | 40 | 3 | 10±2 | 365±2 | Hg |
IF-365-10/40-50x50 | 50 × 50 mm | 40 | 3 | 10±2 | 365±2 | Hg |
IF-365-35/40-13 | 13 mm Ø | 40 | 5 | 35±3,5 | 365±3.5 | Hg |
IF-365-35/40-25 | 25 mm Ø | 40 | 5 | 35±3,5 | 365±3.5 | Hg |
IF-365-35/40-50 | 50 mm Ø | 40 | 5 | 35±3,5 | 365±3.5 | Hg |
IF-365-35/40-50x50 | 50 × 50 mm | 40 | 5 | 35±3,5 | 365±3.5 | Hg |
IF-365-50/50-13 | 13 mm Ø | 50 | 8 | 50±8 | 365±5 | – |
IF-365-50/50-25 | 25 mm Ø | 50 | 8 | 50±8 | 365±5 | – |
IF-365-50/50-50 | 50 mm Ø | 50 | 8 | 50±8 | 365±5 | – |
IF-365-50/50-50x50 | 50 × 50 mm | 50 | 8 | 50±8 | 365±5 | – |
IF-366-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 366±2 | – |
IF-366-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 366±2 | – |
IF-366-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 366±2 | – |
IF-366-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 366±2 | – |
IF-370-10/40-13 | 13 mm Ø | 40 | 3 | 10±2 | 370±2 | Y,Yb |
IF-370-10/40-25 | 25 mm Ø | 40 | 3 | 10±2 | 370±2 | Y,Yb |
IF-370-10/40-50 | 50 mm Ø | 40 | 3 | 10±2 | 370±2 | Y,Yb |
IF-370-10/40-50x50 | 50 × 50 mm | 40 | 3 | 10±2 | 370±2 | Y,Yb |
IF-370-34/60-13 | 13 mm Ø | 40–60 | 4 | 34±4 | 370±4 | – |
IF-370-34/60-25 | 25 mm Ø | 40–60 | 4 | 34±4 | 370±4 | – |
IF-370-34/60-50 | 50 mm Ø | 40–60 | 4 | 34±4 | 370±4 | – |
IF-370-34/60-50x50 | 50 × 50 mm | 40–60 | 4 | 34±4 | 370±4 | – |
IF-370-50/45-13 | 13 mm Ø | 45 | 6 | 50±5 | 370±5 | – |
IF-370-50/45-25 | 25 mm Ø | 45 | 6 | 50±5 | 370±5 | – |
IF-370-50/45-50 | 50 mm Ø | 45 | 6 | 50±5 | 370±5 | – |
IF-370-50/45-50x50 | 50 × 50 mm | 45 | 6 | 50±5 | 370±5 | – |
IF-375-10/40-13 | 13 mm Ø | 40 | 3 | 10±2 | 375±2 | – |
IF-375-10/40-25 | 25 mm Ø | 40 | 3 | 10±2 | 375±2 | – |
IF-375-10/40-50 | 50 mm Ø | 40 | 3 | 10±2 | 375±2 | – |
IF-375-10/40-50x50 | 50 × 50 mm | 40 | 3 | 10±2 | 375±2 | – |
IF-375-30/40-13 | 13 mm Ø | 20–40 | 4 | 30±3 | 375±3 | – |
IF-375-30/40-25 | 25 mm Ø | 20–40 | 4 | 30±3 | 375±3 | – |
IF-375-30/40-50 | 50 mm Ø | 20–40 | 4 | 30±3 | 375±3 | – |
IF-375-30/40-50x50 | 50 × 50 mm | 20–40 | 4 | 30±3 | 375±3 | – |
IF-380-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 380±2 | Hg |
IF-380-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 380±2 | Hg |
IF-380-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 380±2 | Hg |
IF-380-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 380±2 | Hg |
IF-385-10/40-13 | 13 mm Ø | 40 | 3 | 10±2 | 385±2 | – |
IF-385-10/40-25 | 25 mm Ø | 40 | 3 | 10±2 | 385±2 | – |
IF-385-10/40-50 | 50 mm Ø | 40 | 3 | 10±2 | 385±2 | – |
IF-385-10/40-50x50 | 50 × 50 mm | 40 | 3 | 10±2 | 385±2 | – |
IF-385-15/40-13 | 13 mm Ø | 40 | 3 | 15±2,5 | 385±2.5 | – |
IF-385-15/40-25 | 25 mm Ø | 40 | 3 | 15±2,5 | 385±2.5 | – |
IF-385-15/40-50 | 50 mm Ø | 40 | 3 | 15±2,5 | 385±2.5 | – |
IF-385-15/40-50x50 | 50 × 50 mm | 40 | 3 | 15±2,5 | 385±2.5 | – |
IF-385-35/40-13 | 13 mm Ø | 40 | 6 | 35±5 | 385±5 | – |
IF-385-35/40-25 | 25 mm Ø | 40 | 6 | 35±5 | 385±5 | – |
IF-385-35/40-50 | 50 mm Ø | 40 | 6 | 35±5 | 385±5 | – |
IF-385-35/40-50x50 | 50 × 50 mm | 40 | 6 | 35±5 | 385±5 | – |
IF-387-6/30-13 | 13 mm Ø | 30 | 3 | 6±1,5 | 387±2 | – |
IF-387-6/30-25 | 25 mm Ø | 30 | 3 | 6±1,5 | 387±2 | – |
IF-387-6/30-50 | 50 mm Ø | 30 | 3 | 6±1,5 | 387±2 | – |
IF-387-6/30-50x50 | 50 × 50 mm | 30 | 3 | 6±1,5 | 387±2 | – |
IF-390-12/40-13 | 13 mm Ø | 40 | 3 | 12±2 | 390±2 | Scc |
IF-390-12/40-25 | 25 mm Ø | 40 | 3 | 12±2 | 390±2 | Scc |
IF-390-12/40-50 | 50 mm Ø | 40 | 3 | 12±2 | 390±2 | Scc |
IF-390-12/40-50x50 | 50 × 50 mm | 40 | 3 | 12±2 | 390±2 | Scc |
IF-390-25/40-13 | 13 mm Ø | 40 | 6 | 25 ±2,5 | 390±2.5 | – |
IF-390-25/40-25 | 25 mm Ø | 40 | 6 | 25 ±2,5 | 390±2.5 | – |
IF-390-25/40-50 | 50 mm Ø | 40 | 6 | 25 ±2,5 | 390±2.5 | – |
IF-390-25/40-50x50 | 50 × 50 mm | 40 | 6 | 25 ±2,5 | 390±2.5 | – |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-400-10/40-13 | 13 mm Ø | 40 | 4 | 10±2 | 400±2 | Dy, Y–B |
IF-400-10/40-25 | 25 mm Ø | 40 | 4 | 10±2 | 400±2 | Dy, Y–B |
IF-400-10/40-50 | 50 mm Ø | 40 | 4 | 10±2 | 400±2 | Dy, Y–B |
IF-400-10/40-50x50 | 50 × 50 mm | 40 | 4 | 10±2 | 400±2 | Dy, Y–B |
IF-400-15/50-13 | 13 mm Ø | 30–50 | 4 | 15±2 | 400±2 | – |
IF-400-15/50-25 | 25 mm Ø | 30–50 | 4 | 15±2 | 400±2 | – |
IF-400-15/50-50 | 50 mm Ø | 30–50 | 4 | 15±2 | 400±2 | – |
IF-400-15/50-50x50 | 50 × 50 mm | 30–50 | 4 | 15±2 | 400±2 | – |
IF-400-30/50-13 | 13 mm Ø | 50 | 4 | 30±3 | 400±3 | – |
IF-400-30/50-25 | 25 mm Ø | 50 | 4 | 30±3 | 400±3 | – |
IF-400-30/50-50 | 50 mm Ø | 50 | 4 | 30±3 | 400±3 | – |
IF-400-30/50-50x50 | 50 × 50 mm | 50 | 4 | 30±3 | 400±3 | – |
IF-400-40/40-13 | 13 mm Ø | 40 | 9 | 40±4 | 400±4 | – |
IF-400-40/40-25 | 25 mm Ø | 40 | 9 | 40±4 | 400±4 | – |
IF-400-40/40-50 | 50 mm Ø | 40 | 9 | 40±4 | 400±4 | – |
IF-400-40/40-50x50 | 50 × 50 mm | 40 | 9 | 40±4 | 400±4 | – |
IF-400-60/40-13 | 13 mm Ø | 40 | 6 | 60±5 | 400±5 | – |
IF-400-60/40-25 | 25 mm Ø | 40 | 6 | 60±5 | 400±5 | – |
IF-400-60/40-50 | 50 mm Ø | 40 | 6 | 60±5 | 400±5 | – |
IF-400-60/40-50x50 | 50 × 50 mm | 40 | 6 | 60±5 | 400±5 | – |
IF-400-85/40-13 | 13 mm Ø | 20–40 | 9 | 85±8 | 400±8 | – |
IF-400-85/40-25 | 25 mm Ø | 20–40 | 9 | 85±8 | 400±8 | |
IF-400-85/40-50 | 50 mm Ø | 20–40 | 9 | 85±8 | 400±8 | |
IF-400-85/40-50x50 | 50 × 50 mm | 20–40 | 9 | 85±8 | 400±8 | |
IF-404-10/35-13 | 13 mm Ø | 35 | 4 | 10±2 | 404.7±2 | Hg |
IF-404-10/35-25 | 25 mm Ø | 35 | 4 | 10±2 | 404.7±2 | Hg |
IF-404-10/35-50 | 50 mm Ø | 35 | 4 | 10±2 | 404.7±2 | Hg |
IF-404-10/35-50x50 | 50 × 50 mm | 35 | 4 | 10±2 | 404.7±2 | Hg |
IF-404-10/50-13 | 13 mm Ø | 50 | 4 | 10±2 | 404.7±2 | – |
IF-404-10/50-25 | 25 mm Ø | 50 | 4 | 10±2 | 404.7±2 | – |
IF-404-10/50-50 | 50 mm Ø | 50 | 4 | 10±2 | 404.7±2 | – |
IF-404-10/50-50x50 | 50 × 50 mm | 50 | 4 | 10±2 | 404.7±2 | – |
IF-405-6/40-13 | 13 mm Ø | 30–40 | 3 | 6±2 | 405±2 | – |
IF-405-6/40-25 | 25 mm Ø | 30–40 | 3 | 6±2 | 405±2 | – |
IF-405-6/40-50 | 50 mm Ø | 30–40 | 3 | 6±2 | 405±2 | – |
IF-405-6/40-50x50 | 50 × 50 mm | 30–40 | 3 | 6±2 | 405±2 | – |
IF-405-30/65-13 | 13 mm Ø | 65 | 3 | 30±3,5 | 405±3.5 | – |
IF-405-30/65-25 | 25 mm Ø | 65 | 3 | 30±3,5 | 405±3.5 | – |
IF-405-30/65-50 | 50 mm Ø | 65 | 3 | 30±3,5 | 405±3.5 | – |
IF-405-30/65-50x50 | 50 × 50 mm | 65 | 3 | 30±3,5 | 405±3.5 | – |
IF-410-10/50-13 | 13 mm Ø | 50 | 4 | 10±2 | 410±2 | Ni |
IF-410-10/50-25 | 25 mm Ø | 50 | 4 | 10±2 | 410±2 | Ni |
IF-410-10/50-50 | 50 mm Ø | 50 | 4 | 10±2 | 410±2 | Ni |
IF-410-10/50-50x50 | 50 × 50 mm | 50 | 4 | 10±2 | 410±2 | Ni |
IF-412-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 412±2 | – |
IF-412-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 412±2 | – |
IF-412-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 412±2 | – |
IF-412-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 412±2 | – |
IF-412-23/60-13 | 13 mm Ø | 40–60 | 6 | 23±3 | 412±3 | – |
IF-412-23/60-25 | 25 mm Ø | 40–60 | 6 | 23±3 | 412±3 | – |
IF-412-23/60-50 | 50 mm Ø | 40–60 | 6 | 23±3 | 412±3 | – |
IF-412-23/60-50x50 | 50 × 50 mm | 40–60 | 6 | 23±3 | 412±3 | – |
IF-414-23/60-13 | 13 mm Ø | 40–60 | 6 | 23±3 | 414±3 | – |
IF-414-23/60-25 | 25 mm Ø | 40–60 | 6 | 23±3 | 414±3 | – |
IF-414-23/60-50 | 50 mm Ø | 40–60 | 6 | 23±3 | 414±3 | – |
IF-414-23/60-50x50 | 50 × 50 mm | 40–60 | 6 | 23±3 | 414±3 | – |
IF-415-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 415±2 | Biomedical |
IF-415-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 415±2 | Biomedical |
IF-415-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 415±2 | Biomedical |
IF-415-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 415±2 | Biomedical |
IF-417-4/40-13 | 13 mm Ø | 40 | 3 | 4±1 | 417±1 | – |
IF-417-4/40-25 | 25 mm Ø | 40 | 3 | 4±1 | 417±1 | – |
IF-417-4/40-50 | 50 mm Ø | 40 | 3 | 4±1 | 417±1 | – |
IF-417-4/40-50x50 | 50 × 50 mm | 40 | 3 | 4±1 | 417±1 | – |
IF-420-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 420±2 | Eu |
IF-420-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 420±2 | Eu |
IF-420-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 420±2 | Eu |
IF-420-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 420±2 | Eu |
IF-420-15/50-13 | 13 mm Ø | 50 | 4 | 15±2 | 420±2 | |
IF-420-15/50-25 | 25 mm Ø | 50 | 4 | 15±2 | 420±2 | |
IF-420-15/50-50 | 50 mm Ø | 50 | 4 | 15±2 | 420±2 | |
IF-420-15/50-50x50 | 50 × 50 mm | 50 | 4 | 15±2 | 420±2 | |
IF-425-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 425±2 | – |
IF-425-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 425±2 | – |
IF-425-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 425±2 | – |
IF-425-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 425±2 | – |
IF-425-47/60-13 | 13 mm Ø | 40–60 | 8 | 47±5 | 425±5 | – |
IF-425-47/60-25 | 25 mm Ø | 40–60 | 8 | 47±5 | 425±5 | – |
IF-425-47/60-50 | 50 mm Ø | 40–60 | 8 | 47±5 | 425±5 | – |
IF-425-47/60-50x50 | 50 × 50 mm | 40–60 | 8 | 47±5 | 425±5 | – |
IF-428-6/40-13 | 13 mm Ø | 40 | 3 | 6±1,5 | 428±1.5 | – |
IF-428-6/40-25 | 25 mm Ø | 40 | 3 | 6±1,5 | 428±1.5 | – |
IF-428-6/40-50 | 50 mm Ø | 40 | 3 | 6±1,5 | 428±1.5 | – |
IF-428-6/40-50x50 | 50 × 50 mm | 40 | 3 | 6±1,5 | 428±1.5 | – |
IF-430-7/50-13 | 13 mm Ø | 50 | 4 | 7±2 | 430±2 | – |
IF-430-7/50-25 | 25 mm Ø | 50 | 4 | 7±2 | 430±2 | – |
IF-430-7/50-50 | 50 mm Ø | 50 | 4 | 7±2 | 430±2 | – |
IF-430-7/50-50x50 | 50 × 50 mm | 50 | 4 | 7±2 | 430±2 | – |
IF-430-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 430±2 | Sm, W |
IF-430-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 430±2 | Sm, W |
IF-430-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 430±2 | Sm, W |
IF-430-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 430±2 | Sm, W |
IF-430-20/60-13 | 13 mm Ø | 60 | 4 | 20±2,5 | 430±2.5 | |
IF-430-20/60-25 | 25 mm Ø | 60 | 4 | 20±2,5 | 430±2.5 | |
IF-430-20/60-50 | 50 mm Ø | 60 | 4 | 20±2,5 | 430±2.5 | |
IF-430-20/60-50x50 | 50 × 50 mm | 60 | 4 | 20±2,5 | 430±2.5 | |
IF-430-30/60-13 | 13 mm Ø | 60 | 4 | 30±5 | 430±3 | – |
IF-430-30/60-25 | 25 mm Ø | 60 | 4 | 30±5 | 430±3 | – |
IF-430-30/60-50 | 50 mm Ø | 60 | 4 | 30±5 | 430±3 | – |
IF-430-30/60-50x50 | 50 × 50 mm | 60 | 4 | 30±5 | 430±3 | – |
IF-435-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 435.8±2 | Hg |
IF-435-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 435.8±2 | Hg |
IF-435-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 435.8±2 | Hg |
IF-435-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 435.8±2 | Hg |
IF-440-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 440±2 | Hg |
IF-440-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 440±2 | Hg |
IF-440-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 440±2 | Hg |
IF-440-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 440±2 | Hg |
IF-440-20/65-13 | 13 mm Ø | 65 | 4 | 20±2,5 | 440±2.5 | Hg |
IF-440-20/65-25 | 25 mm Ø | 65 | 4 | 20±2,5 | 440±2.5 | Hg |
IF-440-20/65-50 | 50 mm Ø | 65 | 4 | 20±2,5 | 440±2.5 | Hg |
IF-440-20/65-50x50 | 50 × 50 mm | 65 | 4 | 20±2,5 | 440±2.5 | Hg |
IF-442-10/55-13 | 13 mm Ø | 55 | 3 | 10±2 | 442±2 | – |
IF-442-10/55-25 | 25 mm Ø | 55 | 3 | 10±2 | 442±2 | – |
IF-442-10/55-50 | 50 mm Ø | 55 | 3 | 10±2 | 442±2 | – |
IF-442-10/55-50x50 | 50 × 50 mm | 55 | 3 | 10±2 | 442±2 | – |
IF-445-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 445±2 | – |
IF-445-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 445±2 | – |
IF-445-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 445±2 | – |
IF-445-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 445±2 | – |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-450-5/50-13 | 13 mm Ø | 50 | 3 | 5±1,5 | 450±2 | – |
IF-450-5/50-25 | 25 mm Ø | 50 | 3 | 5±1,5 | 450±2 | – |
IF-450-5/50-50 | 50 mm Ø | 50 | 3 | 5±1,5 | 450±2 | – |
IF-450-5/50-50x50 | 50 × 50 mm | 50 | 3 | 5±1,5 | 450±2 | – |
IF-450-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 450±2 | – |
IF-450-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 450±2 | – |
IF-450-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 450±2 | – |
IF-450-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 450±2 | – |
IF-450-25/60-13 | 13 mm Ø | 60 | 6 | 25±3,5 | 450±3.5 | – |
IF-450-25/60-25 | 25 mm Ø | 60 | 6 | 25±3,5 | 450±3.5 | – |
IF-450-25/60-50 | 50 mm Ø | 60 | 6 | 25±3,5 | 450±3.5 | – |
IF-450-25/60-50x50 | 50 × 50 mm | 60 | 6 | 25±3,5 | 450±3.5 | – |
IF-450-50/75-13 | 13 mm Ø | 75 | 8 | 50±5 | 450±5 | – |
IF-450-50/75-25 | 25 mm Ø | 75 | 8 | 50±5 | 450±5 | – |
IF-450-50/75-50 | 50 mm Ø | 75 | 8 | 50±5 | 450±5 | – |
IF-450-50/75-50x50 | 50 × 50 mm | 75 | 8 | 50±5 | 450±5 | – |
IF-455-10/55-13 | 13 mm Ø | 55 | 3 | 10±2 | 455±2 | Cs |
IF-455-10/55-25 | 25 mm Ø | 55 | 3 | 10±2 | 455±2 | Cs |
IF-455-10/55-50 | 50 mm Ø | 55 | 3 | 10±2 | 455±2 | Cs |
IF-455-10/55-50x50 | 50 × 50 mm | 55 | 3 | 10±2 | 455±2 | Cs |
IF-455-50/75-13 | 13 mm Ø | 75 | 8 | 50±5 | 455±5 | – |
IF-455-50/75-25 | 25 mm Ø | 75 | 8 | 50±5 | 455±5 | – |
IF-455-50/75-50 | 50 mm Ø | 75 | 8 | 50±5 | 455±5 | – |
IF-455-50/75-50x50 | 50 × 50 mm | 75 | 8 | 50±5 | 455±5 | – |
IF-458-9/65-13 | 13 mm Ø | 65 | 3 | 9±2 | 458±2 | – |
IF-458-9/65-25 | 25 mm Ø | 65 | 3 | 9±2 | 458±2 | – |
IF-458-9/65-50 | 50 mm Ø | 65 | 3 | 9±2 | 458±2 | – |
IF-458-9/65-50x50 | 50 × 50 mm | 65 | 3 | 9±2 | 458±2 | – |
IF-460-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 460±2 | Eu, Sr |
IF-460-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 460±2 | Eu, Sr |
IF-460-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 460±2 | Eu, Sr |
IF-460-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 460±2 | Eu, Sr |
IF-460-25/65-13 | 13 mm Ø | 65 | 5 | 25±3,5 | 460±3.5 | |
IF-460-25/65-25 | 25 mm Ø | 65 | 5 | 25±3,5 | 460±3.5 | |
IF-460-25/65-50 | 50 mm Ø | 65 | 5 | 25±3,5 | 460±3.5 | |
IF-460-25/65-50x50 | 50 × 50 mm | 65 | 5 | 25±3,5 | 460±3.5 | |
IF-460-80/70-13 | 13 mm Ø | 70 | 8 | 80±10 | 460±8 | |
IF-460-80/70-25 | 25 mm Ø | 70 | 8 | 80±10 | 460±8 | |
IF-460-80/70-50 | 50 mm Ø | 70 | 8 | 80±10 | 460±8 | |
IF-460-80/70-50x50 | 50 × 50 mm | 70 | 8 | 80±10 | 460±8 | |
IF-460-100/70-13 | 13 mm Ø | 70 | 8 | 100±15 | 460±15 | |
IF-460-100/70-25 | 25 mm Ø | 70 | 8 | 100±15 | 460±15 | |
IF-460-100/70-50 | 50 mm Ø | 70 | 8 | 100±15 | 460±15 | |
IF-460-100/70-50x50 | 50 × 50 mm | 70 | 8 | 100±15 | 460±15 | |
IF-460-300/70-13 | 13 mm Ø | 70 | 10 | 300±50 | 460±30 | – |
IF-460-300/70-25 | 25 mm Ø | 70 | 10 | 300±50 | 460±30 | – |
IF-460-300/70-50 | 50 mm Ø | 70 | 10 | 300±50 | 460±30 | – |
IF-460-300/70-50x50 | 50 × 50 mm | 70 | 10 | 300±50 | 460±30 | – |
IF-465-10/55-13 | 13 mm Ø | 55 | 3 | 10±2 | 465±2 | – |
IF-465-10/55-25 | 25 mm Ø | 55 | 3 | 10±2 | 465±2 | – |
IF-465-10/55-50 | 50 mm Ø | 55 | 3 | 10±2 | 465±2 | – |
IF-465-10/55-50x50 | 50 × 50 mm | 55 | 3 | 10±2 | 465±2 | – |
IF-465-30/70-13 | 13 mm Ø | 70 | 6 | 30±3,5 | 465±3.5 | – |
IF-465-30/70-25 | 25 mm Ø | 70 | 6 | 30±3,5 | 465±3.5 | – |
IF-465-30/70-50 | 50 mm Ø | 70 | 6 | 30±3,5 | 465±3.5 | – |
IF-465-30/70-50x50 | 50 × 50 mm | 70 | 6 | 30±3,5 | 465±3.5 | – |
IF-470-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 470±2 | Br |
IF-470-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 470±2 | Br |
IF-470-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 470±2 | Br |
IF-470-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 470±2 | Br |
IF-470-30/70-13 | 13 mm Ø | 70 | 4 | 30±3,5 | 470±3.5 | |
IF-470-30/70-25 | 25 mm Ø | 70 | 4 | 30±3,5 | 470±3.5 | |
IF-470-30/70-50 | 50 mm Ø | 70 | 4 | 30±3,5 | 470±3.5 | |
IF-470-30/70-50x50 | 50 × 50 mm | 70 | 4 | 30±3,5 | 470±3.5 | |
IF-470-55/60-13 | 13 mm Ø | 60 | 8 | 55±5 | 470±5 | – |
IF-470-55/60-25 | 25 mm Ø | 60 | 8 | 55±5 | 470±5 | – |
IF-470-55/60-50 | 50 mm Ø | 60 | 8 | 55±5 | 470±5 | – |
IF-470-55/60-50x50 | 50 × 50 mm | 60 | 8 | 55±5 | 470±5 | – |
IF-475-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 475±2 | Br |
IF-475-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 475±2 | Br |
IF-475-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 475±2 | Br |
IF-475-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 475±2 | Br |
IF-480-10/55-13 | 13 mm Ø | 55 | 3 | 10±2 | 480±2 | – |
IF-480-10/55-25 | 25 mm Ø | 55 | 3 | 10±2 | 480±2 | – |
IF-480-10/55-50 | 50 mm Ø | 55 | 3 | 10±2 | 480±2 | – |
IF-480-10/55-50x50 | 50 × 50 mm | 55 | 3 | 10±2 | 480±2 | – |
IF-480-25/65-13 | 13 mm Ø | 65 | 4 | 25±3 | 480±3 | – |
IF-480-25/65-25 | 25 mm Ø | 65 | 4 | 25±3 | 480±3 | – |
IF-480-25/65-50 | 50 mm Ø | 65 | 4 | 25±3 | 480±3 | – |
IF-480-25/65-50x50 | 50 × 50 mm | 65 | 4 | 25±3 | 480±3 | – |
IF-480-30/60-13 | 13 mm Ø | 60 | 6 | 30±3 | 480±3 | – |
IF-480-30/60-25 | 25 mm Ø | 60 | 6 | 30±3 | 480±3 | – |
IF-480-30/60-50 | 50 mm Ø | 60 | 6 | 30±3 | 480±3 | – |
IF-480-30/60-50x50 | 50 × 50 mm | 60 | 6 | 30±3 | 480±3 | – |
IF-480-88/80-13 | 13 mm Ø | 80 | 10 | 88±8 | 480±8 | – |
IF-480-88/80-25 | 25 mm Ø | 80 | 10 | 88±8 | 480±8 | – |
IF-480-88/80-50 | 50 mm Ø | 80 | 10 | 88±8 | 480±8 | – |
IF-480-88/80-50x50 | 50 × 50 mm | 80 | 10 | 88±8 | 480±8 | – |
IF-485-20/60-13 | 13 mm Ø | 60 | 4 | 20±2 | 485±3 | – |
IF-485-20/60-25 | 25 mm Ø | 60 | 4 | 20±2 | 485±3 | – |
IF-485-20/60-50 | 50 mm Ø | 60 | 4 | 20±2 | 485±3 | – |
IF-485-20/60-50x50 | 50 × 50 mm | 60 | 4 | 20±2 | 485±3 | – |
IF-486-8/50-13 | 13 mm Ø | 50 | 3 | 8±2 | 486.1±2 | H, Zn |
IF-486-8/50-25 | 25 mm Ø | 50 | 3 | 8±2 | 486.1±2 | H, Zn |
IF-486-8/50-50 | 50 mm Ø | 50 | 3 | 8±2 | 486.1±2 | H, Zn |
IF-486-8/50-50x50 | 50 × 50 mm | 50 | 3 | 8±2 | 486.1±2 | H, Zn |
IF-488-8/70-13 | 13 mm Ø | 70 | 4 | 8±2 | 488±2 | Ar/Ion |
IF-488-8/70-25 | 25 mm Ø | 70 | 4 | 8±2 | 488±2 | Ar/Ion |
IF-488-8/70-50 | 50 mm Ø | 70 | 4 | 8±2 | 488±2 | Ar/Ion |
IF-488-8/70-50x50 | 50 × 50 mm | 70 | 4 | 8±2 | 488±2 | Ar/Ion |
IF-488-10/50-13 | 13 mm Ø | 50 | 4 | 10±2 | 488±2 | Ar/Ion |
IF-488-10/50-25 | 25 mm Ø | 50 | 4 | 10±2 | 488±2 | Ar/Ion |
IF-488-10/50-50 | 50 mm Ø | 50 | 4 | 10±2 | 488±2 | Ar/Ion |
IF-488-10/50-50x50 | 50 × 50 mm | 50 | 4 | 10±2 | 488±2 | Ar/Ion |
IF-488-10/70-13 | 13 mm Ø | 70 | 4 | 10±2 | 488±2 | – |
IF-488-10/70-25 | 25 mm Ø | 70 | 4 | 10±2 | 488±2 | – |
IF-488-10/70-50 | 50 mm Ø | 70 | 4 | 10±2 | 488±2 | – |
IF-488-10/70-50x50 | 50 × 50 mm | 70 | 4 | 10±2 | 488±2 | – |
IF-488-23/65-13 | 13 mm Ø | 65 | 4 | 23±2 | 488±3 | – |
IF-488-23/65-25 | 25 mm Ø | 65 | 4 | 23±2 | 488±3 | – |
IF-488-23/65-50 | 50 mm Ø | 65 | 4 | 23±2 | 488±3 | – |
IF-488-23/65-50x50 | 50 × 50 mm | 65 | 4 | 23±2 | 488±3 | – |
IF-490-180/70-13 | 13 mm Ø | 70 | – | 180±10 | 490±10 | – |
IF-490-180/70-25 | 25 mm Ø | 70 | – | 180±10 | 490±10 | – |
IF-490-180/70-50 | 50 mm Ø | 70 | – | 180±10 | 490±10 | – |
IF-490-180/70-50x50 | 50 × 50 mm | 70 | – | 180±10 | 490±10 | – |
IF-490-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 490±2 | – |
IF-490-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 490±2 | – |
IF-490-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 490±2 | – |
IF-490-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 490±2 | – |
IF-492-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 492±2 | – |
IF-492-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 492±2 | – |
IF-492-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 492±2 | – |
IF-492-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 492±2 | – |
IF-495-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 495±2 | – |
IF-495-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 495±2 | – |
IF-495-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 495±2 | – |
IF-495-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 495±2 | – |
IF-495-20/70-13 | 13 mm Ø | 70 | 4 | 20±2,5 | 495±2.5 | – |
IF-495-20/70-25 | 25 mm Ø | 70 | 4 | 20±2,5 | 495±2.5 | – |
IF-495-20/70-50 | 50 mm Ø | 70 | 4 | 20±2,5 | 495±2.5 | – |
IF-495-20/70-50x50 | 50 × 50 mm | 70 | 4 | 20±2,5 | 495±2.5 | – |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-500-10/65-13 | 13 mm Ø | 65 | 3 | 10±2 | 500±2 | Biomedical |
IF-500-10/65-25 | 25 mm Ø | 65 | 3 | 10±2 | 500±2 | Biomedical |
IF-500-10/65-50 | 50 mm Ø | 65 | 3 | 10±2 | 500±2 | Biomedical |
IF-500-10/65-50x50 | 50 × 50 mm | 65 | 3 | 10±2 | 500±2 | Biomedical |
IF-500-16/80-13 | 13 mm Ø | 80 | 4 | 16±2 | 500±3 | – |
IF-500-16/80-25 | 25 mm Ø | 80 | 4 | 16±2 | 500±3 | – |
IF-500-16/80-50 | 50 mm Ø | 80 | 4 | 16±2 | 500±3 | – |
IF-500-16/80-50x50 | 50 × 50 mm | 80 | 4 | 16±2 | 500±3 | – |
IF-500-25/70-13 | 13 mm Ø | 70 | 4 | 25±3,5 | 500±3.5 | – |
IF-500-25/70-25 | 25 mm Ø | 70 | 4 | 25±3,5 | 500±3.5 | – |
IF-500-25/70-50 | 50 mm Ø | 70 | 4 | 25±3,5 | 500±3.5 | – |
IF-500-25/70-50x50 | 50 × 50 mm | 70 | 4 | 25±3,5 | 500±3.5 | – |
IF-500-110/80-13 | 13 mm Ø | 80 | 8 | 110±10 | 500±10 | – |
IF-500-110/80-25 | 25 mm Ø | 80 | 8 | 110±10 | 500±10 | – |
IF-500-110/80-50 | 50 mm Ø | 80 | 8 | 110±10 | 500±10 | – |
IF-500-110/80-50x50 | 50 × 50 mm | 80 | 8 | 110±10 | 500±10 | – |
IF-505-10/60-13 | 13 mm Ø | 60 | 3 | 10±2 | 505±2 | – |
IF-505-10/60-25 | 25 mm Ø | 60 | 3 | 10±2 | 505±2 | – |
IF-505-10/60-50 | 50 mm Ø | 60 | 3 | 10±2 | 505±2 | – |
IF-505-10/60-50x50 | 50 × 50 mm | 60 | 3 | 10±2 | 505±2 | – |
IF-505-25/60-13 | 13 mm Ø | 60 | 4 | 25±3,5 | 505±3.5 | – |
IF-505-25/60-25 | 25 mm Ø | 60 | 4 | 25±3,5 | 505±3.5 | – |
IF-505-25/60-50 | 50 mm Ø | 60 | 4 | 25±3,5 | 505±3.5 | – |
IF-505-25/60-50x50 | 50 × 50 mm | 60 | 4 | 25±3,5 | 505±3.5 | – |
IF-510-10/60-13 | 13 mm Ø | 60 | 3 | 10±2 | 510±2 | – |
IF-510-10/60-25 | 25 mm Ø | 60 | 3 | 10±2 | 510±2 | – |
IF-510-10/60-50 | 50 mm Ø | 60 | 3 | 10±2 | 510±2 | – |
IF-510-10/60-50x50 | 50 × 50 mm | 60 | 3 | 10±2 | 510±2 | – |
IF-510-40/75-13 | 13 mm Ø | 75 | 8 | 40±4 | 510±4 | – |
IF-510-40/75-25 | 25 mm Ø | 75 | 8 | 40±4 | 510±4 | – |
IF-510-40/75-50 | 50 mm Ø | 75 | 8 | 40±4 | 510±4 | – |
IF-510-40/75-50x50 | 50 × 50 mm | 75 | 8 | 40±4 | 510±4 | – |
IF-514-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 514.5±2 | Ar/Ion |
IF-514-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 514.5±2 | Ar/Ion |
IF-514-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 514.5±2 | Ar/Ion |
IF-514-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 514.5±2 | Ar/Ion |
IF-520-8/60-13 | 13 mm Ø | 40–60 | 4 | 8±2 | 520±2 | – |
IF-520-8/60-25 | 25 mm Ø | 40–60 | 4 | 8±2 | 520±2 | – |
IF-520-8/60-50 | 50 mm Ø | 40–60 | 4 | 8±2 | 520±2 | – |
IF-520-8/60-50x50 | 50 × 50 mm | 40–60 | 4 | 8±2 | 520±2 | – |
IF-520-10/55-13 | 13 mm Ø | 55 | 3 | 10±2 | 520±2 | – |
IF-520-10/55-25 | 25 mm Ø | 55 | 3 | 10±2 | 520±2 | – |
IF-520-10/55-50 | 50 mm Ø | 55 | 3 | 10±2 | 520±2 | – |
IF-520-10/55-50x50 | 50 × 50 mm | 55 | 3 | 10±2 | 520±2 | – |
IF-520-35/65-13 | 13 mm Ø | 65 | 7 | 35±35 | 520±3.5 | – |
IF-520-35/65-25 | 25 mm Ø | 65 | 7 | 35±35 | 520±3.5 | – |
IF-520-35/65-50 | 50 mm Ø | 65 | 7 | 35±35 | 520±3.5 | – |
IF-520-35/65-50x50 | 50 × 50 mm | 65 | 7 | 35±35 | 520±3.5 | – |
IF-520-50/75-13 | 13 mm Ø | 75 | 6 | 50±4,5 | 520±4.5 | – |
IF-520-50/75-25 | 25 mm Ø | 75 | 6 | 50±4,5 | 520±4.5 | – |
IF-520-50/75-50 | 50 mm Ø | 75 | 6 | 50±4,5 | 520±4.5 | – |
IF-520-50/75-50x50 | 50 × 50 mm | 75 | 6 | 50±4,5 | 520±4.5 | – |
IF-522-12/75-13 | 13 mm Ø | 75 | 4 | 12±2 | 522±2 | – |
IF-522-12/75-25 | 25 mm Ø | 75 | 4 | 12±2 | 522±2 | – |
IF-522-12/75-50 | 50 mm Ø | 75 | 4 | 12±2 | 522±2 | – |
IF-522-12/75-50x50 | 50 × 50 mm | 75 | 4 | 12±2 | 522±2 | – |
IF-525-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 525±2 | – |
IF-525-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 525±2 | – |
IF-525-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 525±2 | – |
IF-525-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 525±2 | – |
IF-525-18/75-13 | 13 mm Ø | 75 | 4 | 18±3 | 525±3 | – |
IF-525-18/75-25 | 25 mm Ø | 75 | 4 | 18±3 | 525±3 | – |
IF-525-18/75-50 | 50 mm Ø | 75 | 4 | 18±3 | 525±3 | – |
IF-525-18/75-50x50 | 50 × 50 mm | 75 | 4 | 18±3 | 525±3 | – |
IF-527-6/50-13 | 13 mm Ø | 50 | 3 | 6±2 | 527±2 | – |
IF-527-6/50-25 | 25 mm Ø | 50 | 3 | 6±2 | 527±2 | – |
IF-527-6/50-50 | 50 mm Ø | 50 | 3 | 6±2 | 527±2 | – |
IF-527-6/50-50x50 | 50 × 50 mm | 50 | 3 | 6±2 | 527±2 | – |
IF-530-10/55-13 | 13 mm Ø | 55 | 3 | 10±2 | 530±2 | – |
IF-530-10/55-25 | 25 mm Ø | 55 | 3 | 10±2 | 530±2 | – |
IF-530-10/55-50 | 50 mm Ø | 55 | 3 | 10±2 | 530±2 | – |
IF-530-10/55-50x50 | 50 × 50 mm | 55 | 3 | 10±2 | 530±2 | – |
IF-530-25/75-13 | 13 mm Ø | 75 | 4 | 25±3,5 | 530±3.5 | – |
IF-530-25/75-25 | 25 mm Ø | 75 | 4 | 25±3,5 | 530±3.5 | – |
IF-530-25/75-50 | 50 mm Ø | 75 | 4 | 25±3,5 | 530±3.5 | – |
IF-530-25/75-50x50 | 50 × 50 mm | 75 | 4 | 25±3,5 | 530±3.5 | – |
IF-532-3/60-13 | 13 mm Ø | 30–60 | 6 | 3±1 | 532±1 | – |
IF-532-3/60-25 | 25 mm Ø | 30–60 | 6 | 3±1 | 532±1 | – |
IF-532-3/60-50 | 50 mm Ø | 30–60 | 6 | 3±1 | 532±1 | – |
IF-532-3/60-50x50 | 50 × 50 mm | 30–60 | 6 | 3±1 | 532±1 | – |
IF-532-6/60-13 | 13 mm Ø | 60 | 3 | 6±1,5 | 532±1.5 | – |
IF-532-6/60-25 | 25 mm Ø | 60 | 3 | 6±1,5 | 532±1.5 | – |
IF-532-6/60-50 | 50 mm Ø | 60 | 3 | 6±1,5 | 532±1.5 | – |
IF-532-6/60-50x50 | 50 × 50 mm | 60 | 3 | 6±1,5 | 532±1.5 | – |
IF-532-10/60-13 | 13 mm Ø | 60 | 3 | 10±2 | 532±2 | Nd/Yag |
IF-532-10/60-25 | 25 mm Ø | 60 | 3 | 10±2 | 532±2 | Nd/Yag |
IF-532-10/60-50 | 50 mm Ø | 60 | 3 | 10±2 | 532±2 | Nd/Yag |
IF-532-10/60-50x50 | 50 × 50 mm | 60 | 3 | 10±2 | 532±2 | Nd/Yag |
IF-532-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 532±2 | Nd/Yag |
IF-532-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 532±2 | Nd/Yag |
IF-532-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 532±2 | Nd/Yag |
IF-532-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 532±2 | Nd/Yag |
IF-532-15/70-13 | 13 mm Ø | 70 | 4 | 15±2 | 532±2 | |
IF-532-15/70-25 | 25 mm Ø | 70 | 4 | 15±2 | 532±2 | |
IF-532-15/70-50 | 50 mm Ø | 70 | 4 | 15±2 | 532±2 | |
IF-532-15/70-50x50 | 50 × 50 mm | 70 | 4 | 15±2 | 532±2 | |
IF-535-6/60-13 | 13 mm Ø | 60 | 3 | 6±1,5 | 535±1.5 | – |
IF-535-6/60-25 | 25 mm Ø | 60 | 3 | 6±1,5 | 535±1.5 | – |
IF-535-6/60-50 | 50 mm Ø | 60 | 3 | 6±1,5 | 535±1.5 | – |
IF-535-6/60-50x50 | 50 × 50 mm | 60 | 3 | 6±1,5 | 535±1.5 | – |
IF-535-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 535±2 | – |
IF-535-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 535±2 | – |
IF-535-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 535±2 | – |
IF-535-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 535±2 | – |
IF-535-25/70-13 | 13 mm Ø | 70 | 4 | 25±2,5 | 535±2.5 | – |
IF-535-25/70-25 | 25 mm Ø | 70 | 4 | 25±2,5 | 535±2.5 | – |
IF-535-25/70-50 | 50 mm Ø | 70 | 4 | 25±2,5 | 535±2.5 | – |
IF-535-25/70-50x50 | 50 × 50 mm | 70 | 4 | 25±2,5 | 535±2.5 | – |
IF-535-50/60-13 | 13 mm Ø | 40–60 | 6 | 50±5 | 535±5 | – |
IF-535-50/60-25 | 25 mm Ø | 40–60 | 6 | 50±5 | 535±5 | – |
IF-535-50/60-50 | 50 mm Ø | 40–60 | 6 | 50±5 | 535±5 | – |
IF-535-50/60-50x50 | 50 × 50 mm | 40–60 | 6 | 50±5 | 535±5 | – |
IF-535-220/80-13 | 13 mm Ø | 80 | 10 | 220±15 | 535±15 | – |
IF-535-220/80-25 | 25 mm Ø | 80 | 10 | 220±15 | 535±15 | – |
IF-535-220/80-50 | 50 mm Ø | 80 | 10 | 220±15 | 535±15 | – |
IF-535-220/80-50x50 | 50 × 50 mm | 80 | 10 | 220±15 | 535±15 | – |
IF-540-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 540±2 | – |
IF-540-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 540±2 | – |
IF-540-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 540±2 | – |
IF-540-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 540±2 | – |
IF-540-20/70-13 | 13 mm Ø | 70 | 4 | 20±3 | 540±3 | – |
IF-540-20/70-25 | 25 mm Ø | 70 | 4 | 20±3 | 540±3 | – |
IF-540-20/70-50 | 50 mm Ø | 70 | 4 | 20±3 | 540±3 | – |
IF-540-20/70-50x50 | 50 × 50 mm | 70 | 4 | 20±3 | 540±3 | – |
IF-540-40/60-13 | 13 mm Ø | 40–60 | 5 | 40±4 | 540±4 | – |
IF-540-40/60-25 | 25 mm Ø | 40–60 | 5 | 40±4 | 540±4 | – |
IF-540-40/60-50 | 50 mm Ø | 40–60 | 5 | 40±4 | 540±4 | – |
IF-540-40/60-50x50 | 50 × 50 mm | 40–60 | 5 | 40±4 | 540±4 | – |
IF-540-100/80-13 | 13 mm Ø | 80 | 8 | 100±10 | 540±10 | – |
IF-540-100/80-25 | 25 mm Ø | 80 | 8 | 100±10 | 540±10 | – |
IF-540-100/80-50 | 50 mm Ø | 80 | 8 | 100±10 | 540±10 | – |
IF-540-100/80-50x50 | 50 × 50 mm | 80 | 8 | 100±10 | 540±10 | – |
IF-545-9/70-13 | 13 mm Ø | 70 | 3 | 9±2 | 545±2 | – |
IF-545-9/70-25 | 25 mm Ø | 70 | 3 | 9±2 | 545±2 | – |
IF-545-9/70-50 | 50 mm Ø | 70 | 3 | 9±2 | 545±2 | – |
IF-545-9/70-50x50 | 50 × 50 mm | 70 | 3 | 9±2 | 545±2 | – |
IF-545-20/70-13 | 13 mm Ø | 70 | 4 | 20±2 | 545±3 | – |
IF-545-20/70-25 | 25 mm Ø | 70 | 4 | 20±2 | 545±3 | – |
IF-545-20/70-50 | 50 mm Ø | 70 | 4 | 20±2 | 545±3 | – |
IF-545-20/70-50x50 | 50 × 50 mm | 70 | 4 | 20±2 | 545±3 | – |
IF-545-40/60-13 | 13 mm Ø | 60 | 6 | 40±3 | 545±4 | – |
IF-545-40/60-25 | 25 mm Ø | 60 | 6 | 40±3 | 545±4 | – |
IF-545-40/60-50 | 50 mm Ø | 60 | 6 | 40±3 | 545±4 | – |
IF-545-40/60-50x50 | 50 × 50 mm | 60 | 6 | 40±3 | 545±4 | – |
IF-546-5/65-13 | 13 mm Ø | 65 | 3 | 5±1,5 | 546.1±1.5 | |
IF-546-5/65-25 | 25 mm Ø | 65 | 3 | 5±1,5 | 546.1±1.5 | |
IF-546-5/65-50 | 50 mm Ø | 65 | 3 | 5±1,5 | 546.1±1.5 | |
IF-546-5/65-50x50 | 50 × 50 mm | 65 | 3 | 5±1,5 | 546.1±1.5 | |
IF-546-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 546.1±2 | Hg |
IF-546-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 546.1±2 | Hg |
IF-546-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 546.1±2 | Hg |
IF-546-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 546.1±2 | Hg |
IF-546-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 546.1±2 | Hg |
IF-546-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 546.1±2 | Hg |
IF-546-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 546.1±2 | Hg |
IF-546-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 546.1±2 | Hg |
IF-547-7/70-13 | 13 mm Ø | 70 | 3 | 7±2 | 547.3±2 | |
IF-547-7/70-25 | 25 mm Ø | 70 | 3 | 7±2 | 547.3±2 | |
IF-547-7/70-50 | 50 mm Ø | 70 | 3 | 7±2 | 547.3±2 | |
IF-547-7/70-50x50 | 50 × 50 mm | 70 | 3 | 7±2 | 547.3±2 |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-550-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 550±2 | – |
IF-550-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 550±2 | – |
IF-550-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 550±2 | – |
IF-550-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 550±2 | – |
IF-550-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 550±2 | – |
IF-550-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 550±2 | – |
IF-550-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 550±2 | – |
IF-550-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 550±2 | – |
IF-550-20/80-13 | 13 mm Ø | 80 | 4 | 20±2,5 | 550±2.5 | – |
IF-550-20/80-25 | 25 mm Ø | 80 | 4 | 20±2,5 | 550±2.5 | – |
IF-550-20/80-50 | 50 mm Ø | 80 | 4 | 20±2,5 | 550±2.5 | – |
IF-550-20/80-50x50 | 50 × 50 mm | 80 | 4 | 20±2,5 | 550±2.5 | – |
IF-550-80/75-13 | 13 mm Ø | 75 | 6 | 80±6 | 550±6 | – |
IF-550-80/75-25 | 25 mm Ø | 75 | 6 | 80±6 | 550±6 | – |
IF-550-80/75-50 | 50 mm Ø | 75 | 6 | 80±6 | 550±6 | – |
IF-550-80/75-50x50 | 50 × 50 mm | 75 | 6 | 80±6 | 550±6 | – |
IF-553-3/70-13 | 13 mm Ø | 70 | 3 | 3±1,5 | 553±1.5 | – |
IF-553-3/70-25 | 25 mm Ø | 70 | 3 | 3±1,5 | 553±1.5 | – |
IF-553-3/70-50 | 50 mm Ø | 70 | 3 | 3±1,5 | 553±1.5 | – |
IF-553-3/70-50x50 | 50 × 50 mm | 70 | 3 | 3±1,5 | 553±1.5 | – |
IF-555-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 555±2 | – |
IF-555-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 555±2 | – |
IF-555-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 555±2 | – |
IF-555-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 555±2 | – |
IF-560-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 560±2 | – |
IF-560-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 560±2 | – |
IF-560-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 560±2 | – |
IF-560-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 560±2 | – |
IF-560-40/75-13 | 13 mm Ø | 75 | 6 | 40±3 | 560±3 | – |
IF-560-40/75-25 | 25 mm Ø | 75 | 6 | 40±3 | 560±3 | – |
IF-560-40/75-50 | 50 mm Ø | 75 | 6 | 40±3 | 560±3 | – |
IF-560-40/75-50x50 | 50 × 50 mm | 75 | 6 | 40±3 | 560±3 | – |
IF-562-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 562±2 | – |
IF-562-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 562±2 | – |
IF-562-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 562±2 | – |
IF-562-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 562±2 | – |
IF-565-10/45-13 | 13 mm Ø | 45 | 3 | 10±2 | 565±2 | – |
IF-565-10/45-25 | 25 mm Ø | 45 | 3 | 10±2 | 565±2 | – |
IF-565-10/45-50 | 50 mm Ø | 45 | 3 | 10±2 | 565±2 | – |
IF-565-10/45-50x50 | 50 × 50 mm | 45 | 3 | 10±2 | 565±2 | – |
IF-565-10/60-13 | 13 mm Ø | 60 | 3 | 10±2 | 565±2 | – |
IF-565-10/60-25 | 25 mm Ø | 60 | 3 | 10±2 | 565±2 | – |
IF-565-10/60-50 | 50 mm Ø | 60 | 3 | 10±2 | 565±2 | – |
IF-565-10/60-50x50 | 50 × 50 mm | 60 | 3 | 10±2 | 565±2 | – |
IF-570-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 570±2 | – |
IF-570-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 570±2 | – |
IF-570-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 570±2 | – |
IF-570-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 570±2 | – |
IF-570-20/60-13 | 13 mm Ø | 60 | 4 | 20±2,5 | 570±2.5 | – |
IF-570-20/60-25 | 25 mm Ø | 60 | 4 | 20±2,5 | 570±2.5 | – |
IF-570-20/60-50 | 50 mm Ø | 60 | 4 | 20±2,5 | 570±2.5 | – |
IF-570-20/60-50x50 | 50 × 50 mm | 60 | 4 | 20±2,5 | 570±2.5 | – |
IF-570-50/65-13 | 13 mm Ø | 65 | 10 | 50±5 | 570±5 | – |
IF-570-50/65-25 | 25 mm Ø | 65 | 10 | 50±5 | 570±5 | – |
IF-570-50/65-50 | 50 mm Ø | 65 | 10 | 50±5 | 570±5 | – |
IF-570-50/65-50x50 | 50 × 50 mm | 65 | 10 | 50±5 | 570±5 | – |
IF-575-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 575±2 | – |
IF-575-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 575±2 | – |
IF-575-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 575±2 | – |
IF-575-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 575±2 | – |
IF-575-30/55-13 | 13 mm Ø | 55 | 4 | 30±2 | 575±3 | – |
IF-575-30/55-25 | 25 mm Ø | 55 | 4 | 30±2 | 575±3 | – |
IF-575-30/55-50 | 50 mm Ø | 55 | 4 | 30±2 | 575±3 | – |
IF-575-30/55-50x50 | 50 × 50 mm | 55 | 4 | 30±2 | 575±3 | – |
IF-577-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 577±2 | Hg |
IF-577-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 577±2 | Hg |
IF-577-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 577±2 | Hg |
IF-577-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 577±2 | Hg |
IF-578-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 578±2 | – |
IF-578-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 578±2 | – |
IF-578-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 578±2 | – |
IF-578-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 578±2 | – |
IF-578-25/80-13 | 13 mm Ø | 80 | 4 | 25±2,5 | 578±2.5 | – |
IF-578-25/80-25 | 25 mm Ø | 80 | 4 | 25±2,5 | 578±2.5 | – |
IF-578-25/80-50 | 50 mm Ø | 80 | 4 | 25±2,5 | 578±2.5 | – |
IF-578-25/80-50x50 | 50 × 50 mm | 80 | 4 | 25±2,5 | 578±2.5 | – |
IF-578-30/60-13 | 13 mm Ø | 60 | 4 | 30±3,5 | 578±3 | – |
IF-578-30/60-25 | 25 mm Ø | 60 | 4 | 30±3,5 | 578±3 | – |
IF-578-30/60-50 | 50 mm Ø | 60 | 4 | 30±3,5 | 578±3 | – |
IF-578-30/60-50x50 | 50 × 50 mm | 60 | 4 | 30±3,5 | 578±3 | – |
IF-579-5/65-13 | 13 mm Ø | 65 | 3 | 5±1,5 | 579±1.5 | – |
IF-579-5/65-25 | 25 mm Ø | 65 | 3 | 5±1,5 | 579±1.5 | – |
IF-579-5/65-50 | 50 mm Ø | 65 | 3 | 5±1,5 | 579±1.5 | – |
IF-579-5/65-50x50 | 50 × 50 mm | 65 | 3 | 5±1,5 | 579±1.5 | – |
IF-580-7/60-13 | 13 mm Ø | 40–60 | 3 | 7±2 | 580±2 | – |
IF-580-7/60-25 | 25 mm Ø | 40–60 | 3 | 7±2 | 580±2 | – |
IF-580-7/60-50 | 50 mm Ø | 40–60 | 3 | 7±2 | 580±2 | – |
IF-580-7/60-50x50 | 50 × 50 mm | 40–60 | 3 | 7±2 | 580±2 | – |
IF-580-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 580±2 | – |
IF-580-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 580±2 | – |
IF-580-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 580±2 | – |
IF-580-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 580±2 | – |
IF-580-20/70-13 | 13 mm Ø | 70 | 3 | 20±2 | 580±2.5 | – |
IF-580-20/70-25 | 25 mm Ø | 70 | 3 | 20±2 | 580±2.5 | – |
IF-580-20/70-50 | 50 mm Ø | 70 | 3 | 20±2 | 580±2.5 | – |
IF-580-20/70-50x50 | 50 × 50 mm | 70 | 3 | 20±2 | 580±2.5 | – |
IF-580-100/70-13 | 13 mm Ø | 70 | 10 | 100±15 | 580±15 | – |
IF-580-100/70-25 | 25 mm Ø | 70 | 10 | 100±15 | 580±15 | – |
IF-580-100/70-50 | 50 mm Ø | 70 | 10 | 100±15 | 580±15 | – |
IF-580-100/70-50x50 | 50 × 50 mm | 70 | 10 | 100±15 | 580±15 | – |
IF-585-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 585±2 | – |
IF-585-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 585±2 | – |
IF-585-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 585±2 | – |
IF-585-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 585±2 | – |
IF-589-4/70-13 | 13 mm Ø | 70 | 4 | 4±1,5 | 589.3±1.5 | |
IF-589-4/70-25 | 25 mm Ø | 70 | 4 | 4±1,5 | 589.3±1.5 | |
IF-589-4/70-50 | 50 mm Ø | 70 | 4 | 4±1,5 | 589.3±1.5 | |
IF-589-4/70-50x50 | 50 × 50 mm | 70 | 4 | 4±1,5 | 589.3±1.5 | |
IF-589-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 589.3±2 | N–A |
IF-589-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 589.3±2 | N–A |
IF-589-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 589.3±2 | N–A |
IF-589-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 589.3±2 | N–A |
IF-589-20/70-13 | 13 mm Ø | 70 | 4 | 20±2,5 | 589.3±2.5 | |
IF-589-20/70-25 | 25 mm Ø | 70 | 4 | 20±2,5 | 589.3±2.5 | |
IF-589-20/70-50 | 50 mm Ø | 70 | 4 | 20±2,5 | 589.3±2.5 | |
IF-589-20/70-50x50 | 50 × 50 mm | 70 | 4 | 20±2,5 | 589.3±2.5 | |
IF-590-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 590±2 | Biomedical |
IF-590-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 590±2 | Biomedical |
IF-590-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 590±2 | Biomedical |
IF-590-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 590±2 | Biomedical |
IF-590-20/70-13 | 13 mm Ø | 70 | 4 | 20±2,5 | 590±2.5 | |
IF-590-20/70-25 | 25 mm Ø | 70 | 4 | 20±2,5 | 590±2.5 | |
IF-590-20/70-50 | 50 mm Ø | 70 | 4 | 20±2,5 | 590±2.5 | |
IF-590-20/70-50x50 | 50 × 50 mm | 70 | 4 | 20±2,5 | 590±2.5 | |
IF-590-35/75-13 | 13 mm Ø | 75 | 5 | 35±3,5 | 590±3.5 | |
IF-590-35/75-25 | 25 mm Ø | 75 | 5 | 35±3,5 | 590±3.5 | |
IF-590-35/75-50 | 50 mm Ø | 75 | 5 | 35±3,5 | 590±3.5 | |
IF-590-35/75-50x50 | 50 × 50 mm | 75 | 5 | 35±3,5 | 590±3.5 | |
IF-591-7/70-13 | 13 mm Ø | 70 | 3 | 7±2 | 591±2 | – |
IF-591-7/70-25 | 25 mm Ø | 70 | 3 | 7±2 | 591±2 | – |
IF-591-7/70-50 | 50 mm Ø | 70 | 3 | 7±2 | 591±2 | – |
IF-591-7/70-50x50 | 50 × 50 mm | 70 | 3 | 7±2 | 591±2 | – |
IF-595-10/55-13 | 13 mm Ø | 55 | 3 | 10±2 | 595±2 | – |
IF-595-10/55-25 | 25 mm Ø | 55 | 3 | 10±2 | 595±2 | – |
IF-595-10/55-50 | 50 mm Ø | 55 | 3 | 10±2 | 595±2 | – |
IF-595-10/55-50x50 | 50 × 50 mm | 55 | 3 | 10±2 | 595±2 | – |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-600-10/55-13 | 13 mm Ø | 55 | 3 | 10±2 | 600±2 | – |
IF-600-10/55-25 | 25 mm Ø | 55 | 3 | 10±2 | 600±2 | – |
IF-600-10/55-50 | 50 mm Ø | 55 | 3 | 10±2 | 600±2 | – |
IF-600-10/55-50x50 | 50 × 50 mm | 55 | 3 | 10±2 | 600±2 | – |
IF-600-22/60-13 | 13 mm Ø | 50–60 | 4 | 22±3 | 600±3 | – |
IF-600-22/60-25 | 25 mm Ø | 50–60 | 4 | 22±3 | 600±3 | – |
IF-600-22/60-50 | 50 mm Ø | 50–60 | 4 | 22±3 | 600±3 | – |
IF-600-22/60-50x50 | 50 × 50 mm | 50–60 | 4 | 22±3 | 600±3 | – |
IF-600-50/80-13 | 13 mm Ø | 60–80 | 8 | 50±5 | 600±5 | – |
IF-600-50/80-25 | 25 mm Ø | 60–80 | 8 | 50±5 | 600±5 | – |
IF-600-50/80-50 | 50 mm Ø | 60–80 | 8 | 50±5 | 600±5 | – |
IF-600-50/80-50x50 | 50 × 50 mm | 60–80 | 8 | 50±5 | 600±5 | – |
IF-601-4/60-13 | 13 mm Ø | 60 | 3 | 4±1 | 601.9±1 | – |
IF-601-4/60-25 | 25 mm Ø | 60 | 3 | 4±1 | 601.9±1 | – |
IF-601-4/60-50 | 50 mm Ø | 60 | 3 | 4±1 | 601.9±1 | – |
IF-601-4/60-50x50 | 50 × 50 mm | 60 | 3 | 4±1 | 601.9±1 | – |
IF-605-10/60-13 | 13 mm Ø | 60 | 3 | 10±2 | 605±2 | – |
IF-605-10/60-25 | 25 mm Ø | 60 | 3 | 10±2 | 605±2 | – |
IF-605-10/60-50 | 50 mm Ø | 60 | 3 | 10±2 | 605±2 | – |
IF-605-10/60-50x50 | 50 × 50 mm | 60 | 3 | 10±2 | 605±2 | – |
IF-607-8/50-13 | 13 mm Ø | 50 | 4 | 8±2 | 607±2 | – |
IF-607-8/50-25 | 25 mm Ø | 50 | 4 | 8±2 | 607±2 | – |
IF-607-8/50-50 | 50 mm Ø | 50 | 4 | 8±2 | 607±2 | – |
IF-607-8/50-50x50 | 50 × 50 mm | 50 | 4 | 8±2 | 607±2 | – |
IF-608-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 608±2 | – |
IF-608-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 608±2 | – |
IF-608-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 608±2 | – |
IF-608-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 608±2 | – |
IF-610-10/55-13 | 13 mm Ø | 55 | 3 | 10±2 | 610±2 | – |
IF-610-10/55-25 | 25 mm Ø | 55 | 3 | 10±2 | 610±2 | – |
IF-610-10/55-50 | 50 mm Ø | 55 | 3 | 10±2 | 610±2 | – |
IF-610-10/55-50x50 | 50 × 50 mm | 55 | 3 | 10±2 | 610±2 | – |
IF-610-23/75-13 | 13 mm Ø | 75 | 4 | 23±2 | 610±2.5 | – |
IF-610-23/75-25 | 25 mm Ø | 75 | 4 | 23±2 | 610±2.5 | – |
IF-610-23/75-50 | 50 mm Ø | 75 | 4 | 23±2 | 610±2.5 | – |
IF-610-23/75-50x50 | 50 × 50 mm | 75 | 4 | 23±2 | 610±2.5 | – |
IF-615-10/75-13 | 13 mm Ø | 75 | 3 | 10±2 | 615±2 | – |
IF-615-10/75-25 | 25 mm Ø | 75 | 3 | 10±2 | 615±2 | – |
IF-615-10/75-50 | 50 mm Ø | 75 | 3 | 10±2 | 615±2 | – |
IF-615-10/75-50x50 | 50 × 50 mm | 75 | 3 | 10±2 | 615±2 | – |
IF-615-23/75-13 | 13 mm Ø | 75 | 4 | 23±2,5 | 615±2.5 | – |
IF-615-23/75-25 | 25 mm Ø | 75 | 4 | 23±2,5 | 615±2.5 | – |
IF-615-23/75-50 | 50 mm Ø | 75 | 4 | 23±2,5 | 615±2.5 | – |
IF-615-23/75-50x50 | 50 × 50 mm | 75 | 4 | 23±2,5 | 615±2.5 | – |
IF-620-10/55-13 | 13 mm Ø | 55 | 3 | 10±2 | 620±2 | – |
IF-620-10/55-25 | 25 mm Ø | 55 | 3 | 10±2 | 620±2 | – |
IF-620-10/55-50 | 50 mm Ø | 55 | 3 | 10±2 | 620±2 | – |
IF-620-10/55-50x50 | 50 × 50 mm | 55 | 3 | 10±2 | 620±2 | – |
IF-620-23/50-13 | 13 mm Ø | 50 | 4 | 23±2 | 620±2.5 | – |
IF-620-23/50-25 | 25 mm Ø | 50 | 4 | 23±2 | 620±2.5 | – |
IF-620-23/50-50 | 50 mm Ø | 50 | 4 | 23±2 | 620±2.5 | – |
IF-620-23/50-50x50 | 50 × 50 mm | 50 | 4 | 23±2 | 620±2.5 | – |
IF-623-11/60-13 | 13 mm Ø | 40–60 | 3 | 11±2 | 623±2 | – |
IF-623-11/60-25 | 25 mm Ø | 40–60 | 3 | 11±2 | 623±2 | – |
IF-623-11/60-50 | 50 mm Ø | 40–60 | 3 | 11±2 | 623±2 | – |
IF-623-11/60-50x50 | 50 × 50 mm | 40–60 | 3 | 11±2 | 623±2 | – |
IF-623-20/75-13 | 13 mm Ø | 75 | 4 | 20±2,5 | 623±2.5 | – |
IF-623-20/75-25 | 25 mm Ø | 75 | 4 | 20±2,5 | 623±2.5 | – |
IF-623-20/75-50 | 50 mm Ø | 75 | 4 | 20±2,5 | 623±2.5 | – |
IF-623-20/75-50x50 | 50 × 50 mm | 75 | 4 | 20±2,5 | 623±2.5 | – |
IF-625-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 625±2 | – |
IF-625-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 625±2 | – |
IF-625-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 625±2 | – |
IF-625-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 625±2 | – |
IF-625-40/50-13 | 13 mm Ø | 50 | 6 | 40±3,5 | 625±3.5 | – |
IF-625-40/50-25 | 25 mm Ø | 50 | 6 | 40±3,5 | 625±3.5 | – |
IF-625-40/50-50 | 50 mm Ø | 50 | 6 | 40±3,5 | 625±3.5 | – |
IF-625-40/50-50x50 | 50 × 50 mm | 50 | 6 | 40±3,5 | 625±3.5 | – |
IF-630-6/65-13 | 13 mm Ø | 65 | 3 | 6±1,5 | 630±1.5 | – |
IF-630-6/65-25 | 25 mm Ø | 65 | 3 | 6±1,5 | 630±1.5 | – |
IF-630-6/65-50 | 50 mm Ø | 65 | 3 | 6±1,5 | 630±1.5 | – |
IF-630-6/65-50x50 | 50 × 50 mm | 65 | 3 | 6±1,5 | 630±1.5 | – |
IF-630-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 630±2 | – |
IF-630-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 630±2 | – |
IF-630-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 630±2 | – |
IF-630-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 630±2 | – |
IF-630-22/80-13 | 13 mm Ø | 80 | 4 | 22±2,5 | 630±2.5 | – |
IF-630-22/80-25 | 25 mm Ø | 80 | 4 | 22±2,5 | 630±2.5 | – |
IF-630-22/80-50 | 50 mm Ø | 80 | 4 | 22±2,5 | 630±2.5 | – |
IF-630-22/80-50x50 | 50 × 50 mm | 80 | 4 | 22±2,5 | 630±2.5 | – |
IF-630-50/80-13 | 13 mm Ø | 80 | 5 | 50±5 | 630±4 | – |
IF-630-50/80-25 | 25 mm Ø | 80 | 5 | 50±5 | 630±4 | – |
IF-630-50/80-50 | 50 mm Ø | 80 | 5 | 50±5 | 630±4 | – |
IF-630-50/80-50x50 | 50 × 50 mm | 80 | 5 | 50±5 | 630±4 | – |
IF-632-4/65-13 | 13 mm Ø | 65 | 6 | 4±1 | 632.8±0.5 | HeNe |
IF-632-4/65-25 | 25 mm Ø | 65 | 6 | 4±1 | 632.8±0.5 | HeNe |
IF-632-4/65-50 | 50 mm Ø | 65 | 6 | 4±1 | 632.8±0.5 | HeNe |
IF-632-4/65-50x50 | 50 × 50 mm | 65 | 6 | 4±1 | 632.8±0.5 | HeNe |
IF-632-11/65-13 | 13 mm Ø | 65 | 3 | 11±2 | 632.8±2 | HeNe |
IF-632-11/65-25 | 25 mm Ø | 65 | 3 | 11±2 | 632.8±2 | HeNe |
IF-632-11/65-50 | 50 mm Ø | 65 | 3 | 11±2 | 632.8±2 | HeNe |
IF-632-11/65-50x50 | 50 × 50 mm | 65 | 3 | 11±2 | 632.8±2 | HeNe |
IF-632-11/80-13 | 13 mm Ø | 80 | 3 | 11±2 | 632.8±2 | HeNe |
IF-632-11/80-25 | 25 mm Ø | 80 | 3 | 11±2 | 632.8±2 | HeNe |
IF-632-11/80-50 | 50 mm Ø | 80 | 3 | 11±2 | 632.8±2 | HeNe |
IF-632-11/80-50x50 | 50 × 50 mm | 80 | 3 | 11±2 | 632.8±2 | HeNe |
IF-632-40/75-13 | 13 mm Ø | 75 | 6 | 40±4 | 632±4 | – |
IF-632-40/75-25 | 25 mm Ø | 75 | 6 | 40±4 | 632±4 | – |
IF-632-40/75-50 | 50 mm Ø | 75 | 6 | 40±4 | 632±4 | – |
IF-632-40/75-50x50 | 50 × 50 mm | 75 | 6 | 40±4 | 632±4 | – |
IF-635-5/65-13 | 13 mm Ø | 65 | 3 | 5±1,5 | 635±2 | – |
IF-635-5/65-25 | 25 mm Ø | 65 | 3 | 5±1,5 | 635±2 | – |
IF-635-5/65-50 | 50 mm Ø | 65 | 3 | 5±1,5 | 635±2 | – |
IF-635-5/65-50x50 | 50 × 50 mm | 65 | 3 | 5±1,5 | 635±2 | – |
IF-635-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 635±2 | – |
IF-635-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 635±2 | – |
IF-635-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 635±2 | – |
IF-635-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 635±2 | – |
IF-635-11/80-13 | 13 mm Ø | 80 | 3 | 11±2 | 635±2 | – |
IF-635-11/80-25 | 25 mm Ø | 80 | 3 | 11±2 | 635±2 | – |
IF-635-11/80-50 | 50 mm Ø | 80 | 3 | 11±2 | 635±2 | – |
IF-635-11/80-50x50 | 50 × 50 mm | 80 | 3 | 11±2 | 635±2 | – |
IF-635-20/80-13 | 13 mm Ø | 80 | 4 | 20±2,5 | 635±2.5 | – |
IF-635-20/80-25 | 25 mm Ø | 80 | 4 | 20±2,5 | 635±2.5 | – |
IF-635-20/80-50 | 50 mm Ø | 80 | 4 | 20±2,5 | 635±2.5 | – |
IF-635-20/80-50x50 | 50 × 50 mm | 80 | 4 | 20±2,5 | 635±2.5 | – |
IF-638-10/75-13 | 13 mm Ø | 75 | 4 | 10±2 | 638±2 | – |
IF-638-10/75-25 | 25 mm Ø | 75 | 4 | 10±2 | 638±2 | – |
IF-638-10/75-50 | 50 mm Ø | 75 | 4 | 10±2 | 638±2 | – |
IF-638-10/75-50x50 | 50 × 50 mm | 75 | 4 | 10±2 | 638±2 | – |
IF-640-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 640±2 | – |
IF-640-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 640±2 | – |
IF-640-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 640±2 | – |
IF-640-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 640±2 | – |
IF-640-11/80-13 | 13 mm Ø | 80 | 3 | 11±2 | 640±2 | – |
IF-640-11/80-25 | 25 mm Ø | 80 | 3 | 11±2 | 640±2 | – |
IF-640-11/80-50 | 50 mm Ø | 80 | 3 | 11±2 | 640±2 | – |
IF-640-11/80-50x50 | 50 × 50 mm | 80 | 3 | 11±2 | 640±2 | – |
IF-640-14/80-13 | 13 mm Ø | 80 | 3 | 14±2 | 640±2 | – |
IF-640-14/80-25 | 25 mm Ø | 80 | 3 | 14±2 | 640±2 | – |
IF-640-14/80-50 | 50 mm Ø | 80 | 3 | 14±2 | 640±2 | – |
IF-640-14/80-50x50 | 50 × 50 mm | 80 | 3 | 14±2 | 640±2 | – |
IF-640-25/80-13 | 13 mm Ø | 80 | 4 | 25±2,5 | 640±2.5 | – |
IF-640-25/80-25 | 25 mm Ø | 80 | 4 | 25±2,5 | 640±2.5 | – |
IF-640-25/80-50 | 50 mm Ø | 80 | 4 | 25±2,5 | 640±2.5 | – |
IF-640-25/80-50x50 | 50 × 50 mm | 80 | 4 | 25±2,5 | 640±2.5 | – |
IF-640-45/85-13 | 13 mm Ø | 85 | 4 | 45±4,5 | 640±4.5 | – |
IF-640-45/85-25 | 25 mm Ø | 85 | 4 | 45±4,5 | 640±4.5 | – |
IF-640-45/85-50 | 50 mm Ø | 85 | 4 | 45±4,5 | 640±4.5 | – |
IF-640-45/85-50x50 | 50 × 50 mm | 85 | 4 | 45±4,5 | 640±4.5 | – |
IF-640-100/80-13 | 13 mm Ø | 80 | 10 | 100±5 | 640±5 | – |
IF-640-100/80-25 | 25 mm Ø | 80 | 10 | 100±5 | 640±5 | – |
IF-640-100/80-50 | 50 mm Ø | 80 | 10 | 100±5 | 640±5 | – |
IF-640-100/80-50x50 | 50 × 50 mm | 80 | 10 | 100±5 | 640±5 | – |
IF-641-40/75-13 | 13 mm Ø | 75 | 5 | 40±4 | 641.5±4 | – |
IF-641-40/75-25 | 25 mm Ø | 75 | 5 | 40±4 | 641.5±4 | – |
IF-641-40/75-50 | 50 mm Ø | 75 | 5 | 40±4 | 641.5±4 | – |
IF-641-40/75-50x50 | 50 × 50 mm | 75 | 5 | 40±4 | 641.5±4 | – |
IF-643-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 643.8±2 | – |
IF-643-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 643.8±2 | – |
IF-643-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 643.8±2 | – |
IF-643-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 643.8±2 | – |
IF-645-11/50-13 | 13 mm Ø | 50 | 3 | 11±2 | 645±2 | – |
IF-645-11/50-25 | 25 mm Ø | 50 | 3 | 11±2 | 645±2 | – |
IF-645-11/50-50 | 50 mm Ø | 50 | 3 | 11±2 | 645±2 | – |
IF-645-11/50-50x50 | 50 × 50 mm | 50 | 3 | 11±2 | 645±2 | – |
IF-645-30/80-13 | 13 mm Ø | 80 | 4 | 30±3,5 | 645±3.5 | – |
IF-645-30/80-25 | 25 mm Ø | 80 | 4 | 30±3,5 | 645±3.5 | – |
IF-645-30/80-50 | 50 mm Ø | 80 | 4 | 30±3,5 | 645±3.5 | – |
IF-645-30/80-50x50 | 50 × 50 mm | 80 | 4 | 30±3,5 | 645±3.5 | – |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-650-10/40-13 | 13 mm Ø | 40 | 3 | 10±2 | 650±2 | Biomedical |
IF-650-10/40-25 | 25 mm Ø | 40 | 3 | 10±2 | 650±2 | Biomedical |
IF-650-10/40-50 | 50 mm Ø | 40 | 3 | 10±2 | 650±2 | Biomedical |
IF-650-10/40-50x50 | 50 × 50 mm | 40 | 3 | 10±2 | 650±2 | Biomedical |
IF-650-14/50-13 | 13 mm Ø | 50 | 3 | 14±2 | 650±3 | – |
IF-650-14/50-25 | 25 mm Ø | 50 | 3 | 14±2 | 650±3 | – |
IF-650-14/50-50 | 50 mm Ø | 50 | 3 | 14±2 | 650±3 | – |
IF-650-14/50-50x50 | 50 × 50 mm | 50 | 3 | 14±2 | 650±3 | – |
IF-650-16/80-13 | 13 mm Ø | 80 | 3 | 16±2 | 650±2 | – |
IF-650-16/80-25 | 25 mm Ø | 80 | 3 | 16±2 | 650±2 | – |
IF-650-16/80-50 | 50 mm Ø | 80 | 3 | 16±2 | 650±2 | – |
IF-650-16/80-50x50 | 50 × 50 mm | 80 | 3 | 16±2 | 650±2 | – |
IF-650-25/80-13 | 13 mm Ø | 80 | 4 | 25±2,5 | 650±2.5 | – |
IF-650-25/80-25 | 25 mm Ø | 80 | 4 | 25±2,5 | 650±2.5 | – |
IF-650-25/80-50 | 50 mm Ø | 80 | 4 | 25±2,5 | 650±2.5 | – |
IF-650-25/80-50x50 | 50 × 50 mm | 80 | 4 | 25±2,5 | 650±2.5 | – |
IF-655-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 655±2 | – |
IF-655-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 655±2 | – |
IF-655-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 655±2 | – |
IF-655-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 655±2 | – |
IF-655-25/80-13 | 13 mm Ø | 80 | 4 | 25±2,5 | 655±3.5 | – |
IF-655-25/80-25 | 25 mm Ø | 80 | 4 | 25±2,5 | 655±3.5 | – |
IF-655-25/80-50 | 50 mm Ø | 80 | 4 | 25±2,5 | 655±3.5 | – |
IF-655-25/80-50x50 | 50 × 50 mm | 80 | 4 | 25±2,5 | 655±3.5 | – |
IF-655-75/80-13 | 13 mm Ø | 80 | 8 | 75±8 | 655±5 | – |
IF-655-75/80-25 | 25 mm Ø | 80 | 8 | 75±8 | 655±5 | – |
IF-655-75/80-50 | 50 mm Ø | 80 | 8 | 75±8 | 655±5 | – |
IF-655-75/80-50x50 | 50 × 50 mm | 80 | 8 | 75±8 | 655±5 | – |
IF-656-11/50-13 | 13 mm Ø | 50 | 3 | 11±2 | 656±2 | H |
IF-656-11/50-25 | 25 mm Ø | 50 | 3 | 11±2 | 656±2 | H |
IF-656-11/50-50 | 50 mm Ø | 50 | 3 | 11±2 | 656±2 | H |
IF-656-11/50-50x50 | 50 × 50 mm | 50 | 3 | 11±2 | 656±2 | H |
IF-658-11/80-13 | 13 mm Ø | 80 | 3 | 11±2 | 658±2 | – |
IF-658-11/80-25 | 25 mm Ø | 80 | 3 | 11±2 | 658±2 | – |
IF-658-11/80-50 | 50 mm Ø | 80 | 3 | 11±2 | 658±2 | – |
IF-658-11/80-50x50 | 50 × 50 mm | 80 | 3 | 11±2 | 658±2 | – |
IF-658-25/70-13 | 13 mm Ø | 70 | 4 | 25±2,5 | 658±2.5 | – |
IF-658-25/70-25 | 25 mm Ø | 70 | 4 | 25±2,5 | 658±2.5 | – |
IF-658-25/70-50 | 50 mm Ø | 70 | 4 | 25±2,5 | 658±2.5 | – |
IF-658-25/70-50x50 | 50 × 50 mm | 70 | 4 | 25±2,5 | 658±2.5 | – |
IF-659-6/75-13 | 13 mm Ø | 75 | 3 | 6±2 | 659±2 | – |
IF-659-6/75-25 | 25 mm Ø | 75 | 3 | 6±2 | 659±2 | – |
IF-659-6/75-50 | 50 mm Ø | 75 | 3 | 6±2 | 659±2 | – |
IF-659-6/75-50x50 | 50 × 50 mm | 75 | 3 | 6±2 | 659±2 | – |
IF-660-6/75-13 | 13 mm Ø | 75 | 3 | 6±2 | 660±2 | – |
IF-660-6/75-25 | 25 mm Ø | 75 | 3 | 6±2 | 660±2 | – |
IF-660-6/75-50 | 50 mm Ø | 75 | 3 | 6±2 | 660±2 | – |
IF-660-6/75-50x50 | 50 × 50 mm | 75 | 3 | 6±2 | 660±2 | – |
IF-660-11/40-13 | 13 mm Ø | 40 | 3 | 11±2 | 660±2 | – |
IF-660-11/40-25 | 25 mm Ø | 40 | 3 | 11±2 | 660±2 | – |
IF-660-11/40-50 | 50 mm Ø | 40 | 3 | 11±2 | 660±2 | – |
IF-660-11/40-50x50 | 50 × 50 mm | 40 | 3 | 11±2 | 660±2 | – |
IF-660-11/80-13 | 13 mm Ø | 80 | 3 | 11±2 | 660±2 | – |
IF-660-11/80-25 | 25 mm Ø | 80 | 3 | 11±2 | 660±2 | – |
IF-660-11/80-50 | 50 mm Ø | 80 | 3 | 11±2 | 660±2 | – |
IF-660-11/80-50x50 | 50 × 50 mm | 80 | 3 | 11±2 | 660±2 | – |
IF-660-25/70-13 | 13 mm Ø | 70 | 4 | 25±2,5 | 660±2.5 | – |
IF-660-25/70-25 | 25 mm Ø | 70 | 4 | 25±2,5 | 660±2.5 | – |
IF-660-25/70-50 | 50 mm Ø | 70 | 4 | 25±2,5 | 660±2.5 | – |
IF-660-25/70-50x50 | 50 × 50 mm | 70 | 4 | 25±2,5 | 660±2.5 | – |
IF-660-80/80-13 | 13 mm Ø | 80 | 10 | 80±10 | 660±10 | – |
IF-660-80/80-25 | 25 mm Ø | 80 | 10 | 80±10 | 660±10 | – |
IF-660-80/80-50 | 50 mm Ø | 80 | 10 | 80±10 | 660±10 | – |
IF-660-80/80-50x50 | 50 × 50 mm | 80 | 10 | 80±10 | 660±10 | – |
IF-660-280/80-13 | 13 mm Ø | 80 | 15 | 280±20 | 660±20 | – |
IF-660-280/80-25 | 25 mm Ø | 80 | 15 | 280±20 | 660±20 | – |
IF-660-280/80-50 | 50 mm Ø | 80 | 15 | 280±20 | 660±20 | – |
IF-660-280/80-50x50 | 50 × 50 mm | 80 | 15 | 280±20 | 660±20 | – |
IF-663-10/80-13 | 13 mm Ø | 80 | 4 | 10±2 | 663±2 | – |
IF-663-10/80-25 | 25 mm Ø | 80 | 4 | 10±2 | 663±2 | – |
IF-663-10/80-50 | 50 mm Ø | 80 | 4 | 10±2 | 663±2 | – |
IF-663-10/80-50x50 | 50 × 50 mm | 80 | 4 | 10±2 | 663±2 | – |
IF-665-10/80-13 | 13 mm Ø | 80 | 3 | 10±2 | 665±2 | – |
IF-665-10/80-25 | 25 mm Ø | 80 | 3 | 10±2 | 665±2 | – |
IF-665-10/80-50 | 50 mm Ø | 80 | 3 | 10±2 | 665±2 | – |
IF-665-10/80-50x50 | 50 × 50 mm | 80 | 3 | 10±2 | 665±2 | – |
IF-665-18/80-13 | 13 mm Ø | 80 | 3 | 18±2 | 665±2 | – |
IF-665-18/80-25 | 25 mm Ø | 80 | 3 | 18±2 | 665±2 | – |
IF-665-18/80-50 | 50 mm Ø | 80 | 3 | 18±2 | 665±2 | – |
IF-665-18/80-50x50 | 50 × 50 mm | 80 | 3 | 18±2 | 665±2 | – |
IF-668-8/80-13 | 13 mm Ø | 80 | 3 | 8±2 | 668±2 | – |
IF-668-8/80-25 | 25 mm Ø | 80 | 3 | 8±2 | 668±2 | – |
IF-668-8/80-50 | 50 mm Ø | 80 | 3 | 8±2 | 668±2 | – |
IF-668-8/80-50x50 | 50 × 50 mm | 80 | 3 | 8±2 | 668±2 | – |
IF-670-11/50-13 | 13 mm Ø | 50 | 3 | 11±2 | 670.8±2 | Li |
IF-670-11/50-25 | 25 mm Ø | 50 | 3 | 11±2 | 670.8±2 | Li |
IF-670-11/50-50 | 50 mm Ø | 50 | 3 | 11±2 | 670.8±2 | Li |
IF-670-11/50-50x50 | 50 × 50 mm | 50 | 3 | 11±2 | 670.8±2 | Li |
IF-670-10/60-13 | 13 mm Ø | 60 | 3 | 10±2 | 670±2 | – |
IF-670-10/60-25 | 25 mm Ø | 60 | 3 | 10±2 | 670±2 | – |
IF-670-10/60-50 | 50 mm Ø | 60 | 3 | 10±2 | 670±2 | – |
IF-670-10/60-50x50 | 50 × 50 mm | 60 | 3 | 10±2 | 670±2 | – |
IF-670-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 670±2 | – |
IF-670-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 670±2 | – |
IF-670-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 670±2 | – |
IF-670-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 670±2 | – |
IF-670-25/70-13 | 13 mm Ø | 70 | 4 | 25±3 | 670±3 | – |
IF-670-25/70-25 | 25 mm Ø | 70 | 4 | 25±3 | 670±3 | – |
IF-670-25/70-50 | 50 mm Ø | 70 | 4 | 25±3 | 670±3 | – |
IF-670-25/70-50x50 | 50 × 50 mm | 70 | 4 | 25±3 | 670±3 | – |
IF-670-40/80-13 | 13 mm Ø | 80 | 5 | 40±3,5 | 670±3.5 | – |
IF-670-40/80-25 | 25 mm Ø | 80 | 5 | 40±3,5 | 670±3.5 | – |
IF-670-40/80-50 | 50 mm Ø | 80 | 5 | 40±3,5 | 670±3.5 | – |
IF-670-40/80-50x50 | 50 × 50 mm | 80 | 5 | 40±3,5 | 670±3.5 | – |
IF-670-50/75-13 | 13 mm Ø | 75 | 4 | 50±5 | 670±5 | – |
IF-670-50/75-25 | 25 mm Ø | 75 | 4 | 50±5 | 670±5 | – |
IF-670-50/75-50 | 50 mm Ø | 75 | 4 | 50±5 | 670±5 | – |
IF-670-50/75-50x50 | 50 × 50 mm | 75 | 4 | 50±5 | 670±5 | – |
IF-672-15/80-13 | 13 mm Ø | 80 | 3 | 15±2 | 672.5±2 | – |
IF-672-15/80-25 | 25 mm Ø | 80 | 3 | 15±2 | 672.5±2 | – |
IF-672-15/80-50 | 50 mm Ø | 80 | 3 | 15±2 | 672.5±2 | – |
IF-672-15/80-50x50 | 50 × 50 mm | 80 | 3 | 15±2 | 672.5±2 | – |
IF-672-10/70-13 | 13 mm Ø | 70 | 4 | 10±2 | 672±2 | – |
IF-672-10/70-25 | 25 mm Ø | 70 | 4 | 10±2 | 672±2 | – |
IF-672-10/70-50 | 50 mm Ø | 70 | 4 | 10±2 | 672±2 | – |
IF-672-10/70-50x50 | 50 × 50 mm | 70 | 4 | 10±2 | 672±2 | – |
IF-673-35/70-13 | 13 mm Ø | 70 | 4 | 35±3,5 | 673±3.5 | – |
IF-673-35/70-25 | 25 mm Ø | 70 | 4 | 35±3,5 | 673±3.5 | – |
IF-673-35/70-50 | 50 mm Ø | 70 | 4 | 35±3,5 | 673±3.5 | – |
IF-673-35/70-50x50 | 50 × 50 mm | 70 | 4 | 35±3,5 | 673±3.5 | – |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-675-10/60-13 | 13 mm Ø | 60 | 3 | 10±2 | 675±2 | – |
IF-675-10/60-25 | 25 mm Ø | 60 | 3 | 10±2 | 675±2 | – |
IF-675-10/60-50 | 50 mm Ø | 60 | 3 | 10±2 | 675±2 | – |
IF-675-10/60-50x50 | 50 × 50 mm | 60 | 3 | 10±2 | 675±2 | – |
IF-675-10/80-13 | 13 mm Ø | 80 | 3 | 10±2 | 675±2 | Las.Diode |
IF-675-10/80-25 | 25 mm Ø | 80 | 3 | 10±2 | 675±2 | Las.Diode |
IF-675-10/80-50 | 50 mm Ø | 80 | 3 | 10±2 | 675±2 | Las.Diode |
IF-675-10/80-50x50 | 50 × 50 mm | 80 | 3 | 10±2 | 675±2 | Las.Diode |
IF-675-15/70-13 | 13 mm Ø | 70 | 4 | 15±2 | 675±2 | – |
IF-675-15/70-25 | 25 mm Ø | 70 | 4 | 15±2 | 675±2 | – |
IF-675-15/70-50 | 50 mm Ø | 70 | 4 | 15±2 | 675±2 | – |
IF-675-15/70-50x50 | 50 × 50 mm | 70 | 4 | 15±2 | 675±2 | – |
IF-675-135/80-13 | 13 mm Ø | 80 | 10 | 135±25 | 675±25 | – |
IF-675-135/80-25 | 25 mm Ø | 80 | 10 | 135±25 | 675±25 | – |
IF-675-135/80-50 | 50 mm Ø | 80 | 10 | 135±25 | 675±25 | – |
IF-675-135/80-50x50 | 50 × 50 mm | 80 | 10 | 135±25 | 675±25 | – |
IF-675-25/70-13 | 13 mm Ø | 70 | 4 | 25±3,5 | 675±3.5 | – |
IF-675-25/70-25 | 25 mm Ø | 70 | 4 | 25±3,5 | 675±3.5 | – |
IF-675-25/70-50 | 50 mm Ø | 70 | 4 | 25±3,5 | 675±3.5 | – |
IF-675-25/70-50x50 | 50 × 50 mm | 70 | 4 | 25±3,5 | 675±3.5 | – |
IF-675-35/70-13 | 13 mm Ø | 70 | 4 | 35±2,5 | 675±3.5 | – |
IF-675-35/70-25 | 25 mm Ø | 70 | 4 | 35±2,5 | 675±3.5 | – |
IF-675-35/70-50 | 50 mm Ø | 70 | 4 | 35±2,5 | 675±3.5 | – |
IF-675-35/70-50x50 | 50 × 50 mm | 70 | 4 | 35±2,5 | 675±3.5 | – |
IF-675-90/70-13 | 13 mm Ø | 70 | 8 | 90±9 | 675±9 | – |
IF-675-90/70-25 | 25 mm Ø | 70 | 8 | 90±9 | 675±9 | – |
IF-675-90/70-50 | 50 mm Ø | 70 | 8 | 90±9 | 675±9 | – |
IF-675-90/70-50x50 | 50 × 50 mm | 70 | 8 | 90±9 | 675±9 | – |
IF-678-10/80-13 | 13 mm Ø | 80 | 3 | 10±2 | 678±2 | – |
IF-678-10/80-25 | 25 mm Ø | 80 | 3 | 10±2 | 678±2 | – |
IF-678-10/80-50 | 50 mm Ø | 80 | 3 | 10±2 | 678±2 | – |
IF-678-10/80-50x50 | 50 × 50 mm | 80 | 3 | 10±2 | 678±2 | – |
IF-680-130/80-13 | 13 mm Ø | 80 | 10 | 130±10 | 680±15 | – |
IF-680-130/80-25 | 25 mm Ø | 80 | 10 | 130±10 | 680±15 | – |
IF-680-130/80-50 | 50 mm Ø | 80 | 10 | 130±10 | 680±15 | – |
IF-680-130/80-50x50 | 50 × 50 mm | 80 | 10 | 130±10 | 680±15 | – |
IF-680-10/65-13 | 13 mm Ø | 65 | 3 | 10±2 | 680±2 | – |
IF-680-10/65-25 | 25 mm Ø | 65 | 3 | 10±2 | 680±2 | – |
IF-680-10/65-50 | 50 mm Ø | 65 | 3 | 10±2 | 680±2 | – |
IF-680-10/65-50x50 | 50 × 50 mm | 65 | 3 | 10±2 | 680±2 | – |
IF-680-10/80-13 | 13 mm Ø | 80 | 3 | 10±2 | 680±2 | – |
IF-680-10/80-25 | 25 mm Ø | 80 | 3 | 10±2 | 680±2 | – |
IF-680-10/80-50 | 50 mm Ø | 80 | 3 | 10±2 | 680±2 | – |
IF-680-10/80-50x50 | 50 × 50 mm | 80 | 3 | 10±2 | 680±2 | – |
IF-680-35/80-13 | 13 mm Ø | 80 | 6 | 35±3,5 | 680±3.5 | – |
IF-680-35/80-25 | 25 mm Ø | 80 | 6 | 35±3,5 | 680±3.5 | – |
IF-680-35/80-50 | 50 mm Ø | 80 | 6 | 35±3,5 | 680±3.5 | – |
IF-680-35/80-50x50 | 50 × 50 mm | 80 | 6 | 35±3,5 | 680±3.5 | – |
IF-683-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 683±2 | – |
IF-683-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 683±2 | – |
IF-683-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 683±2 | – |
IF-683-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 683±2 | – |
IF-684-20/70-13 | 13 mm Ø | 70 | 4 | 20±2 | 684±3 | – |
IF-684-20/70-25 | 25 mm Ø | 70 | 4 | 20±2 | 684±3 | – |
IF-684-20/70-50 | 50 mm Ø | 70 | 4 | 20±2 | 684±3 | – |
IF-684-20/70-50x50 | 50 × 50 mm | 70 | 4 | 20±2 | 684±3 | – |
IF-685-10/75-13 | 13 mm Ø | 75 | 3 | 10±2 | 685±2 | – |
IF-685-10/75-25 | 25 mm Ø | 75 | 3 | 10±2 | 685±2 | – |
IF-685-10/75-50 | 50 mm Ø | 75 | 3 | 10±2 | 685±2 | – |
IF-685-10/75-50x50 | 50 × 50 mm | 75 | 3 | 10±2 | 685±2 | – |
IF-685-27/70-13 | 13 mm Ø | 70 | 4 | 27±2,5 | 685±2.5 | – |
IF-685-27/70-25 | 25 mm Ø | 70 | 4 | 27±2,5 | 685±2.5 | – |
IF-685-27/70-50 | 50 mm Ø | 70 | 4 | 27±2,5 | 685±2.5 | – |
IF-685-27/70-50x50 | 50 × 50 mm | 70 | 4 | 27±2,5 | 685±2.5 | – |
IF-686-12/80-13 | 13 mm Ø | 80 | 4 | 12±2 | 686±2 | – |
IF-686-12/80-25 | 25 mm Ø | 80 | 4 | 12±2 | 686±2 | – |
IF-686-12/80-50 | 50 mm Ø | 80 | 4 | 12±2 | 686±2 | – |
IF-686-12/80-50x50 | 50 × 50 mm | 80 | 4 | 12±2 | 686±2 | – |
IF-686-18/70-13 | 13 mm Ø | 70 | 3 | 18±2 | 686±2 | – |
IF-686-18/70-25 | 25 mm Ø | 70 | 3 | 18±2 | 686±2 | – |
IF-686-18/70-50 | 50 mm Ø | 70 | 3 | 18±2 | 686±2 | – |
IF-686-18/70-50x50 | 50 × 50 mm | 70 | 3 | 18±2 | 686±2 | – |
IF-687-7/70-13 | 13 mm Ø | 70 | 3 | 7±2 | 687±2 | – |
IF-687-7/70-25 | 25 mm Ø | 70 | 3 | 7±2 | 687±2 | – |
IF-687-7/70-50 | 50 mm Ø | 70 | 3 | 7±2 | 687±2 | – |
IF-687-7/70-50x50 | 50 × 50 mm | 70 | 3 | 7±2 | 687±2 | – |
IF-687-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 687±2 | – |
IF-687-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 687±2 | – |
IF-687-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 687±2 | – |
IF-687-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 687±2 | – |
IF-687-18/75-13 | 13 mm Ø | 75 | 3 | 18±2,5 | 687.5±2.5 | – |
IF-687-18/75-25 | 25 mm Ø | 75 | 3 | 18±2,5 | 687.5±2.5 | – |
IF-687-18/75-50 | 50 mm Ø | 75 | 3 | 18±2,5 | 687.5±2.5 | – |
IF-687-18/75-50x50 | 50 × 50 mm | 75 | 3 | 18±2,5 | 687.5±2.5 | – |
IF-688-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 688.5±2 | – |
IF-688-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 688.5±2 | – |
IF-688-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 688.5±2 | – |
IF-688-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 688.5±2 | – |
IF-688-18/30-13 | 13 mm Ø | 30 | 3 | 18±2 | 688.5±2 | – |
IF-688-18/30-25 | 25 mm Ø | 30 | 3 | 18±2 | 688.5±2 | – |
IF-688-18/30-50 | 50 mm Ø | 30 | 3 | 18±2 | 688.5±2 | – |
IF-688-18/30-50x50 | 50 × 50 mm | 30 | 3 | 18±2 | 688.5±2 | – |
IF-689-7/70-13 | 13 mm Ø | 70 | 3 | 7±2 | 689±2 | – |
IF-689-7/70-25 | 25 mm Ø | 70 | 3 | 7±2 | 689±2 | – |
IF-689-7/70-50 | 50 mm Ø | 70 | 3 | 7±2 | 689±2 | – |
IF-689-7/70-50x50 | 50 × 50 mm | 70 | 3 | 7±2 | 689±2 | – |
IF-690-11/70-13 | 13 mm Ø | 70 | 3 | 11±2 | 690±2 | – |
IF-690-11/70-25 | 25 mm Ø | 70 | 3 | 11±2 | 690±2 | – |
IF-690-11/70-50 | 50 mm Ø | 70 | 3 | 11±2 | 690±2 | – |
IF-690-11/70-50x50 | 50 × 50 mm | 70 | 3 | 11±2 | 690±2 | – |
IF-690-18/70-13 | 13 mm Ø | 70 | 3 | 18±2 | 690±2 | – |
IF-690-18/70-25 | 25 mm Ø | 70 | 3 | 18±2 | 690±2 | – |
IF-690-18/70-50 | 50 mm Ø | 70 | 3 | 18±2 | 690±2 | – |
IF-690-18/70-50x50 | 50 × 50 mm | 70 | 3 | 18±2 | 690±2 | – |
IF-690-32/80-13 | 13 mm Ø | 80 | 4 | 32±3,5 | 690±3.5 | – |
IF-690-32/80-25 | 25 mm Ø | 80 | 4 | 32±3,5 | 690±3.5 | – |
IF-690-32/80-50 | 50 mm Ø | 80 | 4 | 32±3,5 | 690±3.5 | – |
IF-690-32/80-50x50 | 50 × 50 mm | 80 | 4 | 32±3,5 | 690±3.5 | – |
IF-690-95/80-13 | 13 mm Ø | 80 | – | 95±10 | 690±10 | – |
IF-690-95/80-25 | 25 mm Ø | 80 | – | 95±10 | 690±10 | – |
IF-690-95/80-50 | 50 mm Ø | 80 | – | 95±10 | 690±10 | – |
IF-690-95/80-50x50 | 50 × 50 mm | 80 | – | 95±10 | 690±10 | – |
IF-691-6/65-13 | 13 mm Ø | 65 | 3 | 6±2 | 691±2 | – |
IF-691-6/65-25 | 25 mm Ø | 65 | 3 | 6±2 | 691±2 | – |
IF-691-6/65-50 | 50 mm Ø | 65 | 3 | 6±2 | 691±2 | – |
IF-691-6/65-50x50 | 50 × 50 mm | 65 | 3 | 6±2 | 691±2 | – |
IF-692-11/80-13 | 13 mm Ø | 80 | 3 | 11±2 | 692.5±2 | – |
IF-692-11/80-25 | 25 mm Ø | 80 | 3 | 11±2 | 692.5±2 | – |
IF-692-11/80-50 | 50 mm Ø | 80 | 3 | 11±2 | 692.5±2 | – |
IF-692-11/80-50x50 | 50 × 50 mm | 80 | 3 | 11±2 | 692.5±2 | – |
IF-692-18/75-13 | 13 mm Ø | 75 | 3 | 18±2,5 | 692±2.5 | – |
IF-692-18/75-25 | 25 mm Ø | 75 | 3 | 18±2,5 | 692±2.5 | – |
IF-692-18/75-50 | 50 mm Ø | 75 | 3 | 18±2,5 | 692±2.5 | – |
IF-692-18/75-50x50 | 50 × 50 mm | 75 | 3 | 18±2,5 | 692±2.5 | – |
IF-692-25/70-13 | 13 mm Ø | 70 | 4 | 25±3,5 | 692±3.5 | – |
IF-692-25/70-25 | 25 mm Ø | 70 | 4 | 25±3,5 | 692±3.5 | – |
IF-692-25/70-50 | 50 mm Ø | 70 | 4 | 25±3,5 | 692±3.5 | – |
IF-692-25/70-50x50 | 50 × 50 mm | 70 | 4 | 25±3,5 | 692±3.5 | – |
IF-693-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 693.5±2 | – |
IF-693-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 693.5±2 | – |
IF-693-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 693.5±2 | – |
IF-693-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 693.5±2 | – |
IF-694-11/70-13 | 13 mm Ø | 70 | 3 | 11±1 | 694.3±2 | Ruby Las. |
IF-694-11/70-25 | 25 mm Ø | 70 | 3 | 11±1 | 694.3±2 | Ruby Las. |
IF-694-11/70-50 | 50 mm Ø | 70 | 3 | 11±1 | 694.3±2 | Ruby Las. |
IF-694-11/70-50x50 | 50 × 50 mm | 70 | 3 | 11±1 | 694.3±2 | Ruby Las. |
IF-695-34/80-13 | 13 mm Ø | 80 | 4 | 34±3,5 | 695±3.5 | – |
IF-695-34/80-25 | 25 mm Ø | 80 | 4 | 34±3,5 | 695±3.5 | – |
IF-695-34/80-50 | 50 mm Ø | 80 | 4 | 34±3,5 | 695±3.5 | – |
IF-695-34/80-50x50 | 50 × 50 mm | 80 | 4 | 34±3,5 | 695±3.5 | – |
IF-698-20/70-13 | 13 mm Ø | 70 | 3 | 20±2,5 | 698±2.5 | – |
IF-698-20/70-25 | 25 mm Ø | 70 | 3 | 20±2,5 | 698±2.5 | – |
IF-698-20/70-50 | 50 mm Ø | 70 | 3 | 20±2,5 | 698±2.5 | – |
IF-698-20/70-50x50 | 50 × 50 mm | 70 | 3 | 20±2,5 | 698±2.5 | – |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-700-10/65-13 | 13 mm Ø | 65 | 3 | 10±2 | 700±2 | – |
IF-700-10/65-25 | 25 mm Ø | 65 | 3 | 10±2 | 700±2 | – |
IF-700-10/65-50 | 50 mm Ø | 65 | 3 | 10±2 | 700±2 | – |
IF-700-10/65-50x50 | 50 × 50 mm | 65 | 3 | 10±2 | 700±2 | – |
IF-700-20/75-13 | 13 mm Ø | 75 | 4 | 20±2 | 700±3 | – |
IF-700-20/75-25 | 25 mm Ø | 75 | 4 | 20±2 | 700±3 | – |
IF-700-20/75-50 | 50 mm Ø | 75 | 4 | 20±2 | 700±3 | – |
IF-700-20/75-50x50 | 50 × 50 mm | 75 | 4 | 20±2 | 700±3 | – |
IF-700-60/75-13 | 13 mm Ø | 75 | 7 | 60±6 | 700±6 | – |
IF-700-60/75-25 | 25 mm Ø | 75 | 7 | 60±6 | 700±6 | – |
IF-700-60/75-50 | 50 mm Ø | 75 | 7 | 60±6 | 700±6 | – |
IF-700-60/75-50x50 | 50 × 50 mm | 75 | 7 | 60±6 | 700±6 | – |
IF-700-90/80-13 | 13 mm Ø | 80 | 7 | 90±10 | 700±15 | – |
IF-700-90/80-25 | 25 mm Ø | 80 | 7 | 90±10 | 700±15 | – |
IF-700-90/80-50 | 50 mm Ø | 80 | 7 | 90±10 | 700±15 | – |
IF-700-90/80-50x50 | 50 × 50 mm | 80 | 7 | 90±10 | 700±15 | – |
IF-700-300/85-13 | 13 mm Ø | 85 | 10 | 300±25 | 700±25 | – |
IF-700-300/85-25 | 25 mm Ø | 85 | 10 | 300±25 | 700±25 | – |
IF-700-300/85-50 | 50 mm Ø | 85 | 10 | 300±25 | 700±25 | – |
IF-700-300/85-50x50 | 50 × 50 mm | 85 | 10 | 300±25 | 700±25 | – |
IF-702-3/50-13 | 13 mm Ø | 50 | 4 | 3±1 | 702±1 | – |
IF-702-3/50-25 | 25 mm Ø | 50 | 4 | 3±1 | 702±1 | – |
IF-702-3/50-50 | 50 mm Ø | 50 | 4 | 3±1 | 702±1 | – |
IF-702-3/50-50x50 | 50 × 50 mm | 50 | 4 | 3±1 | 702±1 | – |
IF-702-5/80-13 | 13 mm Ø | 80 | 3 | 5±2 | 702±1 | – |
IF-702-5/80-25 | 25 mm Ø | 80 | 3 | 5±2 | 702±1 | – |
IF-702-5/80-50 | 50 mm Ø | 80 | 3 | 5±2 | 702±1 | – |
IF-702-5/80-50x50 | 50 × 50 mm | 80 | 3 | 5±2 | 702±1 | – |
IF-705-33/70-13 | 13 mm Ø | 70 | 4 | 33±3,5 | 705±3.5 | – |
IF-705-33/70-25 | 25 mm Ø | 70 | 4 | 33±3,5 | 705±3.5 | – |
IF-705-33/70-50 | 50 mm Ø | 70 | 4 | 33±3,5 | 705±3.5 | – |
IF-705-33/70-50x50 | 50 × 50 mm | 70 | 4 | 33±3,5 | 705±3.5 | – |
IF-708-11/70-13 | 13 mm Ø | 70 | 3 | 11±2 | 708±10 | – |
IF-708-11/70-25 | 25 mm Ø | 70 | 3 | 11±2 | 708±10 | – |
IF-708-11/70-50 | 50 mm Ø | 70 | 3 | 11±2 | 708±10 | – |
IF-708-11/70-50x50 | 50 × 50 mm | 70 | 3 | 11±2 | 708±10 | – |
IF-710-80/80-13 | 13 mm Ø | 80 | 10 | 80±10 | 710±10 | – |
IF-710-80/80-25 | 25 mm Ø | 80 | 10 | 80±10 | 710±10 | – |
IF-710-80/80-50 | 50 mm Ø | 80 | 10 | 80±10 | 710±10 | – |
IF-710-80/80-50x50 | 50 × 50 mm | 80 | 10 | 80±10 | 710±10 | – |
IF-720-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 720±2 | – |
IF-720-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 720±2 | – |
IF-720-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 720±2 | – |
IF-720-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 720±2 | – |
IF-720-11/70-13 | 13 mm Ø | 70 | 3 | 11±2 | 720±2 | – |
IF-720-11/70-25 | 25 mm Ø | 70 | 3 | 11±2 | 720±2 | – |
IF-720-11/70-50 | 50 mm Ø | 70 | 3 | 11±2 | 720±2 | – |
IF-720-11/70-50x50 | 50 × 50 mm | 70 | 3 | 11±2 | 720±2 | – |
IF-720-100/80-13 | 13 mm Ø | 80 | 6 | 100±10 | 720±10 | – |
IF-720-100/80-25 | 25 mm Ø | 80 | 6 | 100±10 | 720±10 | – |
IF-720-100/80-50 | 50 mm Ø | 80 | 6 | 100±10 | 720±10 | – |
IF-720-100/80-50x50 | 50 × 50 mm | 80 | 6 | 100±10 | 720±10 | – |
IF-730-10/50-13 | 13 mm Ø | 50 | 3 | 10±2 | 730±2 | – |
IF-730-10/50-25 | 25 mm Ø | 50 | 3 | 10±2 | 730±2 | – |
IF-730-10/50-50 | 50 mm Ø | 50 | 3 | 10±2 | 730±2 | – |
IF-730-10/50-50x50 | 50 × 50 mm | 50 | 3 | 10±2 | 730±2 | – |
IF-730-11/70-13 | 13 mm Ø | 70 | 3 | 11±2 | 730±2 | – |
IF-730-11/70-25 | 25 mm Ø | 70 | 3 | 11±2 | 730±2 | – |
IF-730-11/70-50 | 50 mm Ø | 70 | 3 | 11±2 | 730±2 | – |
IF-730-11/70-50x50 | 50 × 50 mm | 70 | 3 | 11±2 | 730±2 | – |
IF-735-12/70-13 | 13 mm Ø | 70 | 3 | 12±2 | 735±2 | – |
IF-735-12/70-25 | 25 mm Ø | 70 | 3 | 12±2 | 735±2 | – |
IF-735-12/70-50 | 50 mm Ø | 70 | 3 | 12±2 | 735±2 | – |
IF-735-12/70-50x50 | 50 × 50 mm | 70 | 3 | 12±2 | 735±2 | – |
IF-740-11/50-13 | 13 mm Ø | 50 | 3 | 11±2 | 740±2 | – |
IF-740-11/50-25 | 25 mm Ø | 50 | 3 | 11±2 | 740±2 | – |
IF-740-11/50-50 | 50 mm Ø | 50 | 3 | 11±2 | 740±2 | – |
IF-740-11/50-50x50 | 50 × 50 mm | 50 | 3 | 11±2 | 740±2 | – |
IF-740-11/70-13 | 13 mm Ø | 70 | 3 | 11±2 | 740±2 | – |
IF-740-11/70-25 | 25 mm Ø | 70 | 3 | 11±2 | 740±2 | – |
IF-740-11/70-50 | 50 mm Ø | 70 | 3 | 11±2 | 740±2 | – |
IF-740-11/70-50x50 | 50 × 50 mm | 70 | 3 | 11±2 | 740±2 | – |
IF-740-16/80-13 | 13 mm Ø | 80 | 4 | 16±2 | 740±2 | – |
IF-740-16/80-25 | 25 mm Ø | 80 | 4 | 16±2 | 740±2 | – |
IF-740-16/80-50 | 50 mm Ø | 80 | 4 | 16±2 | 740±2 | – |
IF-740-16/80-50x50 | 50 × 50 mm | 80 | 4 | 16±2 | 740±2 | – |
IF-740-22/80-13 | 13 mm Ø | 80 | 4 | 22±2,5 | 740±2.5 | – |
IF-740-22/80-25 | 25 mm Ø | 80 | 4 | 22±2,5 | 740±2.5 | – |
IF-740-22/80-50 | 50 mm Ø | 80 | 4 | 22±2,5 | 740±2.5 | – |
IF-740-22/80-50x50 | 50 × 50 mm | 80 | 4 | 22±2,5 | 740±2.5 | – |
IF-745-11/60-13 | 13 mm Ø | 60 | 3 | 11±2 | 745±2 | – |
IF-745-11/60-25 | 25 mm Ø | 60 | 3 | 11±2 | 745±2 | – |
IF-745-11/60-50 | 50 mm Ø | 60 | 3 | 11±2 | 745±2 | – |
IF-745-11/60-50x50 | 50 × 50 mm | 60 | 3 | 11±2 | 745±2 | – |
IF-745-20/75-13 | 13 mm Ø | 75 | 6 | 20±2,5 | 745±2.5 | – |
IF-745-20/75-25 | 25 mm Ø | 75 | 6 | 20±2,5 | 745±2.5 | – |
IF-745-20/75-50 | 50 mm Ø | 75 | 6 | 20±2,5 | 745±2.5 | – |
IF-745-20/75-50x50 | 50 × 50 mm | 75 | 6 | 20±2,5 | 745±2.5 | – |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-750-11/70-13 | 13 mm Ø | 70 | 3 | 11±2 | 750±2 | – |
IF-750-11/70-25 | 25 mm Ø | 70 | 3 | 11±2 | 750±2 | – |
IF-750-11/70-50 | 50 mm Ø | 70 | 3 | 11±2 | 750±2 | – |
IF-750-11/70-50x50 | 50 × 50 mm | 70 | 3 | 11±2 | 750±2 | – |
IF-750-12/50-13 | 13 mm Ø | 50 | 3 | 12±2 | 750±2 | – |
IF-750-12/50-25 | 25 mm Ø | 50 | 3 | 12±2 | 750±2 | – |
IF-750-12/50-50 | 50 mm Ø | 50 | 3 | 12±2 | 750±2 | – |
IF-750-12/50-50x50 | 50 × 50 mm | 50 | 3 | 12±2 | 750±2 | – |
IF-750-22/80-13 | 13 mm Ø | 80 | 3 | 22±2,5 | 750±2.5 | – |
IF-750-22/80-25 | 25 mm Ø | 80 | 3 | 22±2,5 | 750±2.5 | – |
IF-750-22/80-50 | 50 mm Ø | 80 | 3 | 22±2,5 | 750±2.5 | – |
IF-750-22/80-50x50 | 50 × 50 mm | 80 | 3 | 22±2,5 | 750±2.5 | – |
IF-750-70/80-13 | 13 mm Ø | 80 | 5 | 70±7 | 750±7 | – |
IF-750-70/80-25 | 25 mm Ø | 80 | 5 | 70±7 | 750±7 | – |
IF-750-70/80-50 | 50 mm Ø | 80 | 5 | 70±7 | 750±7 | – |
IF-750-70/80-50x50 | 50 × 50 mm | 80 | 5 | 70±7 | 750±7 | – |
IF-755-20/80-13 | 13 mm Ø | 80 | 3 | 20±2,5 | 755±2.5 | – |
IF-755-20/80-25 | 25 mm Ø | 80 | 3 | 20±2,5 | 755±2.5 | – |
IF-755-20/80-50 | 50 mm Ø | 80 | 3 | 20±2,5 | 755±2.5 | – |
IF-755-20/80-50x50 | 50 × 50 mm | 80 | 3 | 20±2,5 | 755±2.5 | – |
IF-760-11/75-13 | 13 mm Ø | 75 | 3 | 11±2 | 760±2 | – |
IF-760-11/75-25 | 25 mm Ø | 75 | 3 | 11±2 | 760±2 | – |
IF-760-11/75-50 | 50 mm Ø | 75 | 3 | 11±2 | 760±2 | – |
IF-760-11/75-50x50 | 50 × 50 mm | 75 | 3 | 11±2 | 760±2 | – |
IF-760-20/80-13 | 13 mm Ø | 80 | 3 | 20±2,5 | 760±2.5 | – |
IF-760-20/80-25 | 25 mm Ø | 80 | 3 | 20±2,5 | 760±2.5 | – |
IF-760-20/80-50 | 50 mm Ø | 80 | 3 | 20±2,5 | 760±2.5 | – |
IF-760-20/80-50x50 | 50 × 50 mm | 80 | 3 | 20±2,5 | 760±2.5 | – |
IF-760-120/80-13 | 13 mm Ø | 80 | 3 | 120±15 | 760±15 | – |
IF-760-120/80-25 | 25 mm Ø | 80 | 3 | 120±15 | 760±15 | – |
IF-760-120/80-50 | 50 mm Ø | 80 | 3 | 120±15 | 760±15 | – |
IF-760-120/80-50x50 | 50 × 50 mm | 80 | 3 | 120±15 | 760±15 | – |
IF-765-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 765±2 | – |
IF-765-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 765±2 | – |
IF-765-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 765±2 | – |
IF-765-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 765±2 | – |
IF-768-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 768±2 | – |
IF-768-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 768±2 | – |
IF-768-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 768±2 | – |
IF-768-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 768±2 | – |
IF-770-12/80-13 | 13 mm Ø | 80 | 3 | 12±2 | 770±2 | – |
IF-770-12/80-25 | 25 mm Ø | 80 | 3 | 12±2 | 770±2 | – |
IF-770-12/80-50 | 50 mm Ø | 80 | 3 | 12±2 | 770±2 | – |
IF-770-12/80-50x50 | 50 × 50 mm | 80 | 3 | 12±2 | 770±2 | – |
IF-770-40/80-13 | 13 mm Ø | 80 | 4 | 40±4 | 770±4 | – |
IF-770-40/80-25 | 25 mm Ø | 80 | 4 | 40±4 | 770±4 | – |
IF-770-40/80-50 | 50 mm Ø | 80 | 4 | 40±4 | 770±4 | – |
IF-770-40/80-50x50 | 50 × 50 mm | 80 | 4 | 40±4 | 770±4 | – |
IF-773-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 773±2 | – |
IF-773-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 773±2 | – |
IF-773-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 773±2 | – |
IF-773-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 773±2 | – |
IF-775-11/70-13 | 13 mm Ø | 70 | 3 | 11±2 | 775±2 | – |
IF-775-11/70-25 | 25 mm Ø | 70 | 3 | 11±2 | 775±2 | – |
IF-775-11/70-50 | 50 mm Ø | 70 | 3 | 11±2 | 775±2 | – |
IF-775-11/70-50x50 | 50 × 50 mm | 70 | 3 | 11±2 | 775±2 | – |
IF-777-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 777±2 | – |
IF-777-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 777±2 | – |
IF-777-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 777±2 | – |
IF-777-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 777±2 | – |
IF-780-100/80-13 | 13 mm Ø | 80 | 6 | 100±20 | 780±10 | – |
IF-780-100/80-25 | 25 mm Ø | 80 | 6 | 100±20 | 780±10 | – |
IF-780-100/80-50 | 50 mm Ø | 80 | 6 | 100±20 | 780±10 | – |
IF-780-100/80-50x50 | 50 × 50 mm | 80 | 6 | 100±20 | 780±10 | – |
IF-780-10/60-13 | 13 mm Ø | 60 | 3 | 10±2 | 780±2 | – |
IF-780-10/60-25 | 25 mm Ø | 60 | 3 | 10±2 | 780±2 | – |
IF-780-10/60-50 | 50 mm Ø | 60 | 3 | 10±2 | 780±2 | – |
IF-780-10/60-50x50 | 50 × 50 mm | 60 | 3 | 10±2 | 780±2 | – |
IF-780-10/80-13 | 13 mm Ø | 80 | 3 | 10±2 | 780±2 | R–B |
IF-780-10/80-25 | 25 mm Ø | 80 | 3 | 10±2 | 780±2 | R–B |
IF-780-10/80-50 | 50 mm Ø | 80 | 3 | 10±2 | 780±2 | R–B |
IF-780-10/80-50x50 | 50 × 50 mm | 80 | 3 | 10±2 | 780±2 | R–B |
IF-780-25/80-13 | 13 mm Ø | 80 | 4 | 25±3,5 | 780±3.5 | R–B |
IF-780-25/80-25 | 25 mm Ø | 80 | 4 | 25±3,5 | 780±3.5 | R–B |
IF-780-25/80-50 | 50 mm Ø | 80 | 4 | 25±3,5 | 780±3.5 | R–B |
IF-780-25/80-50x50 | 50 × 50 mm | 80 | 4 | 25±3,5 | 780±3.5 | R–B |
IF-780-40/80-13 | 13 mm Ø | 80 | 4 | 40±4 | 780±4 | |
IF-780-40/80-25 | 25 mm Ø | 80 | 4 | 40±4 | 780±4 | |
IF-780-40/80-50 | 50 mm Ø | 80 | 4 | 40±4 | 780±4 | |
IF-780-40/80-50x50 | 50 × 50 mm | 80 | 4 | 40±4 | 780±4 | |
IF-780-50/80-13 | 13 mm Ø | 80 | 5 | 50±5 | 780±5 | |
IF-780-50/80-25 | 25 mm Ø | 80 | 5 | 50±5 | 780±5 | |
IF-780-50/80-50 | 50 mm Ø | 80 | 5 | 50±5 | 780±5 | |
IF-780-50/80-50x50 | 50 × 50 mm | 80 | 5 | 50±5 | 780±5 | |
IF-780-150/80-13 | 13 mm Ø | 80 | 8 | 150±20 | 780±20 | – |
IF-780-150/80-25 | 25 mm Ø | 80 | 8 | 150±20 | 780±20 | – |
IF-780-150/80-50 | 50 mm Ø | 80 | 8 | 150±20 | 780±20 | – |
IF-780-150/80-50x50 | 50 × 50 mm | 80 | 8 | 150±20 | 780±20 | – |
IF-780-450/80-13 | 13 mm Ø | 80 | 10 | 450±50 | 780±50 | – |
IF-780-450/80-25 | 25 mm Ø | 80 | 10 | 450±50 | 780±50 | – |
IF-780-450/80-50 | 50 mm Ø | 80 | 10 | 450±50 | 780±50 | – |
IF-780-450/80-50x50 | 50 × 50 mm | 80 | 10 | 450±50 | 780±50 | – |
IF-785-13/70-13 | 13 mm Ø | 70 | 3 | 13±2 | 785±2 | – |
IF-785-13/70-25 | 25 mm Ø | 70 | 3 | 13±2 | 785±2 | – |
IF-785-13/70-50 | 50 mm Ø | 70 | 3 | 13±2 | 785±2 | – |
IF-785-13/70-50x50 | 50 × 50 mm | 70 | 3 | 13±2 | 785±2 | – |
IF-782-25/70-13 | 13 mm Ø | 70 | 5 | 25±3,5 | 782.5±3.5 | – |
IF-782-25/70-25 | 25 mm Ø | 70 | 5 | 25±3,5 | 782.5±3.5 | – |
IF-782-25/70-50 | 50 mm Ø | 70 | 5 | 25±3,5 | 782.5±3.5 | – |
IF-782-25/70-50x50 | 50 × 50 mm | 70 | 5 | 25±3,5 | 782.5±3.5 | – |
IF-785-27/80-13 | 13 mm Ø | 80 | 4 | 27,5±2,5 | 785±3.5 | – |
IF-785-27/80-25 | 25 mm Ø | 80 | 4 | 27,5±2,5 | 785±3.5 | – |
IF-785-27/80-50 | 50 mm Ø | 80 | 4 | 27,5±2,5 | 785±3.5 | – |
IF-785-27/80-50x50 | 50 × 50 mm | 80 | 4 | 27,5±2,5 | 785±3.5 | – |
IF-785-40/80-13 | 13 mm Ø | 80 | 4 | 40±4 | 785±3.5 | – |
IF-785-40/80-25 | 25 mm Ø | 80 | 4 | 40±4 | 785±3.5 | – |
IF-785-40/80-50 | 50 mm Ø | 80 | 4 | 40±4 | 785±3.5 | – |
IF-785-40/80-50x50 | 50 × 50 mm | 80 | 4 | 40±4 | 785±3.5 | – |
IF-787-14/80-13 | 13 mm Ø | 80 | 3 | 14±2 | 787±2 | – |
IF-787-14/80-25 | 25 mm Ø | 80 | 3 | 14±2 | 787±2 | – |
IF-787-14/80-50 | 50 mm Ø | 80 | 3 | 14±2 | 787±2 | – |
IF-787-14/80-50x50 | 50 × 50 mm | 80 | 3 | 14±2 | 787±2 | – |
IF-788-40/80-13 | 13 mm Ø | 80 | 4 | 40±4 | 788±4 | – |
IF-788-40/80-25 | 25 mm Ø | 80 | 4 | 40±4 | 788±4 | – |
IF-788-40/80-50 | 50 mm Ø | 80 | 4 | 40±4 | 788±4 | – |
IF-788-40/80-50x50 | 50 × 50 mm | 80 | 4 | 40±4 | 788±4 | – |
IF-790-12/80-13 | 13 mm Ø | 80 | 3 | 12±2 | 790±2 | – |
IF-790-12/80-25 | 25 mm Ø | 80 | 3 | 12±2 | 790±2 | – |
IF-790-12/80-50 | 50 mm Ø | 80 | 3 | 12±2 | 790±2 | – |
IF-790-12/80-50x50 | 50 × 50 mm | 80 | 3 | 12±2 | 790±2 | – |
IF-790-40/80-13 | 13 mm Ø | 80 | 4 | 40±4 | 790±4 | – |
IF-790-40/80-25 | 25 mm Ø | 80 | 4 | 40±4 | 790±4 | – |
IF-790-40/80-50 | 50 mm Ø | 80 | 4 | 40±4 | 790±4 | – |
IF-790-40/80-50x50 | 50 × 50 mm | 80 | 4 | 40±4 | 790±4 | – |
IF-795-25/80-13 | 13 mm Ø | 80 | 4 | 25±3,5 | 795±2.5 | – |
IF-795-25/80-25 | 25 mm Ø | 80 | 4 | 25±3,5 | 795±2.5 | – |
IF-795-25/80-50 | 50 mm Ø | 80 | 4 | 25±3,5 | 795±2.5 | – |
IF-795-25/80-50x50 | 50 × 50 mm | 80 | 4 | 25±3,5 | 795±2.5 | – |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-800-12/80-13 | 13 mm Ø | 80 | 3 | 12±2 | 800±2 | – |
IF-800-12/80-25 | 25 mm Ø | 80 | 3 | 12±2 | 800±2 | – |
IF-800-12/80-50 | 50 mm Ø | 80 | 3 | 12±2 | 800±2 | – |
IF-800-12/80-50x50 | 50 × 50 mm | 80 | 3 | 12±2 | 800±2 | – |
IF-800-12/70-13 | 13 mm Ø | 70 | 3 | 12±2 | 800±3 | – |
IF-800-12/70-25 | 25 mm Ø | 70 | 3 | 12±2 | 800±3 | – |
IF-800-12/70-50 | 50 mm Ø | 70 | 3 | 12±2 | 800±3 | – |
IF-800-12/70-50x50 | 50 × 50 mm | 70 | 3 | 12±2 | 800±3 | – |
IF-800-16/80-13 | 13 mm Ø | 80 | 4 | 16±2 | 800±3 | – |
IF-800-16/80-25 | 25 mm Ø | 80 | 4 | 16±2 | 800±3 | – |
IF-800-16/80-50 | 50 mm Ø | 80 | 4 | 16±2 | 800±3 | – |
IF-800-16/80-50x50 | 50 × 50 mm | 80 | 4 | 16±2 | 800±3 | – |
IF-800-22/80-13 | 13 mm Ø | 80 | 3 | 22±2 | 800±4 | – |
IF-800-22/80-25 | 25 mm Ø | 80 | 3 | 22±2 | 800±4 | – |
IF-800-22/80-50 | 50 mm Ø | 80 | 3 | 22±2 | 800±4 | – |
IF-800-22/80-50x50 | 50 × 50 mm | 80 | 3 | 22±2 | 800±4 | – |
IF-800-110/80-13 | 13 mm Ø | 80 | 8 | 110±20 | 800±20 | – |
IF-800-110/80-25 | 25 mm Ø | 80 | 8 | 110±20 | 800±20 | – |
IF-800-110/80-50 | 50 mm Ø | 80 | 8 | 110±20 | 800±20 | – |
IF-800-110/80-50x50 | 50 × 50 mm | 80 | 8 | 110±20 | 800±20 | – |
IF-802-12/75-13 | 13 mm Ø | 75 | 3 | 12±2 | 802±2 | – |
IF-802-12/75-25 | 25 mm Ø | 75 | 3 | 12±2 | 802±2 | – |
IF-802-12/75-50 | 50 mm Ø | 75 | 3 | 12±2 | 802±2 | – |
IF-802-12/75-50x50 | 50 × 50 mm | 75 | 3 | 12±2 | 802±2 | – |
IF-803-20/75-13 | 13 mm Ø | 75 | 3 | 20±2,5 | 803±2.5 | – |
IF-803-20/75-25 | 25 mm Ø | 75 | 3 | 20±2,5 | 803±2.5 | – |
IF-803-20/75-50 | 50 mm Ø | 75 | 3 | 20±2,5 | 803±2.5 | – |
IF-803-20/75-50x50 | 50 × 50 mm | 75 | 3 | 20±2,5 | 803±2.5 | – |
IF-806-14/75-13 | 13 mm Ø | 75 | 3 | 14±2 | 806±2 | – |
IF-806-14/75-25 | 25 mm Ø | 75 | 3 | 14±2 | 806±2 | – |
IF-806-14/75-50 | 50 mm Ø | 75 | 3 | 14±2 | 806±2 | – |
IF-806-14/75-50x50 | 50 × 50 mm | 75 | 3 | 14±2 | 806±2 | – |
IF-804-6/70-13 | 13 mm Ø | 70 | 3 | 6±2 | 804±2 | – |
IF-804-6/70-25 | 25 mm Ø | 70 | 3 | 6±2 | 804±2 | – |
IF-804-6/70-50 | 50 mm Ø | 70 | 3 | 6±2 | 804±2 | – |
IF-804-6/70-50x50 | 50 × 50 mm | 70 | 3 | 6±2 | 804±2 | – |
IF-806-14/75-13 | 13 mm Ø | 75 | 3 | 14±2 | 806±2 | – |
IF-806-14/75-25 | 25 mm Ø | 75 | 3 | 14±2 | 806±2 | – |
IF-806-14/75-50 | 50 mm Ø | 75 | 3 | 14±2 | 806±2 | – |
IF-806-14/75-50x50 | 50 × 50 mm | 75 | 3 | 14±2 | 806±2 | – |
IF-805-11/75-13 | 13 mm Ø | 75 | 3 | 11±2 | 805±2 | – |
IF-805-11/75-25 | 25 mm Ø | 75 | 3 | 11±2 | 805±2 | – |
IF-805-11/75-50 | 50 mm Ø | 75 | 3 | 11±2 | 805±2 | – |
IF-805-11/75-50x50 | 50 × 50 mm | 75 | 3 | 11±2 | 805±2 | – |
IF-806-7/70-13 | 13 mm Ø | 70 | 3 | 7±2 | 806±2 | – |
IF-806-7/70-25 | 25 mm Ø | 70 | 3 | 7±2 | 806±2 | – |
IF-806-7/70-50 | 50 mm Ø | 70 | 3 | 7±2 | 806±2 | – |
IF-806-7/70-50x50 | 50 × 50 mm | 70 | 3 | 7±2 | 806±2 | – |
IF-808-6/70-13 | 13 mm Ø | 70 | 3 | 6±2 | 808±2 | – |
IF-808-6/70-25 | 25 mm Ø | 70 | 3 | 6±2 | 808±2 | – |
IF-808-6/70-50 | 50 mm Ø | 70 | 3 | 6±2 | 808±2 | – |
IF-808-6/70-50x50 | 50 × 50 mm | 70 | 3 | 6±2 | 808±2 | – |
IF-808-12/80-13 | 13 mm Ø | 80 | 3 | 12±2 | 808±2 | – |
IF-808-12/80-25 | 25 mm Ø | 80 | 3 | 12±2 | 808±2 | – |
IF-808-12/80-50 | 50 mm Ø | 80 | 3 | 12±2 | 808±2 | – |
IF-808-12/80-50x50 | 50 × 50 mm | 80 | 3 | 12±2 | 808±2 | – |
IF-808-44/75-13 | 13 mm Ø | 75 | 4 | 44±4 | 808±4 | – |
IF-808-44/75-25 | 25 mm Ø | 75 | 4 | 44±4 | 808±4 | – |
IF-808-44/75-50 | 50 mm Ø | 75 | 4 | 44±4 | 808±4 | – |
IF-808-44/75-50x50 | 50 × 50 mm | 75 | 4 | 44±4 | 808±4 | – |
IF-810-10/80-13 | 13 mm Ø | 80 | 3 | 10±2 | 810±2 | – |
IF-810-10/80-25 | 25 mm Ø | 80 | 3 | 10±2 | 810±2 | – |
IF-810-10/80-50 | 50 mm Ø | 80 | 3 | 10±2 | 810±2 | – |
IF-810-10/80-50x50 | 50 × 50 mm | 80 | 3 | 10±2 | 810±2 | – |
IF-810-12/70-13 | 13 mm Ø | 70 | 3 | 12±2 | 810±2 | – |
IF-810-12/70-25 | 25 mm Ø | 70 | 3 | 12±2 | 810±2 | – |
IF-810-12/70-50 | 50 mm Ø | 70 | 3 | 12±2 | 810±2 | – |
IF-810-12/70-50x50 | 50 × 50 mm | 70 | 3 | 12±2 | 810±2 | – |
IF-810-25/75-13 | 13 mm Ø | 75 | 4 | 25±2,5 | 810±2.5 | – |
IF-810-25/75-25 | 25 mm Ø | 75 | 4 | 25±2,5 | 810±2.5 | – |
IF-810-25/75-50 | 50 mm Ø | 75 | 4 | 25±2,5 | 810±2.5 | – |
IF-810-25/75-50x50 | 50 × 50 mm | 75 | 4 | 25±2,5 | 810±2.5 | – |
IF-810-30/80-13 | 13 mm Ø | 80 | 5 | 30±3,5 | 810±3 | – |
IF-810-30/80-25 | 25 mm Ø | 80 | 5 | 30±3,5 | 810±3 | – |
IF-810-30/80-50 | 50 mm Ø | 80 | 5 | 30±3,5 | 810±3 | – |
IF-810-30/80-50x50 | 50 × 50 mm | 80 | 5 | 30±3,5 | 810±3 | – |
IF-810-50/80-13 | 13 mm Ø | 80 | 4 | 50±5 | 810±5 | – |
IF-810-50/80-25 | 25 mm Ø | 80 | 4 | 50±5 | 810±5 | – |
IF-810-50/80-50 | 50 mm Ø | 80 | 4 | 50±5 | 810±5 | – |
IF-810-50/80-50x50 | 50 × 50 mm | 80 | 4 | 50±5 | 810±5 | – |
IF-810-170/80-13 | 13 mm Ø | 80 | 10 | 170±15 | 810±15 | – |
IF-810-170/80-25 | 25 mm Ø | 80 | 10 | 170±15 | 810±15 | – |
IF-810-170/80-50 | 50 mm Ø | 80 | 10 | 170±15 | 810±15 | – |
IF-810-170/80-50x50 | 50 × 50 mm | 80 | 10 | 170±15 | 810±15 | – |
IF-812-5/65-13 | 13 mm Ø | 65 | 3 | 5±2 | 812±2 | – |
IF-812-5/65-25 | 25 mm Ø | 65 | 3 | 5±2 | 812±2 | – |
IF-812-5/65-50 | 50 mm Ø | 65 | 3 | 5±2 | 812±2 | – |
IF-812-5/65-50x50 | 50 × 50 mm | 65 | 3 | 5±2 | 812±2 | – |
IF-815-50/80-13 | 13 mm Ø | 80 | 4 | 50±5 | 815±5 | – |
IF-815-50/80-25 | 25 mm Ø | 80 | 4 | 50±5 | 815±5 | – |
IF-815-50/80-50 | 50 mm Ø | 80 | 4 | 50±5 | 815±5 | – |
IF-815-50/80-50x50 | 50 × 50 mm | 80 | 4 | 50±5 | 815±5 | – |
IF-820-12/70-13 | 13 mm Ø | 70 | 3 | 12±2 | 820±2 | – |
IF-820-12/70-25 | 25 mm Ø | 70 | 3 | 12±2 | 820±2 | – |
IF-820-12/70-50 | 50 mm Ø | 70 | 3 | 12±2 | 820±2 | – |
IF-820-12/70-50x50 | 50 × 50 mm | 70 | 3 | 12±2 | 820±2 | – |
IF-820-25/70-13 | 13 mm Ø | 70 | 4 | 25±3,5 | 820±3.5 | – |
IF-820-25/70-25 | 25 mm Ø | 70 | 4 | 25±3,5 | 820±3.5 | – |
IF-820-25/70-50 | 50 mm Ø | 70 | 4 | 25±3,5 | 820±3.5 | – |
IF-820-25/70-50x50 | 50 × 50 mm | 70 | 4 | 25±3,5 | 820±3.5 | – |
IF-820-30/80-13 | 13 mm Ø | 80 | 5 | 30±3,5 | 820±3.5 | – |
IF-820-30/80-25 | 25 mm Ø | 80 | 5 | 30±3,5 | 820±3.5 | – |
IF-820-30/80-50 | 50 mm Ø | 80 | 5 | 30±3,5 | 820±3.5 | – |
IF-820-30/80-50x50 | 50 × 50 mm | 80 | 5 | 30±3,5 | 820±3.5 | – |
IF-820-50/80-13 | 13 mm Ø | 80 | 4 | 50±5 | 820±5 | – |
IF-820-50/80-25 | 25 mm Ø | 80 | 4 | 50±5 | 820±5 | – |
IF-820-50/80-50 | 50 mm Ø | 80 | 4 | 50±5 | 820±5 | – |
IF-820-50/80-50x50 | 50 × 50 mm | 80 | 4 | 50±5 | 820±5 | – |
IF-823-7/70-13 | 13 mm Ø | 70 | 3 | 7±2 | 823±2 | – |
IF-823-7/70-25 | 25 mm Ø | 70 | 3 | 7±2 | 823±2 | – |
IF-823-7/70-50 | 50 mm Ø | 70 | 3 | 7±2 | 823±2 | – |
IF-823-7/70-50x50 | 50 × 50 mm | 70 | 3 | 7±2 | 823±2 | – |
IF-823-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 823±2 | – |
IF-823-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 823±2 | – |
IF-823-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 823±2 | – |
IF-823-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 823±2 | – |
IF-825-12/70-13 | 13 mm Ø | 70 | 3 | 12±2 | 825±2 | – |
IF-825-12/70-25 | 25 mm Ø | 70 | 3 | 12±2 | 825±2 | – |
IF-825-12/70-50 | 50 mm Ø | 70 | 3 | 12±2 | 825±2 | – |
IF-825-12/70-50x50 | 50 × 50 mm | 70 | 3 | 12±2 | 825±2 | – |
IF-825-30/70-13 | 13 mm Ø | 70 | 6 | 30±3,5 | 825±3.5 | – |
IF-825-30/70-25 | 25 mm Ø | 70 | 6 | 30±3,5 | 825±3.5 | – |
IF-825-30/70-50 | 50 mm Ø | 70 | 6 | 30±3,5 | 825±3.5 | – |
IF-825-30/70-50x50 | 50 × 50 mm | 70 | 6 | 30±3,5 | 825±3.5 | – |
IF-825-50/80-13 | 13 mm Ø | 80 | 4 | 50±5 | 825±5 | – |
IF-825-50/80-25 | 25 mm Ø | 80 | 4 | 50±5 | 825±5 | – |
IF-825-50/80-50 | 50 mm Ø | 80 | 4 | 50±5 | 825±5 | – |
IF-825-50/80-50x50 | 50 × 50 mm | 80 | 4 | 50±5 | 825±5 | – |
IF-830-8/75-13 | 13 mm Ø | 75 | 3 | 8±2 | 830±2 | |
IF-830-8/75-25 | 25 mm Ø | 75 | 3 | 8±2 | 830±2 | |
IF-830-8/75-50 | 50 mm Ø | 75 | 3 | 8±2 | 830±2 | |
IF-830-8/75-50x50 | 50 × 50 mm | 75 | 3 | 8±2 | 830±2 | |
IF-830-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 830±2 | GaAIAs |
IF-830-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 830±2 | GaAIAs |
IF-830-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 830±2 | GaAIAs |
IF-830-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 830±2 | GaAIAs |
IF-830-15/75-13 | 13 mm Ø | 75 | 3 | 15±2 | 830±3 | – |
IF-830-15/75-25 | 25 mm Ø | 75 | 3 | 15±2 | 830±3 | – |
IF-830-15/75-50 | 50 mm Ø | 75 | 3 | 15±2 | 830±3 | – |
IF-830-15/75-50x50 | 50 × 50 mm | 75 | 3 | 15±2 | 830±3 | – |
IF-830-30/80-13 | 13 mm Ø | 80 | 5 | 30±2 | 830±3 | – |
IF-830-30/80-25 | 25 mm Ø | 80 | 5 | 30±2 | 830±3 | – |
IF-830-30/80-50 | 50 mm Ø | 80 | 5 | 30±2 | 830±3 | – |
IF-830-30/80-50x50 | 50 × 50 mm | 80 | 5 | 30±2 | 830±3 | – |
IF-835-11/70-13 | 13 mm Ø | 70 | 3 | 11±2 | 835±2 | |
IF-835-11/70-25 | 25 mm Ø | 70 | 3 | 11±2 | 835±2 | |
IF-835-11/70-50 | 50 mm Ø | 70 | 3 | 11±2 | 835±2 | |
IF-835-11/70-50x50 | 50 × 50 mm | 70 | 3 | 11±2 | 835±2 | |
IF-840-13/75-13 | 13 mm Ø | 75 | 3 | 13±2 | 840±3 | – |
IF-840-13/75-25 | 25 mm Ø | 75 | 3 | 13±2 | 840±3 | – |
IF-840-13/75-50 | 50 mm Ø | 75 | 3 | 13±2 | 840±3 | – |
IF-840-13/75-50x50 | 50 × 50 mm | 75 | 3 | 13±2 | 840±3 | – |
IF-840-22/80-13 | 13 mm Ø | 80 | 3 | 22±3,5 | 840±2.5 | – |
IF-840-22/80-25 | 25 mm Ø | 80 | 3 | 22±3,5 | 840±2.5 | – |
IF-840-22/80-50 | 50 mm Ø | 80 | 3 | 22±3,5 | 840±2.5 | – |
IF-840-22/80-50x50 | 50 × 50 mm | 80 | 3 | 22±3,5 | 840±2.5 | – |
IF-842-6/65-13 | 13 mm Ø | 65 | 3 | 6±2 | 842±2 | – |
IF-842-6/65-25 | 25 mm Ø | 65 | 3 | 6±2 | 842±2 | – |
IF-842-6/65-50 | 50 mm Ø | 65 | 3 | 6±2 | 842±2 | – |
IF-842-6/65-50x50 | 50 × 50 mm | 65 | 3 | 6±2 | 842±2 | – |
IF-842-12/70-13 | 13 mm Ø | 70 | 3 | 12±2 | 842±2 | – |
IF-842-12/70-25 | 25 mm Ø | 70 | 3 | 12±2 | 842±2 | – |
IF-842-12/70-50 | 50 mm Ø | 70 | 3 | 12±2 | 842±2 | – |
IF-842-12/70-50x50 | 50 × 50 mm | 70 | 3 | 12±2 | 842±2 | – |
IF-845-7/65-13 | 13 mm Ø | 65 | 3 | 7±2 | 845±2 | – |
IF-845-7/65-25 | 25 mm Ø | 65 | 3 | 7±2 | 845±2 | – |
IF-845-7/65-50 | 50 mm Ø | 65 | 3 | 7±2 | 845±2 | – |
IF-845-7/65-50x50 | 50 × 50 mm | 65 | 3 | 7±2 | 845±2 | – |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-850-10/60-13 | 13 mm Ø | 60 | 3 | 10±2 | 850±2 | – |
IF-850-10/60-25 | 25 mm Ø | 60 | 3 | 10±2 | 850±2 | – |
IF-850-10/60-50 | 50 mm Ø | 60 | 3 | 10±2 | 850±2 | – |
IF-850-10/60-50x50 | 50 × 50 mm | 60 | 3 | 10±2 | 850±2 | – |
IF-850-10/75-13 | 13 mm Ø | 75 | 3 | 10±2 | 850±2 | – |
IF-850-10/75-25 | 25 mm Ø | 75 | 3 | 10±2 | 850±2 | – |
IF-850-10/75-50 | 50 mm Ø | 75 | 3 | 10±2 | 850±2 | – |
IF-850-10/75-50x50 | 50 × 50 mm | 75 | 3 | 10±2 | 850±2 | – |
IF-850-13/70-13 | 13 mm Ø | 70 | 3 | 13±2 | 850±2 | – |
IF-850-13/70-25 | 25 mm Ø | 70 | 3 | 13±2 | 850±2 | – |
IF-850-13/70-50 | 50 mm Ø | 70 | 3 | 13±2 | 850±2 | – |
IF-850-13/70-50x50 | 50 × 50 mm | 70 | 3 | 13±2 | 850±2 | – |
IF-850-25/70-13 | 13 mm Ø | 70 | 4 | 25±3,5 | 850±3.5 | – |
IF-850-25/70-25 | 25 mm Ø | 70 | 4 | 25±3,5 | 850±3.5 | – |
IF-850-25/70-50 | 50 mm Ø | 70 | 4 | 25±3,5 | 850±3.5 | – |
IF-850-25/70-50x50 | 50 × 50 mm | 70 | 4 | 25±3,5 | 850±3.5 | – |
IF-850-40/70-13 | 13 mm Ø | 70 | 6 | 40±8 | 850±4 | – |
IF-850-40/70-25 | 25 mm Ø | 70 | 6 | 40±8 | 850±4 | – |
IF-850-40/70-50 | 50 mm Ø | 70 | 6 | 40±8 | 850±4 | – |
IF-850-40/70-50x50 | 50 × 50 mm | 70 | 6 | 40±8 | 850±4 | – |
IF-850-50/70-13 | 13 mm Ø | 70 | 4 | 50±7 | 850±7 | – |
IF-850-50/70-25 | 25 mm Ø | 70 | 4 | 50±7 | 850±7 | – |
IF-850-50/70-50 | 50 mm Ø | 70 | 4 | 50±7 | 850±7 | – |
IF-850-50/70-50x50 | 50 × 50 mm | 70 | 4 | 50±7 | 850±7 | – |
IF-850-65/70-13 | 13 mm Ø | 70 | 8 | 65±7 | 850±7 | – |
IF-850-65/70-25 | 25 mm Ø | 70 | 8 | 65±7 | 850±7 | – |
IF-850-65/70-50 | 50 mm Ø | 70 | 8 | 65±7 | 850±7 | – |
IF-850-65/70-50x50 | 50 × 50 mm | 70 | 8 | 65±7 | 850±7 | – |
IF-853-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 853±2 | – |
IF-853-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 853±2 | – |
IF-853-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 853±2 | – |
IF-853-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 853±2 | – |
IF-855-10/75-13 | 13 mm Ø | 75 | 3 | 10±2 | 855±2 | – |
IF-855-10/75-25 | 25 mm Ø | 75 | 3 | 10±2 | 855±2 | – |
IF-855-10/75-50 | 50 mm Ø | 75 | 3 | 10±2 | 855±2 | – |
IF-855-10/75-50x50 | 50 × 50 mm | 75 | 3 | 10±2 | 855±2 | – |
IF-860-9/70-13 | 13 mm Ø | 70 | 3 | 9±2 | 860±2 | – |
IF-860-9/70-25 | 25 mm Ø | 70 | 3 | 9±2 | 860±2 | – |
IF-860-9/70-50 | 50 mm Ø | 70 | 3 | 9±2 | 860±2 | – |
IF-860-9/70-50x50 | 50 × 50 mm | 70 | 3 | 9±2 | 860±2 | – |
IF-860-12/70-13 | 13 mm Ø | 70 | 3 | 12±2 | 860±2 | – |
IF-860-12/70-25 | 25 mm Ø | 70 | 3 | 12±2 | 860±2 | – |
IF-860-12/70-50 | 50 mm Ø | 70 | 3 | 12±2 | 860±2 | – |
IF-860-12/70-50x50 | 50 × 50 mm | 70 | 3 | 12±2 | 860±2 | – |
IF-860-23/80-13 | 13 mm Ø | 80 | 3 | 23±2,5 | 860±2.5 | – |
IF-860-23/80-25 | 25 mm Ø | 80 | 3 | 23±2,5 | 860±2.5 | – |
IF-860-23/80-50 | 50 mm Ø | 80 | 3 | 23±2,5 | 860±2.5 | – |
IF-860-23/80-50x50 | 50 × 50 mm | 80 | 3 | 23±2,5 | 860±2.5 | – |
IF-860-80/80-13 | 13 mm Ø | 80 | 9 | 80±10 | 860±10 | – |
IF-860-80/80-25 | 25 mm Ø | 80 | 9 | 80±10 | 860±10 | – |
IF-860-80/80-50 | 50 mm Ø | 80 | 9 | 80±10 | 860±10 | – |
IF-860-80/80-50x50 | 50 × 50 mm | 80 | 9 | 80±10 | 860±10 | – |
IF-865-12/70-13 | 13 mm Ø | 70 | 3 | 12±2 | 865±2 | – |
IF-865-12/70-25 | 25 mm Ø | 70 | 3 | 12±2 | 865±2 | – |
IF-865-12/70-50 | 50 mm Ø | 70 | 3 | 12±2 | 865±2 | – |
IF-865-12/70-50x50 | 50 × 50 mm | 70 | 3 | 12±2 | 865±2 | – |
IF-865-25/80-13 | 13 mm Ø | 80 | 4 | 25±2,5 | 865±2.5 | – |
IF-865-25/80-25 | 25 mm Ø | 80 | 4 | 25±2,5 | 865±2.5 | – |
IF-865-25/80-50 | 50 mm Ø | 80 | 4 | 25±2,5 | 865±2.5 | – |
IF-865-25/80-50x50 | 50 × 50 mm | 80 | 4 | 25±2,5 | 865±2.5 | – |
IF-867-5/60-13 | 13 mm Ø | 60 | 3 | 5±2 | 867±2 | – |
IF-867-5/60-25 | 25 mm Ø | 60 | 3 | 5±2 | 867±2 | – |
IF-867-5/60-50 | 50 mm Ø | 60 | 3 | 5±2 | 867±2 | – |
IF-867-5/60-50x50 | 50 × 50 mm | 60 | 3 | 5±2 | 867±2 | – |
IF-870-12/70-13 | 13 mm Ø | 70 | 3 | 12±2 | 870±2 | – |
IF-870-12/70-25 | 25 mm Ø | 70 | 3 | 12±2 | 870±2 | – |
IF-870-12/70-50 | 50 mm Ø | 70 | 3 | 12±2 | 870±2 | – |
IF-870-12/70-50x50 | 50 × 50 mm | 70 | 3 | 12±2 | 870±2 | – |
IF-870-60/80-13 | 13 mm Ø | 80 | 5 | 60±6 | 870±6 | – |
IF-870-60/80-25 | 25 mm Ø | 80 | 5 | 60±6 | 870±6 | – |
IF-870-60/80-50 | 50 mm Ø | 80 | 5 | 60±6 | 870±6 | – |
IF-870-60/80-50x50 | 50 × 50 mm | 80 | 5 | 60±6 | 870±6 | – |
IF-875-12/70-13 | 13 mm Ø | 70 | 3 | 12±2 | 875±2 | – |
IF-875-12/70-25 | 25 mm Ø | 70 | 3 | 12±2 | 875±2 | – |
IF-875-12/70-50 | 50 mm Ø | 70 | 3 | 12±2 | 875±2 | – |
IF-875-12/70-50x50 | 50 × 50 mm | 70 | 3 | 12±2 | 875±2 | – |
IF-875-15/70-13 | 13 mm Ø | 70 | 3 | 15±2 | 875±2 | – |
IF-875-15/70-25 | 25 mm Ø | 70 | 3 | 15±2 | 875±2 | – |
IF-875-15/70-50 | 50 mm Ø | 70 | 3 | 15±2 | 875±2 | – |
IF-875-15/70-50x50 | 50 × 50 mm | 70 | 3 | 15±2 | 875±2 | – |
IF-875-50/80-13 | 13 mm Ø | 80 | 4 | 50±5 | 875±5 | – |
IF-875-50/80-25 | 25 mm Ø | 80 | 4 | 50±5 | 875±5 | – |
IF-875-50/80-50 | 50 mm Ø | 80 | 4 | 50±5 | 875±5 | – |
IF-875-50/80-50x50 | 50 × 50 mm | 80 | 4 | 50±5 | 875±5 | – |
IF-877-75/80-13 | 13 mm Ø | 80 | 9 | 75±10 | 877±10 | – |
IF-877-75/80-25 | 25 mm Ø | 80 | 9 | 75±10 | 877±10 | – |
IF-877-75/80-50 | 50 mm Ø | 80 | 9 | 75±10 | 877±10 | – |
IF-877-75/80-50x50 | 50 × 50 mm | 80 | 9 | 75±10 | 877±10 | – |
IF-880-7/65-13 | 13 mm Ø | 65 | 3 | 7±2 | 880±2 | – |
IF-880-7/65-25 | 25 mm Ø | 65 | 3 | 7±2 | 880±2 | – |
IF-880-7/65-50 | 50 mm Ø | 65 | 3 | 7±2 | 880±2 | – |
IF-880-7/65-50x50 | 50 × 50 mm | 65 | 3 | 7±2 | 880±2 | – |
IF-880-10/65-13 | 13 mm Ø | 65 | 3 | 10±2 | 880±2 | – |
IF-880-10/65-25 | 25 mm Ø | 65 | 3 | 10±2 | 880±2 | – |
IF-880-10/65-50 | 50 mm Ø | 65 | 3 | 10±2 | 880±2 | – |
IF-880-10/65-50x50 | 50 × 50 mm | 65 | 3 | 10±2 | 880±2 | – |
IF-880-20/75-13 | 13 mm Ø | 75 | 4 | 20±2,5 | 880±2.5 | – |
IF-880-20/75-25 | 25 mm Ø | 75 | 4 | 20±2,5 | 880±2.5 | – |
IF-880-20/75-50 | 50 mm Ø | 75 | 4 | 20±2,5 | 880±2.5 | – |
IF-880-20/75-50x50 | 50 × 50 mm | 75 | 4 | 20±2,5 | 880±2.5 | – |
IF-880-50/75-13 | 13 mm Ø | 75 | 4 | 50±5 | 880±5 | – |
IF-880-50/75-25 | 25 mm Ø | 75 | 4 | 50±5 | 880±5 | – |
IF-880-50/75-50 | 50 mm Ø | 75 | 4 | 50±5 | 880±5 | – |
IF-880-50/75-50x50 | 50 × 50 mm | 75 | 4 | 50±5 | 880±5 | – |
IF-880-80/80-13 | 13 mm Ø | 80 | 9 | 80±10 | 880±10 | – |
IF-880-80/80-25 | 25 mm Ø | 80 | 9 | 80±10 | 880±10 | – |
IF-880-80/80-50 | 50 mm Ø | 80 | 9 | 80±10 | 880±10 | – |
IF-880-80/80-50x50 | 50 × 50 mm | 80 | 9 | 80±10 | 880±10 | – |
IF-880-115/75-13 | 13 mm Ø | 75 | 10 | 115±5 | 880±9 | – |
IF-880-115/75-25 | 25 mm Ø | 75 | 10 | 115±5 | 880±9 | – |
IF-880-115/75-50 | 50 mm Ø | 75 | 10 | 115±5 | 880±9 | – |
IF-880-115/75-50x50 | 50 × 50 mm | 75 | 10 | 115±5 | 880±9 | – |
IF-883-6/65-13 | 13 mm Ø | 65 | 3 | 6±2 | 883±2 | – |
IF-883-6/65-25 | 25 mm Ø | 65 | 3 | 6±2 | 883±2 | – |
IF-883-6/65-50 | 50 mm Ø | 65 | 3 | 6±2 | 883±2 | – |
IF-883-6/65-50x50 | 50 × 50 mm | 65 | 3 | 6±2 | 883±2 | – |
IF-885-25/75-13 | 13 mm Ø | 75 | 4 | 25±3,5 | 885±2.5 | – |
IF-885-25/75-25 | 25 mm Ø | 75 | 4 | 25±3,5 | 885±2.5 | – |
IF-885-25/75-50 | 50 mm Ø | 75 | 4 | 25±3,5 | 885±2.5 | – |
IF-885-25/75-50x50 | 50 × 50 mm | 75 | 4 | 25±3,5 | 885±2.5 | – |
IF-885-35/80-13 | 13 mm Ø | 80 | 4 | 35±5 | 885±4 | – |
IF-885-35/80-25 | 25 mm Ø | 80 | 4 | 35±5 | 885±4 | – |
IF-885-35/80-50 | 50 mm Ø | 80 | 4 | 35±5 | 885±4 | – |
IF-885-35/80-50x50 | 50 × 50 mm | 80 | 4 | 35±5 | 885±4 | – |
IF-885-50/80-13 | 13 mm Ø | 80 | 4 | 50±5 | 885±5 | – |
IF-885-50/80-25 | 25 mm Ø | 80 | 4 | 50±5 | 885±5 | – |
IF-885-50/80-50 | 50 mm Ø | 80 | 4 | 50±5 | 885±5 | – |
IF-885-50/80-50x50 | 50 × 50 mm | 80 | 4 | 50±5 | 885±5 | – |
IF-890-10/65-13 | 13 mm Ø | 65 | 3 | 10±2 | 890±2 | – |
IF-890-10/65-25 | 25 mm Ø | 65 | 3 | 10±2 | 890±2 | – |
IF-890-10/65-50 | 50 mm Ø | 65 | 3 | 10±2 | 890±2 | – |
IF-890-10/65-50x50 | 50 × 50 mm | 65 | 3 | 10±2 | 890±2 | – |
IF-890-50/80-13 | 13 mm Ø | 80 | 4 | 50±5 | 890±5 | – |
IF-890-50/80-25 | 25 mm Ø | 80 | 4 | 50±5 | 890±5 | – |
IF-890-50/80-50 | 50 mm Ø | 80 | 4 | 50±5 | 890±5 | – |
IF-890-50/80-50x50 | 50 × 50 mm | 80 | 4 | 50±5 | 890±5 | – |
IF-895-10/65-13 | 13 mm Ø | 65 | 3 | 10±2 | 895±2 | – |
IF-895-10/65-25 | 25 mm Ø | 65 | 3 | 10±2 | 895±2 | – |
IF-895-10/65-50 | 50 mm Ø | 65 | 3 | 10±2 | 895±2 | – |
IF-895-10/65-50x50 | 50 × 50 mm | 65 | 3 | 10±2 | 895±2 | – |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-900-10/65-13 | 13 mm Ø | 65 | 3 | 10±2 | 900±2 | – |
IF-900-10/65-25 | 25 mm Ø | 65 | 3 | 10±2 | 900±2 | – |
IF-900-10/65-50 | 50 mm Ø | 65 | 3 | 10±2 | 900±2 | – |
IF-900-10/65-50x50 | 50 × 50 mm | 65 | 3 | 10±2 | 900±2 | – |
IF-900-22/75-13 | 13 mm Ø | 75 | 3 | 22±3,5 | 900 ±2.5 | – |
IF-900-22/75-25 | 25 mm Ø | 75 | 3 | 22±3,5 | 900 ±2.5 | – |
IF-900-22/75-50 | 50 mm Ø | 75 | 3 | 22±3,5 | 900 ±2.5 | – |
IF-900-22/75-50x50 | 50 × 50 mm | 75 | 3 | 22±3,5 | 900 ±2.5 | – |
IF-900-32/75-13 | 13 mm Ø | 75 | 4 | 32±3,5 | 900 ±3.5 | – |
IF-900-32/75-25 | 25 mm Ø | 75 | 4 | 32±3,5 | 900 ±3.5 | – |
IF-900-32/75-50 | 50 mm Ø | 75 | 4 | 32±3,5 | 900 ±3.5 | – |
IF-900-32/75-50x50 | 50 × 50 mm | 75 | 4 | 32±3,5 | 900 ±3.5 | – |
IF-900-45/80-13 | 13 mm Ø | 80 | 6 | 45±8 | 900 ±6 | – |
IF-900-45/80-25 | 25 mm Ø | 80 | 6 | 45±8 | 900 ±6 | – |
IF-900-45/80-50 | 50 mm Ø | 80 | 6 | 45±8 | 900 ±6 | – |
IF-900-45/80-50x50 | 50 × 50 mm | 80 | 6 | 45±8 | 900 ±6 | – |
IF-905-10/75-13 | 13 mm Ø | 75 | 3 | 10±2 | 905±2 | – |
IF-905-10/75-25 | 25 mm Ø | 75 | 3 | 10±2 | 905±2 | – |
IF-905-10/75-50 | 50 mm Ø | 75 | 3 | 10±2 | 905±2 | – |
IF-905-10/75-50x50 | 50 × 50 mm | 75 | 3 | 10±2 | 905±2 | – |
IF-905-27/80-13 | 13 mm Ø | 80 | 4 | 27±3,5 | 905 ±3 | – |
IF-905-27/80-25 | 25 mm Ø | 80 | 4 | 27±3,5 | 905 ±3 | – |
IF-905-27/80-50 | 50 mm Ø | 80 | 4 | 27±3,5 | 905 ±3 | – |
IF-905-27/80-50x50 | 50 × 50 mm | 80 | 4 | 27±3,5 | 905 ±3 | – |
IF-905-35/80-13 | 13 mm Ø | 80 | 5 | 35±3,5 | 905 ±3.5 | GaAs Las. |
IF-905-35/80-25 | 25 mm Ø | 80 | 5 | 35±3,5 | 905 ±3.5 | GaAs Las. |
IF-905-35/80-50 | 50 mm Ø | 80 | 5 | 35±3,5 | 905 ±3.5 | GaAs Las. |
IF-905-35/80-50x50 | 50 × 50 mm | 80 | 5 | 35±3,5 | 905 ±3.5 | GaAs Las. |
IF-905-50/80-13 | 13 mm Ø | 80 | 4 | 50±5 | 905 ±5 | – |
IF-905-50/80-25 | 25 mm Ø | 80 | 4 | 50±5 | 905 ±5 | – |
IF-905-50/80-50 | 50 mm Ø | 80 | 4 | 50±5 | 905 ±5 | – |
IF-905-50/80-50x50 | 50 × 50 mm | 80 | 4 | 50±5 | 905 ±5 | – |
IF-910-12/80-13 | 13 mm Ø | 80 | 3 | 12±2 | 910 ±2 | – |
IF-910-12/80-25 | 25 mm Ø | 80 | 3 | 12±2 | 910 ±2 | – |
IF-910-12/80-50 | 50 mm Ø | 80 | 3 | 12±2 | 910 ±2 | – |
IF-910-12/80-50x50 | 50 × 50 mm | 80 | 3 | 12±2 | 910 ±2 | – |
IF-910-25/80-13 | 13 mm Ø | 80 | 3 | 25±2,5 | 910 ±2.5 | – |
IF-910-25/80-25 | 25 mm Ø | 80 | 3 | 25±2,5 | 910 ±2.5 | – |
IF-910-25/80-50 | 50 mm Ø | 80 | 3 | 25±2,5 | 910 ±2.5 | – |
IF-910-25/80-50x50 | 50 × 50 mm | 80 | 3 | 25±2,5 | 910 ±2.5 | – |
IF-910-50/80-13 | 13 mm Ø | 80 | 4 | 50±5 | 910 ±5 | – |
IF-910-50/80-25 | 25 mm Ø | 80 | 4 | 50±5 | 910 ±5 | – |
IF-910-50/80-50 | 50 mm Ø | 80 | 4 | 50±5 | 910 ±5 | – |
IF-910-50/80-50x50 | 50 × 50 mm | 80 | 4 | 50±5 | 910 ±5 | – |
IF-915-7/70-13 | 13 mm Ø | 70 | 3 | 7±2 | 915 ±2 | – |
IF-915-7/70-25 | 25 mm Ø | 70 | 3 | 7±2 | 915 ±2 | – |
IF-915-7/70-50 | 50 mm Ø | 70 | 3 | 7±2 | 915 ±2 | – |
IF-915-7/70-50x50 | 50 × 50 mm | 70 | 3 | 7±2 | 915 ±2 | – |
IF-915-18/80-13 | 13 mm Ø | 80 | 3 | 18±2 | 915 ±2 | – |
IF-915-18/80-25 | 25 mm Ø | 80 | 3 | 18±2 | 915 ±2 | – |
IF-915-18/80-50 | 50 mm Ø | 80 | 3 | 18±2 | 915 ±2 | – |
IF-915-18/80-50x50 | 50 × 50 mm | 80 | 3 | 18±2 | 915 ±2 | – |
IF-915-50/80-13 | 13 mm Ø | 80 | 4 | 50±5 | 915 ±5 | – |
IF-915-50/80-25 | 25 mm Ø | 80 | 4 | 50±5 | 915 ±5 | – |
IF-915-50/80-50 | 50 mm Ø | 80 | 4 | 50±5 | 915 ±5 | – |
IF-915-50/80-50x50 | 50 × 50 mm | 80 | 4 | 50±5 | 915 ±5 | – |
IF-920-20/80-13 | 13 mm Ø | 80 | 3 | 20±2,5 | 920 ±3.5 | – |
IF-920-20/80-25 | 25 mm Ø | 80 | 3 | 20±2,5 | 920 ±3.5 | – |
IF-920-20/80-50 | 50 mm Ø | 80 | 3 | 20±2,5 | 920 ±3.5 | – |
IF-920-20/80-50x50 | 50 × 50 mm | 80 | 3 | 20±2,5 | 920 ±3.5 | – |
IF-925-30/80-13 | 13 mm Ø | 80 | 4 | 30±2,5 | 925 ±3.5 | – |
IF-925-30/80-25 | 25 mm Ø | 80 | 4 | 30±2,5 | 925 ±3.5 | – |
IF-925-30/80-50 | 50 mm Ø | 80 | 4 | 30±2,5 | 925 ±3.5 | – |
IF-925-30/80-50x50 | 50 × 50 mm | 80 | 4 | 30±2,5 | 925 ±3.5 | – |
IF-930-22/80-13 | 13 mm Ø | 80 | 3 | 22±2,5 | 930 ±3.5 | – |
IF-930-22/80-25 | 25 mm Ø | 80 | 3 | 22±2,5 | 930 ±3.5 | – |
IF-930-22/80-50 | 50 mm Ø | 80 | 3 | 22±2,5 | 930 ±3.5 | – |
IF-930-22/80-50x50 | 50 × 50 mm | 80 | 3 | 22±2,5 | 930 ±3.5 | – |
IF-930-55/80-13 | 13 mm Ø | 80 | 4 | 55±5 | 930 ±5 | – |
IF-930-55/80-25 | 25 mm Ø | 80 | 4 | 55±5 | 930 ±5 | – |
IF-930-55/80-50 | 50 mm Ø | 80 | 4 | 55±5 | 930 ±5 | – |
IF-930-55/80-50x50 | 50 × 50 mm | 80 | 4 | 55±5 | 930 ±5 | – |
IF-935-55/80-13 | 13 mm Ø | 80 | 4 | 55±5 | 935 ±5 | – |
IF-935-55/80-25 | 25 mm Ø | 80 | 4 | 55±5 | 935 ±5 | – |
IF-935-55/80-50 | 50 mm Ø | 80 | 4 | 55±5 | 935 ±5 | – |
IF-935-55/80-50x50 | 50 × 50 mm | 80 | 4 | 55±5 | 935 ±5 | – |
IF-940-22/80-13 | 13 mm Ø | 80 | 3 | 22±2,5 | 940 ±3.5 | – |
IF-940-22/80-25 | 25 mm Ø | 80 | 3 | 22±2,5 | 940 ±3.5 | – |
IF-940-22/80-50 | 50 mm Ø | 80 | 3 | 22±2,5 | 940 ±3.5 | – |
IF-940-22/80-50x50 | 50 × 50 mm | 80 | 3 | 22±2,5 | 940 ±3.5 | – |
IF-940-35/80-13 | 13 mm Ø | 80 | 4 | 35±3,5 | 940 ±3.5 | – |
IF-940-35/80-25 | 25 mm Ø | 80 | 4 | 35±3,5 | 940 ±3.5 | – |
IF-940-35/80-50 | 50 mm Ø | 80 | 4 | 35±3,5 | 940 ±3.5 | – |
IF-940-35/80-50x50 | 50 × 50 mm | 80 | 4 | 35±3,5 | 940 ±3.5 | – |
IF-945-10/80-13 | 13 mm Ø | 80 | 3 | 10±2 | 945 ±2 | – |
IF-945-10/80-25 | 25 mm Ø | 80 | 3 | 10±2 | 945 ±2 | – |
IF-945-10/80-50 | 50 mm Ø | 80 | 3 | 10±2 | 945 ±2 | – |
IF-945-10/80-50x50 | 50 × 50 mm | 80 | 3 | 10±2 | 945 ±2 | – |
IF-945-12/80-13 | 13 mm Ø | 80 | 3 | 12±2,5 | 945 ±2.5 | – |
IF-945-12/80-25 | 25 mm Ø | 80 | 3 | 12±2,5 | 945 ±2.5 | – |
IF-945-12/80-50 | 50 mm Ø | 80 | 3 | 12±2,5 | 945 ±2.5 | – |
IF-945-12/80-50x50 | 50 × 50 mm | 80 | 3 | 12±2,5 | 945 ±2.5 | – |
IF-945-22/80-13 | 13 mm Ø | 80 | 3 | 22±2,5 | 945 ±3.5 | – |
IF-945-22/80-25 | 25 mm Ø | 80 | 3 | 22±2,5 | 945 ±3.5 | – |
IF-945-22/80-50 | 50 mm Ø | 80 | 3 | 22±2,5 | 945 ±3.5 | – |
IF-945-22/80-50x50 | 50 × 50 mm | 80 | 3 | 22±2,5 | 945 ±3.5 | – |
IF-950-11/75-13 | 13 mm Ø | 75 | 3 | 11±2 | 950 ±2 | – |
IF-950-11/75-25 | 25 mm Ø | 75 | 3 | 11±2 | 950 ±2 | – |
IF-950-11/75-50 | 50 mm Ø | 75 | 3 | 11±2 | 950 ±2 | – |
IF-950-11/75-50x50 | 50 × 50 mm | 75 | 3 | 11±2 | 950 ±2 | – |
IF-950-20/80-13 | 13 mm Ø | 80 | 3 | 20±2,5 | 950 ±3.5 | – |
IF-950-20/80-25 | 25 mm Ø | 80 | 3 | 20±2,5 | 950 ±3.5 | – |
IF-950-20/80-50 | 50 mm Ø | 80 | 3 | 20±2,5 | 950 ±3.5 | – |
IF-950-20/80-50x50 | 50 × 50 mm | 80 | 3 | 20±2,5 | 950 ±3.5 | – |
IF-950-55/80-13 | 13 mm Ø | 80 | 4 | 55±3,5 | 950 ±5 | – |
IF-950-55/80-25 | 25 mm Ø | 80 | 4 | 55±3,5 | 950 ±5 | – |
IF-950-55/80-50 | 50 mm Ø | 80 | 4 | 55±3,5 | 950 ±5 | – |
IF-950-55/80-50x50 | 50 × 50 mm | 80 | 4 | 55±3,5 | 950 ±5 | – |
IF-955-60/80-13 | 13 mm Ø | 80 | 6 | 60±4 | 955 ±5 | – |
IF-955-60/80-25 | 25 mm Ø | 80 | 6 | 60±4 | 955 ±5 | – |
IF-955-60/80-50 | 50 mm Ø | 80 | 6 | 60±4 | 955 ±5 | – |
IF-955-60/80-50x50 | 50 × 50 mm | 80 | 6 | 60±4 | 955 ±5 | – |
IF-960-25/80-13 | 13 mm Ø | 80 | 4 | 25±2,5 | 960 ±3.5 | – |
IF-960-25/80-25 | 25 mm Ø | 80 | 4 | 25±2,5 | 960 ±3.5 | – |
IF-960-25/80-50 | 50 mm Ø | 80 | 4 | 25±2,5 | 960 ±3.5 | – |
IF-960-25/80-50x50 | 50 × 50 mm | 80 | 4 | 25±2,5 | 960 ±3.5 | – |
IF-960-32/80-13 | 13 mm Ø | 80 | 4 | 32±2,5 | 960 ±3.5 | – |
IF-960-32/80-25 | 25 mm Ø | 80 | 4 | 32±2,5 | 960 ±3.5 | – |
IF-960-32/80-50 | 50 mm Ø | 80 | 4 | 32±2,5 | 960 ±3.5 | – |
IF-960-32/80-50x50 | 50 × 50 mm | 80 | 4 | 32±2,5 | 960 ±3.5 | – |
IF-960-60/80-13 | 13 mm Ø | 80 | 9 | 60±5 | 960 ±6 | – |
IF-960-60/80-25 | 25 mm Ø | 80 | 9 | 60±5 | 960 ±6 | – |
IF-960-60/80-50 | 50 mm Ø | 80 | 9 | 60±5 | 960 ±6 | – |
IF-960-60/80-50x50 | 50 × 50 mm | 80 | 9 | 60±5 | 960 ±6 | – |
IF-960-350/80-13 | 13 mm Ø | 80 | 9 | 350±20 | 960 ±20 | – |
IF-960-350/80-25 | 25 mm Ø | 80 | 9 | 350±20 | 960 ±20 | – |
IF-960-350/80-50 | 50 mm Ø | 80 | 9 | 350±20 | 960 ±20 | – |
IF-960-350/80-50x50 | 50 × 50 mm | 80 | 9 | 350±20 | 960 ±20 | – |
IF-970-60/80-13 | 13 mm Ø | 80 | 4 | 60±8 | 970 ±8 | – |
IF-970-60/80-25 | 25 mm Ø | 80 | 4 | 60±8 | 970 ±8 | – |
IF-970-60/80-50 | 50 mm Ø | 80 | 4 | 60±8 | 970 ±8 | – |
IF-970-60/80-50x50 | 50 × 50 mm | 80 | 4 | 60±8 | 970 ±8 | – |
IF-980-10/75-13 | 13 mm Ø | 75 | 3 | 10±2 | 980 ±2 | – |
IF-980-10/75-25 | 25 mm Ø | 75 | 3 | 10±2 | 980 ±2 | – |
IF-980-10/75-50 | 50 mm Ø | 75 | 3 | 10±2 | 980 ±2 | – |
IF-980-10/75-50x50 | 50 × 50 mm | 75 | 3 | 10±2 | 980 ±2 | – |
IF-980-10/60-13 | 13 mm Ø | 60 | 3 | 10±2 | 980 ±2 | – |
IF-980-10/60-25 | 25 mm Ø | 60 | 3 | 10±2 | 980 ±2 | – |
IF-980-10/60-50 | 50 mm Ø | 60 | 3 | 10±2 | 980 ±2 | – |
IF-980-10/60-50x50 | 50 × 50 mm | 60 | 3 | 10±2 | 980 ±2 | – |
IF-985-10/75-13 | 13 mm Ø | 75 | 3 | 10±2 | 985 ±2 | – |
IF-985-10/75-25 | 25 mm Ø | 75 | 3 | 10±2 | 985 ±2 | – |
IF-985-10/75-50 | 50 mm Ø | 75 | 3 | 10±2 | 985 ±2 | – |
IF-985-10/75-50x50 | 50 × 50 mm | 75 | 3 | 10±2 | 985 ±2 | – |
IF-990-12/75-13 | 13 mm Ø | 75 | 3 | 12±2 | 990 ±2 | – |
IF-990-12/75-25 | 25 mm Ø | 75 | 3 | 12±2 | 990 ±2 | – |
IF-990-12/75-50 | 50 mm Ø | 75 | 3 | 12±2 | 990 ±2 | – |
IF-990-12/75-50x50 | 50 × 50 mm | 75 | 3 | 12±2 | 990 ±2 | – |
IF-990-30/75-13 | 13 mm Ø | 75 | 3 | 30±3,5 | 990 ±3.5 | – |
IF-990-30/75-25 | 25 mm Ø | 75 | 3 | 30±3,5 | 990 ±3.5 | – |
IF-990-30/75-50 | 50 mm Ø | 75 | 3 | 30±3,5 | 990 ±3.5 | – |
IF-990-30/75-50x50 | 50 × 50 mm | 75 | 3 | 30±3,5 | 990 ±3.5 | – |
IF-990-80/75-13 | 13 mm Ø | 75 | 10 | 80±10 | 990 ±15 | – |
IF-990-80/75-25 | 25 mm Ø | 75 | 10 | 80±10 | 990 ±15 | – |
IF-990-80/75-50 | 50 mm Ø | 75 | 10 | 80±10 | 990 ±15 | – |
IF-990-80/75-50x50 | 50 × 50 mm | 75 | 10 | 80±10 | 990 ±15 | – |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-1000-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 1000 ±2 | – |
IF-1000-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 1000 ±2 | – |
IF-1000-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 1000 ±2 | – |
IF-1000-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 1000 ±2 | – |
IF-1000-30/70-13 | 13 mm Ø | 70 | 5 | 30±5 | 1000 ±5 | – |
IF-1000-30/70-25 | 25 mm Ø | 70 | 5 | 30±5 | 1000 ±5 | – |
IF-1000-30/70-50 | 50 mm Ø | 70 | 5 | 30±5 | 1000 ±5 | – |
IF-1000-30/70-50x50 | 50 × 50 mm | 70 | 5 | 30±5 | 1000 ±5 | – |
IF-1000-40/70-13 | 13 mm Ø | 70 | 6 | 40±5 | 1000 ±6 | – |
IF-1000-40/70-25 | 25 mm Ø | 70 | 6 | 40±5 | 1000 ±6 | – |
IF-1000-40/70-50 | 50 mm Ø | 70 | 6 | 40±5 | 1000 ±6 | – |
IF-1000-40/70-50x50 | 50 × 50 mm | 70 | 6 | 40±5 | 1000 ±6 | – |
IF-1010-30/70-13 | 13 mm Ø | 70 | 3 | 30±5 | 1010 ±5 | – |
IF-1010-30/70-25 | 25 mm Ø | 70 | 3 | 30±5 | 1010 ±5 | – |
IF-1010-30/70-50 | 50 mm Ø | 70 | 3 | 30±5 | 1010 ±5 | – |
IF-1010-30/70-50x50 | 50 × 50 mm | 70 | 3 | 30±5 | 1010 ±5 | – |
IF-1010-160/75-13 | 13 mm Ø | 75 | 8 | 160±15 | 1010 ±15 | – |
IF-1010-160/75-25 | 25 mm Ø | 75 | 8 | 160±15 | 1010 ±15 | – |
IF-1010-160/75-50 | 50 mm Ø | 75 | 8 | 160±15 | 1010 ±15 | – |
IF-1010-160/75-50x50 | 50 × 50 mm | 75 | 8 | 160±15 | 1010 ±15 | – |
IF-1015-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 1015 ±2 | – |
IF-1015-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 1015 ±2 | – |
IF-1015-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 1015 ±2 | – |
IF-1015-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 1015 ±2 | – |
IF-1020-11/70-13 | 13 mm Ø | 70 | 3 | 11±2 | 1020 ±2 | – |
IF-1020-11/70-25 | 25 mm Ø | 70 | 3 | 11±2 | 1020 ±2 | – |
IF-1020-11/70-50 | 50 mm Ø | 70 | 3 | 11±2 | 1020 ±2 | – |
IF-1020-11/70-50x50 | 50 × 50 mm | 70 | 3 | 11±2 | 1020 ±2 | – |
IF-1024-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 1024 ±2 | – |
IF-1024-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 1024 ±2 | – |
IF-1024-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 1024 ±2 | – |
IF-1024-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 1024 ±2 | – |
IF-1030-6/65-13 | 13 mm Ø | 65 | 3 | 6±2 | 1030 ±2 | – |
IF-1030-6/65-25 | 25 mm Ø | 65 | 3 | 6±2 | 1030 ±2 | – |
IF-1030-6/65-50 | 50 mm Ø | 65 | 3 | 6±2 | 1030 ±2 | – |
IF-1030-6/65-50x50 | 50 × 50 mm | 65 | 3 | 6±2 | 1030 ±2 | – |
IF-1030-11/75-13 | 13 mm Ø | 75 | 3 | 11±2 | 1030 ±2 | – |
IF-1030-11/75-25 | 25 mm Ø | 75 | 3 | 11±2 | 1030 ±2 | – |
IF-1030-11/75-50 | 50 mm Ø | 75 | 3 | 11±2 | 1030 ±2 | – |
IF-1030-11/75-50x50 | 50 × 50 mm | 75 | 3 | 11±2 | 1030 ±2 | – |
IF-1030-27/80-13 | 13 mm Ø | 80 | 3 | 27±3 | 1030 ±3 | – |
IF-1030-27/80-25 | 25 mm Ø | 80 | 3 | 27±3 | 1030 ±3 | – |
IF-1030-27/80-50 | 50 mm Ø | 80 | 3 | 27±3 | 1030 ±3 | – |
IF-1030-27/80-50x50 | 50 × 50 mm | 80 | 3 | 27±3 | 1030 ±3 | – |
IF-1040-30/80-13 | 13 mm Ø | 80 | 3 | 30±3 | 1040 ±4.5 | – |
IF-1040-30/80-25 | 25 mm Ø | 80 | 3 | 30±3 | 1040 ±4.5 | – |
IF-1040-30/80-50 | 50 mm Ø | 80 | 3 | 30±3 | 1040 ±4.5 | – |
IF-1040-30/80-50x50 | 50 × 50 mm | 80 | 3 | 30±3 | 1040 ±4.5 | – |
IF-1042-11/75-13 | 13 mm Ø | 75 | 3 | 11±2 | 1042 ±3 | – |
IF-1042-11/75-25 | 25 mm Ø | 75 | 3 | 11±2 | 1042 ±3 | – |
IF-1042-11/75-50 | 50 mm Ø | 75 | 3 | 11±2 | 1042 ±3 | – |
IF-1042-11/75-50x50 | 50 × 50 mm | 75 | 3 | 11±2 | 1042 ±3 | – |
IF-1045-11/75-13 | 13 mm Ø | 75 | 3 | 11±2 | 1045 ±2 | – |
IF-1045-11/75-25 | 25 mm Ø | 75 | 3 | 11±2 | 1045 ±2 | – |
IF-1045-11/75-50 | 50 mm Ø | 75 | 3 | 11±2 | 1045 ±2 | – |
IF-1045-11/75-50x50 | 50 × 50 mm | 75 | 3 | 11±2 | 1045 ±2 | – |
IF-1050-10/80-13 | 13 mm Ø | 80 | 3 | 10±2 | 1050 ±2.5 | – |
IF-1050-10/80-25 | 25 mm Ø | 80 | 3 | 10±2 | 1050 ±2.5 | – |
IF-1050-10/80-50 | 50 mm Ø | 80 | 3 | 10±2 | 1050 ±2.5 | – |
IF-1050-10/80-50x50 | 50 × 50 mm | 80 | 3 | 10±2 | 1050 ±2.5 | – |
IF-1050-30/80-13 | 13 mm Ø | 80 | 3 | 30±3 | 1050 ±4.5 | – |
IF-1050-30/80-25 | 25 mm Ø | 80 | 3 | 30±3 | 1050 ±4.5 | – |
IF-1050-30/80-50 | 50 mm Ø | 80 | 3 | 30±3 | 1050 ±4.5 | – |
IF-1050-30/80-50x50 | 50 × 50 mm | 80 | 3 | 30±3 | 1050 ±4.5 | – |
IF-1050-80/80-13 | 13 mm Ø | 80 | 5 | 80±5 | 1050 ±4.5 | – |
IF-1050-80/80-25 | 25 mm Ø | 80 | 5 | 80±5 | 1050 ±4.5 | – |
IF-1050-80/80-50 | 50 mm Ø | 80 | 5 | 80±5 | 1050 ±4.5 | – |
IF-1050-80/80-50x50 | 50 × 50 mm | 80 | 5 | 80±5 | 1050 ±4.5 | – |
IF-1060-12/70-13 | 13 mm Ø | 70 | 3 | 12±2 | 1060 ±3 | – |
IF-1060-12/70-25 | 25 mm Ø | 70 | 3 | 12±2 | 1060 ±3 | – |
IF-1060-12/70-50 | 50 mm Ø | 70 | 3 | 12±2 | 1060 ±3 | – |
IF-1060-12/70-50x50 | 50 × 50 mm | 70 | 3 | 12±2 | 1060 ±3 | – |
IF-1060-16/70-13 | 13 mm Ø | 70 | 3 | 16±2 | 1060 ±3 | – |
IF-1060-16/70-25 | 25 mm Ø | 70 | 3 | 16±2 | 1060 ±3 | – |
IF-1060-16/70-50 | 50 mm Ø | 70 | 3 | 16±2 | 1060 ±3 | – |
IF-1060-16/70-50x50 | 50 × 50 mm | 70 | 3 | 16±2 | 1060 ±3 | – |
IF-1060-20/70-13 | 13 mm Ø | 70 | 3 | 20±3 | 1060 ±3 | – |
IF-1060-20/70-25 | 25 mm Ø | 70 | 3 | 20±3 | 1060 ±3 | – |
IF-1060-20/70-50 | 50 mm Ø | 70 | 3 | 20±3 | 1060 ±3 | – |
IF-1060-20/70-50x50 | 50 × 50 mm | 70 | 3 | 20±3 | 1060 ±3 | – |
IF-1064-10/65-13 | 13 mm Ø | 65 | 3 | 10±2 | 1064 ±2 | – |
IF-1064-10/65-25 | 25 mm Ø | 65 | 3 | 10±2 | 1064 ±2 | – |
IF-1064-10/65-50 | 50 mm Ø | 65 | 3 | 10±2 | 1064 ±2 | – |
IF-1064-10/65-50x50 | 50 × 50 mm | 65 | 3 | 10±2 | 1064 ±2 | – |
IF-1064-10/75-13 | 13 mm Ø | 75 | 3 | 10±2 | 1064±2 | Nd/YAG |
IF-1064-10/75-25 | 25 mm Ø | 75 | 3 | 10±2 | 1064±2 | Nd/YAG |
IF-1064-10/75-50 | 50 mm Ø | 75 | 3 | 10±2 | 1064±2 | Nd/YAG |
IF-1064-10/75-50x50 | 50 × 50 mm | 75 | 3 | 10±2 | 1064±2 | Nd/YAG |
IF-1064-20/75-13 | 13 mm Ø | 75 | 4 | 20±3,5 | 1064 ±3.5 | Nd/YAG |
IF-1064-20/75-25 | 25 mm Ø | 75 | 4 | 20±3,5 | 1064 ±3.5 | Nd/YAG |
IF-1064-20/75-50 | 50 mm Ø | 75 | 4 | 20±3,5 | 1064 ±3.5 | Nd/YAG |
IF-1064-20/75-50x50 | 50 × 50 mm | 75 | 4 | 20±3,5 | 1064 ±3.5 | Nd/YAG |
IF-1064-30/80-13 | 13 mm Ø | 80 | 6 | 30±3,5 | 1064 ±3.5 | Nd/YAG |
IF-1064-30/80-25 | 25 mm Ø | 80 | 6 | 30±3,5 | 1064 ±3.5 | Nd/YAG |
IF-1064-30/80-50 | 50 mm Ø | 80 | 6 | 30±3,5 | 1064 ±3.5 | Nd/YAG |
IF-1064-30/80-50x50 | 50 × 50 mm | 80 | 6 | 30±3,5 | 1064 ±3.5 | Nd/YAG |
IF-1070-70/80-13 | 13 mm Ø | 80 | 4 | 70±4 | 1070 ±5 | |
IF-1070-70/80-25 | 25 mm Ø | 80 | 4 | 70±4 | 1070 ±5 | |
IF-1070-70/80-50 | 50 mm Ø | 80 | 4 | 70±4 | 1070 ±5 | |
IF-1070-70/80-50x50 | 50 × 50 mm | 80 | 4 | 70±4 | 1070 ±5 | |
IF-1072-10/80-13 | 13 mm Ø | 80 | 3 | 10±2 | 1072 ±3 | |
IF-1072-10/80-25 | 25 mm Ø | 80 | 3 | 10±2 | 1072 ±3 | |
IF-1072-10/80-50 | 50 mm Ø | 80 | 3 | 10±2 | 1072 ±3 | |
IF-1072-10/80-50x50 | 50 × 50 mm | 80 | 3 | 10±2 | 1072 ±3 | |
IF-1080-12/80-13 | 13 mm Ø | 80 | 3 | 12±2 | 1080 ±3 | |
IF-1080-12/80-25 | 25 mm Ø | 80 | 3 | 12±2 | 1080 ±3 | |
IF-1080-12/80-50 | 50 mm Ø | 80 | 3 | 12±2 | 1080 ±3 | |
IF-1080-12/80-50x50 | 50 × 50 mm | 80 | 3 | 12±2 | 1080 ±3 | |
IF-1080-30/80-13 | 13 mm Ø | 80 | 3 | 30±3,5 | 1080 ±5 | |
IF-1080-30/80-25 | 25 mm Ø | 80 | 3 | 30±3,5 | 1080 ±5 | |
IF-1080-30/80-50 | 50 mm Ø | 80 | 3 | 30±3,5 | 1080 ±5 | |
IF-1080-30/80-50x50 | 50 × 50 mm | 80 | 3 | 30±3,5 | 1080 ±5 |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-1100-12/65-13 | 13 mm Ø | 65 | 3 | 12±2 | 1100 ±3 | – |
IF-1100-12/65-25 | 25 mm Ø | 65 | 3 | 12±2 | 1100 ±3 | – |
IF-1100-12/65-50 | 50 mm Ø | 65 | 3 | 12±2 | 1100 ±3 | – |
IF-1100-12/65-50x50 | 50 × 50 mm | 65 | 3 | 12±2 | 1100 ±3 | – |
IF-1100-30/75-13 | 13 mm Ø | 75 | 3 | 30±4 | 1100 ±5 | – |
IF-1100-30/75-25 | 25 mm Ø | 75 | 3 | 30±4 | 1100 ±5 | – |
IF-1100-30/75-50 | 50 mm Ø | 75 | 3 | 30±4 | 1100 ±5 | – |
IF-1100-30/75-50x50 | 50 × 50 mm | 75 | 3 | 30±4 | 1100 ±5 | – |
IF-1100-70/75-13 | 13 mm Ø | 75 | 4 | 70±4 | 1100 ±5 | – |
IF-1100-70/75-25 | 25 mm Ø | 75 | 4 | 70±4 | 1100 ±5 | – |
IF-1100-70/75-50 | 50 mm Ø | 75 | 4 | 70±4 | 1100 ±5 | – |
IF-1100-70/75-50x50 | 50 × 50 mm | 75 | 4 | 70±4 | 1100 ±5 | – |
IF-1115-10/75-13 | 13 mm Ø | 75 | 3 | 10±2 | 1115 ±2 | – |
IF-1115-10/75-25 | 25 mm Ø | 75 | 3 | 10±2 | 1115 ±2 | – |
IF-1115-10/75-50 | 50 mm Ø | 75 | 3 | 10±2 | 1115 ±2 | – |
IF-1115-10/75-50x50 | 50 × 50 mm | 75 | 3 | 10±2 | 1115 ±2 | – |
IF-1123-10/60-13 | 13 mm Ø | 60 | 3 | 10±2 | 1123 ±3.5 | – |
IF-1123-10/60-25 | 25 mm Ø | 60 | 3 | 10±2 | 1123 ±3.5 | – |
IF-1123-10/60-50 | 50 mm Ø | 60 | 3 | 10±2 | 1123 ±3.5 | – |
IF-1123-10/60-50x50 | 50 × 50 mm | 60 | 3 | 10±2 | 1123 ±3.5 | – |
IF-1125-10/65-13 | 13 mm Ø | 65 | 3 | 10±2 | 1125 ±2 | – |
IF-1125-10/65-25 | 25 mm Ø | 65 | 3 | 10±2 | 1125 ±2 | – |
IF-1125-10/65-50 | 50 mm Ø | 65 | 3 | 10±2 | 1125 ±2 | – |
IF-1125-10/65-50x50 | 50 × 50 mm | 65 | 3 | 10±2 | 1125 ±2 | – |
IF-1125-18/40-13 | 13 mm Ø | 40 | 3 | 18±2 | 1125 ±3 | – |
IF-1125-18/40-25 | 25 mm Ø | 40 | 3 | 18±2 | 1125 ±3 | – |
IF-1125-18/40-50 | 50 mm Ø | 40 | 3 | 18±2 | 1125 ±3 | – |
IF-1125-18/40-50x50 | 50 × 50 mm | 40 | 3 | 18±2 | 1125 ±3 | – |
IF-1130-20/75-13 | 13 mm Ø | 75 | 3 | 20±4 | 1130 ±5 | – |
IF-1130-20/75-25 | 25 mm Ø | 75 | 3 | 20±4 | 1130 ±5 | – |
IF-1130-20/75-50 | 50 mm Ø | 75 | 3 | 20±4 | 1130 ±5 | – |
IF-1130-20/75-50x50 | 50 × 50 mm | 75 | 3 | 20±4 | 1130 ±5 | – |
IF-1130-30/75-13 | 13 mm Ø | 75 | 3 | 30±4 | 1130 ±5 | – |
IF-1130-30/75-25 | 25 mm Ø | 75 | 3 | 30±4 | 1130 ±5 | – |
IF-1130-30/75-50 | 50 mm Ø | 75 | 3 | 30±4 | 1130 ±5 | – |
IF-1130-30/75-50x50 | 50 × 50 mm | 75 | 3 | 30±4 | 1130 ±5 | – |
IF-1140-10/70-13 | 13 mm Ø | 70 | 3 | 10±2 | 1140 ±3 | – |
IF-1140-10/70-25 | 25 mm Ø | 70 | 3 | 10±2 | 1140 ±3 | – |
IF-1140-10/70-50 | 50 mm Ø | 70 | 3 | 10±2 | 1140 ±3 | – |
IF-1140-10/70-50x50 | 50 × 50 mm | 70 | 3 | 10±2 | 1140 ±3 | – |
IF-1150-50/75-13 | 13 mm Ø | 75 | 4 | 50±4 | 1150 ±5 | – |
IF-1150-50/75-25 | 25 mm Ø | 75 | 4 | 50±4 | 1150 ±5 | – |
IF-1150-50/75-50 | 50 mm Ø | 75 | 4 | 50±4 | 1150 ±5 | – |
IF-1150-50/75-50x50 | 50 × 50 mm | 75 | 4 | 50±4 | 1150 ±5 | – |
IF-1155-30/75-13 | 13 mm Ø | 75 | 3 | 30±4 | 1155 ±3 | – |
IF-1155-30/75-25 | 25 mm Ø | 75 | 3 | 30±4 | 1155 ±3 | – |
IF-1155-30/75-50 | 50 mm Ø | 75 | 3 | 30±4 | 1155 ±3 | – |
IF-1155-30/75-50x50 | 50 × 50 mm | 75 | 3 | 30±4 | 1155 ±3 | – |
IF-1160-16/75-13 | 13 mm Ø | 75 | 3 | 16±2 | 1160 ±3 | – |
IF-1160-16/75-25 | 25 mm Ø | 75 | 3 | 16±2 | 1160 ±3 | – |
IF-1160-16/75-50 | 50 mm Ø | 75 | 3 | 16±2 | 1160 ±3 | – |
IF-1160-16/75-50x50 | 50 × 50 mm | 75 | 3 | 16±2 | 1160 ±3 | – |
IF-1162-30/75-13 | 13 mm Ø | 75 | 3 | 30±4 | 1162 ±3 | – |
IF-1162-30/75-25 | 25 mm Ø | 75 | 3 | 30±4 | 1162 ±3 | – |
IF-1162-30/75-50 | 50 mm Ø | 75 | 3 | 30±4 | 1162 ±3 | – |
IF-1162-30/75-50x50 | 50 × 50 mm | 75 | 3 | 30±4 | 1162 ±3 | – |
IF-1190-12/75-13 | 13 mm Ø | 75 | 3 | 12±4 | 1190 ±5 | – |
IF-1190-12/75-25 | 25 mm Ø | 75 | 3 | 12±4 | 1190 ±5 | – |
IF-1190-12/75-50 | 50 mm Ø | 75 | 3 | 12±4 | 1190 ±5 | – |
IF-1190-12/75-50x50 | 50 × 50 mm | 75 | 3 | 12±4 | 1190 ±5 | – |
IF-1190-25/75-13 | 13 mm Ø | 75 | 3 | 25±4 | 1190 ±5 | – |
IF-1190-25/75-25 | 25 mm Ø | 75 | 3 | 25±4 | 1190 ±5 | – |
IF-1190-25/75-50 | 50 mm Ø | 75 | 3 | 25±4 | 1190 ±5 | – |
IF-1190-25/75-50x50 | 50 × 50 mm | 75 | 3 | 25±4 | 1190 ±5 | – |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-1200-75/75-13 | 13 mm Ø | 75 | 4 | 75±4 | 1200 ±8 | – |
IF-1200-75/75-25 | 25 mm Ø | 75 | 4 | 75±4 | 1200 ±8 | – |
IF-1200-75/75-50 | 50 mm Ø | 75 | 4 | 75±4 | 1200 ±8 | – |
IF-1200-75/75-50x50 | 50 × 50 mm | 75 | 4 | 75±4 | 1200 ±8 | – |
IF-1210-30/75-13 | 13 mm Ø | 75 | 3 | 30±4 | 1210 ±5 | – |
IF-1210-30/75-25 | 25 mm Ø | 75 | 3 | 30±4 | 1210 ±5 | – |
IF-1210-30/75-50 | 50 mm Ø | 75 | 3 | 30±4 | 1210 ±5 | – |
IF-1210-30/75-50x50 | 50 × 50 mm | 75 | 3 | 30±4 | 1210 ±5 | – |
IF-1215-12/70-13 | 13 mm Ø | 70 | 3 | 12±3 | 1215 ±3 | – |
IF-1215-12/70-25 | 25 mm Ø | 70 | 3 | 12±3 | 1215 ±3 | – |
IF-1240-20/60-13 | 13 mm Ø | 60 | 3 | 20±2 | 1240 ±3.5 | – |
IF-1240-20/60-25 | 25 mm Ø | 60 | 3 | 20±2 | 1240 ±3.5 | – |
IF-1240-20/60-50 | 50 mm Ø | 60 | 3 | 20±2 | 1240 ±3.5 | – |
IF-1240-20/60-50x50 | 50 × 50 mm | 60 | 3 | 20±2 | 1240 ±3.5 | – |
IF-1240-26/60-13 | 13 mm Ø | 60 | 3 | 26±2,5 | 1240 ±3.5 | – |
IF-1240-26/60-25 | 25 mm Ø | 60 | 3 | 26±2,5 | 1240 ±3.5 | – |
IF-1240-26/60-50 | 50 mm Ø | 60 | 3 | 26±2,5 | 1240 ±3.5 | – |
IF-1240-26/60-50x50 | 50 × 50 mm | 60 | 3 | 26±2,5 | 1240 ±3.5 | – |
IF-1250-12/60-13 | 13 mm Ø | 60 | 3 | 12±2,5 | 1250 ±3.5 | – |
IF-1250-12/60-25 | 25 mm Ø | 60 | 3 | 12±2,5 | 1250 ±3.5 | – |
IF-1250-12/60-50 | 50 mm Ø | 60 | 3 | 12±2,5 | 1250 ±3.5 | – |
IF-1250-12/60-50x50 | 50 × 50 mm | 60 | 3 | 12±2,5 | 1250 ±3.5 | – |
IF-1270-12/75-13 | 13 mm Ø | 75 | 3 | 12±3 | 1270 ±3.5 | – |
IF-1270-12/75-25 | 25 mm Ø | 75 | 3 | 12±3 | 1270 ±3.5 | – |
IF-1270-12/75-50 | 50 mm Ø | 75 | 3 | 12±3 | 1270 ±3.5 | – |
IF-1270-12/75-50x50 | 50 × 50 mm | 75 | 3 | 12±3 | 1270 ±3.5 | – |
IF-1270-30/75-13 | 13 mm Ø | 75 | 3 | 30±4 | 1270 ±5 | – |
IF-1270-30/75-25 | 25 mm Ø | 75 | 3 | 30±4 | 1270 ±5 | – |
IF-1270-30/75-50 | 50 mm Ø | 75 | 3 | 30±4 | 1270 ±5 | – |
IF-1270-30/75-50x50 | 50 × 50 mm | 75 | 3 | 30±4 | 1270 ±5 | – |
IF-1270-80/75-13 | 13 mm Ø | 75 | 4 | 80±4 | 1270 ±8 | – |
IF-1270-80/75-25 | 25 mm Ø | 75 | 4 | 80±4 | 1270 ±8 | – |
IF-1270-80/75-50 | 50 mm Ø | 75 | 4 | 80±4 | 1270 ±8 | – |
IF-1270-80/75-50x50 | 50 × 50 mm | 75 | 4 | 80±4 | 1270 ±8 | – |
IF-1275-23/75-13 | 13 mm Ø | 75 | 3 | 23±4 | 1275 ±5 | – |
IF-1275-23/75-25 | 25 mm Ø | 75 | 3 | 23±4 | 1275 ±5 | – |
IF-1275-23/75-50 | 50 mm Ø | 75 | 3 | 23±4 | 1275 ±5 | – |
IF-1275-23/75-50x50 | 50 × 50 mm | 75 | 3 | 23±4 | 1275 ±5 | – |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-1300-20/75-13 | 13 mm Ø | 75 | 3 | 20±3 | 1300 ±5 | – |
IF-1300-20/75-25 | 25 mm Ø | 75 | 3 | 20±3 | 1300 ±5 | – |
IF-1300-20/75-50 | 50 mm Ø | 75 | 3 | 20±3 | 1300 ±5 | – |
IF-1300-20/75-50x50 | 50 × 50 mm | 75 | 3 | 20±3 | 1300 ±5 | – |
IF-1300-85/75-13 | 13 mm Ø | 75 | 4 | 85±4 | 1300 ±8 | – |
IF-1300-85/75-25 | 25 mm Ø | 75 | 4 | 85±4 | 1300 ±8 | – |
IF-1300-85/75-50 | 50 mm Ø | 75 | 4 | 85±4 | 1300 ±8 | – |
IF-1300-85/75-50x50 | 50 × 50 mm | 75 | 4 | 85±4 | 1300 ±8 | – |
IF-1315-15/75-13 | 13 mm Ø | 75 | 3 | 15±2 | 1315 ±5 | – |
IF-1315-15/75-25 | 25 mm Ø | 75 | 3 | 15±2 | 1315 ±5 | – |
IF-1355-13/65-13 | 13 mm Ø | 65 | 3 | 13±2 | 1355 ±3 | – |
IF-1355-13/65-25 | 25 mm Ø | 65 | 3 | 13±2 | 1355 ±3 | – |
IF-1355-13/65-50 | 50 mm Ø | 65 | 3 | 13±2 | 1355 ±3 | – |
IF-1355-13/65-50x50 | 50 × 50 mm | 65 | 3 | 13±2 | 1355 ±3 | – |
IF-1360-33/75-13 | 13 mm Ø | 75 | 3 | 33±3 | 1360 ±5 | – |
IF-1360-33/75-25 | 25 mm Ø | 75 | 3 | 33±3 | 1360 ±5 | – |
IF-1360-33/75-50 | 50 mm Ø | 75 | 3 | 33±3 | 1360 ±5 | – |
IF-1360-33/75-50x50 | 50 × 50 mm | 75 | 3 | 33±3 | 1360 ±5 | – |
IF-1370-36/70-13 | 13 mm Ø | 70 | 3 | 36±3 | 1370 ±5 | – |
IF-1370-36/70-25 | 25 mm Ø | 70 | 3 | 36±3 | 1370 ±5 | – |
IF-1370-36/70-50 | 50 mm Ø | 70 | 3 | 36±3 | 1370 ±5 | – |
IF-1370-36/70-50x50 | 50 × 50 mm | 70 | 3 | 36±3 | 1370 ±5 | – |
IF-1370-60/70-13 | 13 mm Ø | 70 | 4 | 60±3 | 1370 ±8 | – |
IF-1370-60/70-25 | 25 mm Ø | 70 | 4 | 60±3 | 1370 ±8 | – |
IF-1370-60/70-50 | 50 mm Ø | 70 | 4 | 60±3 | 1370 ±8 | – |
IF-1370-60/70-50x50 | 50 × 50 mm | 70 | 4 | 60±3 | 1370 ±8 | – |
IF-1390-34/70-13 | 13 mm Ø | 70 | 3 | 34±3 | 1390 ±5 | – |
IF-1390-34/70-25 | 25 mm Ø | 70 | 3 | 34±3 | 1390 ±5 | – |
IF-1390-34/70-50 | 50 mm Ø | 70 | 3 | 34±3 | 1390 ±5 | – |
IF-1390-34/70-50x50 | 50 × 50 mm | 70 | 3 | 34±3 | 1390 ±5 | – |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-1400-15/70-13 | 13 mm Ø | 70 | 3 | 15±3 | 1400 ±5 | – |
IF-1400-15/70-25 | 25 mm Ø | 70 | 3 | 15±3 | 1400 ±5 | – |
IF-1400-15/70-50 | 50 mm Ø | 70 | 3 | 15±3 | 1400 ±5 | – |
IF-1400-15/70-50x50 | 50 × 50 mm | 70 | 3 | 15±3 | 1400 ±5 | – |
IF-1400-90/80-13 | 13 mm Ø | 80 | 4 | 90±10 | 1400 ±10 | – |
IF-1400-90/80-25 | 25 mm Ø | 80 | 4 | 90±10 | 1400 ±10 | – |
IF-1400-90/80-50 | 50 mm Ø | 80 | 4 | 90±10 | 1400 ±10 | – |
IF-1400-90/80-50x50 | 50 × 50 mm | 80 | 4 | 90±10 | 1400 ±10 | – |
IF-1420-30/70-13 | 13 mm Ø | 70 | 3 | 30±3 | 1420 ±5 | – |
IF-1420-30/70-25 | 25 mm Ø | 70 | 3 | 30±3 | 1420 ±5 | – |
IF-1420-30/70-50 | 50 mm Ø | 70 | 3 | 30±3 | 1420 ±5 | – |
IF-1420-30/70-50x50 | 50 × 50 mm | 70 | 3 | 30±3 | 1420 ±5 | – |
IF-1450-26/60-13 | 13 mm Ø | 60 | 3 | 26±3 | 1450 ±4 | – |
IF-1450-26/60-25 | 25 mm Ø | 60 | 3 | 26±3 | 1450 ±4 | – |
IF-1450-26/60-50 | 50 mm Ø | 60 | 3 | 26±3 | 1450 ±4 | – |
IF-1450-26/60-50x50 | 50 × 50 mm | 60 | 3 | 26±3 | 1450 ±4 | – |
IF-1450-35/60-13 | 13 mm Ø | 60 | 3 | 35±3 | 1450 ±4 | – |
IF-1450-35/60-25 | 25 mm Ø | 60 | 3 | 35±3 | 1450 ±4 | – |
IF-1450-35/60-50 | 50 mm Ø | 60 | 3 | 35±3 | 1450 ±4 | – |
IF-1450-35/60-50x50 | 50 × 50 mm | 60 | 3 | 35±3 | 1450 ±4 | – |
IF-1470-26/60-13 | 13 mm Ø | 60 | 3 | 26±3 | 1470 ±4 | – |
IF-1470-26/60-25 | 25 mm Ø | 60 | 3 | 26±3 | 1470 ±4 | – |
IF-1470-26/60-50 | 50 mm Ø | 60 | 3 | 26±3 | 1470 ±4 | – |
IF-1470-26/60-50x50 | 50 × 50 mm | 60 | 3 | 26±3 | 1470 ±4 | – |
IF-1480-30/70-13 | 13 mm Ø | 70 | 3 | 30±3 | 1480 ±6 | – |
IF-1480-30/70-25 | 25 mm Ø | 70 | 3 | 30±3 | 1480 ±6 | – |
IF-1480-30/70-50 | 50 mm Ø | 70 | 3 | 30±3 | 1480 ±6 | – |
IF-1480-30/70-50x50 | 50 × 50 mm | 70 | 3 | 30±3 | 1480 ±6 | – |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-1500-28/70-13 | 13 mm Ø | 70 | 3 | 28±4 | 1500 ±6 | – |
IF-1500-28/70-25 | 25 mm Ø | 70 | 3 | 28±4 | 1500 ±6 | – |
IF-1500-28/70-50 | 50 mm Ø | 70 | 3 | 28±4 | 1500 ±6 | – |
IF-1500-28/70-50x50 | 50 × 50 mm | 70 | 3 | 28±4 | 1500 ±6 | – |
IF-1510-95/70-13 | 13 mm Ø | 70 | 3 | 95±4 | 1510 ±10 | – |
IF-1510-95/70-25 | 25 mm Ø | 70 | 3 | 95±4 | 1510 ±10 | – |
IF-1510-95/70-50 | 50 mm Ø | 70 | 3 | 95±4 | 1510 ±10 | – |
IF-1510-95/70-50x50 | 50 × 50 mm | 70 | 3 | 95±4 | 1510 ±10 | – |
IF-1515-35/70-13 | 13 mm Ø | 70 | 3 | 35±4 | 1515 ±6 | – |
IF-1515-35/70-25 | 25 mm Ø | 70 | 3 | 35±4 | 1515 ±6 | – |
IF-1515-35/70-50 | 50 mm Ø | 70 | 3 | 35±4 | 1515 ±6 | – |
IF-1515-35/70-50x50 | 50 × 50 mm | 70 | 3 | 35±4 | 1515 ±6 | – |
IF-1530-27/70-13 | 13 mm Ø | 70 | 3 | 27±4 | 1530 ±8 | – |
IF-1530-27/70-25 | 25 mm Ø | 70 | 3 | 27±4 | 1530 ±8 | – |
IF-1530-27/70-50 | 50 mm Ø | 70 | 3 | 27±4 | 1530 ±8 | – |
IF-1530-27/70-50x50 | 50 × 50 mm | 70 | 3 | 27±4 | 1530 ±8 | – |
IF-1540-95/70-13 | 13 mm Ø | 70 | 3 | 95±4 | 1540 ±10 | – |
IF-1540-95/70-25 | 25 mm Ø | 70 | 3 | 95±4 | 1540 ±10 | – |
IF-1540-95/70-50 | 50 mm Ø | 70 | 3 | 95±4 | 1540 ±10 | – |
IF-1540-95/70-50x50 | 50 × 50 mm | 70 | 3 | 95±4 | 1540 ±10 | – |
IF-1545-14/60-13 | 13 mm Ø | 60 | 3 | 14±2 | 1545 ±3 | – |
IF-1545-14/60-25 | 25 mm Ø | 60 | 3 | 14±2 | 1545 ±3 | – |
IF-1545-14/60-50 | 50 mm Ø | 60 | 3 | 14±2 | 1545 ±3 | – |
IF-1545-14/60-50x50 | 50 × 50 mm | 60 | 3 | 14±2 | 1545 ±3 | – |
IF-1545-22/60-13 | 13 mm Ø | 60 | 4 | 22±2 | 1545 ±4 | – |
IF-1545-22/60-25 | 25 mm Ø | 60 | 4 | 22±2 | 1545 ±4 | – |
IF-1545-22/60-50 | 50 mm Ø | 60 | 4 | 22±2 | 1545 ±4 | – |
IF-1545-22/60-50x50 | 50 × 50 mm | 60 | 4 | 22±2 | 1545 ±4 | – |
IF-1545-31/70-13 | 13 mm Ø | 70 | 3 | 31±3 | 1545 ±4 | – |
IF-1545-31/70-25 | 25 mm Ø | 70 | 3 | 31±3 | 1545 ±4 | – |
IF-1545-31/70-50 | 50 mm Ø | 70 | 3 | 31±3 | 1545 ±4 | – |
IF-1545-31/70-50x50 | 50 × 50 mm | 70 | 3 | 31±3 | 1545 ±4 | – |
IF-1545-43/70-13 | 13 mm Ø | 70 | 3 | 43±4 | 1545 ±5 | – |
IF-1545-43/70-25 | 25 mm Ø | 70 | 3 | 43±4 | 1545 ±5 | – |
IF-1545-43/70-50 | 50 mm Ø | 70 | 3 | 43±4 | 1545 ±5 | – |
IF-1545-43/70-50x50 | 50 × 50 mm | 70 | 3 | 43±4 | 1545 ±5 | – |
IF-1550-43/70-13 | 13 mm Ø | 70 | 3 | 43±4 | 1550 ±5 | – |
IF-1550-43/70-25 | 25 mm Ø | 70 | 3 | 43±4 | 1550 ±5 | – |
IF-1550-43/70-50 | 50 mm Ø | 70 | 3 | 43±4 | 1550 ±5 | – |
IF-1550-43/70-50x50 | 50 × 50 mm | 70 | 3 | 43±4 | 1550 ±5 | – |
IF-1550-70/70-13 | 13 mm Ø | 70 | 4 | 70±4 | 1550 ±10 | – |
IF-1550-70/70-25 | 25 mm Ø | 70 | 4 | 70±4 | 1550 ±10 | – |
IF-1550-70/70-50 | 50 mm Ø | 70 | 4 | 70±4 | 1550 ±10 | – |
IF-1550-70/70-50x50 | 50 × 50 mm | 70 | 4 | 70±4 | 1550 ±10 | – |
IF-1565-42/70-13 | 13 mm Ø | 70 | 3 | 42±3 | 1565 ±4 | – |
IF-1565-42/70-25 | 25 mm Ø | 70 | 3 | 42±3 | 1565 ±4 | – |
IF-1565-42/70-50 | 50 mm Ø | 70 | 3 | 42±3 | 1565 ±4 | – |
IF-1565-42/70-50x50 | 50 × 50 mm | 70 | 3 | 42±3 | 1565 ±4 | – |
IF-1570-25/70-13 | 13 mm Ø | 70 | 3 | 25±3 | 1570 ±4 | – |
IF-1570-25/70-25 | 25 mm Ø | 70 | 3 | 25±3 | 1570 ±4 | – |
IF-1570-25/70-50 | 50 mm Ø | 70 | 3 | 25±3 | 1570 ±4 | – |
IF-1570-25/70-50x50 | 50 × 50 mm | 70 | 3 | 25±3 | 1570 ±4 | – |
IF-1570-70/70-13 | 13 mm Ø | 70 | 4 | 70±5 | 1570 ±10 | – |
IF-1570-70/70-25 | 25 mm Ø | 70 | 4 | 70±5 | 1570 ±10 | – |
IF-1570-70/70-50 | 50 mm Ø | 70 | 4 | 70±5 | 1570 ±10 | – |
IF-1570-70/70-50x50 | 50 × 50 mm | 70 | 4 | 70±5 | 1570 ±10 | – |
IF-1585-27/70-13 | 13 mm Ø | 70 | 3 | 27±3 | 1585 ±4 | – |
IF-1585-27/70-25 | 25 mm Ø | 70 | 3 | 27±3 | 1585 ±4 | – |
IF-1585-27/70-50 | 50 mm Ø | 70 | 3 | 27±3 | 1585 ±4 | – |
IF-1585-27/70-50x50 | 50 × 50 mm | 70 | 3 | 27±3 | 1585 ±4 | – |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-1600-27/70-13 | 13 mm Ø | 70 | 3 | 27±3 | 1600 ±8 | – |
IF-1600-27/70-25 | 25 mm Ø | 70 | 3 | 27±3 | 1600 ±8 | – |
IF-1600-27/70-50 | 50 mm Ø | 70 | 3 | 27±3 | 1600 ±8 | – |
IF-1600-27/70-50x50 | 50 × 50 mm | 70 | 3 | 27±3 | 1600 ±8 | – |
IF-1600-110/70-13 | 13 mm Ø | 70 | 4 | 110±15 | 1600 ±15 | – |
IF-1600-110/70-25 | 25 mm Ø | 70 | 4 | 110±15 | 1600 ±15 | – |
IF-1600-110/70-50 | 50 mm Ø | 70 | 4 | 110±15 | 1600 ±15 | – |
IF-1600-110/70-50x50 | 50 × 50 mm | 70 | 4 | 110±15 | 1600 ±15 | – |
IF-1620-13/70-13 | 13 mm Ø | 70 | 3 | 13±2 | 1620 ±3 | – |
IF-1620-13/70-25 | 25 mm Ø | 70 | 3 | 13±2 | 1620 ±3 | – |
IF-1620-13/70-50 | 50 mm Ø | 70 | 3 | 13±2 | 1620 ±3 | – |
IF-1620-13/70-50x50 | 50 × 50 mm | 70 | 3 | 13±2 | 1620 ±3 | – |
IF-1630-25/70-13 | 13 mm Ø | 70 | 3 | 25±3 | 1630 ±5 | – |
IF-1630-25/70-25 | 25 mm Ø | 70 | 3 | 25±3 | 1630 ±5 | – |
IF-1630-25/70-50 | 50 mm Ø | 70 | 3 | 25±3 | 1630 ±5 | – |
IF-1630-25/70-50x50 | 50 × 50 mm | 70 | 3 | 25±3 | 1630 ±5 | – |
IF-1630-85/70-13 | 13 mm Ø | 70 | 3 | 85±10 | 1630 ±8 | – |
IF-1630-85/70-25 | 25 mm Ø | 70 | 3 | 85±10 | 1630 ±8 | – |
IF-1680-30/70-13 | 13 mm Ø | 70 | 3 | 30±3 | 1680 ±5 | – |
IF-1680-30/70-25 | 25 mm Ø | 70 | 3 | 30±3 | 1680 ±5 | – |
IF-1680-30/70-50 | 50 mm Ø | 70 | 3 | 30±3 | 1680 ±5 | – |
IF-1680-30/70-50x50 | 50 × 50 mm | 70 | 3 | 30±3 | 1680 ±5 | – |
IF-1690-30/70-13 | 13 mm Ø | 70 | 3 | 30±3 | 1690 ±5 | – |
IF-1690-30/70-25 | 25 mm Ø | 70 | 3 | 30±3 | 1690 ±5 | – |
IF-1690-30/70-50 | 50 mm Ø | 70 | 3 | 30±3 | 1690 ±5 | – |
IF-1690-30/70-50x50 | 50 × 50 mm | 70 | 3 | 30±3 | 1690 ±5 | – |
Bezeichnung | Variante | Transmis- sion [%] | Schicht- zahl | Halbwerts- breite [nm] | Zentralwellen- laenge [nm] | Bemerkung |
---|---|---|---|---|---|---|
IF-1700-110/70-13 | 13 mm Ø | 70 | 4 | 110±15 | 1700 ±15 | – |
IF-1700-110/70-25 | 25 mm Ø | 70 | 4 | 110±15 | 1700 ±15 | – |
IF-1700-110/70-50 | 50 mm Ø | 70 | 4 | 110±15 | 1700 ±15 | – |
IF-1700-110/70-50x50 | 50 × 50 mm | 70 | 4 | 110±15 | 1700 ±15 | – |
Bezeichnung | Zentral- wellen- länge [nm] |
Halb- werts- breite [nm] |
Trans- mission [%] |
12.7mm rund (x=13) |
25.4mm rund (x=25) |
50.0mm rund (x=50) |
(50×50)mm² (x=50×50) |
Bemer- kung |
---|---|---|---|---|---|---|---|---|
IF-214-11/15-x | 214±2 | 11±2 | 15 | ✓ | ✓ | |||
IF-248-6/40-x | 248±2 | 6±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | |
IF-254-12/20-x | 253,7±3 | 12±2 | 15–20 | ✓ | ✓ | Hg | ||
IF-254-30/20-x | 253,7±5 | 30±5 | 15–20 | ✓ | ✓ | Hg | ||
IF-254-7/40-x | 254±2 | 7±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | |
IF-255-21/20-x | 255±3,5 | 21±3 | 20 | ✓ | ✓ | |||
IF-260-7/40-x | 260±2 | 7±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | |
IF-260-10/20-x | 260±3 | 10±2 | 15–20 | ✓ | ✓ | Mn, Lu | ||
IF-265-8/40-x | 265±2 | 8±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | |
IF-265-12/20-x | 265±3 | 12±2 | 15–20 | ✓ | ✓ | Hg, Ge | ||
IF-270-8/40-x | 270±2 | 8±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | |
IF-270-12/20-x | 270±3 | 12±2 | 15–20 | ✓ | ✓ | |||
IF-275-8/40-x | 275±2 | 8±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | |
IF-275-13/20-x | 275±2 | 13±2,5 | 20 | ✓ | ✓ | |||
IF-280-9/40-x | 280±2 | 9±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | |
IF-280-12/20-x | 280±3 | 12±2 | 15–20 | ✓ | ✓ | Hg, Zn | ||
IF-280-30/20-x | 280±5 | 30±5 | 15–20 | ✓ | ✓ | Hg, Zn | ||
IF-285-9/40-x | 285±2 | 9±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | |
IF-285-32/40-x | 285±5 | 32±5 | 20–40 | ✓ | ✓ | ✓ | ✓ | |
IF-289-12/40-x | 289±3 | 12±2 | 15–40 | ✓ | ✓ | Si | ||
IF-290-9/40-x | 290±2 | 9±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | |
IF-295-9/40-x | 295±2 | 9±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | |
IF-295-10/20-x | 295±3 | 10±2 | 15–20 | ✓ | ✓ | Hg, Biom | ||
IF-295-20/20-x | 295±5 | 20±5 | 15–20 | ✓ | ✓ | Hg, Biom | ||
IF-300-10/20-x | 300±3 | 10±2 | 15–20 | ✓ | ✓ | |||
IF-300-43/40-x | 300±5 | 43±5 | 20–40 | ✓ | ✓ | ✓ | ✓ | |
IF-302-4/40-x | 302±2 | 4±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | |
IF-302-9/40-x | 302±2 | 9±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | |
IF-302-10/40-x | 302±3 | 10±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | Hg |
IF-305-6/40-x | 305±2 | 6±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | |
IF-305-9/40-x | 305±2 | 9±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | |
IF-307-9/40-x | 307±2 | 9± 2 | 15–40 | ✓ | ✓ | ✓ | ✓ | |
IF-307-12/40-x | 307,1±3 | 12±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | Zn, Bi |
Bezeichnung | Zentral- wellen- länge [nm] |
Halb- werts- breite [nm] |
Trans- mission [%] |
12.7mm rund (x=13) |
25.4mm rund (x=25) |
50.0mm rund (x=50) |
(50×50)mm² (x=50×50) |
Bemer- kung |
---|---|---|---|---|---|---|---|---|
IF-310-11/40-x | 310±3 | 11±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | |
IF-312-35/40-x | 312±5 | 35±5 | 20–40 | ✓ | ✓ | ✓ | ✓ | |
IF-313-5/40-x | 313±2 | 5±2 | 20–40 | ✓ | ✓ | ✓ | ✓ | |
IF-313-12/40-x | 313±2 | 12±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | Hg, Be |
IF-313-26/40-x | 313±4 | 26±4 | 15–40 | ✓ | ✓ | ✓ | ✓ | Hg, Be |
IF-315-10/40-x | 315±2 | 10±2 | 20–40 | ✓ | ✓ | ✓ | ✓ | |
IF-317-12/40-x | 317±2 | 12±2 | 20–40 | ✓ | ✓ | ✓ | ✓ | |
IF-320-12/40-x | 320±2 | 12±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | |
IF-320-15/40-x | 320±2 | 15±2 | 20–40 | ✓ | ✓ | ✓ | ✓ | |
IF-320-40/40-x | 320±5 | 40±5 | 15–40 | ✓ | ✓ | ✓ | ✓ | |
IF-326-12/40-x | 326,1±2 | 12±2 | 15–40 | ✓ | ✓ | ✓ | ✓ | Cd |
IF-330-12/40-x | 330±2 | 12±2 | 20–40 | ✓ | ✓ | ✓ | ✓ | Ta, Ag |
IF-330-24/40-x | 330±3 | 24±3 | 20–40 | ✓ | ✓ | ✓ | ✓ | |
IF-334-10/40-x | 334,1±2 | 10±3 | 40 | ✓ | ✓ | ✓ | ✓ | Hg, Ti |
IF-335-22/40-x | 335±3 | 22±3 | 20–40 | ✓ | ✓ | ✓ | ✓ | |
IF-337-10/40-x | 337,1±2 | 10±2 | 40 | ✓ | ✓ | ✓ | ✓ | N-Laser |
IF-340-7/40-x | 340±2 | 7±2 | 40 | ✓ | ✓ | ✓ | ✓ | |
IF-340-10/40-x | 340±2 | 10±2 | 40 | ✓ | ✓ | ✓ | ✓ | Biomed. |
IF-340-30/50-x | 340±3 | 30±3 | 50 | ✓ | ✓ | ✓ | ✓ | Biomed. |
IF-345-40/40-x | 345±5 | 40±5 | 40 | ✓ | ✓ | ✓ | ✓ | |
IF-345-50/40-x | 345±5 | 50±5 | 40 | ✓ | ✓ | ✓ | ✓ | |
IF-350-10/30-x | 350±2 | 10±2 | 30 | ✓ | ✓ | ✓ | ✓ | Ru |
IF-350-40/40-x | 350±5 | 40±5 | 40 | ✓ | ✓ | ✓ | ✓ | |
IF-350-50/50-x | 350±5 | 50±5 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-355-10/30-x | 355±2 | 10±2 | 30 | ✓ | ✓ | ✓ | ✓ | |
IF-355-10/40-x | 355±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-360-10/40-x | 360±2 | 10±2 | 40 | ✓ | ✓ | ✓ | ✓ | Zr |
IF-360-45/50-x | 360±5 | 45±5 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-365-10/40-x | 365±2 | 10±2 | 40 | ✓ | ✓ | ✓ | ✓ | Hg |
IF-365-50/50-x | 365±5 | 50±5 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-370-10/40-x | 370±2 | 10±2 | 40 | ✓ | ✓ | ✓ | ✓ | Y, Yb |
IF-370-34/60-x | 370±4 | 34±4 | 40-60 | ✓ | ✓ | ✓ | ✓ | |
IF-370-50/45-x | 370±5 | 50±5 | 45 | ✓ | ✓ | ✓ | ✓ | |
IF-375-10/40-x | 375±2 | 10±2 | 40 | ✓ | ✓ | ✓ | ✓ | |
IF-375-30/40-x | 375±3 | 30±3 | 20–40 | ✓ | ✓ | ✓ | ✓ | |
IF-380-10/50-x | 380±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | Hg |
IF-385-10/40-x | 385±2 | 10±2 | 40 | ✓ | ✓ | ✓ | ✓ | |
IF-385-15/40-x | 385±2 | 15±2 | 40 | ✓ | ✓ | ✓ | ✓ | |
IF-385-35/40-x | 385±5 | 35±5 | 40 | ✓ | ✓ | ✓ | ✓ | |
IF-390-12/40-x | 390±2 | 12±2 | 40 | ✓ | ✓ | ✓ | ✓ | Scc |
IF-398-2/40-x | 397,5±1 | 2±1 | 20–40 | ✓ | ✓ | ✓ | ✓ | |
IF-400-10/40-x | 400±2 | 10±2 | 40 | ✓ | ✓ | ✓ | ✓ | Dy, Yb |
IF-400-15/50-x | 400±2 | 15±2 | 30-50 | ✓ | ✓ | ✓ | ✓ | |
IF-400-30/50-x | 400±3 | 30±3 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-400-60/40-x | 400±5 | 60±5 | 40 | ✓ | ✓ | ✓ | ✓ | |
IF-400-85/40-x | 400±8 | 85±8 | 20–40 | ✓ | ✓ | ✓ | ✓ | |
IF-405-10/35-x | 404,7±2 | 10±2 | 35 | ✓ | ✓ | ✓ | ✓ | Hg |
IF-405-10/50-x | 404,7±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-405-6/40-x | 405±2 | 6±2 | 30-40 | ✓ | ✓ | ✓ | ✓ | |
IF-410-10/50-x | 410±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | Ni |
IF-412-10/50-x | 412±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-412-23/60-x | 412±3 | 23±3 | 40-60 | ✓ | ✓ | ✓ | ✓ | |
IF-414-23/60-x | 414±3 | 23±3 | 40-60 | ✓ | ✓ | ✓ | ✓ | |
IF-415-10/50-x | 415±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | Biomed. |
IF-417-3/40-x | 417±1 | 3±1 | 40 | ✓ | ✓ | ✓ | ✓ | |
IF-420-10/50-x | 420±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | Eu |
IF-425-10/50-x | 425±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-425-47/60-x | 425±5 | 47±5 | 40-60 | ✓ | ✓ | ✓ | ✓ |
Bezeichnung | Zentral- wellen- länge [nm] |
Halb- werts- breite [nm] |
Trans- mission [%] |
12.7mm rund (x=13) |
25.4mm rund (x=25) |
50.0mm rund (x=50) |
(50×50)mm² (x=50×50) |
Bemer- kung |
---|---|---|---|---|---|---|---|---|
IF-430-7/50-x | 430±2 | 7±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-430-10/50-x | 430±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | Sm, W |
IF-430-30/60-x | 430±3 | 30±3 | 60 | ✓ | ✓ | ✓ | ✓ | |
IF-436-10/50-x | 435,8±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | Hg |
IF-440-10/50-x | 440±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | Hg |
IF-442-10/55-x | 442±2 | 10±2 | 55 | ✓ | ✓ | ✓ | ✓ | |
IF-445-10/50-x | 445±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-450-10/50-x | 450±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-455-10/55-x | 455±2 | 10±2 | 55 | ✓ | ✓ | ✓ | ✓ | Cs |
IF-460-10/50-x | 460±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | Eu, Sr |
IF-460-300/70-x | 460±30 | 300±50 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-465-10/55-x | 465±2 | 10±2 | 55 | ✓ | ✓ | ✓ | ✓ | |
IF-465-40/70-x | 465±3,5 | 40±3 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-470-10/50-x | 470±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | Br |
IF-470-55/60-x | 470±5 | 55±5 | 60 | ✓ | ✓ | ✓ | ✓ | |
IF-480-10/55-x | 480±2 | 10±2 | 55 | ✓ | ✓ | ✓ | ✓ | |
IF-480-22/65-x | 480±3 | 22±3 | 65 | ✓ | ✓ | ✓ | ✓ | |
IF-480-30/60-x | 480±3 | 30±3 | 60 | ✓ | ✓ | ✓ | ✓ | |
IF-480-88/80-x | 480±8 | 88±8 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-485-20/60-x | 485±3 | 20±2 | 60 | ✓ | ✓ | ✓ | ✓ | |
IF-486-10/50-x | 486,1±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | H, Zn |
IF-488-10/50-x | 488±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | Ar -Ion |
IF-488-10/70-x | 488±2 | 10±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-488-23/65-x | 488±3 | 23±2 | 65 | ✓ | ✓ | ✓ | ✓ | |
IF-490-10/50-x | 490±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-490-180/70-x | 490±10 | 180±10 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-492-10/50-x | 492±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-495-10/50-x | 495±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-500-10/65-x | 500±2 | 10±2 | 65 | ✓ | ✓ | ✓ | ✓ | Biomed. |
IF-500-16/80-x | 500±3 | 16±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-505-10/60-x | 505±2 | 10±2 | 60 | ✓ | ✓ | ✓ | ✓ | |
IF-510-10/60-x | 510±2 | 10±2 | 60 | ✓ | ✓ | ✓ | ✓ | |
IF-515-10/60-x | 514,5±2 | 10±2 | 60 | ✓ | ✓ | ✓ | ✓ | Ar / Ion |
IF-515-10/70-x | 514,5±2 | 10±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-520-8/60-x | 520±2 | 8±2 | 40-60 | ✓ | ✓ | ✓ | ✓ | |
IF-520-10/55-x | 520±2 | 10±2 | 55 | ✓ | ✓ | ✓ | ✓ | |
IF-520-35/60-x | 520±3,5 | 35±3,5 | 60 | ✓ | ✓ | ✓ | ✓ | |
IF-525-10/50-x | 525±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-530-10/55-x | 530±2 | 10±2 | 55 | ✓ | ✓ | ✓ | ✓ | |
IF-532-3/60-x | 532±1 | 3±1 | 30-60 | ✓ | ✓ | ✓ | ✓ | |
IF-532-10/60-x | 532±2 | 10±2 | 60 | ✓ | ✓ | ✓ | ✓ | Nd, Yag |
IF-532-10/70-x | 532±2 | 10±2 | 70 | ✓ | ✓ | ✓ | ✓ | Nd, Yag |
IF-535-50/60-x | 535±5 | 50±5 | 40-60 | ✓ | ✓ | ✓ | ✓ | |
IF-535-220/80-x | 535±15 | 220±15 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-540-10/50-x | 540±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-540-20/70-x | 540±3 | 20±3 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-540-40/60-x | 540±4 | 40±4 | 40-60 | ✓ | ✓ | ✓ | ✓ | |
IF-545-20/70-x | 545±3 | 20±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-545-40/60-x | 545±4 | 40±3 | 60 | ✓ | ✓ | ✓ | ✓ | |
IF-546-10/50-x | 546,1±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | Hg |
IF-546-10/70-x | 546,1±2 | 10±2 | 70 | ✓ | ✓ | ✓ | ✓ | Hg |
IF-550-10/50-x | 550±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-550-10/70-x | 550±2 | 10±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-560-10/55-x | 560±2 | 10±2 | 55 | ✓ | ✓ | ✓ | ✓ | |
IF-560-40/55-x | 560±3 | 40±3 | 55 | ✓ | ✓ | ✓ | ✓ | |
IF-565-10/45-x | 565±2 | 10±2 | 45 | ✓ | ✓ | ✓ | ✓ | |
IF-565-10/60-x | 565±2 | 10±2 | 60 | ✓ | ✓ | ✓ | ✓ | |
IF-570-10/50-x | 570±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-570-50/65-x | 570±5 | 50±5 | 65 | ✓ | ✓ | ✓ | ✓ |
Bezeichnung | Zentral- wellen- länge [nm] |
Halb- werts- breite [nm] |
Trans- mission [%] |
12.7mm rund (x=13) |
25.4mm rund (x=25) |
50.0mm rund (x=50) |
(50×50)mm² (x=50×50) |
Bemer- kung |
---|---|---|---|---|---|---|---|---|
IF-575-10/50-x | 575±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-575-30/55-x | 575±3,5 | 30±2 | 55 | ✓ | ✓ | ✓ | ✓ | |
IF-577-10/50-x | 577±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | Hg |
IF-578-10/50-x | 578±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-578-30/60-x | 578±3 | 30±2 | 60 | ✓ | ✓ | ✓ | ✓ | |
IF-580-7/60-x | 580±2 | 7±2 | 40-60 | ✓ | ✓ | ✓ | ✓ | |
IF-580-10/50-x | 580±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-580-20/70-x | 580±2,5 | 20±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-580-100/70-x | 580±15 | 100±15 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-585-10/50-x | 585±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-589-10/50-x | 589,3±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | Na |
IF-590-10/50-x | 590±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | Biomed |
IF-595-10/55-x | 595±2 | 10±2 | 55 | ✓ | ✓ | ✓ | ✓ | |
IF-600-10/55-x | 600±2 | 10±2 | 55 | ✓ | ✓ | ✓ | ✓ | |
IF-600-22/60-x | 600±3 | 22±3 | 50-60 | ✓ | ✓ | ✓ | ✓ | |
IF-600-50/80-x | 600±5 | 50±5 | 60-80 | ✓ | ✓ | ✓ | ✓ | |
IF-605-10/60-x | 605±2 | 10±2 | 60 | ✓ | ✓ | ✓ | ✓ | |
IF-607-8/50-x | 607±2 | 8±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-608-10/50-x | 608±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-610-10/55-x | 610±2 | 10±2 | 55 | ✓ | ✓ | ✓ | ✓ | |
IF-620-10/55-x | 620±2 | 10±2 | 55 | ✓ | ✓ | ✓ | ✓ | |
IF-620-23/50-x | 620±2,5 | 23±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-623-11/60-x | 623±2 | 11±2 | 40-60 | ✓ | ✓ | ✓ | ✓ | |
IF-625-40/50-x | 625±3,5 | 40±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-630-10/70-x | 630±2 | 10±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-633-4/65-x | 632,8±0,5 | 4±1 | 65 | ✓ | ✓ | ✓ | ✓ | HeNe |
IF-633-11/65-x | 632,8±2 | 11±2 | 65 | ✓ | ✓ | ✓ | ✓ | HeNe |
IF-633-11/80-x | 632,8±2 | 11±2 | 80 | ✓ | ✓ | ✓ | ✓ | HeNe |
IF-635-10/50-x | 635±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-635-11/80-x | 635±2 | 11±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-640-10/50-x | 640±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-640-11/80-x | 640±2 | 11±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-640-14/80-x | 640±2 | 14±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-640-100/80-x | 640±5 | 100±5 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-645-11/50-x | 645±2 | 11±5 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-650-10/40-x | 650±2 | 10±2 | 40 | ✓ | ✓ | ✓ | ✓ | Biomed. |
IF-650-14/50-x | 650±3 | 14±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-650-14/80-x | 650±2 | 14±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-655-10/50-x | 655±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-655-25/80-x | 655±3,5 | 25±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-655-75/80-x | 655±5 | 75±5 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-656-11/50-x | 656±2 | 11±2 | 50 | ✓ | ✓ | ✓ | ✓ | H |
IF-660-11/40-x | 660±2 | 11±2 | 40 | ✓ | ✓ | ✓ | ✓ | |
IF-660-11/80-x | 660±2 | 11±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-660-25/70-x | 660±2,5 | 25±2,5 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-660-80/80-x | 660±10 | 80±10 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-660-280/80-x | 660±20 | 280±20 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-665-10/80-x | 665±2 | 10±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-670-10/60-x | 670±2 | 10±2 | 60 | ✓ | ✓ | ✓ | ✓ | |
IF-670-10/70-x | 670±2 | 10±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-670-25/70-x | 670±3 | 25±3 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-670-40/80-x | 670±3,5 | 40±3,5 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-671-11/50-x | 670,8±2 | 11±2 | 50 | ✓ | ✓ | ✓ | ✓ | Li |
IF-672-10/70-x | 672±2 | 10±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-673-15/80-x | 672,5±2 | 15±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-673-35/70-x | 673±3,5 | 35±3,5 | 70 | ✓ | ✓ | ✓ | ✓ |
Bezeichnung | Zentral- wellen- länge [nm] |
Halb- werts- breite [nm] |
Trans- mission [%] |
12.7mm rund (x=13) |
25.4mm rund (x=25) |
50.0mm rund (x=50) |
(50×50)mm² (x=50×50) |
Bemer- kung |
---|---|---|---|---|---|---|---|---|
IF-675-10/60-x | 675±2 | 10±2 | 60 | ✓ | ✓ | ✓ | ✓ | |
IF-675-10/80-x | 675±2 | 10±2 | 80 | ✓ | ✓ | ✓ | ✓ | Laserd. |
IF-675-15/70-x | 675±2 | 15±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-675-25/70-x | 675±3,5 | 25±3,5 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-675-35/70-x | 675±3,5 | 35±2,5 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-675-90/70-x | 675±9 | 90±9 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-675-135/80-x | 675±25 | 135±25 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-678-10/80-x | 678±2 | 10±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-680-10/65-x | 680±2 | 10±2 | 65 | ✓ | ✓ | ✓ | ✓ | |
IF-680-10/80-x | 680±2 | 10±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-680-130/80-x | 680±15 | 130±10 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-684-20/70-x | 684±3 | 20±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-685-10/75-x | 685±2 | 10±2 | 75 | ✓ | ✓ | ✓ | ✓ | |
IF-686-18/70-x | 686±2 | 18±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-687-10/70-x | 687±2 | 10±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-688-18/75-x | 687,5±2,5 | 18±2,5 | 75 | ✓ | ✓ | ✓ | ✓ | |
IF-689-10/70-x | 688,5±2 | 10±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-690-11/70-x | 690±2 | 11±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-690-95/80-x | 690±10 | 95±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-692-18/75-x | 692±2,5 | 18±2,5 | 75 | ✓ | ✓ | ✓ | ✓ | |
IF-692-25/70-x | 692±3,5 | 25±3,5 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-693-11/80-x | 692,5±2 | 11±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-694-10/70-x | 693,5±2 | 10±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-694-11/70-x | 694,3±2 | 11±2 | 70 | ✓ | ✓ | ✓ | ✓ | Ruby, Las |
IF-700-10/60-x | 700±2 | 10±2 | 60 | ✓ | ✓ | ✓ | ✓ | |
IF-700-20/75-x | 700±3 | 20±2 | 75 | ✓ | ✓ | ✓ | ✓ | |
IF-700-90/80-x | 700±15 | 90±10 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-700-300/85-x | 700±25 | 300±25 | 85 | ✓ | ✓ | ✓ | ✓ | |
IF-702-3/50-x | 702±1 | 3±1 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-702-5/80-x | 702±1 | 5±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-708-11/70-x | 708±10 | 11±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-710-80/80-x | 710±10 | 80±10 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-720-10/50-x | 720±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-720-11/70-x | 720±2 | 11±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-720-100/80-x | 720±2 | 100±10 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-730-10/50-x | 730±2 | 10±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-730-11/70-x | 730±2 | 11±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-740-11/50-x | 740±2 | 11±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-740-11/70-x | 740±2 | 11±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-745-11/60-x | 745±2 | 11±2 | 60 | ✓ | ✓ | ✓ | ✓ | |
IF-750-11/70-x | 750±2 | 11±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-750-12/50-x | 750±2 | 12±2 | 50 | ✓ | ✓ | ✓ | ✓ | |
IF-760-11/75-x | 760±2 | 11±2 | 75 | ✓ | ✓ | ✓ | ✓ | |
IF-765-10/70-x | 765±2 | 10±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-773-10/70-x | 773±2 | 10±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-775-11/70-x | 775±2 | 11±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-777-10/70-x | 777±2 | 10±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-780-10/60-x | 780±2 | 10±2 | 60 | ✓ | ✓ | ✓ | ✓ | |
IF-780-10/80-x | 780±2 | 10±2 | 80 | ✓ | ✓ | ✓ | ✓ | Rb |
IF-780-25/80-x | 780±3,5 | 25±3,5 | 80 | ✓ | ✓ | ✓ | ✓ | Rb |
IF-780-100/80-x | 780±10 | 100±20 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-780-150/80-x | 780±20 | 150±20 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-780-450/80-x | 780±50 | 450±50 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-783-25/70-x | 782,5±3,5 | 25±3,5 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-785-13/70-x | 785±2 | 13±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-785-28/80-x | 785±3,5 | 27,5±2,5 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-785-40/80-x | 785±3,5 | 40±2,5 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-787-14/80-x | 787±2 | 14±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-790-12/80-x | 790±2 | 12±2 | 80 | ✓ | ✓ | ✓ | ✓ |
Bezeichnung | Zentral- wellen- länge [nm] |
Halb- werts- breite [nm] |
Trans- mission [%] |
12.7mm rund (x=13) |
25.4mm rund (x=25) |
50.0mm rund (x=50) |
(50×50)mm² (x=50×50) |
Bemer- kung |
---|---|---|---|---|---|---|---|---|
IF-800-12/70-x | 800±3 | 12±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-800-12/80-x | 800±2 | 12±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-800-16/80-x | 800±3 | 16±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-800-22/80-x | 800±4 | 22±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-800-110/80-x | 800±20 | 110±20 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-810-10/80-x | 810±2 | 10±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-810-12/70-x | 810±2 | 12±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-810-50/80-x | 810±5 | 50±5 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-815-50/80-x | 815±5 | 50±5 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-820-12/70-x | 820±2 | 12±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-820-25/70-x | 820±3,5 | 25±3,5 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-825-12/70-x | 825±2 | 12±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-825-30/70-x | 825±3,5 | 30±3,5 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-830-10/70-x | 830±2 | 10±2 | 70 | ✓ | ✓ | ✓ | ✓ | GaAlAs |
IF-830-15/75-x | 830±3 | 15±2 | 75 | ✓ | ✓ | ✓ | ✓ | |
IF-850-10/60-x | 850±2 | 10±2 | 60 | ✓ | ✓ | ✓ | ✓ | |
IF-850-10/75-x | 850±2 | 10±2 | 75 | ✓ | ✓ | ✓ | ✓ | |
IF-850-13/70-x | 850±2 | 13±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-850-25/70-x | 850±3,5 | 25±3,5 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-850-40/70-x | 850±4 | 40±8 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-850-50/70-x | 850±7 | 50±7 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-850-65/70-x | 850±7 | 65±7 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-853-10/70-x | 853±2 | 10±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-880-10/65-x | 880±2 | 10±2 | 65 | ✓ | ✓ | ✓ | ✓ | |
IF-880-80/80-x | 880±10 | 80±10 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-880-115/75-x | 880±9 | 115±5 | 75 | ✓ | ✓ | ✓ | ✓ | |
IF-890-10/65-x | 890±2 | 10±2 | 65 | ✓ | ✓ | ✓ | ✓ | |
IF-900-45/80-x | 900±6 | 45±8 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-905-10/80-x | 905±2 | 10±2 | 80 | ✓ | ✓ | ✓ | ✓ | GaAs,Las. |
IF-905-27/80-x | 905±3 | 27±2 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-905-35/80-x | 905±3,5 | 35±3,5 | 80 | ✓ | ✓ | ✓ | ✓ | GaAs, Las. |
IF-905-50/80-x | 905±5 | 50±5 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-910-50/80-x | 910±5 | 50±5 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-940-20/80-x | 940±3,5 | 20±2,5 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-950-11/75-x | 950±2 | 11±2 | 75 | ✓ | ✓ | ✓ | ✓ | |
IF-950-20/80-x | 950±3,5 | 20±2,5 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-950-55/80-x | 950±5 | 55±3,5 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-950-60/80-x | 950±5 | 60±4 | 80 | ✓ | ✓ | ✓ | ✓ | |
IF-980-10/60-x | 980±2 | 10±2 | 60 | ✓ | ✓ | ✓ | ✓ | |
IF-980-10/75-x | 980±2 | 10±2 | 75 | ✓ | ✓ | ✓ | ✓ | |
IF-1000-10/70-x | 1000±2 | 10±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-1010-160/75-x | 1010±15 | 160±15 | 75 | ✓ | ✓ | ✓ | ✓ | |
IF-1030-11/70-x | 1030±2 | 11±2 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-1060-20/70-x | 1060±3 | 20±3 | 70 | ✓ | ✓ | ✓ | ✓ | |
IF-1064-10/65-x | 1064±2 | 10±2 | 65 | ✓ | ✓ | ✓ | ✓ | |
IF-1064-10/75-x | 1064±2 | 10±2 | 75 | ✓ | ✓ | ✓ | ✓ | Nd/YAG |
IF-1064-20/75-x | 1064±3,5 | 20±3,5 | 75 | ✓ | ✓ | ✓ | ✓ | Nd/YAG |
IF-1064-30/80-x | 1064±3,5 | 30±3,5 | 80 | ✓ | ✓ | ✓ | ✓ | Nd/YAG |
IF-1115-10/65-x | 1115±2 | 10±2 | 65 | ✓ | ✓ | ✓ | ✓ | |
IF-1123-10/60-x | 1123±3,5 | 10±2 | 60 | ✓ | ✓ | ✓ | ✓ | |
IF-1125-10/65-x | 1125±2 | 10±2 | 65 | ✓ | ✓ | ✓ | ✓ | |
IF-1125-18/40-x | 1125±3 | 18±2 | 40 | ✓ | ✓ | ✓ |
