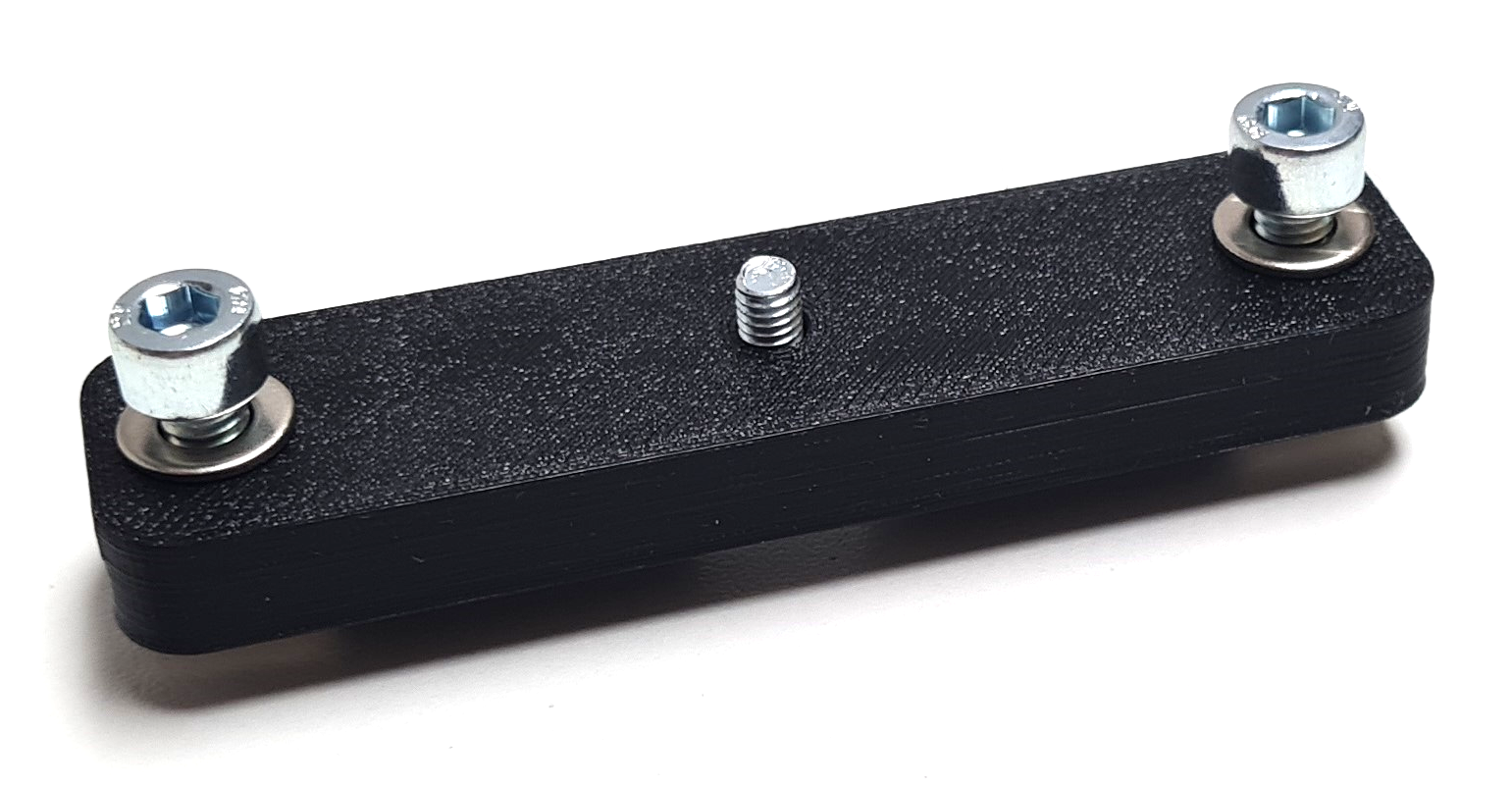

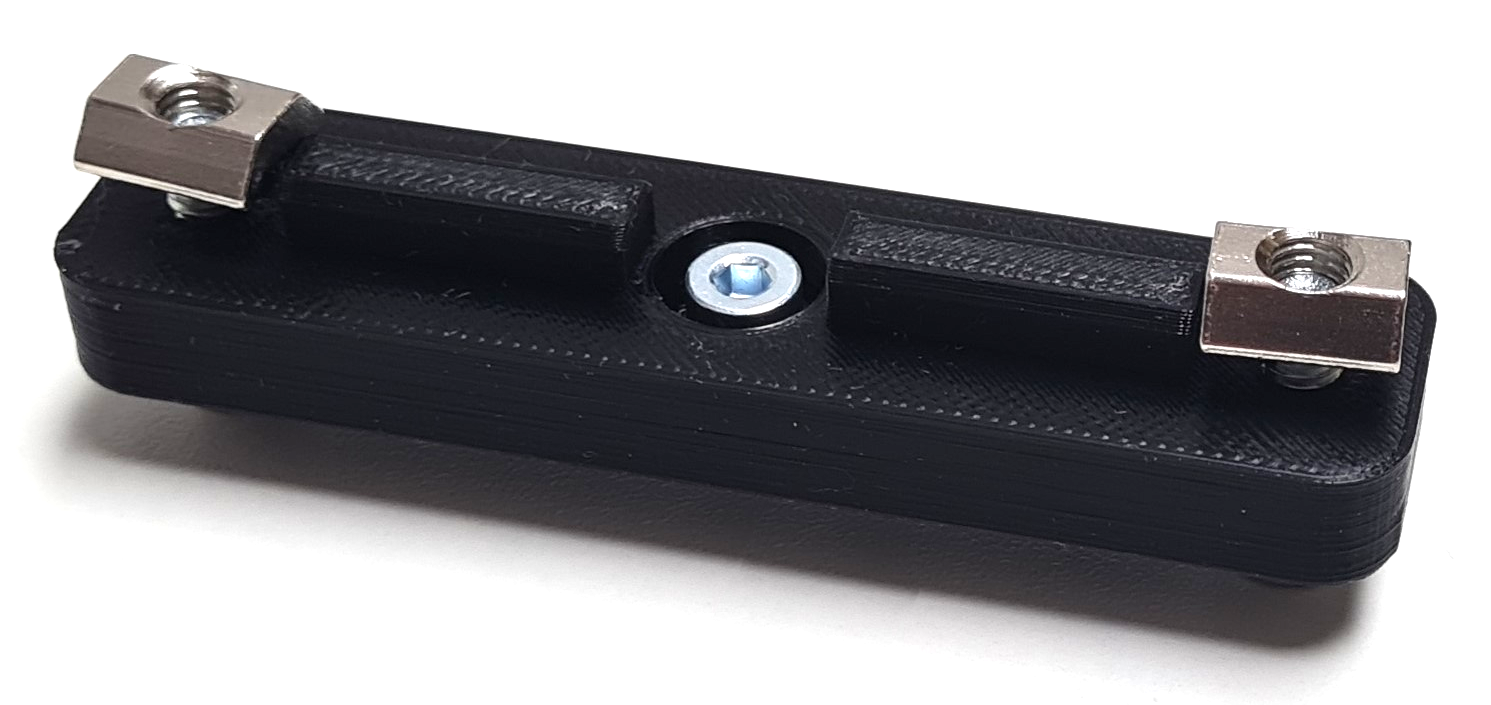

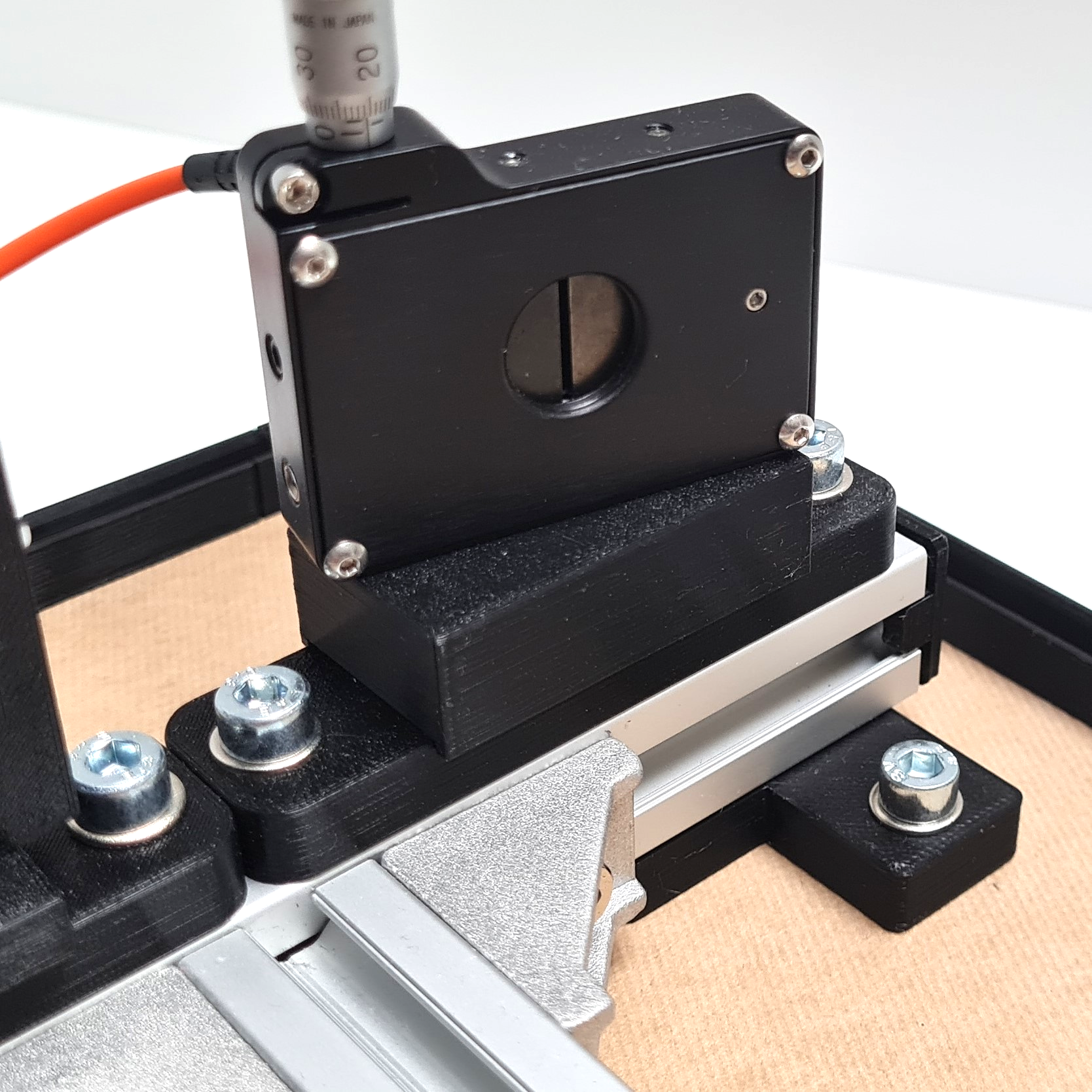

Mit Hilfe des Druckteils 3D-0060 können z. B. Komponentenhalter für optische Elemente auf einen 20 × 20 mm-Profil befestigt werden. Mit Hilfe zweier Zylinderkopfschrauben SM-5x12 inkl. Unterlegscheibe und zwei Nutensteinen SN-20-M5 wird dieses am Profil festgeschraubt (siehe Bilder »Befestigung« und »Zubehör«).

Ähnliche Basisplatten mit unterschiedlicher Länge sind verfügbar, so dass für jede zu montierende Komponente eine geeignete Basisplatte zur Verfügung steht (z. B. 3D-0020 und 3D-0040).

Dieses 3D-Druckteil ist Bestandteil unseres Baukastens für modulare optoelektronische Aufbauten. Hiermit können die Experimente, die wir in loser Folge im Rahmen unserer Applikationsbeispiele für unsere Zeilenkameras veröffentlichen, nachgebaut werden. Neben den Step-Dateien für einen schnellen Nachdruck sind auch die FreeCad-Dateien frei verfügbar, so dass hiermit auch Modifikationen der 3D-Druckteile einfach möglich sind, um ein Experiment auf eigene Bedürfnisse anzupassen.

Zum Druck der Teile nutzen wir bei uns intern einen 3D-Drucker des Typs Prusa i3 MK3 sowie PLA-Filament. Bei Fragen zu den genutzten Druckereinstellungen helfen wir gerne.

Sollten Sie keinen eigenen 3D-Drucker besitzen aber dennoch unsere Experimente nachbauen wollten, kontaktieren Sie uns bitte. Wir finden dann mit Sicherheit gemeinsam eine Lösung. Die Aufbauanleitungen der Module, des kompletten Spektrometers sowie der bisher veröffentlichten Applikationsbeispiele finden Sie auf den verlinkten Unterseiten.
