Die Jos. Schneider Optische Werke GmbH entwickelt und fertigt optische und feinmechanische Komponenten und Baugruppen für Machine Vision und andere Anwendungen der Bildverarbeitung. Die hochqualitativen optischen Lösungen für die Bildverarbeitung unterstützen Systemintegratoren und Maschinenhersteller bei der Verbesserung ihrer Bildverarbeitungssysteme.

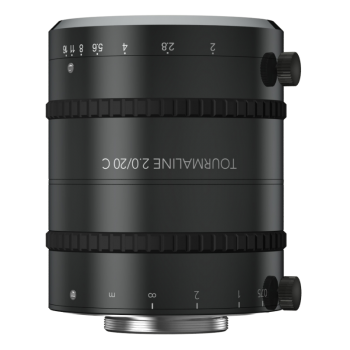

Diese hochauflösenden 1,3-Zoll-Objektive sind kompakt und robust und daher ideal für anspruchsvolle Bildgebungsanwendungen auch in rauer Umgebung. Das optische Design verhindert eine Abschattung mit CRA-empfindlichen Sensoren und die spezielle Breitband-AR-Beschichtung ermöglicht den Einsatz entweder im sichtbaren Bereich von 400 bis 700 nm oder im NIR-Bereich von 700 bis 1.000 nm.
Einige Modelle sind auch in einer motorisierten oder robusten Variante erhältlich. Nehmen Sie bei Interesse gerne Kontakt mit uns auf!
Bezeichnung | Brenn- weite [mm] | Blende | Arbeits- abstand [mm] | Filter- gewinde [mm] | Bestellnummer (Schneider) | Bemerkung |
---|---|---|---|---|---|---|
TOURMALINE 2.8/16 C | 16 | 2.8–16 | 150–∞ | M49 × 0.75 with additional filter holder | 1084232 | Anti-shading |
TOURMALINE 2.8/16 TFL | 16 | 2.8–16 | 150–∞ | M49 × 0.75 with additional filter holder | 1098691 | Anti-shading |
TOURMALINE 2.0/20 C | 20 | 2–16 | 194–∞ | M35.5 × 0.5 | 1056472 | Anti-shading |
TOURMALINE 2.0/20 TFL | 20 | 2–16 | 194–∞ | M35.5 × 0.5 | 1098778 | Anti-shading |
TOURMALINE 2.0/24 C | 24 | 2–16 | 111–∞ | M37 × 0.75 | 1071371 | Anti-shading |
TOURMALINE 2.0/24 C-MI | 24 | 2–16 | 111–∞ | M37 × 0.75 | 1076613 | Anti-shading Motorized |
TOURMALINE 2.0/24 TFL | 24 | 2–16 | 111–∞ | M37 × 0.75 | 1098692 | Anti-shading |
TOURMALINE 2.0/35 C | 35 | 2–22 | 168–∞ | M37 × 0.75 | 1006219 | Anti-shading |
TOURMALINE 2.0/35 C-MI | 35 | 2–22 | 168–∞ | M37 × 0.75 | 1076612 | Anti-shading Motorized |
TOURMALINE 2.0/35 TFL | 35 | 2–22 | 168–∞ | M37 × 0.75 | 1098690 | Anti-shading |
TOURMALINE 2.8/40 C | 40 | 2.8–22 | 103–∞ | M30.5 × 0.5 | 1101717 | Anti-shading |
TOURMALINE 4.0/45 C | 45 | 4–22 | 120–∞ | M30.5 × 0.5 | 1101715 | Anti-shading |
TOURMALINE 2.8/50 C | 50 | 2.8–32 | 131–∞ | M30.5 × 0.5 | 1001976 | Anti-shading |
TOURMALINE 2.8/50 C-R | 50 | 2.8–32 | 131–∞ | M30.5 × 0.5 | 1062882 | Anti-shading ruggedized |
TOURMALINE 2.8/50 C-MI | 50 | 2.8–32 | 131–∞ | M30.5 × 0.5 | 1076168 | Anti-shading motorized iris |
TOURMALINE 2.8/50 TFL | 50 | 2.8–32 | 131–∞ | M30.5 × 0.5 | 1098689 | Anti-shading |
TOURMALINE 4.0/60 C | 60 | 4–22 | 162–∞ | M30.5 × 0.5 | 1101716 | Anti-shading |

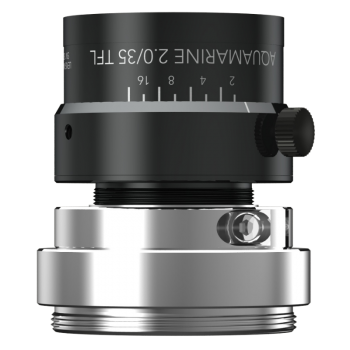

Diese hochauflösenden, lichtstarken Objektive sind für den Einsatz von 1,3″-Sensoren mit 3–5 Megapixel optimiert. Bei einem 1,3"-Sensor ermöglichen die relativ kurzen Brennweiten einen großen Erfassungsbereich bei geringem Arbeitsabstand. Optimiert für hochauflösende Großformatsensoren bis 24 mm Bildkreis und mit der AR-Breitbandvergütung sind sie im sichtbaren Bereich von 400 bis 700 nm oder im NIR-Bereich 700 bis 1.000 nm einsetzbar.
Bezeichnung | Brenn- weite [mm] | Blende | Arbeits- abstand [mm] | Anschluss | Filter- gewinde [mm] | Bestellnummer (Schneider) |
---|---|---|---|---|---|---|
AQUAMARINE 2.0/28 C | 28 | 2–16 | 150–∞ | C Mount | M30.5 × 0.5 | 1001972 |
AQUAMARINE 2.0/28 C-R | 28 | 2–16 | 150–∞ | C Mount | M30.5 × 0.5 | 1062857 |
AQUAMARINE 2.0/28 C-MI | 28 | 2–16 | 150–∞ | C Mount | M30.5 × 0.5 | 1061456 |
AQUAMARINE 2.0/28 TFL | 28 | 2–16 | 150–∞ | TFL Mount | M30.5 × 0.5 | 1098688 |
AQUAMARINE 2.0/35 C | 35 | 2–16 | 183–∞ | C Mount | M30.5 × 0.5 | 1075451 |
AQUAMARINE 2.0/35 TFL | 35 | 2–22 | 183–∞ | TFL Mount | M30.5 × 0.5 | 1098687 |

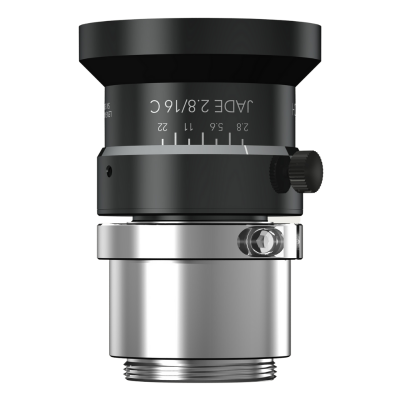

Die Objektive der robusten Xenon-Jade-Objektivserie warten mit einer Lichtstärke 2,8 auf und sind geeignet für Pixelgrößen bis zu 2,8 µm und damit besonders gut einsetzbar in Kombination mit den Sony Sensoren IMX253, 420/425 und 530/540. Bereits bei offener Blende bieten diese Objektive sowohl bei sichtbarer als auch bei IR-Beleuchtung eine besonders gute Abbildungsleistung.
Die präzise und stabile Mechanik erhält die Bildlage selbst in rauer Industrieumgebung. Daher sind die Xenon-Jade Objektive besonders geeignet für anspruchsvolle Prüf- und Messaufgaben in der 3D-/2D-Messtechnik sowie der Robotic Vision. Oberflächenprüfung, Qualitätskontrolle und Klassifizierung aus der klassischen Machine Vision und der automatisierten optischen Inspektion (AOI) sowie weitere sind mögliche Anwendungsgebiete.
Bezeichnung | Brenn- weite [mm] | Blende | Arbeits- abstand [mm] | Filter- gewinde [mm] | Bestellnummer (Schneider) |
---|---|---|---|---|---|
JADE 2.8/12 C | 12 | 2.8–22 | 230 – 1230 | M62 × 0.75 (with additional filter holder) | 1099612 |
JADE 2.8/16 C | 16 | 2.8–22 | 150 – ∞ | M37 × 0.75 | 1099214 |
JADE 2.8/25 C | 25 | 2.8–16 | 120 – ∞ | M30.5 × 0.5 | 1098480 |
JADE 2.8/35 C | 35 | 2.8–22 | 175 – ∞ | M30.5 × 0.5 | 1098000 |
JADE 2.8/50 C | 50 | 2.8–22 | 2705 – ∞ | M30.5 × 0.5 | 1098905 |

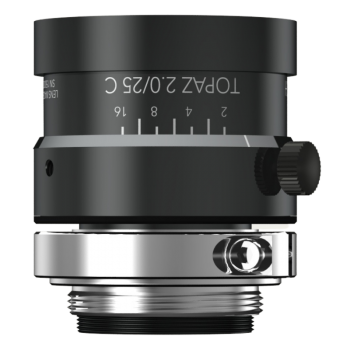

Mit einem Bildkreisdurchmesser von 17,6 mm oder 19,3 mm eignen sich die kompakten und leichten Objektive der Topaz-Reihe bestens für die neueste Generation von 12-Megapixel-1,1″-Sensoren mit einer Pixelgröße von bis zu 3,0 µm. Blende und Fokus sind wie üblich sicher und vibrationsstabil zu fixieren und die robuste Mechanik sorgt für eine hohe und gleichmäßige Abbildungsleistung über den gesamten Sensor auch unter ungünstigen Einsatzbedingungen.
Die Abbildungsleistung der Objektive ist auf Entfernungen von 0,3 m oder 1 m bis unendlich optimiert. Ideale Einsatzgebiete sind zum Beispiel die Verkehrsüberwachung, Sicherheitsüberwachungssysteme und die Bildgebung über große Entfernungen.
Bezeichnung | Brenn- weite [mm] | Blende | Arbeits- abstand [mm] | Filter- gewinde [mm] | Bestellnummer (Schneider) |
---|---|---|---|---|---|
TOPAZ-2.4-6.5-C | 6.5 | 2.4–16 | 51 – ∞ | M82 × 0.75 (with additional filter holder) | 1088899 |
TOPAZ-2.8-12-CNEU! | 12 | 2.8–22 | 610 – ∞ | M62 × 0.75 (with additional filter holder) | 1103137 |
TOPAZ-2.0-25-C | 25 | 2–16 | 237 – ∞ | M30.5 × 0.5 | 1081347 |
TOPAZ-2.0-30-C | 30 | 2–16 | 295 – ∞ | M30.5 × 0.5 | 1078946 |
TOPAZ-2.0-38-C | 38 | 2–16 | 374 – ∞ | M30.5 × 0.5 | 1076930 |
TOPAZ-2.0-50-C | 50 | 2–16 | 505 – ∞ | M30.5 × 0.5 | 1079220 |

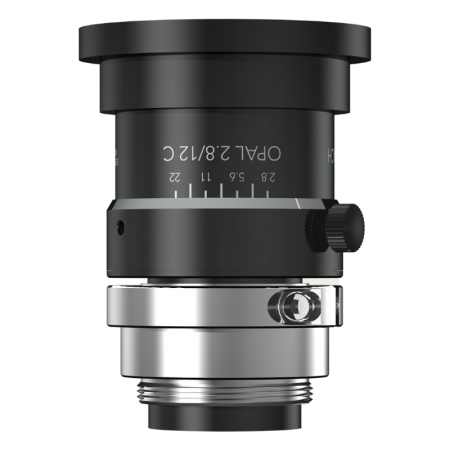

Diese kompakten und leichten Objektive sind für moderne Sensoren bis 12 Megapixel Auflösung und mit einem Bildkreisdurchmesser von 1,1" und einer Pixelgröße bis 3,0 µm ausgelegt.
Das robuste mechanische Design mit arretierbarer Blende und Fokus ist vibrationsresistent und garantiert auch unter rauen Bedingungen eine extrem hohe und gleichmäßige Bildqualität über den gesamten Sensor. Die Breitbandbeschichtung deckt den Bereich von 400 bis 1.000 nm (VIS + NIR) ab. Mit einem Arbeitsabstand von nah bis unendlich eignen sich diese Objektive perfekt für Anwendungen wie Machine Vision, High-End-Überwachung, Robotic Vision, 2D- und 3D-Messung und andere Bildanwendungen.
Bezeichnung | Brenn- weite [mm] | Blende | Arbeits- abstand [mm] | Filter- gewinde [mm] | Bestellnummer (Schneider) |
---|---|---|---|---|---|
OPAL-2.8-12-C | 12 | 2.8–22 | 104 – ∞ | M40.5 × 0.5 | 1093543 |
Entsprechend der Empfindlichkeit moderner 1″-Sensoren werden die 3-Megapixel-Objektive für den Spektralbereich von 400–1.000 nm (VIS und NIR) korrigiert und breitbandbeschichtet. Auch unter Produktions- und/oder extremen Bedingungen garantiert die robuste mechanische Konstruktion mit feststellbarer Fokus- und Blendeneinstellung einen zuverlässigen Dauereinsatz, bei dem die eingestellten optischen Parameter erhalten bleiben.
Bezeichnung | Brenn- weite [mm] | Blende | Arbeits- abstand [mm] | Filter- gewinde [mm] | Bestellnummer (Schneider) |
---|---|---|---|---|---|
TURQUOISE-1.9-10-C | 10 | 1.9–16 | 89 – ∞ | M62 × 0.75 with additional filter holder) | 1001978 |

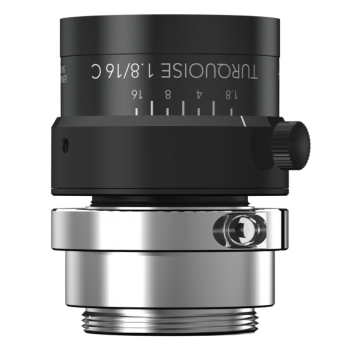

TURQUOISE-1.8-16-C | 16 | 1.8–11 | 151 – ∞ | M30.5 × 0.5 | 1001482 |
TURQUOISE-2.2-70-C | 70 | 2.2–32 | 729 – ∞ | M40.5 × 0.5 | 1014593 |
Diese Kompakt-2/3″-APO-C-Mount-Objektive sind von 400–1.000 nm korrigiert und damit im sichtbaren und nahen infraroten Bereich praktisch ohne Fokusdifferenz einsetzbar. Die hervorragende Abbildungsleistung wurde unter anderem erzielt durch eine aufwendige Optikkonstruktion und den Einsatz von speziellen »ultra low dispersion«-Gläsern. Eine Breitbandentspiegelung reduziert Streulicht und erhöht die Transmission über den gesamten Spektralbereich. Die Objektive sind wahlweise mit manueller oder motorisierter Blende erhältlich und damit gleichermaßen zur Videoüberwachung als auch für technische Anwendungen geeignet. Es steht außerdem eine robuste Version zur Verfügung.
Bezeichnung | Brenn- weite [mm] | Blende | Arbeits- abstand [mm] | Filter- gewinde [mm] | Bestellnummer (Schneider) | Bemerkung |
---|---|---|---|---|---|---|

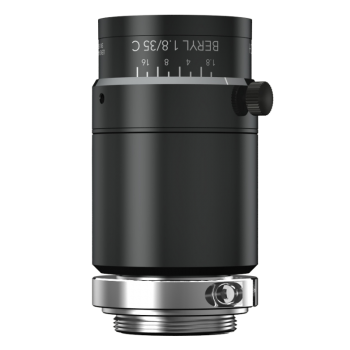

BERYL-1.8-35-C | 35 | 1.8–22 | 329 – ∞ | M30.5 × 0.5 | 1057564 | Wird eingestellt |
Apo-Xenoplan-1.4-23 | 23 | 1.4–11 | ∞–86 | M30.5 × 0.5 | 1012344 | abgekündigt zum 31.12.2021 |

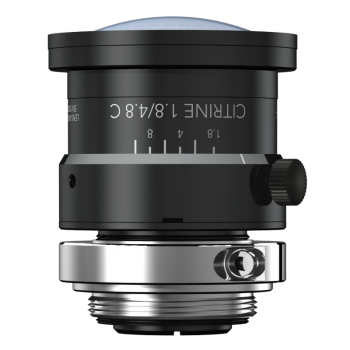

Diese Kompakt-2/3″-C-Mount-Objektive sind von 400–1.000 nm korrigiert und damit im sichtbaren und nahen infraroten Bereich praktisch ohne Fokusdifferenz einsetzbar. Die hervorragende Abbildungsleistung wurde unter anderem erzielt durch eine aufwendige Optikkonstruktion und den Einsatz von speziellen »ultra low dispersion«-Gläsern. Eine Breitbandentspiegelung reduziert Streulicht und erhöht die Transmission über den gesamten Spektralbereich. Die Objektive sind wahlweise mit manueller oder motorischer Blende erhältlich und damit gleichermaßen zur Videoüberwachung als auch für technische Anwendungen geeignet. Die meisten Modelle sind darüber hinaus in einer robusten und einer stabilisierten Variante verfügbar.
Bezeichnung | Brenn- weite [mm] | Blende | Arbeits- abstand [mm] | Filter- gewinde [mm] | Bestellnummer (Schneider) | Bemerkung |
---|---|---|---|---|---|---|
CITRINE-1.8-4.8-C | 4.8 | 1.8–11 | 34 – ∞ | M62 × 0.75 (with additional filter holder) | 1001955 | |
Cinegon-2.1-6 | 6 | 2.1–11 | 50 | M62 × 0.75 | 1055691 | abgekündigt zum 30.06.2021 |
CITRINE-1.4-8-C | 8 | 1.4–11 | 70 – ∞ | M30.5 × 0.5 | 1001919 | |
CITRINE-1.4-12-C | 12 | 1.4–11 | 106 – ∞ | M30.5 × 0.5 | 1001951 | |
CITRINE-1.4-17-C | 17 | 1.4–11 | 157 – ∞ | M30.5 × 0.5 | 1001957 | |
CITRINE-1.4-23-C | 23 | 1.4–11 | 207 – ∞ | M30.5 × 0.5 | 1001917 | |
CITRINE-1.9-35-C | 35 | 1.9–16 | 354 – ∞ | M30.5 × 0.5 | 1001960 |
Diese Objektive haben eine extrem hohe relative Öffnung von 0,95 und eignen sich damit perfekt für Low-Light-Anwendungen. Sie sind für das sichtbare Licht im Bereich von 400–700 nm korrigiert und beschichtet. Das robuste mechanische Design mit arretierbarem Fokus- und Blendeneinstellmechanismus garantiert auch unter Produktions- und/oder extremen Bedingungen einen zuverlässigen Dauereinsatz, bei dem die eingestellten optischen Parameter erhalten bleiben.
Bezeichnung | Brenn- weite [mm] | Blende | Filter- gewinde [mm] | Bestellnummer (Schneider) | Bemerkung |
---|---|---|---|---|---|
Xenon-0.95-17 | 17.0 | 0.95 | M35.5 × 0.5 | 10456 | abgekündigt zum 31.12.2021 |

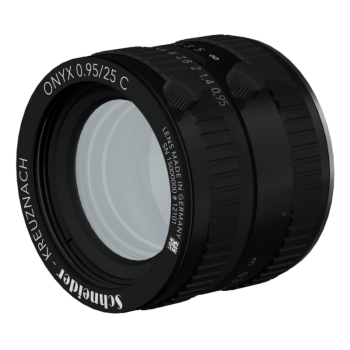

ONYX-0.95-25-C | 25 | 0.95–11 | M39 × 0.5 | 12101 |

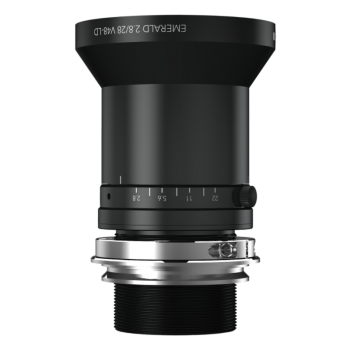

Viele Kamerahersteller verwenden das F-Mount-Bajonett oder das V48-Mount als Kamera/Objektiv-Schnittstelle ihrer hochauflösenden Flächen- und Zeilenkameras. Schneider-Kreuznach hat sich diesen Themen mit hochauflösenden Objektiven der EMERALD-Serie für Großformatkameras mit bis zu 29 MP Sensoren angenommen.
Die verzerrungsarmen Objektive mit einem Bildkreisdurchmesser von bis zu 82 sind kompakt, robust, Abstand und Blende arretierbar. Sie sind für den Nahbereich (S) und Fernbereich (L) ausgelegt und für eine gleichmäßige Bildqualität über den gesamten Sensorbereich optimiert.
Durch die 400 bis 1.000 nm Breitbandbeschichtung sind sie für Anwendungen im sichtbaren und nahen Infrarotbereich geeignet. Die Vielfalt an alternativen Halterungen macht sie noch flexibler für eine Vielzahl von Anwendungen in Machine Vision, Qualitätskontrolle, Bahninspektion und anderen Bildverarbeitungsanwendungen.
Bezeichnung | Brenn- weite [mm] | Blende | Arbeits- abstand [mm] | Bestellnummer (Schneider) | Variante |
---|---|---|---|---|---|
EMERALD-2.8-28-F-SD | 28 | 2.8–22 | 265–939 | 1071609 | Version S (Close up) |
EMERALD-2.8-28-V48-SD | 28 | 2.8–22 | 265–939 | 1071611 | Version S (Close up) |
EMERALD-2.8-28-F-LD | 28 | 2.8–22 | 553–2830 | 1071606 | Version L (Long distance) |
EMERALD-2.8-28-V48-LD | 28 | 2.8–22 | 553–2830 | 1071610 | Version L (Long distance) |
EMERALD-2.2-50-F | 50 | 2.2–16 | 327–∞ | 1062672 | |
EMERALD-2.2-50-V48 | 50 | 2.2–16 | 327–∞ | 1070074 | |
EMERALD-4.0-60-F | 60 | 4–16 | 230–∞ | 1085115 | |
EMERALD-4.0-60-V48 | 60 | 4–16 | 230–∞ | 1086887 | |
EMERALD-4.0-80-F | 80 | 4–16 | 380–∞ | 1085723 | |
EMERALD-4.0-80-V48 | 80 | 4–16 | 380–∞ | 1086888 | |
EMERALD-2.8-100-F-SD | 100 | 2.8–22 | 633–5059 | 1064881 | Version S (Close up) |
EMERALD-2.8-100-V48-SD | 100 | 2.8–22 | 633–5059 | 1070119 | Version S (Close up) |
EMERALD-2.9-100-F-LD | 100 | 2.9–22 | 2062–∞ | 1070506 | Version L (Long distance) |
EMERALD-2.9-100-V48-LD | 100 | 2.9–22 | 2062–∞ | 1073834 | Version L (Long distance) |
EMERALD-5.6-135-V48NEU! | 135 | 5.6–22 | 379–∞ | 1104199 |
Die gesamte Serie ist abgekündigt zum 31.12.2021! Bitte kontaktieren Sie uns für eventuell vorhandene Restbestände oder Alternativen. Unser Verkauf und die Technik beraten Sie gerne.

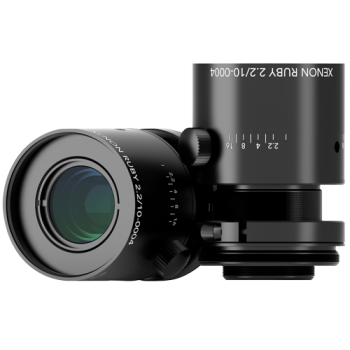

Diese preisoptimierten Objektive sind für einen Bildkreisdurchmesser von 1/1,8″ (9 mm) optimiert. Die robuste Mechanik mit der Möglichkeit, Blende und Fokus sicher und vibrationsstabil zu fixieren, gewährleistet die Nutzung einer sehr hohen und gleichmäßigen Abbildungsleistung über den gesamten Sensor. Bei einem Abbildungsmaßstab von β'=0,1 bis unendlich können kameraseitig Pixel von 4,65 µm Größe bei einem 1/1,8″-Sensor aufgelöst werden. Die breitbandige Transmission deckt den Bereich von 400 nm bis 1.000 nm ab. Die Xenon-Ruby-Objektive sind in vier Brennweiten verfügbar (Blende/Brennweite in mm): 2,2/10, 2,3/16, 2,2/25 und 2,3/35. Die Kompaktobjektive sind universell in unterschiedlichen Bereichen einsetzbar, zum Beispiel bei der Verkehrsüberwachung, 2D/3D-Vermessung, in Überwachungssystemen und in der Machine Vision.
Bezeichnung | Brenn- weite [mm] | Blende | Arbeits- abstand [mm] | Filter- gewinde [mm] | Bestellnummer (Schneider) | Bemerkung |
---|---|---|---|---|---|---|
Xenon-RUBY-2.2-10 | 10 | 2.2–16 | ∞–92 | M25.5 × 0.5 | 1074625 | abgekündigt zum 31.12.2021 |
Xenon-RUBY-2.3-16 | 16 | 2.3–16 | 153 | M25.5 × 0.5 | 1074626 | abgekündigt zum 31.12.2021 |
Xenon-RUBY-2.2-25 | 25 | 2.2–16 | ∞–263 | M25.5 × 0.5 | 1088325 | abgekündigt zum 31.12.2021 |
Xenon-RUBY-2.3-35 | 35 | 2.3–16 | 360 | M25.5 × 0.5 | 1074627 | abgekündigt zum 31.12.2021 |
