Objektive der MeVis-C-Serien von Qioptiq

• MeVis-C
• Mevis-CF
• MeVis-C/CF traffic

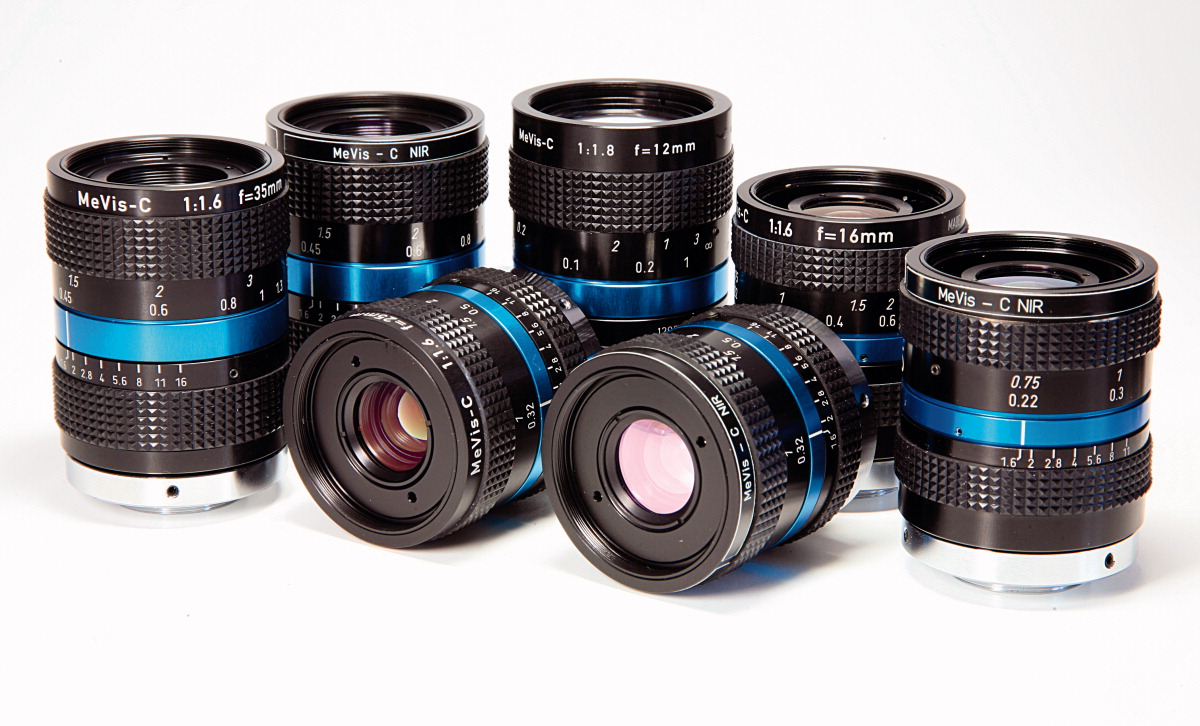

MeVis-C

Machine Vision C-Mount-Objektive für Multi-Megapixel-Kameras

Die Objektive der Linos MeVis-C-Serie eignen sich für die Verwendung mit höchstauflösenden CCD/CMOS-Sensoren und bieten eine außergewöhnlich hohe Auflösung über den gesamten Bildkreis hinweg. Bei 1"-Sensoren lösen diese zum Beispiel bis zu 200 Lp/mm auch bis in die äußersten Bildecken auf.

Zusätzlich zeichnen sich diese Objektive durch geringe Verzeichnung, minimalen Helligkeitsabfall und eine exzellente chromatische Korrektur über den Wellenlängenbereich von 450–900 nm aus. Die Verwendung von Premiumglas in Verbindung mit speziellen Beschichtungen garantieren eine sehr gute Farbwiedergabe.

Zudem bietet diese Objektivserie eine hochwertige Mechanik mit Klemmschrauben für Fokussierung und Blende, die eine Verstellung durch Vibration oder Erschütterung in rauen Umgebungen verhindert. Fokus- und Apertur lassen sich über die Gummirändel sanft und gleichmäßig bewegen und dadurch exakt einstellen.

• Höchste optische Abbildungsleistung
• Großer Bildkreis bis zu 1"
• Für Pixelgrößen unter 2 µm
• Hohe numerische Apertur

• Brennweite: 12–50 mm
• Maßstabsbereich: 0 – −0.1
• Spektralbereich: 450–900 nm
• Fokussierung: manuell, arretierbar
• Irisblende: manuell, arretierbar
• Filtergewinde: M35,5 × 0,5
• Objektivdurchmesser: 42 mm

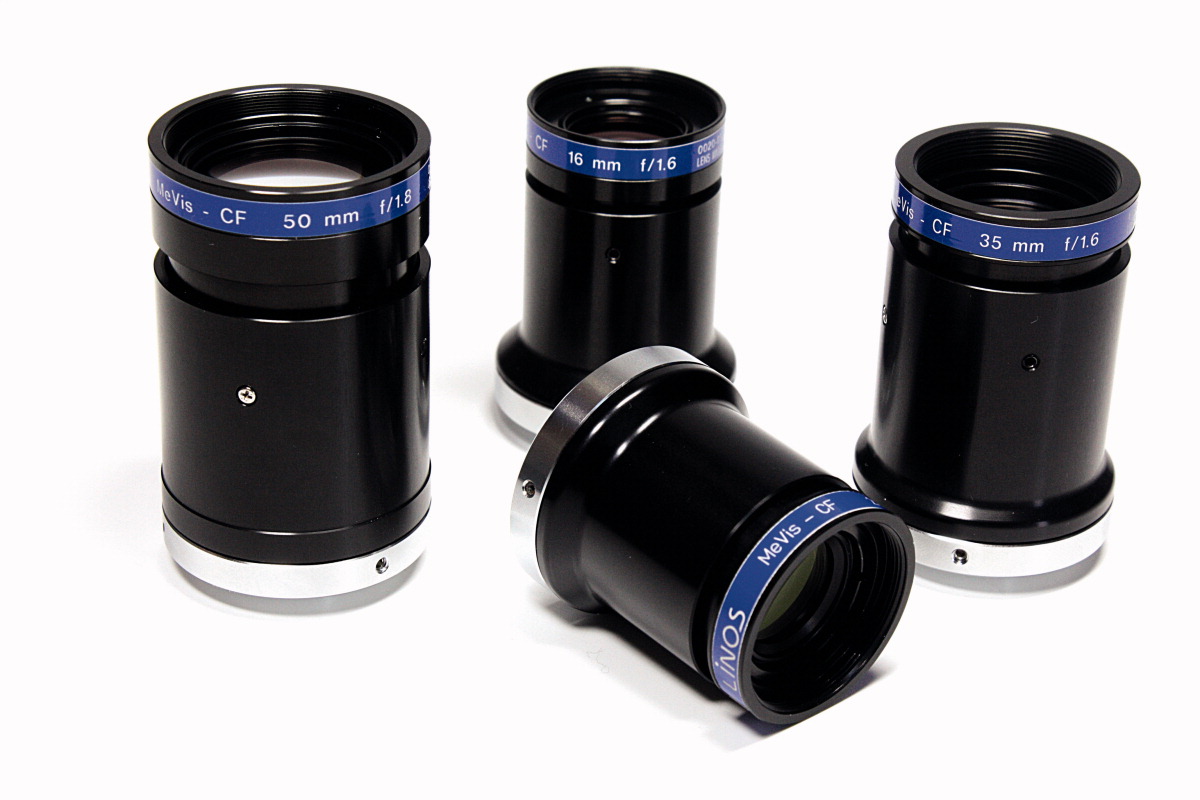

MeVis-CF

Die Objektive der MeVis-CF Reihe bieten höchste Abbildungsleistung in einem kompakten und robusten Gehäuse.

Dabei sind die optischen Daten identisch mit der MeVis-C-Reihe, jedoch wurde die Mechanik hier aber überarbeitet, um ein möglichst einfaches und robustes Objektiv zu entwickeln. Hauptunterschied zu den MeVis-C-Varianten ist die Festblende, so dass die Objektive ohne bewegliche Teile auskommen. Die kompakte Bauweise ermöglicht zudem auch den Einsatz in Anwendungen mit wenig Platz.

• Höchste optische Abbildungsleistung
• Feste Irisblende
• Großer Bildkreis bis zu 1"
• Für Pixelgrößen unter 2 µm
• Hohe numerische Apertur
• Kompaktes und robustes Gehäuse

• Brennweite: 16–50 mm
• Maßstabsbereich: 0 – −0.1
• Spektralbereich: 450–900 nm
• Fokussierung: manuell, arretierbar

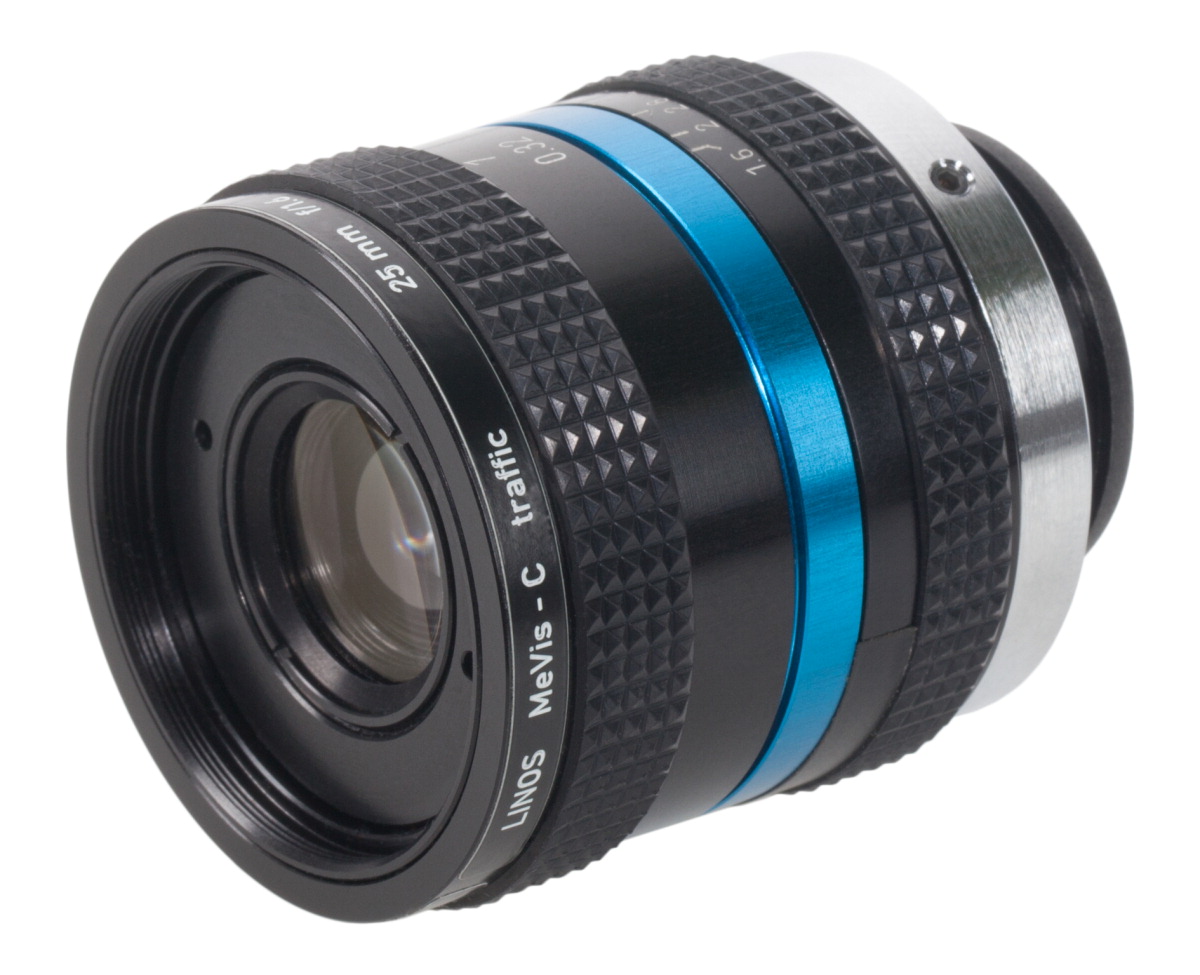

MeVis-C/CF traffic

Hochauflösende Inspektionsobjektive mit optimaler VIS- und NIR-Leistung

Die MeVis-C/CF-Traffic-Objektive bieten eine hervorragende Farbkorrektur und verhindern somit einen Fokusversatz zwischen Tageslicht und einer NIR-Beleuchtung im Wellenlängenbereich um 850 nm. Hierdurch wird das Refokussieren beim Wechsel zwischen diesen unterschiedlichen Beleuchtungsverhältnissen vermieden, da die Fokusebene identisch bleibt. Zudem nutzen diese Objektive die bewährte Mechanik der Objektivreihen MeVis-C und MeVis-CF, was einen zuverfässigen Einsatz auch in höchst anspruchsvollen industriellen Anwendungsfällen ermöglicht.

• Optimiert für das visuelle Spektrum und NIR mit ​identischer Fokusebene über einen breiten ​Wellenlängenbereich
• Höchste optische Abbildungsleistung
• Großer Bildkreis bis zu 1"
• Für Pixelgrößen unter 2 µm
• Hohe numerische Apertur

• Spektralbereich: 450–900 nm
• Fokussierung: manuell, arretierbar
• Irisblende: manuell, arretierbar
• Kompaktes und robustes Gehäuse
• Filtergewinde: M35,5 × 0,5
• Objektivdurchmesser: 42 mm
