Objektive der Inspec.x-Serien von Qioptiq

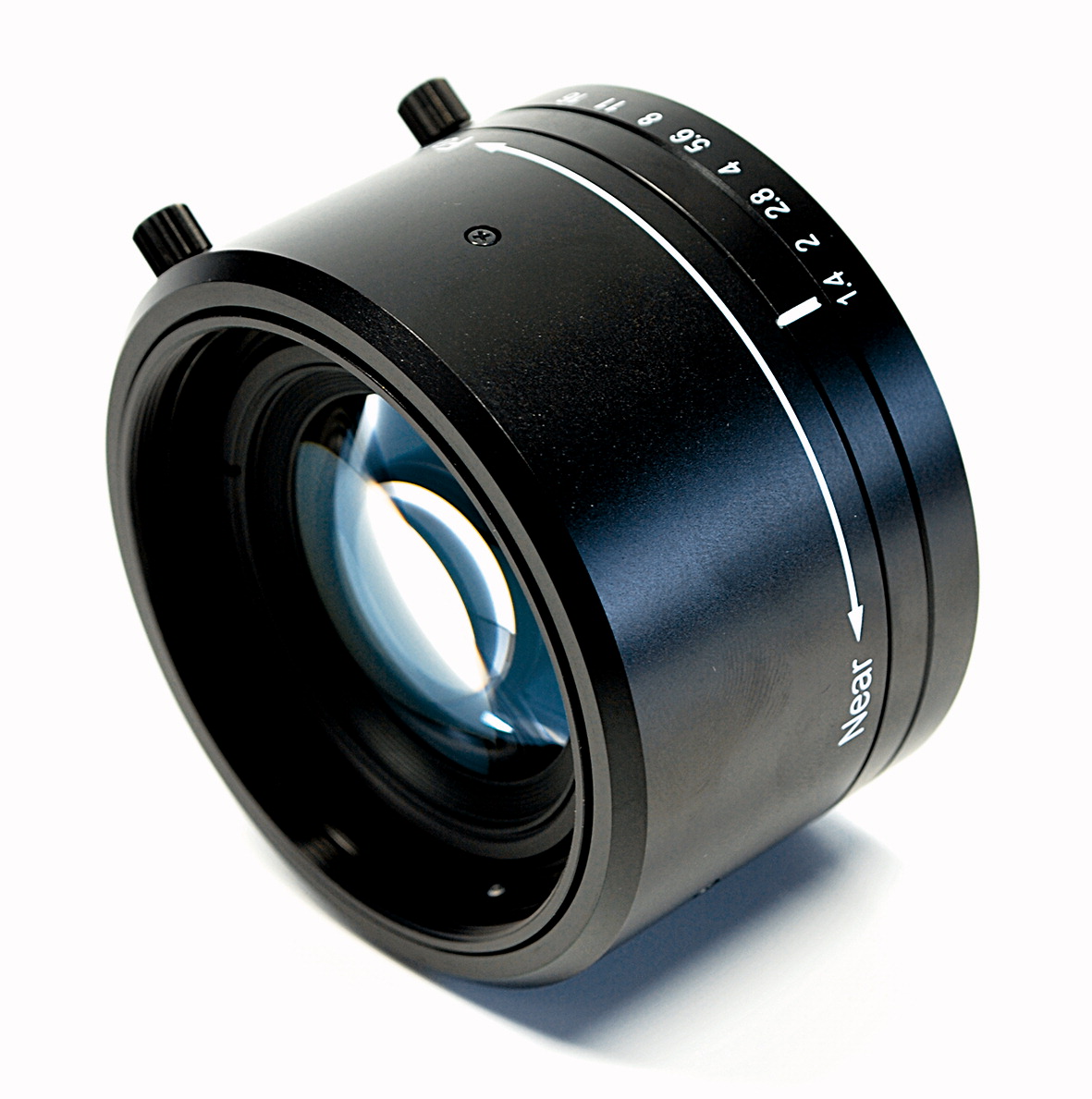

Inspec.x M

Objektive für hochauflösende Zeilen- und Flächenkameras

Diese Objektive schließen die Lücke zwischen ​den Serien MeVis-C und Inspec.x L für große Sensoren. Durch die Ausstattung mit arretierbarer Blenden- und Fokus­ einstellung sind diese Objektive die ideale Wahl für hochauflösende Sensoren mit Kleinbildformat.

Mit einem Modell für den sichtbaren und nahen IR-Bereich und einer NIR-Version decken die beiden Modelle die Wellenlängenbereiche 400–700 nm und 900–1350 nm ab.

  • Hohe Auflösung und Kontrast
  • Großer Maßstabsbereich
  • Hohe numerische Apertur
  • Maßstabsbereich: 0 – −0.15
  • Bildkreis: 43,3 mm
  • Max. Sensorgröße: 35 mm-Format
  • Kameraanschluss: F-Mount
  • Fokussierung: manuell, arretierbar
  • Irisblende: manuell, arretierbar
BezeichnungBrenn-
weite
[mm]
Blendenzahlmax. Sensor-
größe
Wellenlängen-
bereich [nm]
Maßstabs-
bereich [×]
Hersteller-ID
inspec.x_M_1.4-50501.435 mm400–700−0.15 – 00009-243-000-40
inspec.x_M_NIR_1.4-50501.435 mm900–1350−0.15 – 00009-243-000-40

Stand der Tabelle: 12.10.2021

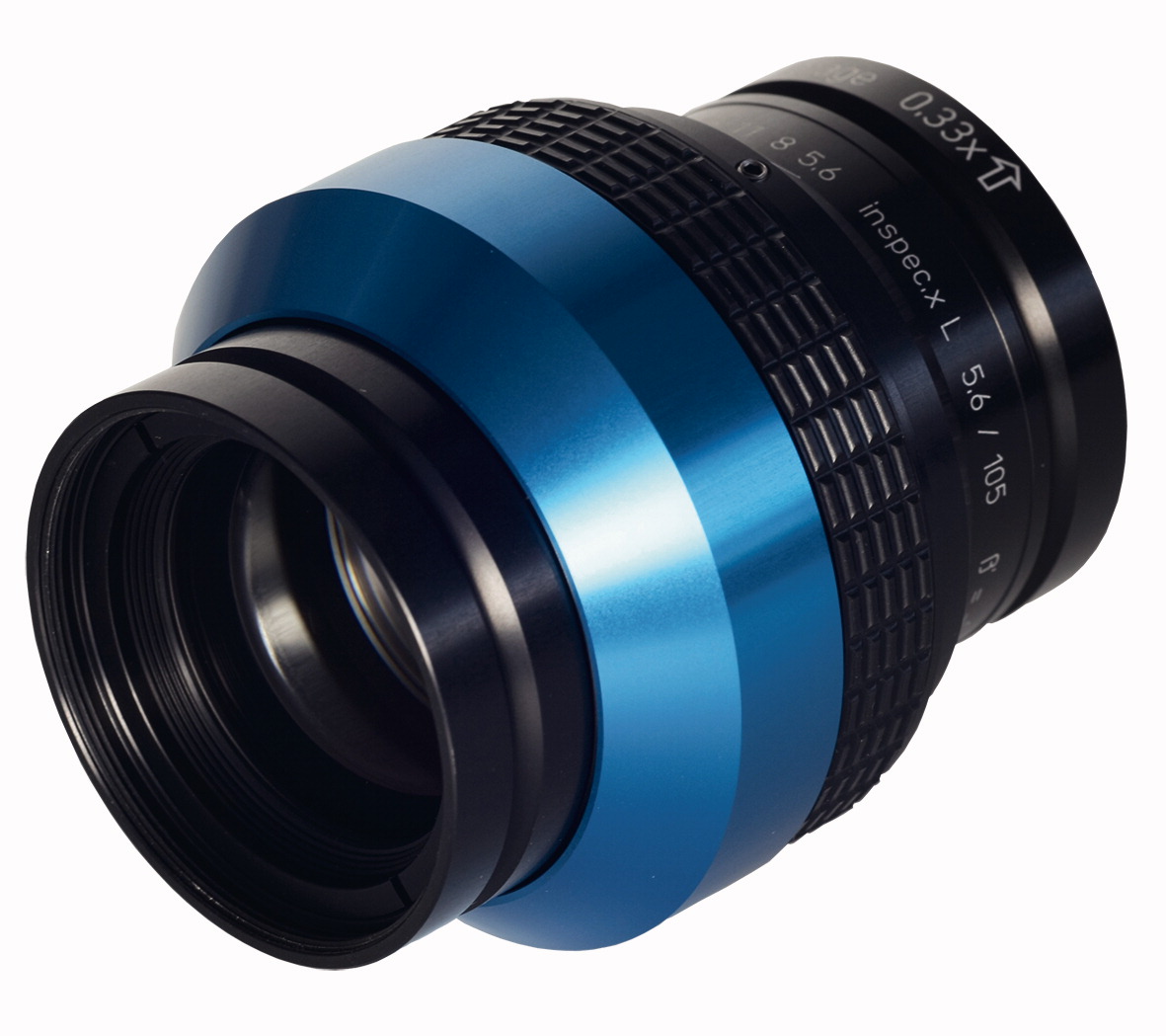

Inspec.x L 5.6/105

Objektive für hochauflösende Zeilenanwendungen

Diese Serie wurde entwickelt, um im Bereich der industriellen Bildverarbeitung mit sehr großen Sensoren auch den höchsten Ansprüchen gerecht zu werden. Die herausragende Abbildungsleistung über einen Bildkreis bis zu 82 mm zeichnet die Objektive der Inspec.x L 5.6/105-Serie aus. Sowohl die sehr populären 12 k/5 µm- und 16 k/5 µm-Zeilensensoren als auch sehr große Flächensensoren profitieren durch die hohe Auflösung, eine geringe Verzeichnung und eine exzellente Farbkorrektur der Objektivre.

Der V-Nut-Anschluss an beiden Enden des Objektivs ermöglicht die Einstellung der besten Azimutposition und die Verwendung des Objektivs in Retro-Position für Vergrößerungen bis zu 3×.

  • Großer Bildkreis bis zu 82 mm
  • Optimales Zusammenspiel mit 5 µm Pixelgröße
  • Vollmetallgehäuse
  • Fixierbare Blende
  • Brennweite: 105 mm
  • Blende: 5.6–11
  • Arbeitsabstand: 100–420 mm
  • Spektralbereich: 400–750 nm
  • Verzeichnung: < 0,4 %
  • Kameraanschluss: V-Nut
  • Kompatibel zu jedem inspec.x L Zubehör
BezeichnungBrenn-
weite
[mm]
BlendenzahlBildkreis
[mm]
Wellenlängen-
bereich [nm]
Maßstabs-
bereich [×]
Hersteller-ID
inspec.x_L_5.6-105_-0.33x1055.682400–750−0.45 – −0.250703-085-000-20
inspec.x_L_5.6-105_-0.5x1055.682400–750−0.65 – −0.40703-084-000-20
inspec.x_L_5.6-105_-0.76x1055.682400–750−0.9 – −0.60703-083-000-20
inspec.x_L_5.6-105_-1.0x1055.682400–750−1.2 – −0.850703-082-000-20

Stand der Tabelle: 13.10.2021

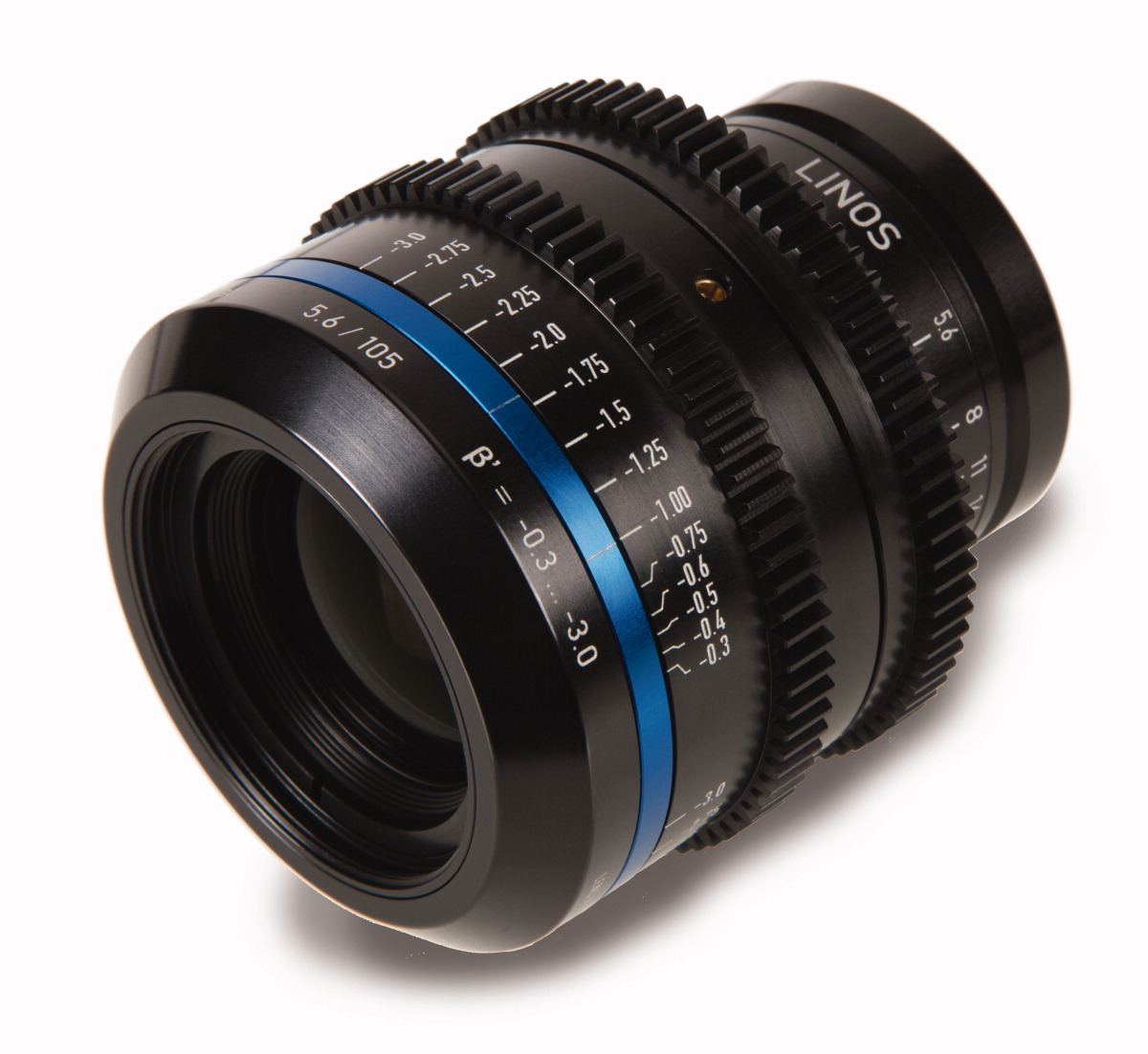

Inspec.x L float

Hoch auflösende Objektive mit großem Maßstabsbereich

Diese Objektive kombinieren eine neu entwickelte Mechanik mit der bereits erprobten Abbildungsleistung der Inspec.x L Serie. So deckt je ein Objektiv einen besonders großen Maßstabsbereich ab.

Durch den Einsatz eines einer Floating-Element-Optik erreichen diese Objektive eine sehr hohe optische Leistung über den extrem großen Maßstabsbereich von 0,3× bis 3,0× bzw. von 0,06× bis 0,52×. Durch das mechanische Vollmetalldesign kann der Einsatz auch im industriellen Bereich erfolgen, dabei stellen die Zahnkränze die Möglichkeit der Automatisierung bereit.

  • Ideal für 12k- und 16k-Sensoren
  • Zahnkränze für Vergrößerung und Blende
  • Großer Bildkreis bis zu 82 mm
  • Extrem großer Maßstabsbereich
  • Floatende Elementoptik
  • Perfektes Zusammenspiel mit 5 µm Pixelgröße
  • Spektralbereich: 400–750 nm
  • Verzeichnung: < 0,4 %
BezeichnungBrenn-
weite
[mm]
BlendenzahlBildkreis
[mm]
Arbeits-
abstand
[mm]
Maßstabs-
bereich [×]
Hersteller-ID
inspec.x_L_5.6-105_float_0.3x-3.0x1055.682100–420−0.3 – −3.00703-114-000-20
inspec.x_L_5.6-120_float_0.06x-0.52x1205.682302–2037−0.06 – −0.520703-116-000-21

Stand der Tabelle: 13.10.2021

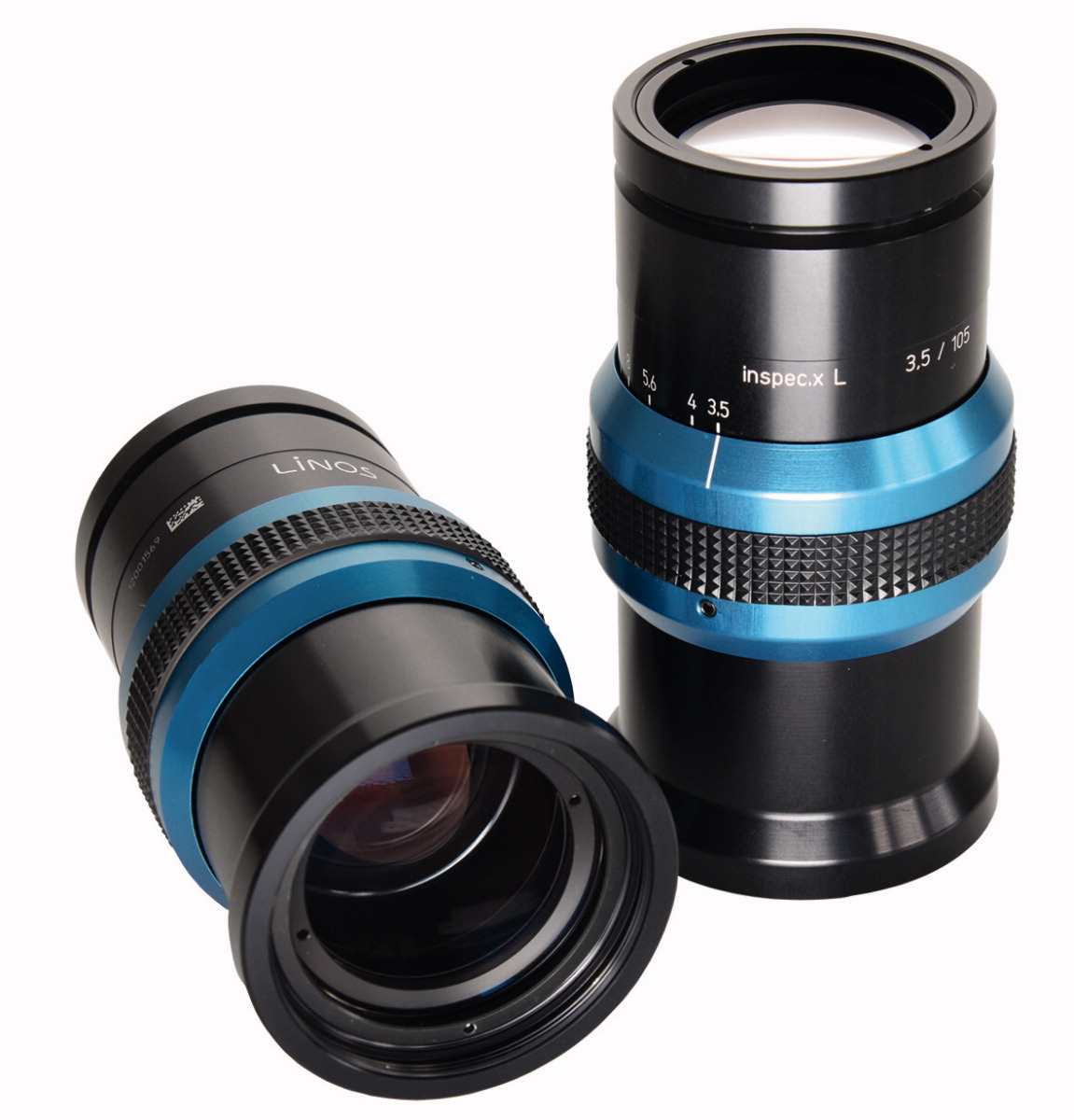

Inspec.x L 4/105

Hochauflösende Objektive für die Bildgebung mit hoher Vergrößerung

Durch die Entwicklung dieser Objektivserie werden Objektauflösungen bis zu 2 µm ermöglicht. Die Objektive sind zur Erreichung einer Auflösung von bis zu 200 Lp/mm in der Objektebene bei Verwendung von Sensoren bis zu 82 mm Länge optimiert. Dabei wird diese hohe Bildqualität über den gesamten Bildkreis umgesetzt. Daneben sticht die extrem geringe Verzeichnung unter 1 µm über das gesamte Sichtfeld heraus.

Die Objektive der Serie Inspec.x L 4.0/105 harmonieren perfekt mit modernen hochauflösenden Kameras mit 12 k/5 µm- und 16 k/5 µm-Sensoren und sind daher optimal für Anwendungen, die eine extrem hohe Auflösung benötigen. Es stehen drei nach dem Abbildungsmaßstab optimierte Objektive zur Verfügung, welche jeweils auch in einer Sonderversion bestellt werden können, die optmiert ist für den Einsatz mit einem Prismenmodul (koaxiale Beleuchtung).

  • Herrausragende MTF-Performance über den kompletten Bildkreis
  • Beugungsbegrenztes Optikdesign
  • Hohe numerische Apertur
  • Brennweite: 105 mm
  • Bildkreisdurchmesser: bis 82 mm
  • Spektralbereich: 400–750 nm
  • Blende: manuell, fixierbar
  • Anschluss: V-Nut
  • Große Auswahl an mechanischem Zubehör
BezeichnungBrenn-
weite
[mm]
BlendenzahlBildkreis
[mm]
optimierter
Maßstab [×]
Maßstabs-
bereich [×]
Hersteller-ID
inspec.x_L_4.0-105_-3.0x1054.082−3−3.3 – −2.80703-104-000-20
inspec.x_L_4.0-105_-3.5x1054.082−3.5−3.7 – −3.30703-095-000-21
inspec.x_L_3.5-105_-5.0x1053.582−5−5.2 – −4.80703-102-000-20
inspec.x_L_4.0-105_-3.0x_Prisma1054.082−3−3.3 – −2.80703-105-000-20
inspec.x_L_4.0-105_-3.5x_Prisma1054.082−3.5−4.0 – −3.30703-107-000-20
inspec.x_L_3.5-105_-5.0x_Prisma1053.582−5−5.2 – −4.80703-108-000-20

Stand der Tabelle: 14.10.2021

Inspec.x L 4/60

Hoch auflösende Objektive für kleine Abbildungsmaßstäbe

Die Objektive dieser Serie sind für die Abbildung von Objekten im unendlichen bis zu einem Maßstab von 0,2 × optimiert. Hier zeigen sie einen außergewöhnlichen Kontrast für Sensorgrößen bis 70 mm Diagonale. Neben diesem hohen Kontrast zeichnen die Objektive eine sehr gute Farbkorrektur sowie eine minimale Verzeichnung aus. Das 60 mm-Objektiv weist eine ungewöhnlich hohe Performance für diese kurze Brennweite auf und ermöglicht somit die Abbildung großer Objekte bei räumlich begrenzten Applikationen mit großen Sensoren.

Mit ihrem Anschraubgewinde können die Objektive mit dem populären Schneckenzug Modular-Fokus eingesetzt werden. Dies ermöglicht, die Objektive mittels verschiedener Kameraadapter an quasi alle existierenden Kameras zu adaptieren.

  • Hoher Kontrast bei kleinen Abbildungsmaßstäben
  • Exzellente Farbkorrektur
  • Maßstabsbereich: 0 – −0.2
  • Bildkreis: bis 70 
  • Spektralbereich: 400–750 nm
  • Irisblende: manuell, kontinuierlich mit Klemmschrauben
  • Kameraanschluss: kompatibel zum Modular-Fokus
  • Große Auswahl an mechanischem Zubehör
BezeichnungBrenn-
weite
[mm]
BlendenzahlBildkreis
[mm]
optimierter
Maßstab [×]
Maßstabs-
bereich [×]
Hersteller-ID
inspec.x_L_4.0-60604.070.8−0.0330 – −0.20019-002-000-49

Stand der Tabelle: 18.10.2021
