Peltier-Elemente (Thermoelektrische Module)

Peltier-Elemente von höchster Qualität

Eureca bietet hochwertige Peltierelemente für den professionellen Bereich in zahlreichen Ausführungen an.

Dabei greifen wir nur auf Produkte namhafter Hersteller zurück, um Langlebigkeit zu erreichen und auf individuelle Bedürfnisse eingehen zu können. Unter anderem sind wir offizieller Distributor der Produkte von Kryotherm.


Wir bieten ein sehr breites Sortiment und zahlreiche Sonderprodukte, zum Beispiel Hocheffizienzsysteme, runde Peltierelemente mit Loch, mit und ohne Randversiegelung, Hochtemperatur-Peltierelemente und viele weitere Spezifikationen. Dabei decken die Produkte einen umfangreichen Größenbereich ab.

Durch diese Bandbreite und unseren hohen Qualitätsanspruch sind unsere Peltierelemente die ideale Lösung für den professionellen Bereich – für langlebigen, wartungsfreien Einsatz. So finden Sie auch Peltierelemente zur industriellen Verwendung bei uns, welche speziellen und höheren Anforderungen gerecht werden.


Lieferprogramm

Peltier-Elemente von Eureca

Für die Kühlung von Proben und elektronischen Bauteilen

  • Maße von 5,0 × 30,0 bis 55,0 × 55,0 (B × L [mm])
  • maximale Kühlleistung bei Th=50 °C (modulabhängig) zwischen 1,2 und 280,0 W
  • maximale Betriebstemperatur (modulabhängig) zwischen 80 und 200 °C]
  • teils versiegelt
  • Details (Technische Daten / Modelle)

Für die Kühlung von kompletten elektronischen Baugruppen, zum Aufbau von Klimakammern und mehr

  • Maße von 30,0 × 30,0 bis 62,0 × 62,0 (B × L [mm])
  • maximale Kühlleistung bei Th=50 °C (modulabhängig) zwischen 44 und 437 W
  • maximale Betriebstemperatur (modulabhängig) zwischen 80 und 200 °C
  • teils versiegelt (auch mit Epoxy-Versiegelung)
  • zur Detailseite

Für höhere Umgebungstemperaturen / höhere Betriebstemperatur

  • Maße von 30,0 × 30,0 bis 50,0 × 50,0 (B × L [mm])
  • maximale Kühlleistung bei Th=50 °C (modulabhängig) zwischen 46 und 207 W
  • maximale Betriebstemperatur (modulabhängig) 200 °C
  • versiegelt
  • zur Detailseite

Für die Kühlung von elektronischen Sensoren oder MEMS-Bauteilen und mehr

  • Maße von 4,3 × 4,3 bis 12,0 × 13,0 (B × L [mm])
  • maximale Kühlleistung bei Th=50 °C (modulabhängig) zwischen 1,1 und 12 W
  • maximale Betriebstemperatur (modulabhängig) zwischen 80 und 200 °C
  • zur Detailseite

Einsatzgebiete dieser Elemente sind zum Beispiel Kühlboxen für den Freizeitbereich

  • Maße 15,0 × 15,0 oder 30,0 × 30,0 (B × L [mm])
  • maximale Kühlleistung bei Th=50 °C (modulabhängig) zwischen 5,6 und 58 W
  • maximale Betriebstemperatur (modulabhängig) 120 °C
  • zur Detailseite

Kühlung von Laserdioden und anderen elektronischen Bauteilen

  • Maße 40,0 × 40,0 (B × L [mm]) oder 24 mm (Durchmesser)
  • maximale Kühlleistung bei Th=50 °C (modulabhängig) zwischen 21 und 92 W
  • maximale Betriebstemperatur (modulabhängig) zwischen 80 und 120 °C
  • zur Detailseite

Kühlung von Laserdioden und anderen elektronischen Bauteilen

  • Maße von 5,0 × 5,0 über 15,0 × 15,0 bis 6,0 × 40,0 (B × L [mm])
  • maximale Kühlleistung bei Th=50 °C (modulabhängig) zwischen 1,1 und 17 W
  • maximale Betriebstemperatur (modulabhängig) zwischen 80 und 200 °C
  • zur Detailseite

Peltier-Elemente von Kryotherm

Kühlung und Temperaturkontrolle im industriellen Bereich

  • bessere Spezifikationen in Bezug auf Wirkungsgrad, Zuverlässigkeit, Reproduzierbarkeit
  • Spezielle Elemente auch für Anwendungen mit Temperaturzyklen:
    schnelle periodische Änderungen in der Temperatur (bis 100.000 Zyklen)
  • max. Strom (I_max) 1,9–77 A (modulabhängig)
  • max. Kühlleistung (Q_max) 1,0–310 W (modulabhängig)
  • max. Spannung (U_max) 0,9–35,7 V (modulabhängig)
  • max. Temperaturdifferenz (dT_max) 68–72 K (modulabhängig)
  • Viele verschiedene Maße (B × L × H [mm])
  • vier verschiedene Designs
  • zur Detailseite

Besonders hohe Kühlleistungen für den industriellen Bereich

  • Maximaltemperaturen von 120, 150, 200 Grad Celsius
  • Metallisierungen auf Heiß- und/oder Kaltseite
  • zyklenfeste Elemente
  • spezielle Versiegelungen
  • bestimmte Kabellängen oder -arten
  • max. Strom (I_max) 3,6–15,1 A (modulabhängig)
  • max. Kühlleistung (Q_max) 36–229 W (modulabhängig)
  • max. Spannung (U_max) 15,7–24,9 V (modulabhängig)
  • max. Temperaturdifferenz (dT_max) 68–74 K (modulabhängig)
  • Verschiedene Maße (B × L × H [mm])
  • zwei verschiedene Designs
  • zur Detailseite

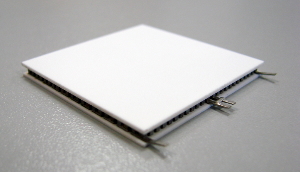

Peltierelemente von Kryotherm mit zwei getrennten Abschnitten

  • Maximaltemperaturen von 120, 150, 200 Grad Celsius
  • Metallisierungen auf Heiß- und/oder Kaltseite
  • zyklenfeste Elemente
  • spezielle Versiegelungen
  • bestimmte Kabellängen oder -arten
  • max. Strom (I_max) 1,85–7,2 A (modulabhängig)
  • max. Kühlleistung (Q_max) 36,6–69,0 W (modulabhängig)
  • max. Spannung (U_max) 15,7–31,8 V (modulabhängig)
  • max. Temperaturdifferenz (dT_max) 69–70 K (modulabhängig)
  • B × L 40,0 × 40,0 [mm]
  • Höhe zwischen 3,6 und 4,8 [mm] (modulabhängig)
  • zur Detailseite

Peltierelemente mit Loch, zum Beispiel zur Montage von Lichtquellen

  • Maximaltemperaturen von 120, 150, 200 Grad Celsius
  • Metallisierungen auf Heiß- und/oder Kaltseite
  • zyklenfeste Elemente
  • spezielle Versiegelungen
  • bestimmte Kabellängen oder -arten
  • max. Strom (I_max) 2,3–8,3 A (modulabhängig)
  • max. Kühlleistung (Q_max) 9,6–75 W (modulabhängig)
  • max. Spannung (U_max) 5,1–16,0 V (modulabhängig)
  • max. Temperaturdifferenz (dT_max) 68–72 K
  • Maße von 22,5 × 17,5 über 20,0 × 20,0 bis 40,0 × 40,0 (B × L [mm])
  • Höhe zwischen 3,1 und 4,9 [mm]) (modulabhängig)
  • Lochdurchmesser zwischen 4,0 und 13,0 [mm]) (modulabhängig)
  • zur Detailseite

Runde Peltierelemente mit und ohne Loch

  • Maximaltemperaturen von 120, 150, 200 Grad Celsius
  • Metallisierungen auf Heiß- und/oder Kaltseite
  • zyklenfeste Elemente
  • spezielle Versiegelungen
  • bestimmte Kabellängen oder -arten
  • max. Strom (I_max) 3,1–6,1 A (modulabhängig)
  • max. Kühlleistung (Q_max) 5,7–119 W (modulabhängig)
  • max. Spannung (U_max) 2,6–32,5 V (modulabhängig)
  • max. Temperaturdifferenz (dT_max) 69–70 K (modulabhängig)
  • Durchmesser zwischen 15 und 62 [mm] (modulabhängig)
  • Höhe zwischen 3,1 und 3,9 [mm] (modulabhängig)
  • zur Detailseite

Mehrstufige Peltierelemente zum Erreichen höherer Temperaturdifferenzen

  • Verwendung in
    • Tieftemperatur-Systemen,
    • Kühlschränken,
    • Kühlapplikationen,
    • Spezialgeräten im Forschungsbereich,
    • Kühlung von Infrarot- und Röntgengeräten.
  • Weitere Einsatzgebiete sind
    • Kühlung von CCD- und Infrarotsensoren,
    • Kältezellen und Gefriereinheiten,
    • Thermostatisierung,
    • Wissenschaftliche Laborausrüstung,
    • Thermo-Kalibratoren,
    • Kühler und Thermostatisierer aller Art,
    • Nachtsicht-Ausrüstungen.
  • Zweistufige Peltierelemente
    • max. Strom (I_max) 1,0–67,7 A (modulabhängig)
    • max. Kühlleistung (Q_max) 0,5–95,0 W (modulabhängig)
    • max. Spannung (U_max) 0,086–24,0 V (modulabhängig)
    • max. Temperaturdifferenz (dT_max) 83–94 K (modulabhängig)
    • Maße von 2,0 × 4,0 aufgesetzt auf 4,0 × 6,0 bis 40,0 × 40,0 aufgesetzt auf 40,0 × 40,0 (B × L [mm]) (modulabhängig)
    • Höhe zwischen 4,1 und 8,8 [mm]
  • Dreistufige Peltierelemente
    • max. Strom (I_max) 0,9–6,3 A (modulabhängig)
    • max. Kühlleistung (Q_max) 0,3–3,3 W (modulabhängig)
    • max. Spannung (U_max) 3,5–10,0 V (modulabhängig)
    • max. Temperaturdifferenz (dT_max) 107–118 K (modulabhängig)
    • Viele verschiedene Maße, drei Module aufeinandergesetzt
    • Höhe zwischen 7,8 und 16,8 [mm]
  • Vierstufige Peltierelemente
    • max. Strom (I_max) 0,8–6,8 A (modulabhängig)
    • max. Kühlleistung (Q_max) 0,4–16,9 W (modulabhängig)
    • max. Spannung (U_max) 6,9–23,6 V (modulabhängig)
    • max. Temperaturdifferenz (dT_max) 107–138 K (modulabhängig)
    • Viele verschiedene Maße, vier Module aufeinandergesetzt
    • Höhe zwischen 10,2 und 15,0 [mm]
  • zur Detailseite

Besonders kleine Peltierelemente zum Temperieren von elektronischen Bauteilen oder Sensoren

  • Verwendung in
    • Mikrowellen-Technik,
    • Kühlung der Eingangsstufen von hochempfindlichen Empfängern und Verstärkern,
    • Thermostatisierung von elektronischen Baugruppen,
    • Kühlung von Halbleiter-Lasern, Infrarot-Detektoren und CCD-Bildsensoren,
    • Thermostatisierung von Photomultipliern,
    • Mikroprozessor-Kühlung bei Hochleistungsrechnern.
  • max. Strom (I_max) 0,7–6,6 A (modulabhängig)
  • max. Kühlleistung (Q_max) 0,4–16,9 W (modulabhängig)
  • max. Spannung (U_max) 0,9–13,4 V (modulabhängig)
  • max. Temperaturdifferenz (dT_max) 67–69 K (modulabhängig)
  • Viele verschiedene Maße
  • Höhe 2,3–3,25 [mm]
  • zur Detailseite

Preiswerte Kryotherm-Peltierelemente

  • Verwendung in Consumer-Produkten in großen Stückzahlen für zum Beispiel
    • Tragbare Kühlschränke für Autos und Picknick-Kühlboxen,
    • Kühler für Wasserspender und andere Getränkeautomaten,
    • Kühlschränke für Minibars,
    • Kühler für Wein und Bier,
    • Miniaturkühlschränke für Make-Up.
  • max. Strom (I_max) 3,6–8 A (modulabhängig)
  • max. Kühlleistung (Q_max) 36,0–80,0 W (modulabhängig)
  • max. Spannung (U_max) 15,7–16,3 V (modulabhängig)
  • max. Temperaturdifferenz (dT_max) 69–72 K (modulabhängig)
  • Maße von 30,0 × 30,0 bis 40,0 × 44,0 (B × L [mm]) (modulabhängig)
  • Höhe zwischen 3,2 und 4,8 [mm]) (modulabhängig)
  • zur Detailseite

Standardisierung und Zertifizierung

Alle Eureca- und Kryotherm-Peltierelemente sind CE gekennzeichnet.

Kryotherm ist ISO 9001:2015 zertifiziert.


Preise

Wir erstellen Ihnen gerne ein unverbindliches Angebot zu Ihrer konkreten Anfrage.

Unser aktuelles Preisbeispiel (Tagespreis):

Peltier-Element TEC2L-30-30-46/73-HS [30.0 × 30.0]: 23.46 € zzgl. MwSt.


Was sind Peltier-Elemente

Peltierelemente sind elektrothermische Wandler und dienen zur Kühlung oder zum Erwärmen/Heizen, vorwiegend im technischen Bereich. Peltierelementen werden auch als TEC (englisch: Thermoelectric cooler) bezeichnet.

Aufbau von Peltierelementen

Peltierelemente bestehen aus zwei parallel zueinander angeordneten Keramikplatten, zwischen denen eine Vielzahl von sogenannten Peltier-Pellets angeordnet sind. Diese Pellets bestehen aus einem Halbleitermaterial, basierend auf recht exotischen Materialien wie Indium, Wismut, Tellur und ähnlichem. An den Kontaktstellen dieser Pellets untereinander kommt es durch den Peltiereffekt bei einem Stromfluss zu einer Temperaturdifferenz. Hierdurch kühlt sich eine der äußeren Keramikplatten ab, während sich die andere aufheizt.

Anwendungsbereiche von Peltierelementen

Peltierelemente werden überall dort eingesetzt, wo eine verschleißfreie Kühlung benötigt wird und kein Kühlmittel zum Einsatz kommt. Peltierelemente nutzen daher auch keine beweglichen Teile. Die Kühltempereratur richtet sich dabei nach der Umgebungtemperatur.

Zu den Anwendungsbeeichen von Peltierelementen zählen unter anderem:

  • Temperierung von Proben, zum Beispiel bei den in der Molekularbiologie verwendeten Thermocyclern (PCR-Maschinen, auch PCR-Block genannt) zur Vervielfältigung von Erbsubstanz (DNS / RNS) [PCR: Polymerase Chain Reaction / Polymerase-Ketten-Reaktion]
  • Kühlung von elektronischen Bauteilen wie
    • CCDs
    • Infrarotsensoren
    • MEMS-Bauteilen (MEMS: microelectromechanical system / Mikrosystem)
    • Laserdioden
    • Photodioden
    • CPUs
  • Peltierelementen in Kühlboxen, wo nur wenig Platz zur Verfügung steht
  • Luftentfeuchter
  • Aufbau von Klimakammern



Haltbarkeit & Lebensdauer von Peltierelementen

Peltierelemente haben in Gegensatz zu anderen Kühlmodulen eine überdurchschnittliche Lebensdauer und können – je nach Verarbeitung, Verwendungszweck und Umgebung – über 20 Jahre funktionieren.

Die Lebensdauer von Petierelementen wird erhöht durch:

  • Einhalten der Temperaturvorgaben
  • Verwendung von Peltierelementen, welche auf den Einsatzzweck ausgewählt sind
  • Hochwertige Fertigung
  • Versiegelung



Vorteile von Peltierelementen

  • Sehr hohe Lebensdauer
  • Sehr geringe Baugröße
  • Geringer Verschleiß (keine beweglichen mechanischen Komponenten)
  • Einstellbare Kühl-/Wärmeleistung



Nachteile von Peltierelementen

  • Hoher Stromverbrauch / geringer Wirkungsgrad, insbesondere bei mehrstufigen Peltier-Elementen
  • Verwendung nur bei kleineren Anwendungen sinnvoll
