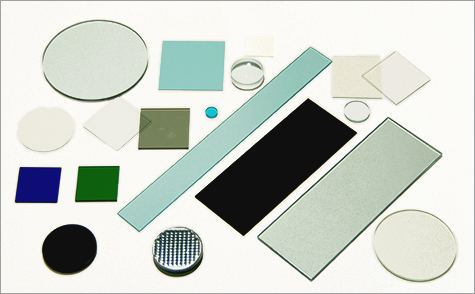

Optische Farbglasfilter von Isuzu Glass

In der neuen Zusammenarbeit mit dem japanischen Hersteller Isuzu Glass bietet die Eureca eine Reihe optischer Filter mit einer Vielzahl von spektralen Eigenschaften an. Sie eignen sich für Anwendungen in der Optoelektronik, Büroautomation, Fotografie, Beleuchtung, Medizintechnik und vielem mehr.

Jedes Filterglas weist seine eigenen spektralen Eigenschaften auf und wird unter strenger Qualitätskontrolle hergestellt. Das Glas hat eine minimale Menge an Blasen und Schlieren, ist physikalisch und chemisch stabil und alterungsbeständig. In Kombination mit einer mehrschichtigen Beschichtung bieten diese Gläser eine Vielzahl von Vorteilen.

IHU-Serie – UV-Transmissionsfilter
ITY-Serie – UV-Filter mit steiler Transmissionskurve
IUV-Serie – UV-Transmissionsfilter, Absorption des sichtbaren Spektralbereiches
ISK-Serie – Hitzeabsorptionsfilter
IEC-Serie – Blaufilter (für Farbkompensation)
IEB-Serie – Blaufilter
IVB-Serie – Blaufilter
IVG-Serie – Grünfilter
ILA-Serie – Lichtausgleichsfilter (zum Verringern)
ILB-Serie – Lichtausgleichsfilter (zum Erhöhen)
IND-Serie – Neutraldichtefilter
IIR-SF-Serie – IR-Transmissionsfilter

Bitte beachten Sie, dass alle Filter jeder Serie auf Anfrage in individuellen Größen und Formen geliefert werden.

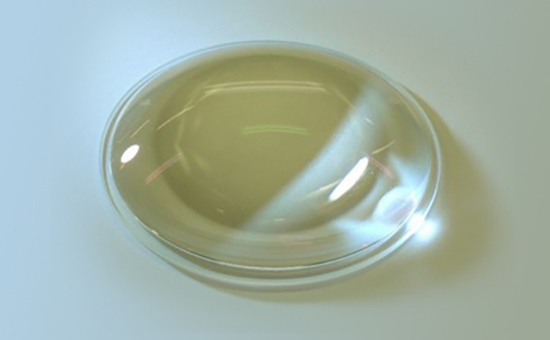

IHU-Serie

Es handelt sich um kurzwellige Absorptions- und UV-Transmissionsfilter mit der Transmissionsgrenzwellenlänge im ultravioletten Bereich, die Licht, das kürzer als die eingestellte Wellenlänge ist, absorbieren und länger als diese durchlassen sollen. Einige Glasmaterialien können geformt werden, um asphärische Linsen, Linsenarrays und andere Teile für ultraviolette Strahlen herzustellen.

Einsatzgebiet: Analysegeräte, photoreaktive Harze usw.

Bezeichnung	Vergleichbarer HOYA-Filter	Therm. Charakt. α100–300 (X 10–7/°C)	Therm. Charakt. Tg (°C)	Härte HK (kg/mm²)	Brechungs- index nd	Dichte d	Wasser- beständigkeit Rw	Dicke [mm]	Durchlässigkeit
IHU290		49	513	571	1.50	2.31	3	2.5±0.5	λT 290±7 nm Δλ < 40 TH ≥ 85 %
IHU310		94	533	542	1.52	2.55	3	2.5±0.5	λT 310±7 nm Δλ < 40 TH ≥ 85 %
IHU340	(UV34)	58	610	433	1.52	2.57	1	2.5±0.5	λT 340±7 nm Δλ < 40 TH ≥ 85 %
IHU350		74	534	610	1.52	2.45	2	2.5±0.5	λT 350±7 nm Δλ < 40 TH ≥ 85 %

Stand der Tabelle: 29.10.2019

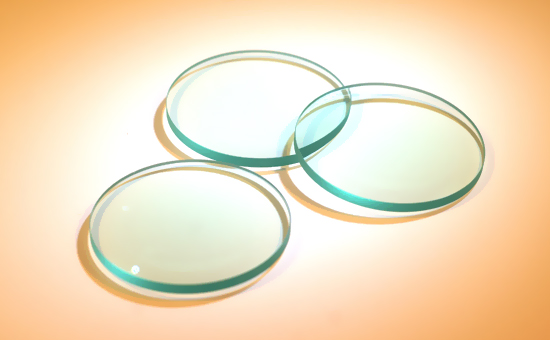

ITY-Serie

Dieser Glasfilter hat im Vergleich zu Interferenzfiltern eine steile Neigung zum sichtbaren Licht. Darüber hinaus wird es vom Einfallswinkel weniger beeinflusst und absorbiert ultraviolette Strahlen effektiv.

Einsatzgebiet: LCD-Projektoren (schützt LCD-Panels).

Bezeichnung	Vergleichbarer SCHOTT-Filter	Vergleichbarer HOYA-Filter	Therm. Charakt. α100–300 (X 10–7/°C)	Therm. Charakt. Tg (°C)	Härte HK (kg/mm²)	Brechungs- index nd	Dichte d	Wasser- beständigkeit Rw	Dicke [mm]	Durchlässigkeit
ITY385	(GG 385)	L-39	53	498	472	1.49	2.30	6	1.1±0.2	λT 50 % 385±3 nm TH ≥ 85 %
ITY418	GG 420	L-42	68.5	517	491	1.49	2.38	4	1.1±0.2	λT 50 % 418±3 nm TH ≥ 85 %
ITY425			68	529	512	1.50	2.40	4	1.1±0.2	λT 50 % 425±3 nm TH ≥ 85 %
ITY430			68	530	520	1.50	2.39	4	1.1±0.2	λT 50 % 430±3 nm TH ≥ 85 %

Stand der Tabelle: 29.10.2019

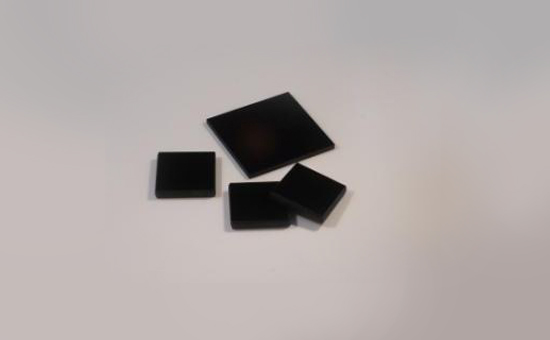

IUV-Serie

Mit der rasanten Entwicklung unserer Informationsgesellschaft hat sich die Anwendung von Licht über die optische Industrie hinaus auf andere Branchen ausgeweitet. Zum Beispiel werden ultraviolette Strahlen aufgrund ihres höheren Energieniveaus immer häufiger verwendet. Der IUV-365-Filter beispielsweise absorbiert optische Wellenlängen und lässt die ultravioletten Bereiche von 330 nm bis 400 nm durch. Isuzu Glass verfügt über die Technologie, die Transmissionseigenschaften des Glasfilters durch Anpassung seiner Dichte zu variieren.

Bezeichnung	Vergleichbarer SCHOTT-Filter	Vergleichbarer HOYA-Filter	Therm. Charakt. α100–300 (X 10–7/°C)	Therm. Charakt. Tg (°C)	Härte HK (kg/mm²)	Brechungs- index nd	Dichte d	Wasser- beständigkeit Rw	Dicke [mm]	Durchlässigkeit
IUV340	UG 11	U-340	59	600	493	1.53	2.64	2	1.0±0.2	λTmax 340±10 nm Tmax 83±5 %
IUV355			76	569	416	1.52	2.69	1	3.0±0.5	λTmax 355±5 nm Tmax 60±5 % 254 nm ≤ 0.1 % 405 nm ≤ 0.1 %
IUV360			99	572	561	1.53	2.60	3	2.5±0.5	λTmax 360±5 nm Tmax 86±5 %
IUV365			74	536	506	1.53	2.66	3	5.0±0.5	λTmax 365±5 nm Tmax 60±5 % 254 nm ≤ 0.1 % 405 nm ≤ 0.1 %

Stand der Tabelle: 29.10.2019

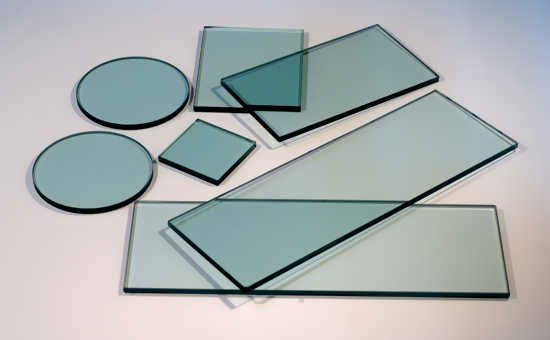

ISK-Serie

Dieses spezielle Glas wurde entwickelt, um eine maximale Transmission über das sichtbare Spektrum zu gewährleisten und gleichzeitig die Transmission von Infrarotstrahlen zu minimieren. Da dieses Glas ultraviolette Strahlen durchlassen kann, kann es (je nach Filtertyp) als Ultraviolettfilter verwendet werden.

Einsatzgebiet: Wärmeabsorptionsfilter, Schutz für YAG-Laser, Filter für medizinische Zwecke.

Bezeichnung	Vergleichbarer SCHOTT-Filter	Vergleichbarer HOYA-Filter	Therm. Charakt. α100–300 (X 10–7/°C)	Therm. Charakt. Tg (°C)	Härte HK (kg/mm²)	Brechungs- index nd	Dichte d	Wasser- beständigkeit Rw	Dicke [mm]	Optische Dichte OD @1064 nm	Durchlässigkeit
ISK150	KG 2	HA-50	66	560	497	1.52	2.60	1	3.0±0.5	≥ 2.3	λT 50 % 728±13 nm Tave λ 400–550 nm ≥ 84 %
ISK153			66	566	481	1.52	2.61	1	3.0±0.5	≥ 4.0	λT 50 % 703±13 nm Tave λ 400–550 nm ≥ 80 %
ISK157	KG 1	HA-30	66	566	481	1.52	2.61	1	3.0±0.5	≥ 3.5	λT 50 % 698±13 nm Tave λ 400–550 nm ≥ 80 %
ISK167	KG 3		65	597	502	1.52	2.64	1	3.0±0.5	≥ 5.0	λT 50 % 668±13 nm Tave λ 400–550 nm ≥ 78 %
ISK171	KG 5		64	595	517	1.53	2.63	1	3.0±0.5	≥ 6.0	λT 50 % 643±13 nm Tave λ 400–550 nm ≥ 70 %
ISK370	(KG 4)		67	553	482	1.51	2.58	1	3.0±0.5	≥ 1.2	λT 50 % 783±13 nm Tave λ 400–550 nm ≥ 87 %

Stand der Tabelle: 29.10.2019

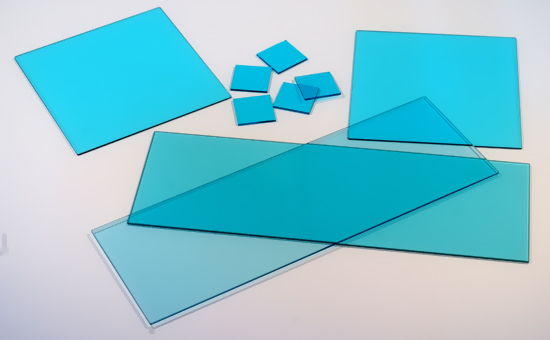

IEC-Serie

Dieses Glas hat eine gute Transmission im Bereich von Blau bis Grün und eine starke Abnahme im roten Bereich. Es wird als IR-Sperrfilter verwendet.

Einsatzgebiet: Farbkompensation für Digitalkameras und Handys mit Kameras.

Bezeichnung	Vergleichbarer SCHOTT-Filter	Vergleichbarer HOYA-Filter	Therm. Charakt. α100–300 (X 10–7/°C)	Therm. Charakt. Tg (°C)	Härte HK (kg/mm²)	Brechungs- index nd	Dichte d	Wasser- beständigkeit Rw	Dicke [mm]	Durchlässigkeit
IEC501	BG 18		66	598	539	1.53	2.63	1	1.0±0.2	λT 50 % 592±5 nm 500 nm ≥ 77 %
IEC508	BG 38	(CAW-500) (CS-500)	94	432	489	1.53	2.64	2	1.0±0.2	λT 50 % 642±5 nm 500 nm ≥ 89 %
IEC518		C-500	69	565	531	1.53	2.66	1	1.0±0.2	λT 50 % 615±5 nm 500 nm ≥ 87 %
IEC578	BG 39	CM-500S	70	513	509	1.54	2.72	1	1.0±0.2	λT 50 % 604±5 nm 500 nm ≥ 85 %
IEC131K			135	421	387	1.51	2.59	2	1.0±0.2	400 nm ≥ 75 % 500 nm ≥ 85 % 600 nm ≥ 45 % 700 nm ≥ 12 %

Stand der Tabelle: 29.10.2019

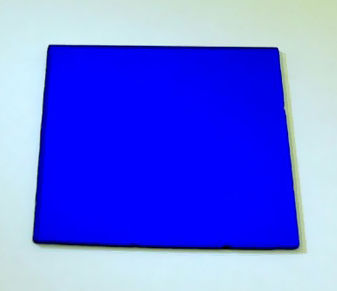

IEB-Serie

Dieses Glas hat eine gute Transmission im Bereich von Violett bis Blau.

Einsatzgebiet: Wellenlängenselektionsfilter, Farbkompensation.

Bezeichnung	Vergleichbarer SCHOTT-Filter	Therm. Charakt. α100–300 (X 10–7/°C)	Therm. Charakt. Tg (°C)	Härte HK (kg/mm²)	Brechungs- index nd	Dichte d	Wasser- beständigkeit Rw	Dicke [mm]	Durchlässigkeit
IEB340	(BG 24)	58	623	537	n(1545 nm): 1.51	2.64	2	1.0±0.2	254 nm ≥ 78 % 356 nm ≥ 87 % 580 nm ≥ 15 %
IEB400	BG 25	105	469	559	n(1545 nm): 1.53	2.57	2	1.0±0.2	334 nm ≥ 74 % 405 nm ≥ 84 % 488 nm ≥ 38 % 725 nm ≥ 45 %
IEB470	(BG 23)	148	424	407	n(546 nm): 1.53	2.69	3	1.0±0.2	450 nm ≥ 84 % 633 nm ≥ 23 % 800 nm ≥ 8 %

Stand der Tabelle: 29.10.2019

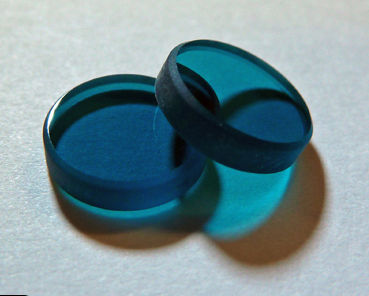

IVB-Serie

Die IVB-Serie ist ein Bandpassfilter für die Transmission im blauen Bereich. Sie wurden entwickelt, um den Kontrast für Schwarzweißfotografien zu verbessern und um die Farbkompensation zu ermöglichen.

Einsatzgebiet: Schwarzweißfotografie, Farbkompensation.

Bezeichnung	Therm. Charakt. α100–300 (X 10–7/°C)	Therm. Charakt. Tg (°C)	Härte HK (kg/mm²)	Brechungs- index nd	Dichte d	Wasser- beständigkeit Rw	Dicke [mm]	Durchlässigkeit
IVB490	86	520	448	1.53	2.63	3	2.5±0.5	λTmax 490±5 nm Tmax 50±5 % 390 nm ≤ 1 % 640 nm ≤ 1 %

Stand der Tabelle: 29.10.2019

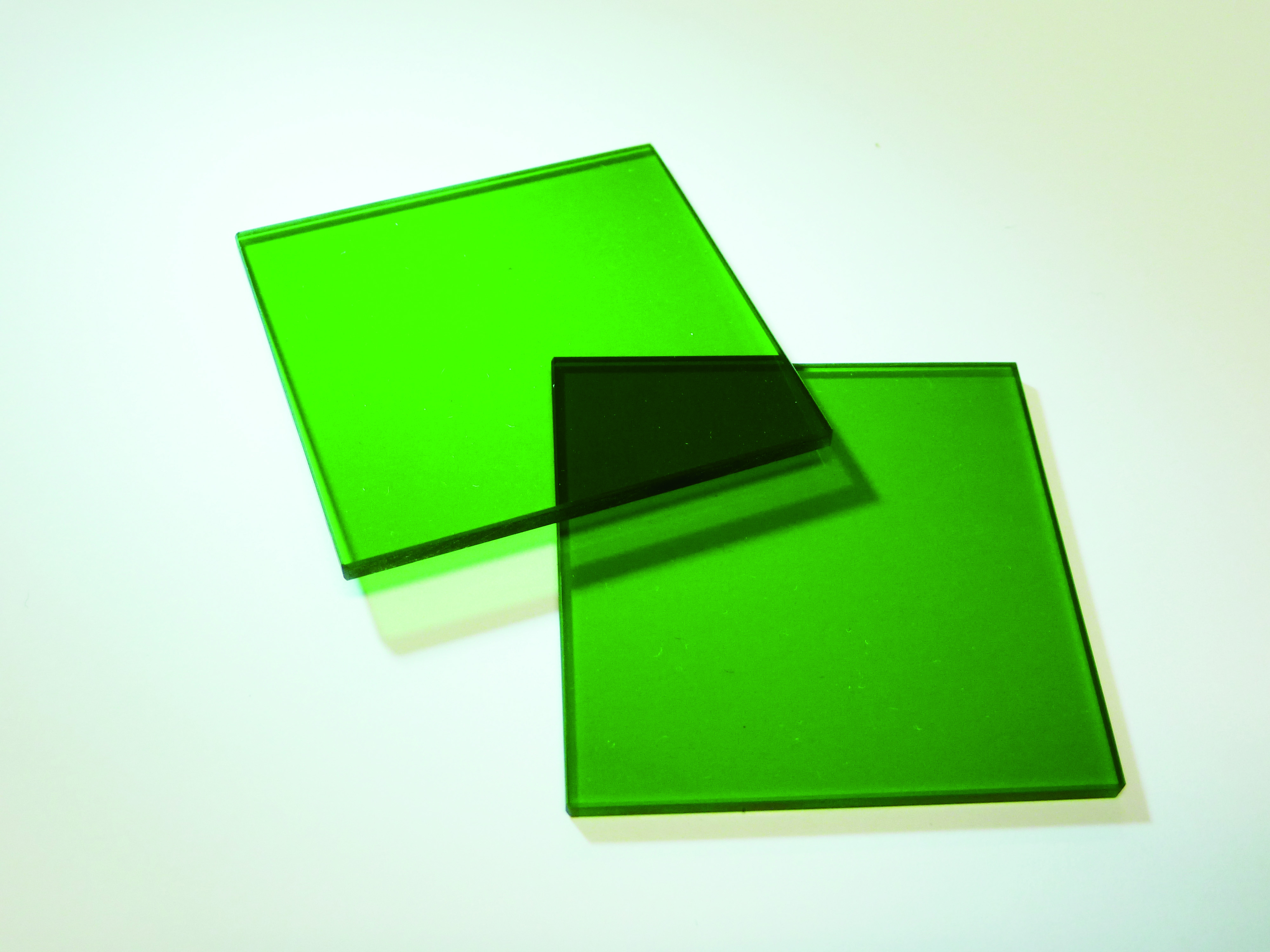

IVG-Serie

Basierend auf der Wellenlänge des grünen Lichtbereichs lässt dieser Filter einen vergleichsweise engen Wellenlängenbereich durch. Er unterstützt dabei, die maximale Transmission bei der gewünschten Wellenlänge zu erzielen. Entwickelt, um eine hohe Durchlässigkeit um die Mittenwellenlänge zu ermöglichen und eine niedrige Durchlässigkeit bei unnötiger Wellenlänge (unter 400 nm und zwischen 700 und 1000 nm) beizubehalten.

Einsatzgebiet: Grünfilter für die RGB-Trennung, Wellenlängenselektion, Kontrastverbesserung in der Schwarzweißfotografie.

Bezeichnung	Vergleichbarer SCHOTT-Filter	Vergleichbarer HOYA-Filter	Therm. Charakt. α100–300 (X 10–7/°C)	Therm. Charakt. Tg (°C)	Härte HK (kg/mm²)	Brechungs- index nd	Dichte d	Wasser- beständigkeit Rw	Dicke [mm]	Durchlässigkeit
IVG530	VG 9	G-533	86	535	492	n(546 nm): 1.52	2.57	4	2.5±0.5	λTmax 530±5 nm Tmax 50±5 % 430 nm ≤ 1 % 650 nm ≤ 5 %
IVG540			86	535	495	n(546 nm): 1.52	2.58	3	2.5±0.5	λTmax 540±5 nm Tmax 45±5 % 430 nm ≤ 1 % 660 nm ≤ 5 %
IVG550		G-550	85	528	482	n(546 nm): 1.52	2.58	3	2.5±0.5	λTmax 550±5 nm Tmax 43±5 % 440 nm ≤ 1 % 680 nm ≤ 5 %

Stand der Tabelle: 29.10.2019

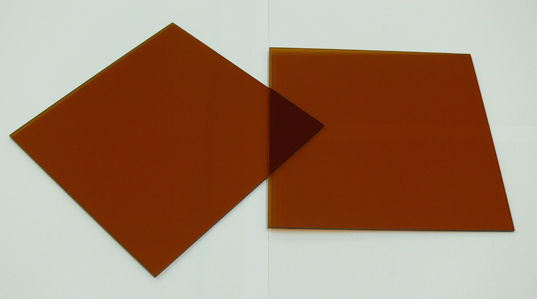

ILA-Serie

Lichtausgleichsfilter (Bernstein) werden verwendet, um die Farbtemperatur zu senken und dem Fotografen eine wärmere Farbe zu ermöglichen.

Bezeichnung	Therm. Charakt. α100–300 (X 10–7/°C)	Therm. Charakt. Tg (°C)	Härte HK (kg/mm²)	Brechungs- index nd	Dichte d	Wasser- beständigkeit Rw	Dicke [mm]	Durchlässigkeit
ILA400	83	554	599	1.56	2.72	1	2.0±0.5	Light Balancing Change Ability 400±30 mired

Stand der Tabelle: 29.10.2019

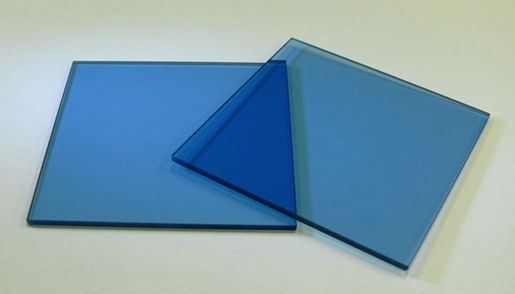

ILB-Serie

Lichtausgleichsfilter (blau) werden verwendet, um die Farbtemperatur zu erhöhen und dem Fotografen zu ermöglichen, geringfügige Änderungen an der Farbqualität der Beleuchtung vorzunehmen, um kühler (blauer) zu werden.

Bezeichnung	Therm. Charakt. α100–300 (X 10–7/°C)	Therm. Charakt. Tg (°C)	Härte HK (kg/mm²)	Brechungs- index nd	Dichte d	Wasser- beständigkeit Rw	Dicke [mm]	Durchlässigkeit
ILB90	110	502	576	1.51	2.53	2	2.4±0.5	Light Balancing Change Ability −90±5 mired

Stand der Tabelle: 29.10.2019

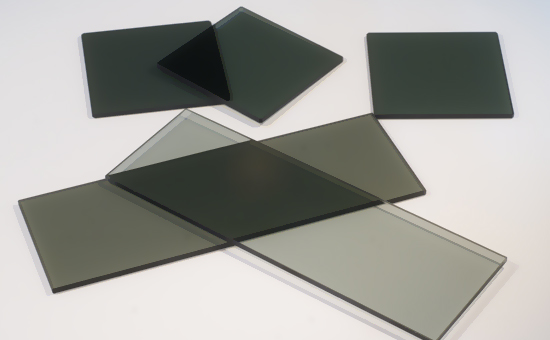

IND-Serie

Dieser Glasfilter wurde entwickelt, um eine gleichmäßige spektrale Transmission über das sichtbare Spektrum zu gewährleisten. Isuzu Glass kann auch die gewünschten Dichten ändern.

Einsatzgebiet: Justierung der in eine Kamera eintretenden Lichtmenge.

Bezeichnung	Vergleichbarer SCHOTT-Filter	Vergleichbarer HOYA-Filter	Therm. Charakt. α100–300 (X 10–7/°C)	Therm. Charakt. Tg (°C)	Härte HK (kg/mm²)	Brechungs- index nd	Dichte d	Wasser- beständigkeit Rw	Dicke [mm]	Durchlässigkeit
IND10	NG 3	ND-13	77	523	569	1.53	2.55	3	2.2±0.2	Tave λ400–700 10±2 %
IND30	NG 4	ND-25	79	532	571	1.52	2.55	2	2.2±0.2	Tave λ400–700 30±2 %
IND40		ND-40	85	536	566	1.52	2.54	3	2.2±0.2	Tave λ400–700 40±2 %
IND60	NG 5	ND-50	80	535	625	1.52	2.55	1	2.2±0.2	Tave λ400–700 60±2 %

Stand der Tabelle: 29.10.2019

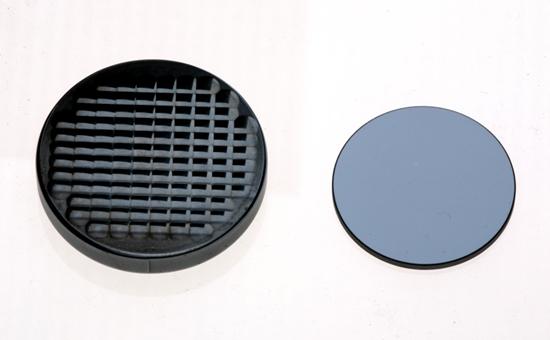

IIR-SF-Serie

Das Isuzu Chalkogenidglas (IIR-SF^®1) ist ein Glas, das hauptsächlich aus Schwefel besteht und eine gute Durchlässigkeit im Infrarotbereich aufweist. Dieses Glas ist besonders nützlich für Kameras und Sensoren, die bis zu 11 µm arbeiten. Darüber hinaus ist es preiswerter als zum Beispiel Germaniumkristalle, die gegenwärtig weit verbreitet sind.

Bezeichnung	Therm. Charakt. α100–300 (X 10–7/°C)	Therm. Charakt. Tg (°C)	Härte HK (kg/mm²)	Brechungs- index nd	Dichte d	Wasser- beständigkeit Rw	Dicke [mm]
IIR-SF1	α100–200: 161	236	124	n(10.6 µm): 2.68	4.15	1	2.0±0.3
IIR-SF2	α100–200: 146	250	143	n(10.6 µm): 2.66	4.13	1	2.0±0.3

Stand der Tabelle: 29.10.2019

Die bewährte Pressformtechnologie auf dem neuesten Stand der Technik ermöglicht die Massenproduktion einfacher bis komplexer Formen. Viele davon können nicht mit herkömmlichen Poliertechniken hergestellt werden. Für jede Anwendung kann Isuzu Glass Ihre Anforderungen in Bezug auf Größe, Dicke und Konfiguration erfüllen.

Hier können Sie unkompliziert eine Frage oder Anfrage zu unseren Produkten stellen:

Produktanfrage

Aktualisiert am: 21.11.2019
