Das e9u-BGLT-20x20-B ist eine kompakte LED-Hintergrundbeleuchtung mit integriertem Siemensstern auf Glassubstrat. Das Modul ist als praktisches Testtarget für Auflösungstests von Objektiven, Kameras und optischen Laboraufbauten vorgesehen. Durch die hinterleuchtete Siemensstern-Struktur lassen sich Schärfe, Kontrast, Fokusebene und Abbildungsfehler direkt im Kamerabild oder durch ein optisches System beurteilen.

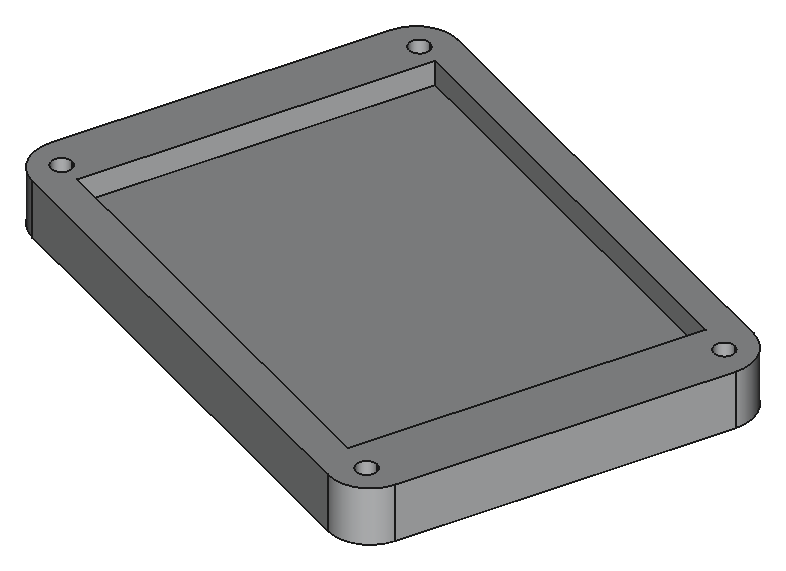

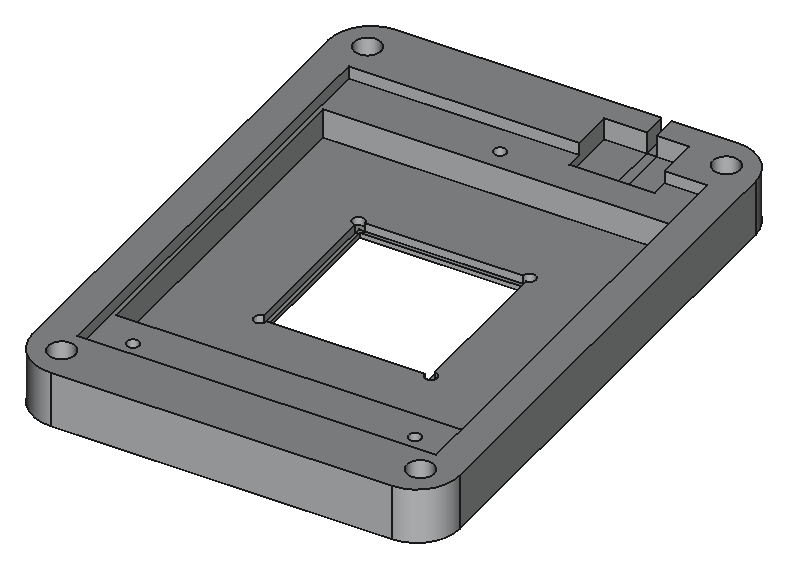

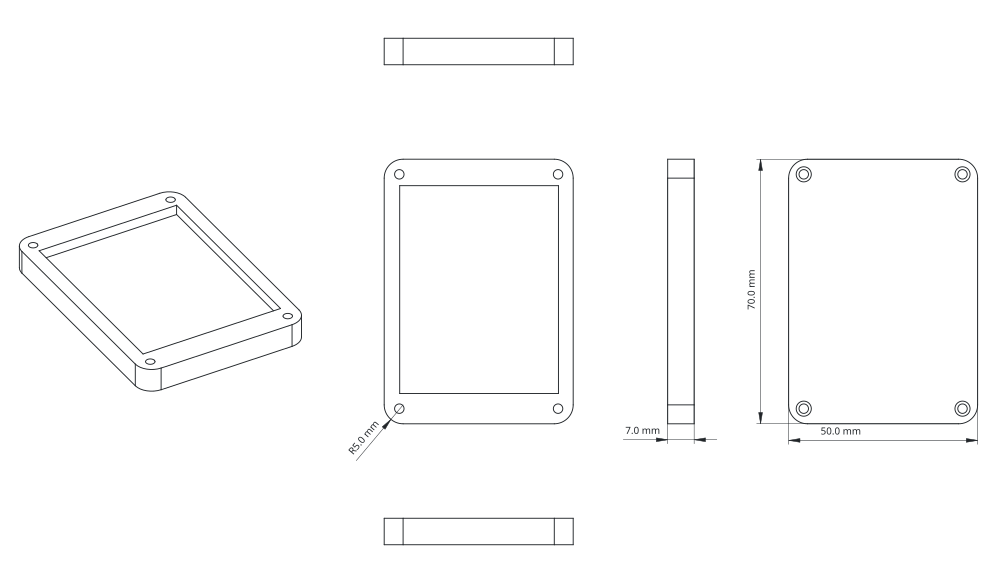

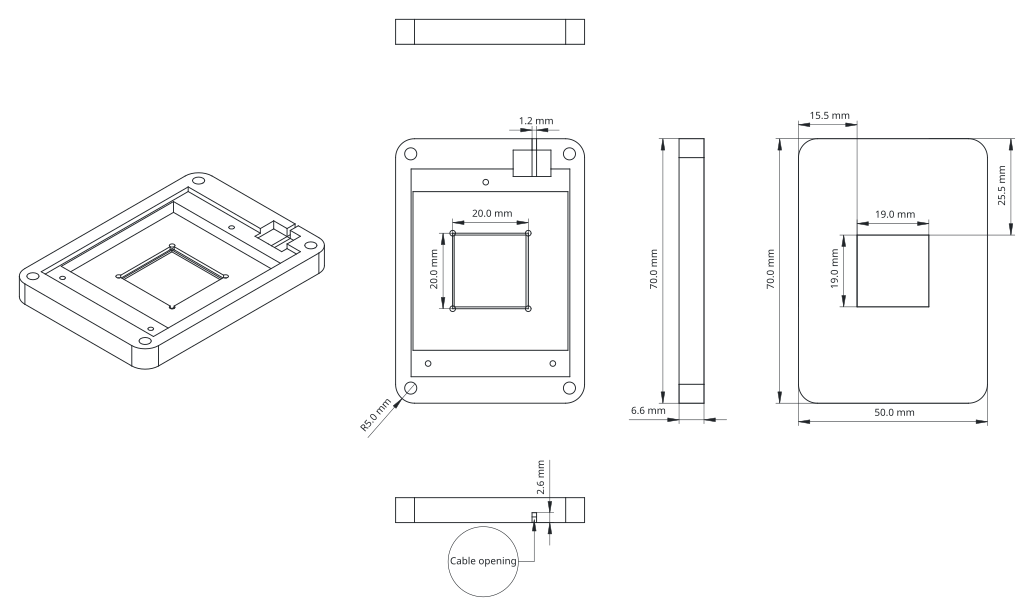

Die Beleuchtung sitzt in einem geschlossenen Gehäuse und wird über ein externes Batteriepack mit 3 × AAA-Zellen versorgt. Damit eignet sich das Produkt besonders für schnelle Tests am Labortisch, in Entwicklungsaufbauten, in Praktika und in der optischen Qualitätssicherung.

Typische Anwendungen

• Test von Objektiven, Kameraoptiken und Makroaufbauten
• Beurteilung von Fokuslage, Schärfe und Kontrast
• Vergleich unterschiedlicher Objektive, Blenden oder Arbeitsabstände
• Justage von Kameras, Mikroskopaufbauten oder anderen optischen Systemen
• Erkennung von Randunschärfe, Bildfeldwölbung, Dezentrierung oder Astigmatismus
• Demonstrations- und Praktikumsversuche zur optischen Abbildung
• Schnelle Funktionsprüfung kleiner optischer Aufbauten im Labor

Warum ein Siemensstern?

Ein Siemensstern ist ein klassisches Testmotiv für optische Systeme. Die radial angeordneten hellen und dunklen Strukturen werden zur Mitte hin immer feiner. Dort, wo die einzelnen Linien nicht mehr sauber getrennt werden können, erreicht das betrachtete System seine praktische Auflösungsgrenze. Gleichzeitig werden Fokusfehler, Verkippungen und Abbildungsfehler sehr schnell sichtbar.

Durch die integrierte LED-Hintergrundbeleuchtung ist kein separater Beleuchtungsaufbau nötig. Das Testtarget lässt sich schnell in einen optischen Aufbau integrieren und liefert eine reproduzierbare Durchlichtbeleuchtung.

Lieferumfang

• LED-Hintergrundbeleuchtung e9u-BGLT-20x20-B
• integrierter Siemensstern auf Glassubstrat
• Anschlussleitung zum Batteriepack
• Batteriepack für 3 × AAA-Zellen

Batterien sind nicht im Lieferumfang enthalten.

Bestimmungsgemäße Verwendung

Das e9u-BGLT-20x20-B ist ausschließlich zur Verwendung als hinterleuchtetes Testtarget für optische Auflösungstests bestimmt. Es dient zur Prüfung, Justage und qualitativen Beurteilung von Objektiven, Kameras und anderen optischen Aufbauten.

Das Produkt ist für die Verwendung durch Fachpersonal in trockenen Innenräumen vorgesehen. Es darf nur in technisch einwandfreiem Zustand betrieben werden. Es ist nicht als allgemeine Beleuchtung, Spielzeug, Haushaltsgerät oder medizinisches Gerät vorgesehen.

Anschluss und Inbetriebnahme

1. Batteriepack mit drei geeigneten AAA-Zellen bestücken. Dabei die Polung im Batteriehalter beachten.
2. Deckel des Batteriepacks schließen und verschrauben.
3. Batteriepack mit dem e9u-BGLT-20x20-B verbinden.
4. Modul so positionieren, dass der Siemensstern möglichst senkrecht zur optischen Achse des zu prüfenden Systems steht.
5. Kamera, Objektiv oder optischen Aufbau auf den Siemensstern ausrichten.
6. Belichtung bzw. Kameraverstärkung so einstellen, dass die hellen Bereiche nicht übersteuern.
7. Fokus und optische Justage anhand der Darstellung des Siemenssterns beurteilen.

Das Produkt darf nur mit dem vorgesehenen Batteriepack oder einer geeigneten Gleichspannungsversorgung bis maximal 5,5 V DC betrieben werden. Eine höhere Versorgungsspannung kann das Produkt beschädigen.

Tipps für den praktischen Einsatz

Für aussagekräftige Ergebnisse sollte der Siemensstern möglichst plan und senkrecht zur optischen Achse ausgerichtet werden. Schon kleine Verkippungen können dazu führen, dass eine Seite des Bildes schärfer erscheint als die andere. Das kann ein Hinweis auf Justageprobleme sein, sollte aber nicht vorschnell als reine Objektiveigenschaft interpretiert werden.

• Belichtung so einstellen, dass die hellen Flächen nicht in die Sättigung laufen.
• Bei Vergleichstests Abstand, Blende, Belichtungszeit und Kameraverstärkung konstant halten.
• Nicht nur die Bildmitte betrachten: Randbereiche zeigen häufig zusätzliche Abbildungsfehler.
• Bei Kameras mit Bildverarbeitung möglichst Rohdaten oder reproduzierbare Kameraeinstellungen verwenden.
• Für halbquantitative Vergleiche Bilder speichern und Ausschnitte bei gleicher Skalierung vergleichen.

Hinweise zur Interpretation

Wenn die Linien in der Mitte des Siemenssterns ineinanderlaufen, kann dies verschiedene Ursachen haben: begrenzte optische Auflösung, nicht exakt eingestellter Fokus, Bewegungsunschärfe, Überbelichtung, Sensor-Pixelraster, Moiré- oder Aliasingeffekte sowie kamerainterne Nachschärfung. Das Testbild ist daher vor allem ein sehr hilfreiches Werkzeug zur praktischen Beurteilung und Justage, ersetzt aber keine vollständig kalibrierte MTF-Messung.

Sicherheitshinweise

• Das Produkt darf nur von Fachpersonal verwendet werden.
• Nur in trockenen Innenräumen verwenden. Nicht bei Feuchte, Kondensation oder im Freien betreiben.
• Maximale Versorgungsspannung: 5,5 V DC. Anschluss an höhere Spannungen oder ungeeignete Netzteile ist unzulässig.
• Nicht längere Zeit direkt in die leuchtende LED-Fläche blicken.
• Der Siemensstern befindet sich auf einem Glassubstrat. Bei Beschädigung oder Glasbruch nicht weiterverwenden und Bruchstücke nicht mit bloßen Händen berühren.
• Gehäuse nicht öffnen oder mechanisch verändern. Änderungen können die Schutzfunktion beeinträchtigen.
• Bei erkennbarer Beschädigung von Gehäuse, Kabel, Batteriepack oder Glasfläche nicht weiterverwenden.

Reinigung

Die Glasfläche des Siemenssterns kann bei Bedarf vorsichtig mit einem weichen, fusselfreien Tuch gereinigt werden. Glasreiniger oder Isopropanol nur sparsam auf das Tuch geben, nicht direkt auf das Produkt sprühen. Es darf keine Flüssigkeit in das Gehäuse eindringen.

Keine scheuernden Tücher, aggressiven Lösungsmittel oder mechanischen Werkzeuge zur Reinigung verwenden. Kratzer oder Rückstände auf der Glasfläche können die Aussagekraft des Testbildes beeinträchtigen.

Lagerung

Das Produkt trocken und staubgeschützt lagern. Bei längerer Nichtbenutzung sollten die Batterien aus dem Batteriepack entfernt werden, um Schäden durch auslaufende Batterien zu vermeiden.

Entsorgung

Das e9u-BGLT-20x20-B ist ein Elektrogerät und darf nicht über den Hausmüll entsorgt werden. Das Produkt muss einer geeigneten Sammelstelle für Elektroaltgeräte zugeführt oder an den Hersteller zurückgegeben werden. Batterien und Akkus sind getrennt vom Gerät entsprechend den geltenden Vorschriften zu entsorgen.
