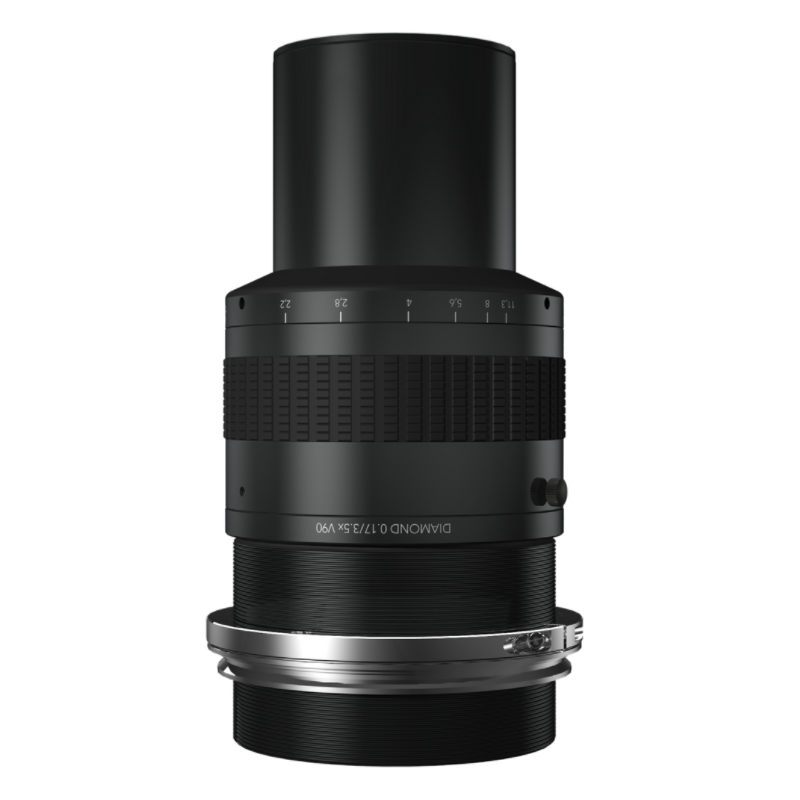

DIAMOND-0.17-3.5x-V90

Beschreibung:Xenon-Diamond-Objektiv von Schneider Kreuznach
Artikelnummer (Eureca):06.05.0174
Herkunft: Deutschland
Hersteller: Schneider Kreuznach
BezeichnungDIAMOND 0.17/3.5x V90
Bisherige BezeichnungXenon-Diamond 2.2/117
BaureiheDIAMOND
Typstandard
Version–0001
Hersteller-ID1076963
AnschlussV90-Mount
Brennweite117 mm
Blende2.2–11.3
max. Sensorformat62.5 mm
max. Winkel7 °
Vergrößerung−3.5 (−3.65 – −3.35) ×
min. freier Arbeitsabstand [mm]71–74 mm
Filtergewinde [mm]M40.5 × 0.5
Abmessungen [mm]95 × 174
Gewicht2008 g

Zur Produktserie

– Nur auf Anfrage! –

Dieses Objektiv mit hoher Vergrößerung ist für Zeilensensoren mit 12 k / 5 µm (62,5 mm) ausgelegt, kann aber auch in vielen Anwendungen mit Zeilensensoren mit 16 k / 3,5 µm (57,3 mm) und Flächensensoren bis zu 67 mm Diagonale eingesetzt werden. Optimiert für eine spezifische Vergrößerung von 3,5× bietet das Objektiv eine hohe Leistung in einem kompakten und robusten Gehäuse. Die V90-Montierung erleichtert die Installation zahlreicher Halterungen und ermöglicht die Drehung des Objektivs in den besten Azimut.

Hauptmerkmale:

  • Für 12 k / 5 µm-Zeilensensoren entworfen
  • Optimiert für 3,5×-Vergrößerung
  • Beugungsbegrenztes Design
  • Beste Azimutmarkierung



Anwendungen:

  • FPD-Inspektion
  • PCB-Inspektion
  • Erkennung von Mikrodefekten
  • AOI (Automatisierte Optische Inspektion)



Ausführliche Details und Spezifikationen entnehmen Sie bitte demn unten verlinkten Datenblatt.






Dokumente zum Download:

Datenblatt des Objektives



Andere Versionen des Artikels und passende Produkte


Änderungen der Spezifikationen durch den Hersteller sind ohne vorherige Ankündigung möglich. Bitte kontaktieren Sie uns bei Bedarf oder Interesse. Wir beraten Sie gerne auch bezüglich der Eignung des Produktes für eine bestimmte Anwendung und erstellen Ihnen ein individuelles Preisangebot.

Aktualisiert am: 11.11.2022
