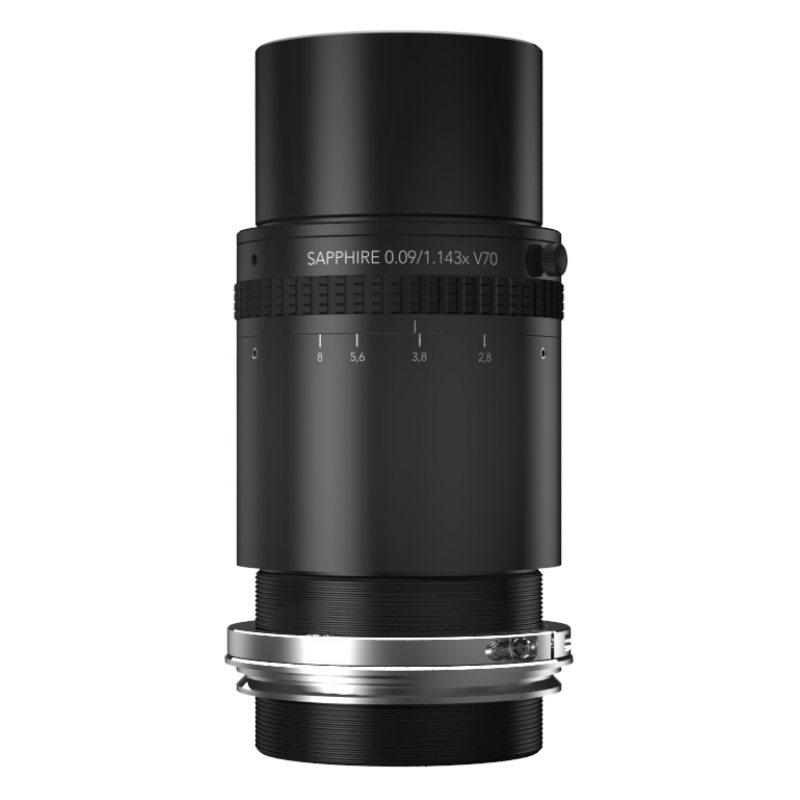

SAPPHIRE-0.09-1.143x-V70

Beschreibung:Xenon-Sapphire-Objektiv von Schneider Kreuznach
Artikelnummer (Eureca):06.05.0236
Herkunft: Deutschland
Hersteller: Schneider Kreuznach
BezeichnungSAPPHIRE 0.09/1.143x V70
Bisherige BezeichnungXenon-Sapphire 2.8/98
BaureiheSAPPHIRE
Typstandard
Version–0011
Hersteller-ID1076453
AnschlussV70-Mount
Brennweite98 mm
Blende2.8–8
max. Sensorformat62.5 mm
max. Winkel17 °
Vergrößerung−1.143 (−1.2 – −1.08) ×
min. freier Arbeitsabstand [mm]123–132 mm
Filtergewinde [mm]M58 × 0.75
Abmessungen [mm]75 × 150.8
Gewicht750 g

Zur Produktserie

Dieses Highspeed-Objektiv ist für 16 k mit 3,5 μm (57,3 mm) und 12 k / 5 μm (62,5 mm) Zeilensensoren optimiert, kann aber auch in vielen Anwendungen mit Flächensensoren bis zu 67 mm Diagonale eingesetzt werden. Optimiert für eine spezifische Vergrößerung von 1,143× bietet das Objektiv eine hohe Leistung in einem kompakten und robusten Gehäuse. Die V70-Mount-Schnittstelle erleichtert die Installation zahlreicher Halterungen und ermöglicht die Drehung des Objektivs in den besten Azimut.

Hauptmerkmale:

  • Für 16 k / 3,5 µm- und 12 k / 5 µm-Zeilensensoren entworfen
  • Beste Azimutmarkierung
  • 400 nm bis 1.000 nm Breitband-AR-Beschichtung
  • Arretierbare Entfernungs- und Blendeneinstellungen



Anwendungen:

  • FPD-Inspektion
  • PCB-Inspektion
  • Hochauflösende Fehlererkennung
  • AOI (Automatisierte Optische Inspektion)



Ausführliche Details und Spezifikationen entnehmen Sie bitte demn unten verlinkten Datenblatt.






Dokumente zum Download:

Datenblatt des Objektives



Andere Versionen des Artikels und passende Produkte


Änderungen der Spezifikationen durch den Hersteller sind ohne vorherige Ankündigung möglich. Bitte kontaktieren Sie uns bei Bedarf oder Interesse. Wir beraten Sie gerne auch bezüglich der Eignung des Produktes für eine bestimmte Anwendung und erstellen Ihnen ein individuelles Preisangebot.

Aktualisiert am: 11.11.2022
