GMAX2509

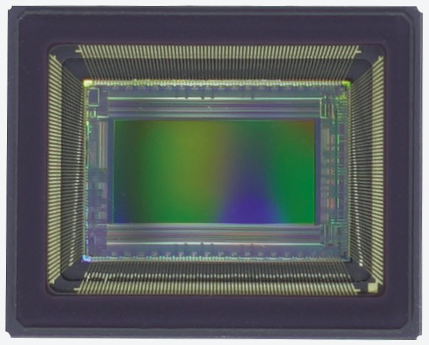

Beschreibung:CMOS-Sensor von Gpixel
Artikelnummer ( Eureca ):01.32.0117
Herkunft: China
Hersteller: Gpixel Inc.
Auflösung9 MPix
Pixelzahl (H × V)4200 × 2160
Pixelgröße2.5 × 2.5 µm
Format2/3 ″
Format10.5 × 5.4 mm
Format (Durchmesser)11.8 mm
Bildrate (10bit)290 fps
Bildrate (12bit)121 fps
ShutterGlobal
FarbversionMono, RGB Color
Photosensitiver Bereich10.5 × 5.4 mm × mm
Lineare Full Well Capacity6.7 @ PGA Gain x1 ke
Temporäres Rauschen<1.8 @ PGA Gain ×4, 12-bit e
Dynamikbereich>62 @ 10-bit mode, >65 @ 12-bit mode dB

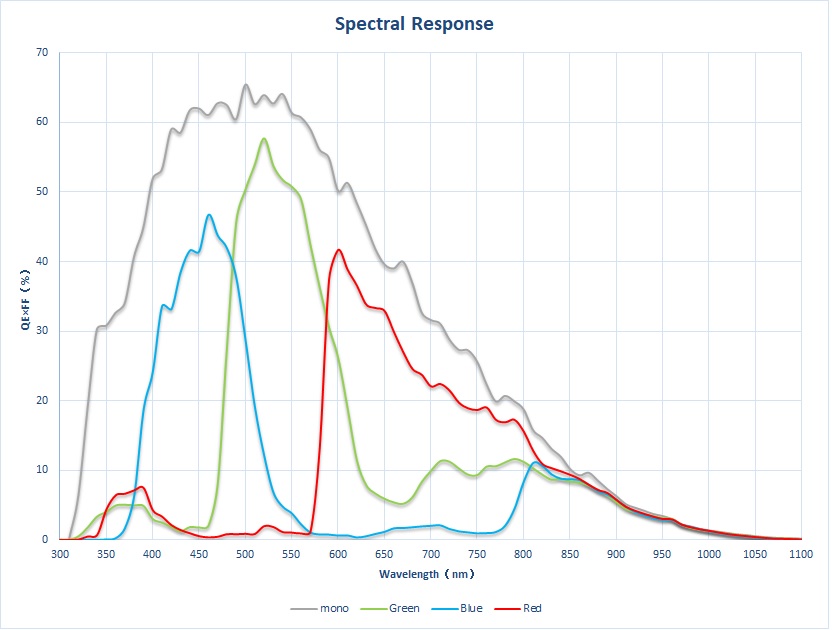

Peak QE65.5 (mono with microlens) %
Parasitäre Lichtempfindlichkeit<−80 dB
Angular Response>13 (80 % response) °
Dunkelstrom1.2 @ 30 °C e/pixel/sec
Versorgungsspannung3.3 V / 1.3 V for analog, 1.8 V–3.3 V for IO, 1.3 V for digital
Ausgabeformat32 pairs sLVDS data, 1 pair DDR clock
Channel Multiplexing32/16/12/8/4/2 @ 10-bit mode, 16/12/8/4/2 @ 12-bit mode
Leistungsaufnahme<1.2 @ 10-bit mode, <0.9 @ 12-bit mode W

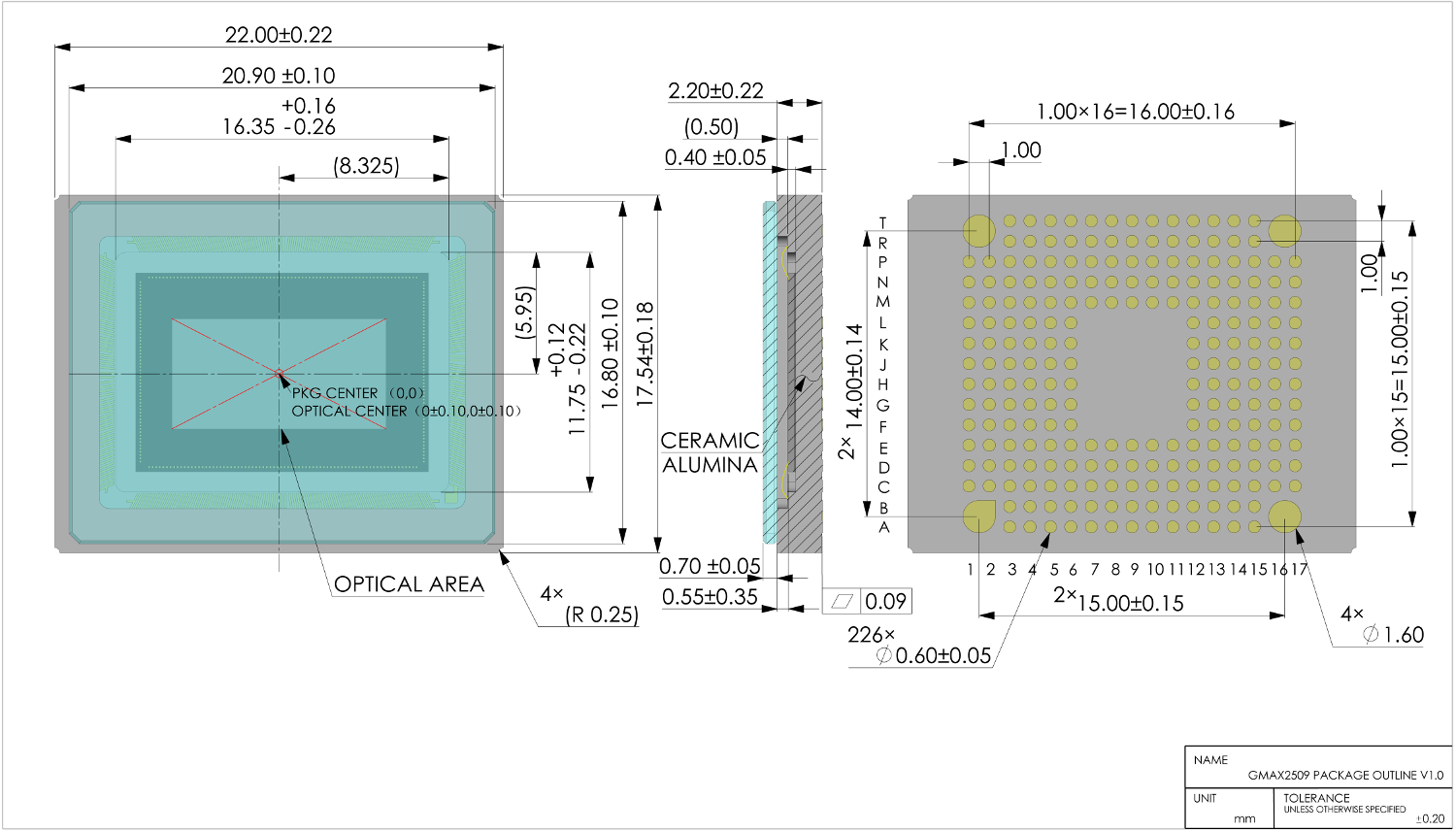

Gehäuse226-pin LGA
Evaluationsboard erhältlich

Zur Produktserie

GMAX2509 2,5 µm 9 MP Global Shutter Bildsensor. Dieser Sensor ist in verschiedenen Varianten erhältlich, zum Beispiel:

  • GMAX2509-AVM-HLT-AUx: Monochrome, microlens, ceramic 226 pins LGA, Sealed D263T glass with no AR coating, High speed version, 290fps @ 10bit 32 x LVDS
  • GMAX2509-AVM-NLT-AUx: Monochrome, microlens, ceramic 226 pins LGA, Sealed D263T glass with no AR coating, Normal speed version, 121 fps @ 12 bit 16x LVDS
  • GMAX2509-BVC-HLT-AUx: RGB Bayer Color, microlens, ceramic 226 pins LGA, Sealed D263T glass with no AR coating, High speed version, 290fps @ 10bit 32 x LVDS
  • GMAX2509-BVC-NLT-AUx: RGB Bayer Color, microlens, ceramic 226 pins LGA, Sealed D263T glass with no AR coating, Normal speed version, 121 fps @ 12 bit 16x LVDS

Anmerkung: Die letzte Ziffer »X« ist für den Grad der Sensorfehler reserviert. Die vollständige Bestellnummer finden Sie im Datenblatt. Wir beraten Sie gerne, bitte nehmen Sie Kontakt mit uns auf und stellen Sie bequem unten auf dieser Seite eine Produktanfrage!






Dokumente zum Download:

Sensor-Flyer
Kompatible Sockel von Andon Electronics

Änderungen der Spezifikationen durch den Hersteller sind ohne vorherige Ankündigung möglich. Bitte kontaktieren Sie uns bei Bedarf oder Interesse. Wir beraten Sie gerne auch bezüglich der Eignung des Produktes für eine bestimmte Anwendung und erstellen Ihnen ein individuelles Preisangebot.

Aktualisiert am: 21.07.2022
